SM10 - Alarme X10 - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Système d'alarme
Alimentation	230 V AC ±10% 50 Hz
Consommation	≤ 20 mA en capacité
Normes	EMC EN 50065-1, EN 61000-3-2+3, EN 50082-1, Sécurité électrique EN 60950, EN 60065
Fréquence porteuse X10	120 kHz ± 2 kHz
Amplitude porteuse	2,5 V pic-pic
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Dimensions (L x H x P)	55 x 90 x 38 mm
Modes de fonctionnement	3 modes programmables
Activation	Par fermeture contact ou entrée basse tension
Fonction principale	Envoi de codes X10 lors d'activation
Utilisation	Contrôle lumières et appareils via système X10
Connexion	Bornier à vis, 2 câbles au réseau 230 V
Fonction test	Bouton test pour activer/désactiver
Avantages	Compatible avec modules lampes et interrupteurs, détecteur de mouvement, détecteur d'ouverture

FOIRE AUX QUESTIONS - SM10 X10

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement chargé. Si ce n'est pas le cas, branchez-le sur une prise électrique et laissez-le charger pendant au moins 30 minutes.

Comment réinitialiser le X10 SM10 ?

Pour réinitialiser le X10 SM10, maintenez le bouton d'alimentation enfoncé pendant 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi l'appareil ne se connecte-t-il pas au Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que vous êtes à portée du routeur. Redémarrez l'appareil et le routeur si nécessaire.

Comment mettre à jour le logiciel du X10 SM10 ?

Accédez aux paramètres de l'appareil, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour télécharger et installer la dernière version.

Que faire si l'écran est gelé ?

Essayez de forcer le redémarrage de l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment améliorer la qualité du son ?

Vérifiez que les haut-parleurs ne sont pas obstrués et ajustez les paramètres audio dans le menu des réglages. Vous pouvez également tester avec un autre appareil pour voir si le problème persiste.

L'appareil surchauffe-t-il ? Que faire ?

Si l'appareil devient trop chaud, éteignez-le et laissez-le refroidir dans un endroit frais et bien ventilé. Évitez de l'utiliser pendant un certain temps.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Où trouver le numéro de série de l'appareil ?

Le numéro de série se trouve au dos de l'appareil, sous le compartiment de la batterie ou sur l'emballage d'origine.

Que faire si l'appareil ne répond pas ?

Essayez de redémarrer l'appareil. Si le problème persiste, réinitialisez-le aux paramètres d'usine en suivant les instructions de la section de réinitialisation.

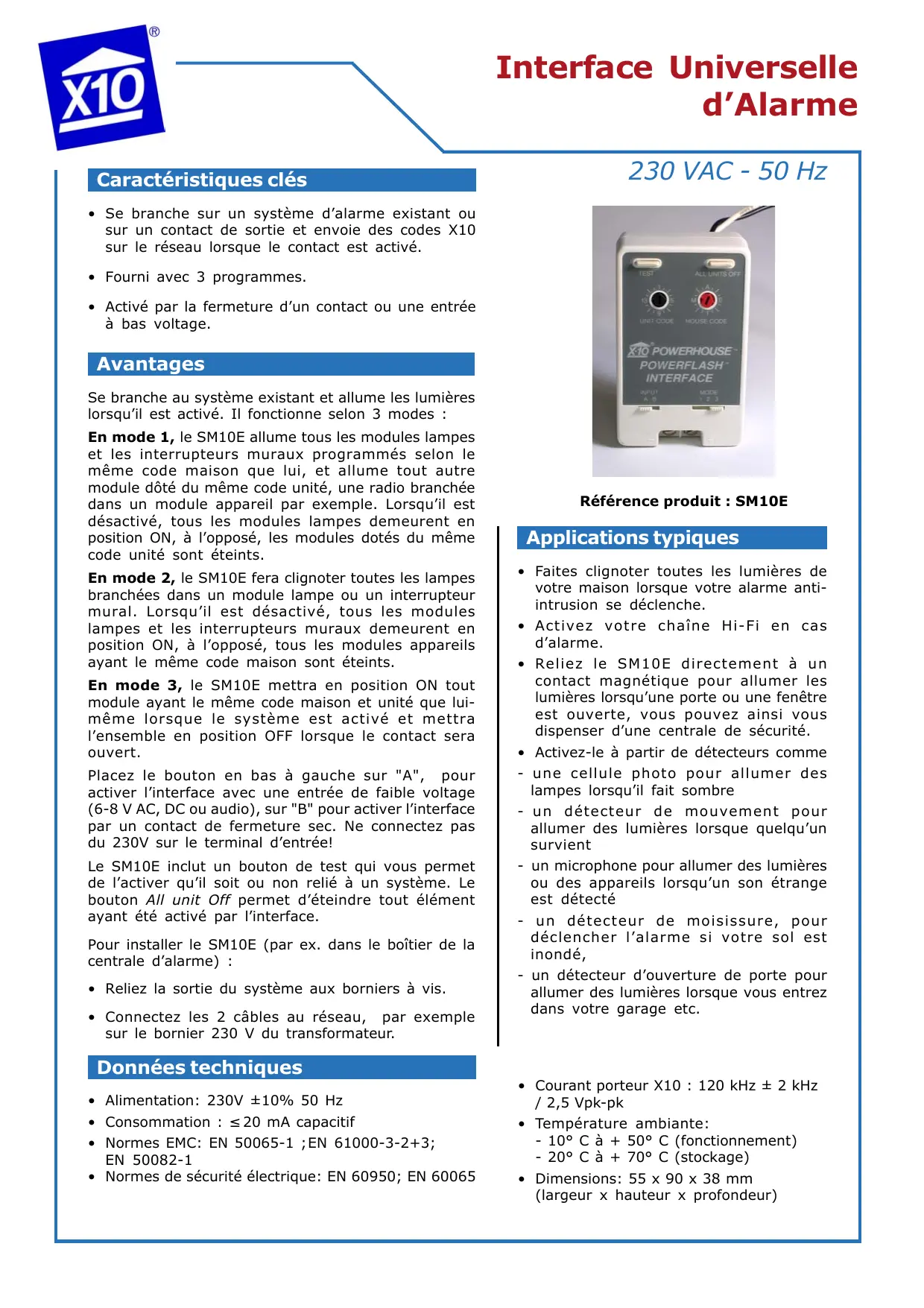

MODE D'EMPLOI SM10 X10

Caractéristiques clés

• Se branche sur un système d'alarme existant ou sur un contact de sortie et envoie des codes X10 sur le réseau lorsque le contact est activé.
• Fourni avec 3 programmes.
• Activé par la fermeture d'un contact ou une entrée à bas voltage.

Avantages

Se branche au système existant et allume les lumières lorsqu'il est activé. Il fonctionne selon 3 modes :

En mode 1, le SM10E allume tous les modules lampes et les interrupteurs muraux programmés selon le même code maison que lui, et allume tout autre module doté du même code unité, une radio branchée dans un module appareil par exemple. Lorsqu'il est désactivé, tous les modules lampes demeurent en position ON, à l'opposé, les modules dotés du même code unité sont éteints.

En mode 2, le SM10E fera clignoter toutes les lampes branchées dans un module lampe ou un interrupteur mural. Lorsqu'il est désactivé, tous les modules lampes et les interrupteurs muraux demeurent en position ON, à l'opposé, tous les modules appareils ayant le même code maison sont éteints.

En mode 3, le SM10E mettra en position ON tout module ayant le même code maison et unité que lui-même lorsque le système est activé et mettra l'ensemble en position OFF lorsque le contact sera ouvert.

Placez le bouton en bas à gauche sur "A", pour activer l'interface avec une entrée de faible voltage (6-8 V AC, DC ou audio), sur "B" pour activer l'interface par un contact de fermeture sec. Ne connectez pas du 230V sur le terminal d'entrée!

Le SM10E inclut un bouton de test qui vous permet de l'activer qu'il soit ou non relié à un système. Le bouton All unit Off permet d'éteindre tout élément ayant été activé par l'interface.

Pour installer le SM10E (par ex. dans le boîtier de la centrale d'alarme):

Reliez la sortie du système aux borniers à vis. - Connectez les 2 câbles au réseau, par exemple sur le bornier 230V du transformateur.

Données techniques

• Alimentation: 230V ± 10% 50 Hz
• Consommation : ≤ 20 mA capacitif
• Normes EMC : EN 50065-1 ; EN 61000-3-2+3 ; EN 50082-1
• Normes de sécurité électrique: EN 60950; EN 60065

230 VAC - 50 Hz Référence produit : SM10E

Applications typiques

• Faites clignoter toutes les lumières de votre maison lorsque votre alarme anti-intrusion se déclenche.
• Activez votre chaîne Hi-Fi en cas d'alarme. Reliez le SM10E directement à un contact magnétique pour allumer les lumières lorsqu'une porte ou une fenêtre est ouverte, vous pouvez ainsi vous dispenser d'une centrale de sécurité.
• Activez-le à partir de détecteurs comme
• une cellule photo pour allumer des lampes lorsqu'il fait nombre
• un détecteur de mouvement pour allumer des lumières lorsque quelqu'un survient
• un microphone pour allumer des lumières ou des appareils lorsqu'un son étrange est détecté
• un détecteur de moisissure, pour déclencher l'alarme si votre sol est inondé,
• un détecteur d'ouverture de porte pour allumer des lumières lorsque vous entrez dans votre garage etc.

Courant porteur X10 : 120 kHz ± 2 kHz / 2,5 Vpk-pk - Température ambiente: - C à + C (fonctionnement) - C à + C (stockage) - Dimensions: 55 × 90 × 38 mm (largeur x hauteur x profondeur)
