MODE D'EMPLOI SC27TH X10

Sécurité, Communication, Domotique

SECURITE :

Assure la protection des biens et des personnes.
- Déclenché les éléments de dissuasion (simulation de présence) et d'alerte (sirène intégrée et fonction PANIQUE).
- Evolutif jusqu'à 16 détecteurs et 8 télécommandes optionnels qui pourront être raccordés.

- COMMUNICATION :

• Alerte immédiatement sur 4 numérios de téléphone différents d'une alarme intrusion ou d'une alarme technique liée au système.
• Permet d'écouter les bruits suspects dans l'espace protégé.
• Transmet à distance vos commandes Marche/Arrêt des apparciels électro-domestiques, chauffage, automatismes et motorisations raccordés.

- DOMOTIQUE :

• Maîtrisez votre environnement à l'aide du clavier de la console et de la télécommande.
• Sans travaux, grâce à votre installation électrique existante, commandez à distance les luminaires, apparueils electrométiques, motorisations et automatismes (voir modules optionnels).
• Evolutif jusqu'à 256 applications.

Lecoffret 1
La console 2
La télécommande de sécurité 3

INSTALLATION

Mise en service 8
Réglages 9

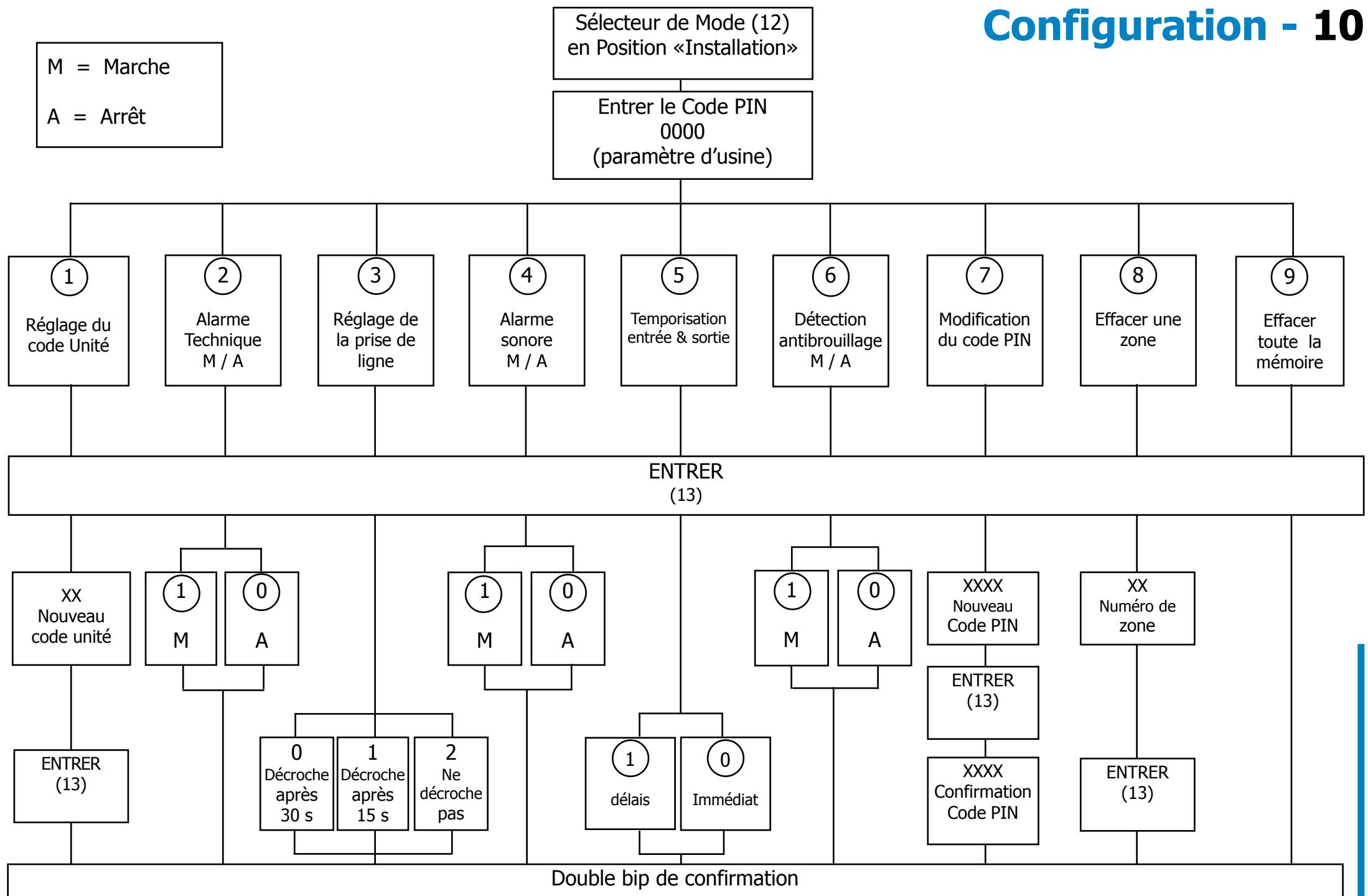

Configuration (tableau) 10

MANUEL D'UTILISATION

UTILISATION

Fonctions de sécurité 11
Commande par téléphone 12
Fonctions domotique 12
Utilisations avancées 13-14

INFORMATIONS

Produits optionnels de sécurité 15
Produits optionnels domotique 16
En cas de problème 17
18

REGLES DE SECURITE

Les réparations apportées au système ne doivent être effectuées que par un Centre de Service autorisé par X'DOM (consultez votre revendeur).

L'alimentation ne doit pas etre ouverte, elle comprend des composants sous tension qui sont dangereux.

Si you constatez des problèmes dans l'alimentation, vous devezmettre le système hors service et prendre contact avec votre revendeur.

Le système X'DOM SC27TH doit être utilisé dans un environnement sec. Eviter les lieux ayant des températures extrêmes (fonctionnement normal entre 0^ et 40^ )

Pour l'alimentation électrique du système, utilisez l'alimentation et les piles inclues dans le coffret. Utilisez des piles alcalines. Ne pas utiliser de piles rechargeables.

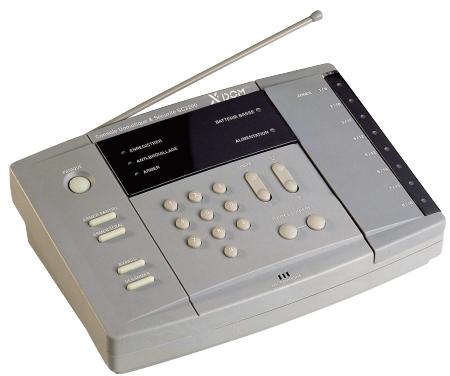

Console de sécurité et domotique SC27TH

Télécommandede salon - SH624

Alimentation PS500 de la console SC27TH

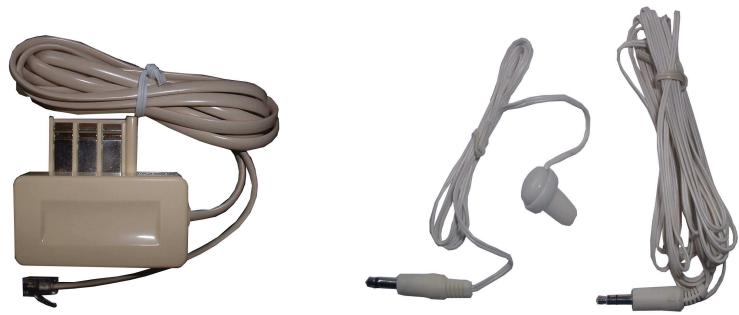

Le cable téléphonique, le cable pour détecteur filaire, et l'écouteur sont situés à l'arrière du bloc polystyrique.

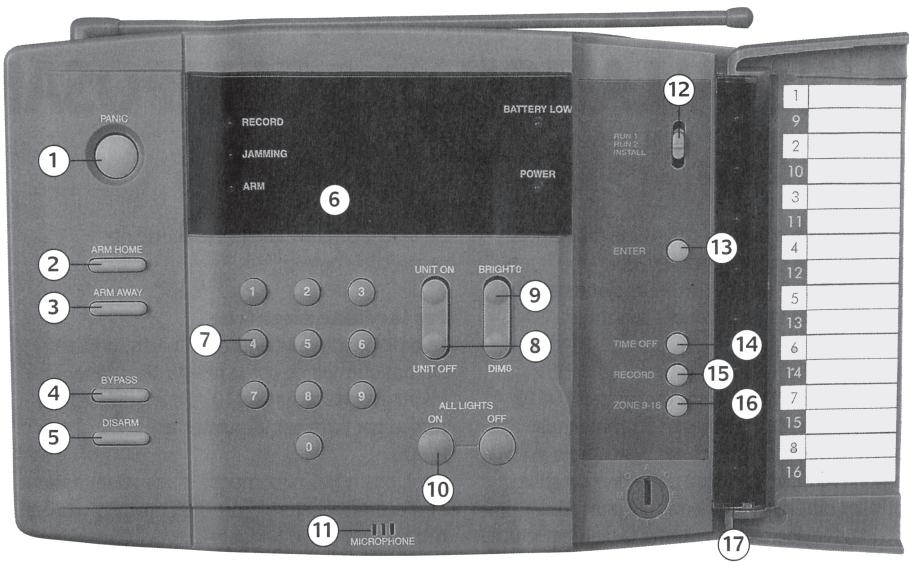

FONCTIONS DE LA CONSOLE

1. «PANIQUE»: déclenchement direct de la sirène et du message d'alarme.
2. «ARMER PARTIEL»: seuils les détecteurs d'ouverture porte/fenetre sont actifs.
3. «ARMER TOTAL» : tous les détecteurs sont actifs.
4. «BYPASS»: passer autre un détecteur hors service (armementforcé).
5. «DESARMER»: désactive l'alarme après avoir entre le code pin.
6. Affichage des états (voir ci-dessous).
7. Clavier.
8. Commande MARCHE / ARRET des récepteurs domotiques.
9. Commande VARIATION des luminaires.
10. Commande globale lumières et apparéils
11. Microphone amplifié et écoute à distance
12. Sélecteur de mode :

«Marché 1»: Position sans carillon d'accueil

«Marche 2»: Position avec carillon d'accueil

«Installation»: Position de réglage

«Thermostat»: Position de reconnaissance des thermostat

1. «ENTRER»: validation
2. «ANNULATION»: Tempo de simulation de présence
3. «ENREGISTRER»: Enregistrement des messages
4. «ZONE»: sélection d'affichage des détecteurs 9 à 16.
5. Code lettuce de la centrale

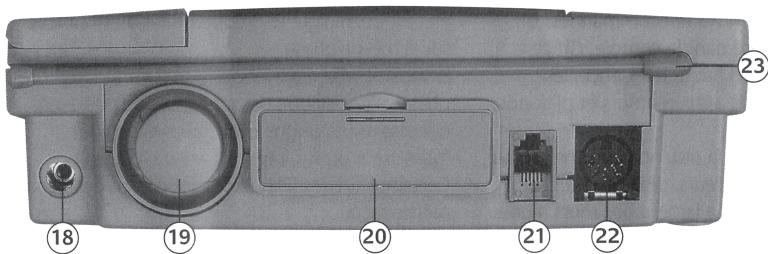

6. Entrée de connexion pour détecteur cable + connexion de casque d'écoute.
7. Sirene d'intensité 95 dB.
8. Compartiment de la pile.
9. Branchement du téléphone.
10. Branchement de l'alimentation - PS500.
11. Antenne de réception radio.

AFFICHAGE DES ÉTATS

ENREGISTRER

Allumé (position «installation»)

Enregistrer votre annunci de 12 secondes.

Allumé (position «Marche 1» ou «Marche 2»)

La console est en mode de lecture du message.

Ecouter le message en utilisant l'écouteur.

«ANTI-BROUILLAGE»

Allumé - Un signal radio perturbateur de plus de 20 secondes est détesté par la console. Elle vous avertit par téléphone du defaulted technique général.

Clignotement rapide - Le signal perturbateur a disparu.

Le clignotement persiste jusqu'au désarmement de la console.

Réf.: SC27TH

Allumé - La console est armée en mode total ou partiel.

Clignotement lent - Signale un détecteur est hors service.

(Dans ce cas, la console ne peut pas etre armee).

Clignotement rapide - La console est, ou a eté, en état d'alarme (mémoire d'alarme).

«BATTERIE BASSE»

Allumé - La pile d'alimentation de la console est trop faible pour assurer un fonctionnement correct. Changer de pile.

《ALIMENTATION》

Allumé - Secteurprésent. Le boitier d'alimentation fonctionne.

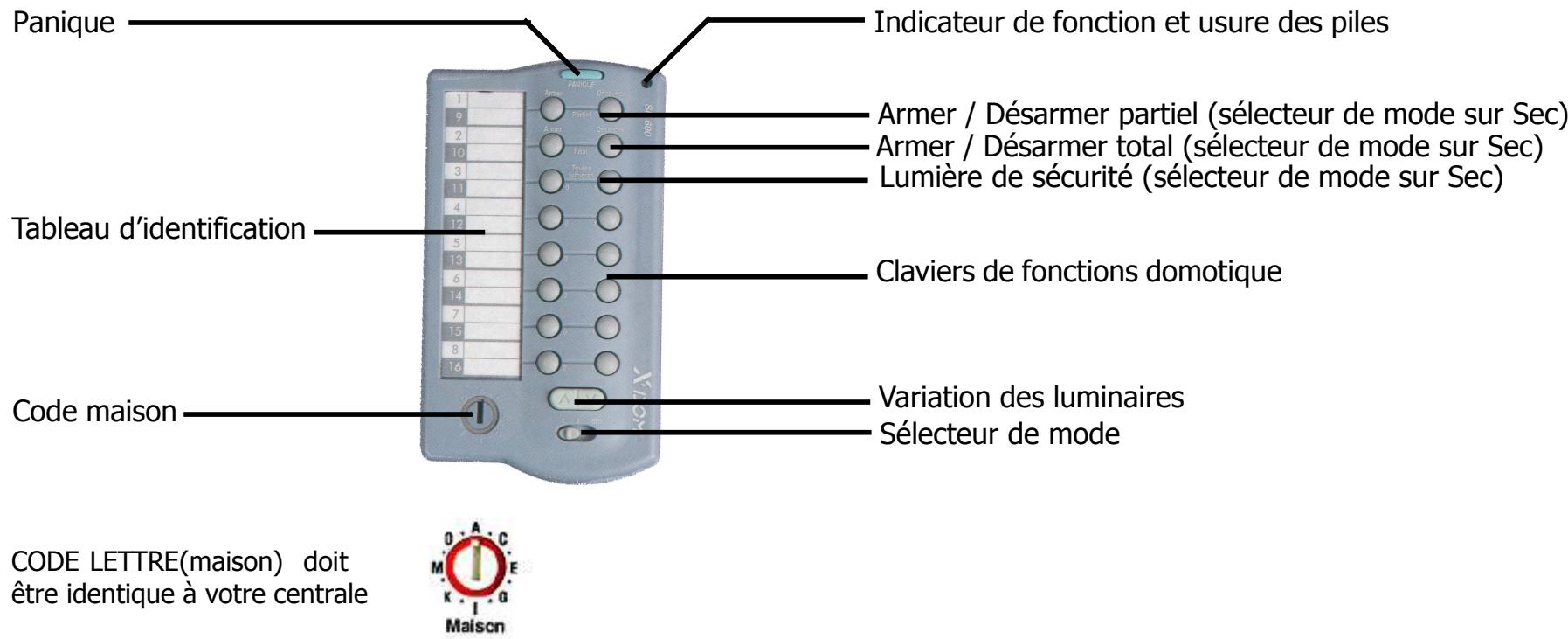

La télécommande de sécurité et domotique est opérationnelle jusqu'à 25 mètres de la console de sécurité

• Commande à distance (Allumer / Eteindre ou faire varier) les unités 1 à 8 - (selecteur de mode sur 1).
• Commande à distance (Allumer / Eteindre ou faire varier) les unités 9 à 16 - (selecteur de mode sur 2).

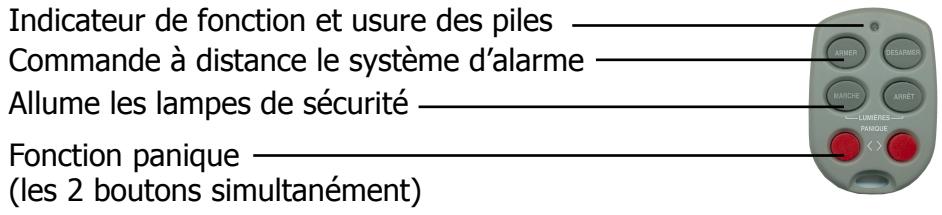

• Arme et désarme la console. Commande groupée de toutes les lumières - (selecteur de mode sur «sec»).
• Touche panique.

Conseil : Cette télécommande permet d'armer et de désarmer votre système de sécurité de manière directe (sans code PIN), Il est donc très important de ne pas la laisser en vue lors de votre départ.

1 La télécommande

• Placez les piles type AAA (LR03)
• Positionnez le code LETTRE à l'identique de celui de la console et des récepteurs

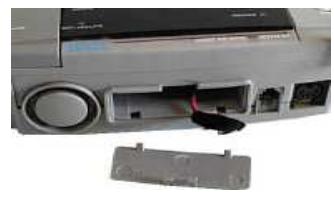

2 La Console

• Placez la pile 9V type A

• branchez la prise secteur

• branchez la prise téléphone gigogne

directement sur la prise murale.
Tout autre apparéil téléphonique doit être branché à l'arrière de la prise gigogne

Prise Telephone
Prise Secteur

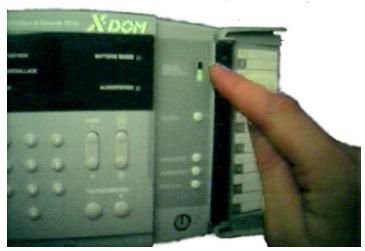

3 Placez la console en mode «INSTALL»

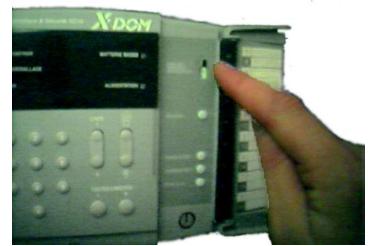

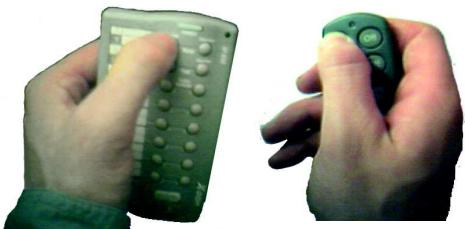

3 Initialisez les télécommandes SH624 & KR21AL

• Appuyez sur la touche «ARMER» de la télécommande.

La console émet un bip de confirmation.

1 Placez la console en mode «INSTALL»

2 Initialisez les détecteurs

• Appuyez sur la touche «test» ou
• Déplacez-vous dans la zone couverte par le détecteur de mouvement (MS10) ou
• Ouvrez la porte ou la fenêtre sur laquelle est fixée le détecteur d'ouverture de porte/fenêtre (DS10)

La console émet un bip et allume un tímoin de zone par détecteur. Les tímoins de zone de 9 à 16 sont visibles en appuyant sur la touche 9-16(16)

3 Initialisez la télécommande

• Appuyez sur la touche «ARMER» de la télécommande.

La console émet un bip de confirmation.

4 Initialisez le ou les thermostat Digimax 210-TH10

• Voir le manuel du thermostat Digimax 210-TH10

ATTENTION :

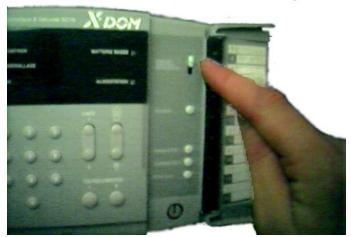

Si la console ne réagit pas, appuyez sur la touche «Code» à l'aide d'un stylo jusqu'à l'allumage du tímoin de zone.

4 Placez votre centrale sur «MARCHE 1»

Votre système fonctionne

Il ne reste qu'a régler la transmission téléphonique (voir réglages page 9)

Il est impératif de programmer 4 numérios de téléphone. A défaut, mémorisez le même numéro.

Les 4 positions mémoires doivent être occupées. Les numérios d'urgence (ex. police) sont interdits sauf autorisation.

PROGRAMMATION DENUMEROS DE TELEPHONE

1 Placez le sélecteur de mode (12) sur «INSTALLATION»
2 Tapez votre code PIN (par défaut 0000), puis appuyer sur «ENTRER»
3 Programmez le premier numero de téléphone, puis appuyez sur «ENTRER»
4 Deteinez l'ordre de mémorisation des numéroes en appuyant sur 1 pour le premier numero, sur 2 pour le second numero, etc..., double bip de confirmation.
5 Repetez les étapes de 2 à 4 pour les autres numéroes.

NOTA : Cas avec standard téléphonique, reprendre depuis l'objet 3 :

Appuyez sur 0, puis sur «ZONE 9-16», ZONE 9-16 correspond à une pause.

Composez le numero puis appuyer sur «ENTRER», reprendre la programmation à l'étape 4.

NOTA : Vous pourrez reprogrammer les positions mémoires à n'importe quel moment. Les anciens numérios seront alors effacés automatiquement.

ATTENTION: les numéro d'urgence (ex: police) son,t interdits sauf autorisation.

ENREGISTREMENT DUMESSAGE

• Placez le sélecteur de mode(12) en position «INSTALLATION».
• Tapez votre code PIN(par défaut 0000)
• Appuyez sur la touche «ENREGISTERRER»
• Enregistrez votreannounce de 12 secondes(max) en parlant à une distance minimum de 5 mètres du micro de la centrale(11). (le micro est très sensible, respectez la distance !)
• Pour écouter le message enregistré, branchez l'oreillette derrière la console, connecteur (18), positionnez le/selecteur de mode(12) sur marche 1 puis appuyez sur «ENREGISTRER».

NOTA: Lorsque you etes appelé par voite centrale, appuyez sur une touche à la fin de voite message pour ecouter.

REACTION DU DETECTEUR DE MOUVEMENT

Vou ne pouvez pas vous baser sur l'activité duvoyant du détecteur pour tester sa sensibilité.

Ce voyant est un témoin de transmission vers la centrale et non de détction.

Afin d'économiser les batteries du détecteur, celui-ci transmet les detections à la centrale uniquement après une période d'inactivité.

Fonctions de sécurité

Lorsque you quitterz your domicile, appuyez sur la touche «armer total» de la télécommande. Tous les détecteurs seront actifs.

La nuit, vous pouvez surveiller uniquement les portes et fenêtres en utilisant la touche «armer partiel».

Armer l'alarme sur le clavier de la console

Le paramétrage de la console (immediat ou temporisé) est effectué à l'aide du tableau de Configuration page 10.

a) Console paramétrée en mode «déclenchement immédiat» :

l'armement par la touche «armer total» de la console est effectué après un-delai de 1 minute.
l'armement par la touche «armer partiel» de la centrale est effectué immédiatement.

b) Console paramétrée en mode «déclenchement temporisé»:

larmement par la touche «armer total» de la console est effectue après un retard de 1 minute.
larmement par la touche «armer partiel» de la console est effectue après un retard de 1 minute.

Pendant le délambda d'armement à partir de la console (1 minute), la centrale émet des bips réguliers.

Désarmement par la console SC27TH

Entrer voit code PIN puis appuyer une fois sur la touche desarmé, le systeme est desarmé.

Entrer de nouveau votre code PIN puis appuyer une fois sur désarmé afin d'éteindre le voyant ARMER

En cas de déclenchement d'alarme

You este appelé par voite console. You entende en boute le message que you ave pre-enregistré.

Pour écouter pendant 1 minute ce qui se passé chez vous, appuyez sur n'importe qu'elle touche du téléphone à la fin du message.

Lorsque la connexion est terminée, la sirène est reactivee pendant quatre minutes.

Suite à un déclenchement d'alarme, vous doivent appuyer sur la touche «désarmer total». Vous pouvez ensuite réarmer comme indiqué plus haut.

Si vous désirez désarmer la console à distance, attendez 2 minutes après la fin de l'écoute à distance et procédez comme indiqué sur le schéma de la page suivante.

En cas de malaise ou d'aggression

Appuyez sur la touche « panique». La console compose alors le premier numéro de la liste. En cas de non réponse (par exemple si c'est votre propre numéro), elle compose le suivant et ainsi de suite. La personne appelée peut écouter ce qui se passé chez vous.

Commande par téléphone / Fonctions domotiques - 12

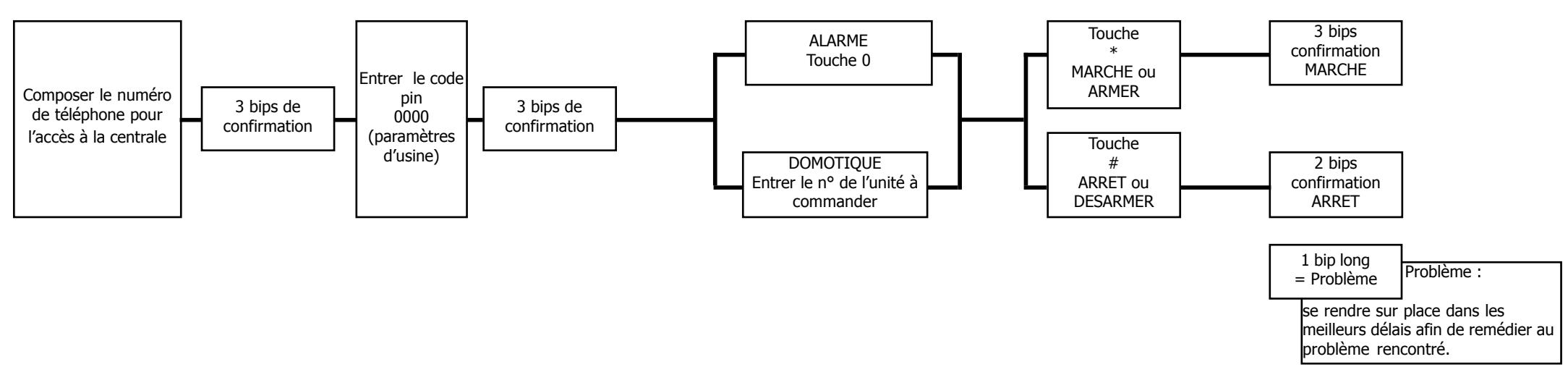

Commande à distance par téléphone (alarmé et domotique)

Commande à distance des fonctions domotiques par la console

Commande manuelle d'un module à partir de la console

Vouss pouvez commander individuellement les modules X'DOM à partir du clavier de la console SC15 :

Pour allumer, composez sur le clavier le code unité du module à commander, puis appuyez sur la touche unité I.
Pour eteindre, composez sur le clavier le code unité du module a commander, puis appuyez sur la touche unité O.
Pour faire varier une lampe, composez sur le clavier le code unité du module à commander, puis utilisez la touche (9) de la console.

Commande manuelle de tous les modules

«Toutes lumières allumées» : Tous les modules lampes sont actifs. (touche 10 de la console, même famille)

«Toutes lumières éteintes» : Tous les modules lampes et apparciels sont désactivés. (touche 10 de la console, même famille)

Informations complémentaires sur les modules domotiques page 6

Actions domotiques effectuées par la console sécurité et domotique

Fonction souhaitée	Adresses domotiques	Quand vous armez la centrale	Intrusion détectée	Quand vous désarmez la centrale
Lumière de sécurité	A1 (adresse de la console)	Clignote 1 fois	Tous les récepteurs domotiques pour les lumières (code lecture A) clignotent pendant 4 minutes. Les récepteurs domotique pour apparèils (code lecture A) sont éteints.	Eteint
Indicateur d'état	A2	Allumé		Eteint
Chauffage	B2	Eteint		Allumé
Sirène externe	B1		Activée pendant 4 minutes.	Désactivée
Sirène courant porteur	A16		Activée pendant 4 minutes.	Désactivée

Résumé des temporisations de chaque élément

Le paramétrage de la console (immediat ou temporisé) est effectué à l'aide du tableau de Configuration page 10.

Console paramétrée en mode :

• L'armement par la touche «armer partiel» de la centrale
  -L'armement par la touche «armer total» de la centrale
• L'armement par la touche d'une télécommande
• Le déclenchement par un détecteur de mouvement

«déclenchement immédiat»

Effectué immédiatement

Effectué après un début de 1 minute

Effectué immédiatement

Active imédiatement l'alarme

«déclenchement temporisé»

Effectué après un début de 1 minute

Effectué après un début de 1 minute

Effectué après un début de 1 minute

Active l'alarme après 30 secondes

Le détecteur porte / fenêtre réagit indépendamment du paramétrage.

Le transmetteur téléphonique

Dès que l'intrusion est détectée:

• La console empêche toute communication des téléphones connectés à la sortie téléphonique de la prise gigogne.
• Le transmetteur appelle un à un les 4 numérios de téléphone enregistrés:

Un répondeur décroche :

Le répondeur enregistre le message, puis la centrale raccroche pour composer le numéro suivant.

• Vous décrochez et validez l'appel, en appuyant sur une touche :

La centrale passe alors en écoute active environ 1 minute, puis raccroche.

La transmission téléphonique sera effectuée sur les 4 numéros, jusqu'à validation d'un des appeals.

Fonction d'alarme technique

La console peut être paramétrée (voir page 9) pour vous communiquer par téléphone :

• Un défaut technique sur un des détecteurs,
• Une activation du système anti-brouillage.

Vou receivez alors le message suivant: « Ceci est une alarmé technique du système de sécurité X'DOM, merci de vous reporter aux informations mentionnées sur les étiquettes adhésives qui vous ont été fournies.»

Utilisation d'autres détecteurs câblés

Voussupportezutiliserle cabledecontactd'alarme fournipour:

• Ajouter une ou plusieurs déctions se trouvant à des zones de détction hors de la portée radio,
• Ajouter un détector (auto-alimenté et équipé d'une sortie contact sec NF (relais libre de potentiel avec un contact fermé au repos).

Ex: détecteurs de gaz, hors gel, niveau de pompe, etc.

L'etat du contact filaire est visible sur l'indicateur de zone 16 de la centrale. Cette zone est maintainant occupée par le contact filaire.

Fonction simulation de présence

Le détector de bris de glace crépusculaire optionnel (réf.:GB10) permet de déclencher une simulation de présence à la tombée de la nuit. Une fois que le détector est reconnu par la console (bouton test du détector de bris de glace), celle-ci commence à enregistrer le temps de simulation de présence. Pour confirmer la durée souhaitée, appuyez sur la touche «ANNULATION» de la centrale.

Quand la centrale est armée, à la tombée de la nuit, la centrale envoie automatiquement des ordres d'allumage et extinction pour 2 adresses domotiques (A3 et A4, si votre centrale est paramétrée sur A1).

Télécommande portec-clés - KR21AL

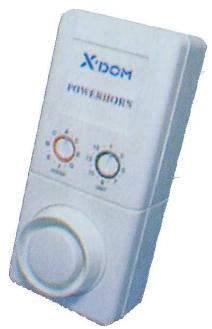

Sirène déportée - PH10

Se branche sur n'importe qu'elle prise secteur.

95 Db.

Sans fil.

Sirène déportée - PH7208

Se branche sur n'importe qu'elle prise secteur.

105 Db.

Sans fil.

Détector d'ouverture de porte/fenêtre supplémentaire - DS10

Détection d'ouverture de porte ou de fenêtre pour déclenchement d'alarme.

Carillon d'ouverture de porte (mode MARCHE2).

Détector de mouvement supplémentaire - MS10

Détction de mouvement dans sa zone de couverture pour déclenchement d'alarme.

Plaque de fixation pour montage en angle ou sur surface plane.

Détector de bris de glace crépusculaire - GB10

Détention acoustique de bris de glace.

Détection crépusculaire pour simulation de présence

Simulation de présence sur 2 lampes alternatively pendant un temps déterminé.

Produits optionnels domotique - 16

Les émetteurs X'DOM radio (sans fil)

Télécommande Portec-clés KR19DO

Commande 2 adresses

Touches de variation

Décteur de mouvement mural et miniature MS13

Détection de présence et ensoleillement combinaison possible des

2 déceptions (allumer uniquement la nuit).

Extinction par minuterie reglable de 1 minute a 4 h.

Les outils de programmation et de gestion

Courant 220 V / 50 Hz

Thermostat digital sans fil TH10

Thermostat programmable.
controlant les recepteurs X10
reliés aux radiateurs ou à la
chaudiere.

Réveil Programmateur MT10

Commande 8 appeareils (4 + 4 par sélecteur).

Programmation journaliere 4
appareils

(4 actions par jour/adresse).

Simulation de presence.

Télécommande universelle
DOM801

Commande les modules domotique et 7
appareils audiovisuels (TV, VCR, SAT,
CBL, CD et 2 AUX).

Fonction "apprentissage" incluse.

Interface programmable pour PC CM11

Programme et commande les modules domotique (logiciel PC pour WINDOWS en français fourni).
Jusqu'à 256 applications

la gamme de récepteur X'DOM

Prise secteur AM12

Récepteur pour
appareil
électrique jusqu'à
3500W.

Prise secteur LM12

Récepteur pour lampe de chevet jusqu'à 300W.

Interrupteur mural AW10

Récepteur tout ou rien pour néon et ventilateur jusqu'à 500W.

Variateur mural LW10

Récepteur variateur pour plafonnier de 60 à 500W.

Commande de volet SW10

Récepteur tout ou rien et positionnement précis

TéléContacteur Rail-DIN AD10

Tout ou rien pour circuit appareils jusqu'à 16A.

TéléViateur Rail-DIN LD:

Récepteur variateur Pour circuit lampes de 60 à 700W.

Module relais UM7206

Récepteur contact sec pour portail et porte de garage. 5A sous 24VDC.

La console (SC27TH) ne fonctionne pas

Vérifier que levoyant lumineux «ALIMENTATION» sur la console est allumé. Sinon vérifier que le bloc prise est bien branché sur une prise de courant alimentée et que la prise DIN est branchée sur la console.

Vérifier que le/selecteur de mode (12) est sur la position MARCHE 1 ou MARCHE 2.

Si vous pouvez commander le système à partir de la console. (ex: touche ARMER), vérifier alors la télécommande.

La télécommande (SH624) de salon ne fonctionne pas

Vérifier que levoyant lumineux de la télécommande s'allume franchement quand vous appuyez sur (ARMER). Sinon remplacer les piles.

Proceder à nouveau à la reconnaissance de la télécommande par la console.

La télécommande(KR21AL) porte clés (optionnelle) ne fonctionne pas

Vérifier que levoyant lumineux de la télécommande s'allume franchement quand vous appuyez sur (ARMER). Sinon remplacer les piles.

Proceder à la reconnaissance de la télécommande par la console.

Si le problème persiste, réinitialisez la télécommande comme suit :

Maintenir appuyé la touche ARMER de la télécommande pendant 5 secondes. Relâcher le bouton. La diode rouge vous signale que la télécommande est à nouveau opérationnelle.

Proceder à la reconnaissance de la télécommande par la console.

Unvoyant de zone clignote lentement

Un des détecteurs n'a plus de communication avec la console depuis une longue période : Vérifier les piles du détecteur concerné.

Eventuèlement, effacer la zone en défaut (Tableau de configuration - page 10) et procéder de nouveau à la reconnaissance du détecteur par la console. (Mise en service - page 8)

Unvoyant de zone clignote rapidement

Vouavesappuyesur la touche BYPASS(4) pour activer la console bien qu'un probleme ait ete signale.Remediera la cause du probleme (fermer la fenetre,remplacer les piles,refaire l'initialisation,etc.)pouractiveradouveau ce détecteur.

Une des télécommandes est perdue ou cassée

Réinitialiser tous les détecteurs et télécommandes restants.

(Tableau de configuration - page 10)

Un des détecteurs est perdu ou cassé

Effacer la zone affectee a ce détecteur.

(Tableau de configuration - page 10)

Votre code personnel n'est pas reconnu

Contacter votre revendeur.

Signal d'erreur à l'armement

A l'armement de la console, un signal d'erreur est émis si une fenêtre est ouverte ou qu'un détecteur est perdu.

Vérifier que toutes les fenêtres sont bien fermées, (ouvrir et referrer lentement chaque fenêtre en vérifier levoyant du détecteur).

Réarmer la console.

Signal lent et répétit à l'armement

La sortie temporisée est active, vous avez 1 minute pour quitter les lieux.

Après 1 minute le signal s'arrête et l'alarme est activée.

Vouspouvezactiveroudésactiverce mode(Tableau de configuration -page10)

L'éclairage de sécurité reste allumé à l'armement

La sortie temporisée est active, vous avez 1 minute pour quitter les lieux.

Après 1 minute l'éclairage de sécurité est étant et l'alarme est activée.

Vouspouvezactiveroudésactiverce mode(Tableau de configuration -page10)

Après l'armement, un module s'allume automatiquement

Vérifier que l'adresse du module n'est pas une adresse de fonction utilisée par la centrale pour : les lumières de sécurité, l'indicateur d'état, le chauffage ou encore la sirène externe (voir page 13).

La console (SC27TH) n'appelle pas les numérodes téléphone

Vérifier la connexion téléphonique.

N'utiliser que les connexions téléphonique livrés avec le kit.

Vérifier à l'aide de l'écouteur fourni que vous avez bien enregistré le message personnel d'alarme: Branchez l'écouteur dans l'entrée de connexion (18).

Vérifier que le sélecteur de mode (12) est sur la position MARCHE 1.

Appuyer sur la touche ENREGISTRER (15).

Si vous entendez deux bip, proceder à nouveau à l'enregistrement de votre message personnel

(Réglages - page 9)

Le détector portefenêtre (DS10) ne fonctionne pas

Le bouton test du détecteur déclenché la centrale :

Vérifier que le détecteur est en position «Delay MIN».

Vérifier que les fils entre le contacteur et l'émetteur sont bien serrés.

Resserrer les vis si nécessaire.

Le bouton test du détecteur ne déclenché pas la centrale :

Changer les piles du détecteur.

Eventuellement effacer la zone en defaut (Tableau de configuration - page 10)

et proceder de nouveau à la reconnaissance du détecteur par la console.

Si le problème persiste, contacter votre revendeur.

Le détector de mouvement (MS10) engendre une fausse alarme

Eviter d'installer le détecteur pres d'un endroit ensoleillé ou d'une source de chaleur (radiateur par exemple). Vérifier le réglage de sensibilité : position 1 pour déclenchement immédiat, position 2 pour déclenchement sequential (voir page 3)

RECAPITULATIF DES CARATERISTIQUES TECHNIQUES DE LA CONSOLE ET DE LA TELECOMMANDE

Secteur	SC27TH 230V - 50Hz	SH624
Niv de sécurité	65536	65536
Frequence		433,92Mhz
Puiss	95dB
Portée champ libre		30m
Détection
Piles	9V - 6LR61	4x LR03 AAA
Dimension	135x195x60	120x70x25

Déclaration de Conformité CE

UD - UNIVERSEL DOMAVENIR,
1, avenue du Lycée - BP42 - 77872 MONTEREAU,
déclarons sous notre entière responsabilité que le produit suivant:

La télécommande de sécurité SH624

est en conformité avec les exigences essentielles applicables et en particulier celle de la directive 1999/5/CE et des normes suivantes :
Article 3.1a :
Norme EN 60 742/06.95 (version Europe)

Article 3.1b : Norme ETS 300 683: 1997

Article 3.2 : Normes EN 300 220-1: 1997 et I-ETS 300 440: 1995

Organisme notification :
Nom : ART
Nombre d'identification : 0165
Procedure suivie : Annexe IV de la Directive 1999/5/EC
Date : 13.12.00

MADE IN RPC
