RPL - Récepteur prise lampe X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur prise lampe
Marque	X10
Modèle	RPL
Alimentation	230 V AC, 50 Hz
Dimensions (approx.)	7 x 5 x 5 cm
Poids (approx.)	100 g
Nombre de voies mémorisables	Jusqu'à 32 voies
Fonctions principales	Allumage/extinction et variation de l'éclairage via commandes X10
Indicateurs LED	LED verte (initialisation) et LED rouge (réception/transmission)
Installation	Brancher la lampe sur le récepteur, puis le récepteur sur une prise secteur
Initialisation d'une voie	Appui bref dans l'orifice entre les LED avec un trombone, puis appui sur la touche ON de la commande
Réinitialisation (RESET)	Appuyer et maintenir le trombone dans l'orifice jusqu'à allumage vert (3-4s), relâcher, les LED clignotent puis s'éteignent
Compatibilité commandes	TPC, EM, IMRF, SS13, KR, SH600, HR10, SURF (nécessite un convertisseur RPT, RMA, RMV, TM13, SC15 ou SC9100 pour les commandes sans fil)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne jamais brancher un appareil supplémentaire sur le récepteur. L'interrupteur de la lampe doit rester en position allumé.
Pièces détachées et réparabilité	Pièces non fournies. Réparabilité limitée, contacter le service après-vente.
Informations générales	Fabricant : X10. Modèle : RPL. Notice disponible sur notice-facile.com.

FOIRE AUX QUESTIONS - RPL X10

Puis-je installer le récepteur lampe sur une rallonge multiprise ?

Oui, sous réserve que la rallonge ne soit pas de type anti-foudre et/ou surtension.

J'utilise une commande sans fil (TPC, IMRF, EM, SS13, KR, SH600, HR10, SURF) mais impossible d'allumer ou d'éteindre. Que faire ?

Vérifiez et/ou changez les piles de la commande. Assurez-vous que le convertisseur approprié (radio : RPT, RMA, RMV, TM13, console SC15 ou SC9100) est branché sur le secteur. Effectuez un RESET du récepteur prise, puis réinitialisez la voie.

Le récepteur prise ne répond plus aux commandes fixes. Que faire ?

Effectuez un RESET du récepteur prise (voir procédure dans la notice), puis procédez de nouveau à l'initialisation de la voie.

Combien de voies puis-je mémoriser sur le récepteur ?

Le récepteur peut mémoriser jusqu'à 32 voies en mode X10.

Faut-il laisser l'interrupteur de la lampe allumé en permanence ?

Oui, l'interrupteur de la lampe doit rester en position allumé pour que le récepteur puisse commander la lampe.

Comment initialiser une nouvelle voie sur le récepteur ?

À l'aide d'un trombone ou d'une pointe fine, effectuez un appui bref dans l'orifice situé entre les deux LEDs. La LED verte clignote rapidement. Ensuite, appuyez sur la touche ON de la commande choisie (télécommande, interrupteur mural sans fil, programmateur). La LED arrête de clignoter et s'éteint. La voie est initialisée.

Comment effacer toutes les voies (RESET) ?

Appuyez et maintenez le trombone dans l'orifice entre les LEDs jusqu'à ce que la LED s'allume en vert (environ 3 à 4 secondes). Relâchez. Les LEDs verte et rouge clignotent rapidement puis s'éteignent. Toutes les voies sont effacées.

Quels sont les voyants LED et que signifient-ils ?

Le voyant LED s'allume temporairement en rouge lorsqu'il reçoit ou transmet un ordre d'une commande. La LED verte clignote pendant la procédure d'initialisation.

Puis-je brancher un autre appareil que la lampe sur le récepteur ?

Non, ne jamais brancher un appareil sur le récepteur, sous peine d'endommagement du récepteur. Le récepteur est conçu uniquement pour une lampe.

Que faire si la lampe ne s'allume pas après l'initialisation ?

Vérifiez que l'interrupteur de la lampe est en position allumé. Assurez-vous que la lampe fonctionne directement sur secteur. Procédez à un RESET du récepteur et réinitialisez la voie. Vérifiez les piles de la commande et la présence du convertisseur si nécessaire.

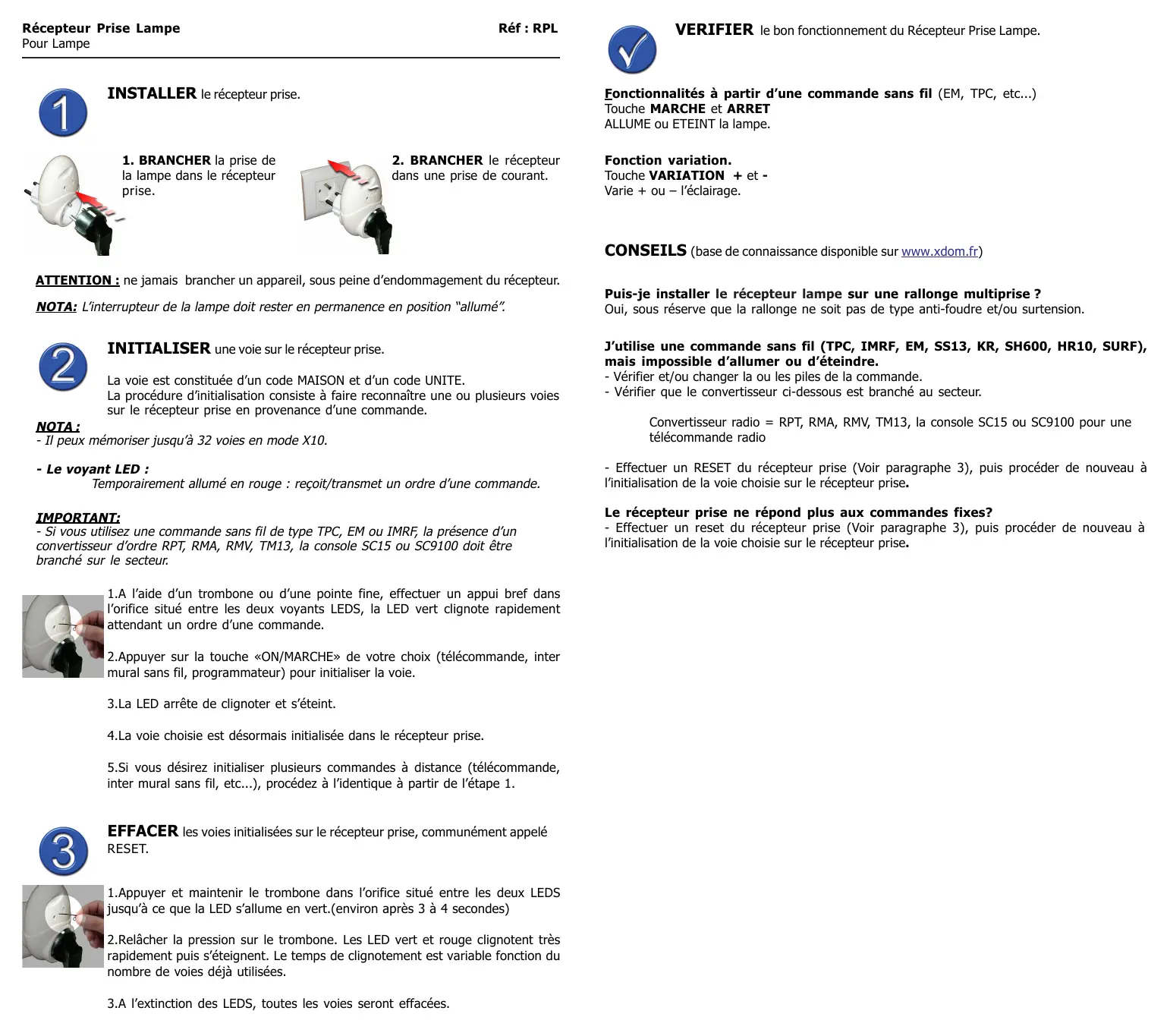

MODE D'EMPLOI RPL X10

INSTALLLER le récepteur prise.

1. BRANCHER la prise de la lampe dans le récepteur propre.

1. BRANCHER le récepteur dans une prise de courant.

ATTENTION: ne jamais brancher un appareil, sous peine d'endommagement du récepteur.

NOTA: L'interrupteur de la lampe doit rester en permanence en position "allumé".

Initialiser une voie sur le récepteur prise.

La voie est constituée d'un code MAISON et d'un code UNITE.

La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur le récepteur pris en provenance d'une commande.

• Il peut memoriser jusqu'à 32 voies en mode X10.
• Levoyant LED :

Temporairement allumé en rouge : reçoit/transmet un ordre d'une commande.

Important:

• Si vous utilisez une commande sans fil de type TPC, EM ou IMRF, la présence d'un convertisseur d'ordre RPT, RMA, RMV, TM13, la console SC15 ou SC9100 doit être branché sur le secteur.

1. A l'aide d'un trombone ou d'une pointe fine, effectuer un appui bref dans l'orifice situé entre les deux voyants LEDs, la LED verte clignote rapidement attendant un ordre d'une commande. 2. Appuyer sur la touche «ON/MARCHE» de votre choix (télécommande, inter mural sans fil, programmateur) pour initialiser la voie. 3. La LED arrête de clignoter et s'éteint. 4. La voie est désormais initialisée dans le récepteur prise. 5. Si vous désirez initialiser plusieurs commandes à distance (télécommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 1.

EFFACER les voies initialisées sur le récepteur prise, communément appelé RESET.

1. Appuyer et maintenir le trombone dans l'orifice situé entre les deux LEDs jusqu'à ce que la LED s'allume en vert. (environ après 3 à 4 secondes) 2. Relacher la pression sur le trombone. Les LED vert et rouge clignotent très rapidement puis s'éteignent. Le temps de clignotement est variable fonction du nombre de voies déjà utilisées.

3. À l'extinction des LEDs, toutes les voies seront effacées.

Fonctionnalités à partir d'une commande sans fil (EM, TPC, etc…)

Touche MARCHE et ARRET

ALLUME ou ETEINT la lampe.

Fonction variation.

Touche VARIATION + et -

Varie + ou - l'éclairage.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

Puis-je installer le récepteur lampe sur une rallonge multiprise?

Oui, sous réserve que la rallonge ne soit pas de type anti-foudre et/ou surtension.

J'utilise une commande sans fil (TPC, IMRF, EM, SS13, KR, SH600, HR10, SURF), mais impossible d'allumer ou d'éteindre.

• Vérifier et/ou changer la ou les piles de la commande.
• Vérifier que le convertisseur ci-dessous est branché au secteur.

Convertisseur radio = RPT, RMA, RMV, TM13, la console SC15 ou SC9100 pour une télécommande radio

• Effectuer un RESET du récepteur prise (Voir paragraph Le récepteur prise ne répond plus aux commandes fixes?
• Effectuer un reset du récepteur prise (Voir parrapège 3), puis procéder de nouveau à l'initialisation de la voie sur le récepteur prise.
