Type de produit	Interrupteur mural motorisé
Marque	X10
Modèle	RMV
Alimentation	230 V - 50 Hz (Phase L, Neutre N)
Dimensions du boîtier d'encastrement	Diamètre 65 mm, profondeur 40 mm
Nombre de voies mémorisables	Jusqu'à 32 voies (mode X10) ou 16 voies (mode sécurisé X'DOM)
Fonctions principales	Commande montée/descente, positionnement, répéteur/convertisseur d'ordres radio
Indicateur LED	Vert (réception d'ordre radio), Rouge (réception/transmission d'ordre)
Mode de fonctionnement	X10 ou sécurisé X'DOM
Compatibilité	Commandes sans fil X10 (télécommande, inter mural sans fil, programmateur)
Type de câblage	Bornier : L (phase), N (neutre), A (montée), C (non connecté), phase descente
Protection thermique	Intégrée dans le volet (sécurité contre surchauffe)
Installation	Encaster dans boîte de 65 mm, fixer avec vis
Entretien et nettoyage	Nettoyer le cache avec un chiffon doux
Réinitialisation (Reset)	Maintenir la touche PROG 3 s, puis relâcher ; les LED clignotent et les voies sont effacées
Changement de mode	Passer en mode sécurisé X'DOM par 12 appuis brefs sur PROG après maintien 3 s
Informations générales	Notice disponible en plusieurs langues, téléchargement PDF gratuit

FOIRE AUX QUESTIONS - RMV X10

Comment installer l'interrupteur mural motorisé X10 RMV ?

Coupez le courant au disjoncteur. Connectez les câbles au bornier : L (phase 230V), N (neutre), A (montée du volet), C (non connecté), et la phase de descente. Encastrez l'interrupteur dans une boîte de 65 mm de diamètre et 40 mm de profondeur, puis fixez-le avec des vis.

Comment initialiser une voie sur l'interrupteur mural ?

Retirez le cache, appuyez brièvement sur la touche PROG (la LED clignote vert rapidement). Ensuite, appuyez sur la touche ON/MARCHE de votre télécommande ou autre commande sans fil. La LED s'éteint, la voie est mémorisée.

Comment changer le mode de X10 à sécurisé X'DOM ?

Retirez le cache, maintenez la touche PROG enfoncée jusqu'à ce que la LED s'allume vert (environ 3 s). Relâchez, puis effectuez 12 appuis brefs sur PROG. La LED clignote 5 fois vert et s'éteint : le mode sécurisé est activé.

Comment effacer toutes les voies mémorisées (reset) ?

Retirez le cache, maintenez la touche PROG enfoncée pendant 3 s jusqu'à ce que la LED s'allume vert. Relâchez, les LED verte et rouge clignotent rapidement puis s'éteignent. Toutes les voies sont effacées et l'interrupteur repasse en mode X10.

Que faire si l'interrupteur ne répond plus aux commandes sans fil ?

Vérifiez et remplacez la pile de la commande. Si le problème persiste, effectuez un reset de l'interrupteur (voir question précédente), puis réinitialisez les voies.

Le volet ne fonctionne plus après plusieurs essais, que faire ?

La plupart des volets roulants intègrent une sécurité thermique. Attendez plusieurs minutes pour que la sécurité se débloque, puis testez à nouveau la montée/descente.

Quelle est la différence entre le mode X10 et le mode sécurisé X'DOM ?

Le mode X10 est standard pour une utilisation domestique. Le mode sécurisé X'DOM est destiné aux bâtiments sensibles : seules les commandes TPC, EM et IMRF sont opérantes pour une communication sécurisée.

Combien de voies peut mémoriser l'interrupteur mural ?

Jusqu'à 32 voies en mode X10 et 16 voies en mode sécurisé X'DOM.

Comment utiliser la fonction de positionnement ?

Appuyez brièvement sur la touche MONTÉE ou DESCENTE pour positionner le volet, store ou écran à la position souhaitée.

Que signifient les voyants LED de l'interrupteur ?

LED vert clignotant : réception d'un ordre radio. LED rouge clignotant : réception ou transmission d'un ordre d'une commande.

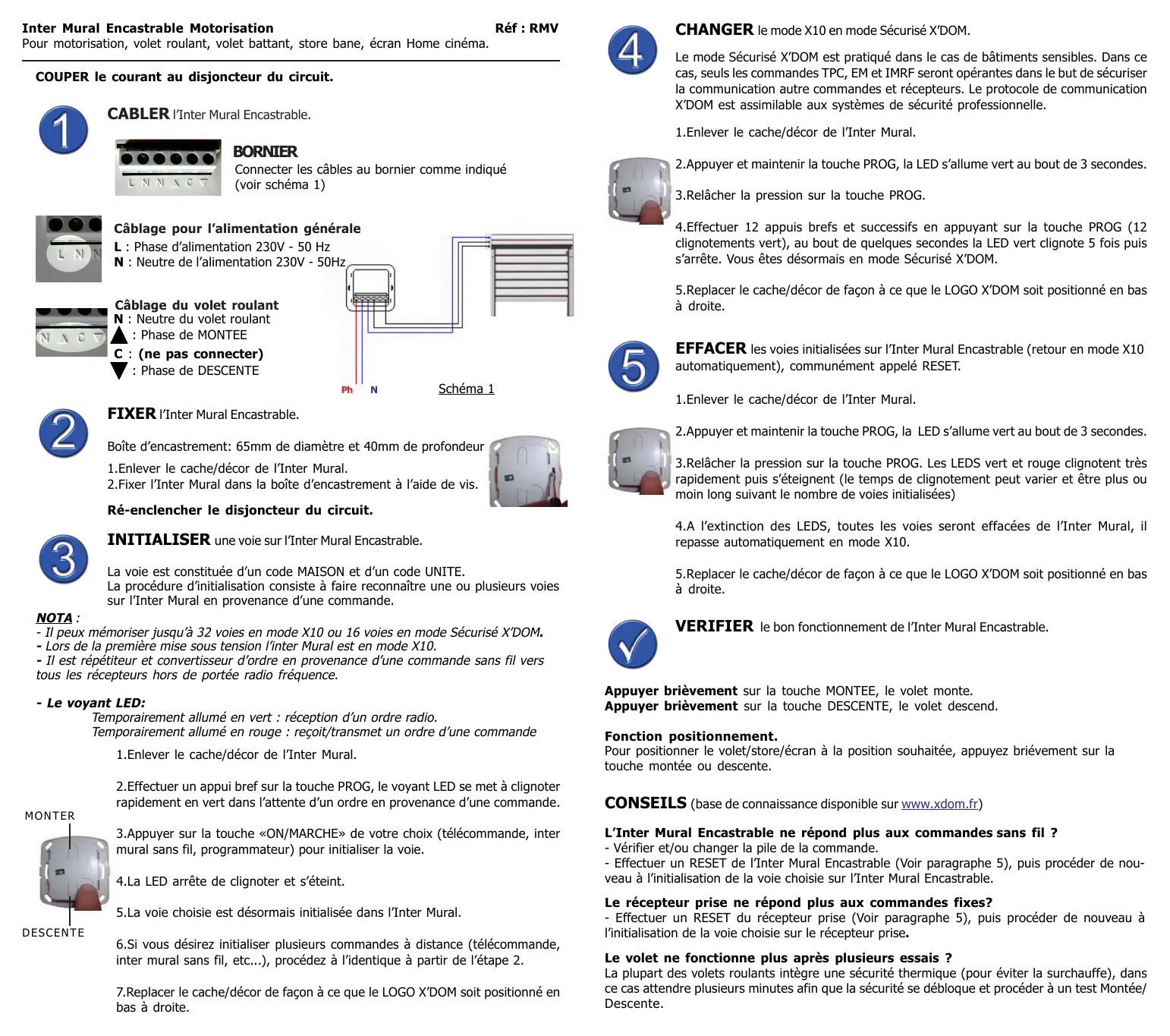

MODE D'EMPLOI RMV X10

Pour motorisation, volet roulant, volet battant, store banne, écran Home cinema.

COUPER le courant au disjoncteur du circuit.

Cabler l'Inter Mural Encastrable.

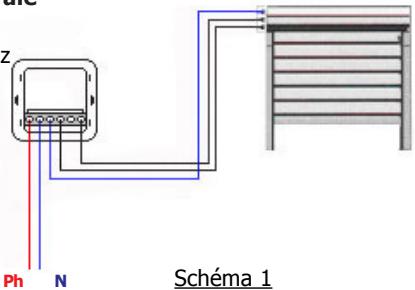

Connectez les câbles au bornier comme indiqué (voir schéma 1)

Câblage pour l'alimentation générale

L : Phase d'alimentation 230V - 50Hz

N: Neutre de l'alimentation 230V - 50Hz

Câblage du volet roulant

N: Neutre du volet roulant

A: Phase de MONTEE

C: (ne pas connecter)

: Phase de descente

FIXER l'Inter Mural Encastrable.

Boîte d'encastrement: 65mm de diamètre et 40mm de profondeur

1. Enlever le cache/décor de l'Inter Mural. 2. Fixer l'Inter Mural dans la boîte d'encastrement à l'aide de vis.

Ré-enclencher le disjoncteur du circuit.

INITIALISER une voie sur l'Inter Mural Encastrable.

La voie est constituée d'un code MAISON et d'un code UNITE.

La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur l'Inter Mural en provenance d'une commande.

• Il peut mémoriser jusqu'à 32 voies en mode X10 ou 16 voies en mode Sécurisé X'DOM.
• Lors de la première mise sous tension, l'inter mural est en mode X10.
• Il est répéteur et convertisseur d'ordre en provenance d'une commande sans fil vers tous les récepteurs hors de portée radio fréquence.

Temporairement allumé en vert : réception d'un ordre radio. Temporairement allumé en rouge : reçoit/transmet un ordre d'une commande.

1. Enlever le cache/décor de l'Inter Mural. 2. Effectuer un appui bref sur la touche PROG, le voyant LED se met à clignoter rapidement en vert dans l'attente d'un ordre en provenance d'une commande.

MONTER

DESCENTE

3. Appuyer sur la touche «ON/MARCHE» de votre choix (télécommande, inter mural sans fil, programmateur) pour initialiser la voie. 4. La LED arrête de clignoter et s'éteint. 5. La voie chose est désormais initialisée dans l'Inter Mural. 6. Si vous désirez initialiser plusieurs commandes à distance (télécommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 2. 7. Replacez le cache/décor de façon à ce que le LOGO X'DOM soit positionné en bas à droite.

Changer le mode X10 en mode sécurisé x'dom.

Le mode Sécurisé X'DOM est pratiqué dans le cas de bâtiments sensibles. Dans ce cas, seuls les commandes TPC, EM et IMRF seront opérantes dans le but de sécuriser la communication autres commandes et récepteurs. Le protocole de communication X'DOM est assimilable aux systèmes de sécurité professionnelle.

1. Enlever le cache/décor de l'Inter Mural.

2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes.

3. Relacher la pression sur la touche PROG.

4. Effectuer 12 appuis brefs et successifs en appuyant sur la touche PROG (12 clignotements vert), au bout de quelques secondes la LED vert clignote 5 fois puis s'arrête. Vous êtes désormais en mode Sécurisé X'DOM.

1. Remplacer le cache/décor de façon à ce que le LOGO X'DOM soit positionné en bas à droite.

EFFACER les voies initialement sur l'Inter Mural Encastrable (retour en mode X10 automatique), communément appelé RESET.

1. Enlever le cache/décor de l'Inter Mural.

2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes. 3. Relâcher la pression sur la touche PROG. Les LEDs vert et rouge clignotent très rapidement puis s'éteignent (le temps de clignotement peut varier et être plus ou moins long suivant le nombre de voies initiales) 4. À l'extinction des LEDs, toutes les voies seront effacées de l'Inter Mural, il repasse automatiquement en mode X10. 5. Remettre le cache/décor de façon à ce que le LOGO X'DOM soit positionné en bas à droite.

VERIFIER le bon fonctionnement de l'Inter Mural Encastrable.

Appuyer brievement sur la touche MONTEE, le volet monte.

Appuyer brievement sur la touche DESCENTE, le volet descend.

Fonction positionnement.

Pour positionner le volet/store/écran à la position souhaitée, appuyez brièvement sur la touche montée ou descente.

L'inter mural encastrable ne répond plus aux commandes sans fil ?

• Vérifier et/ou changer la pile de la commande.
• Effectuer un RESET de l'Inter Mural Encastrable (Voir paragraphe 5), puis procéder de nouveau à l'initialisation de la voie sur l'Inter Mural Encastrable.

Le récepteur prise ne répond plus aux commandes fixes?

• Effectuer un RESET du récepteur prise (Voir paragraphe 5), puis procéder de nouveau à l'initialisation de la voietcision sur le récepteur prise.

Le volet ne fonctionne plus après plusieurs essais ?

La plupart des volets roulants intègre une sécurité thermique (pour éviter la surchauffe), dans ce cas attendre plusieurs minutes afin que la sécurité se débloque et procéder à un test Montée/Descente.
