PLCNET - Adaptateur réseau CPL X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Marque	X10
Modèle	PLCNET
Version Ethernet - Dimensions	9,5 x 6,5 x 4 cm
Version Ethernet - Poids	230 g
Version USB - Dimensions	7,5 x 4,75 x 2,5 cm
Version USB - Poids	75 g
Alimentation	230 V, 50 Hz via prise électrique
Vitesse de transmission	Jusqu'à 14 Mbps
Bande de fréquence	4,3 MHz à 20,9 MHz
Norme réseau	HomePlug™ (PowerPacket™), IEEE 802.3 (version Ethernet)
Sécurité	Cryptage DES 56 bits, authentification par point d'accès
Fonctions principales	Partage Internet, fichiers, imprimantes, caméras IP, VoIP ; extension de réseau sans câblage
Technologie de modulation	OFDM (Orthogonal Frequency Division Multiplexing)
Protocole d'accès	CSMA/CA
Interface (version Ethernet)	RJ45, détection automatique MDI/MDIX, LEDs Collision, Link, Activity, Eth-Link/Act
Interface (version USB)	USB 1.1, LEDs Collision, Link, Activity
Systèmes d'exploitation supportés (USB)	Windows 98/ME/2000/XP (pilote USB requis)
Température de fonctionnement	0 °C à 55 °C
Humidité de fonctionnement	10 % à 85 % (non condensée)
Température de stockage	-20 °C à +70 °C
Humidité de stockage	5 % à 90 % (non condensée)
Certifications	CE (EN55022, EN55024, EN60950, EN61000-3-2, EN61000-3-3)
Nombre d'utilisateurs max (mode Bridge)	16
Entretien et nettoyage	Débrancher l'adaptateur avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants.

FOIRE AUX QUESTIONS - PLCNET X10

Comment installer l'adaptateur CPL PLCNET ?

Branchez l'adaptateur sur une prise électrique murale. Connectez-le à votre routeur ou ordinateur via le câble Ethernet (ou USB selon le modèle). Aucun pilote n'est nécessaire pour la version Ethernet ; pour la version USB, installez le pilote fourni. Le réseau CPL se crée automatiquement.

Puis-je utiliser plusieurs adaptateurs PLCNET ensemble ?

Oui, vous pouvez connecter jusqu'à 16 adaptateurs en mode Bridge pour créer un réseau local. Chaque adaptateur doit être sur le même circuit électrique pour communiquer.

Quelle est la vitesse maximale de l'adaptateur ?

La vitesse peut atteindre 14 Mbps sur le réseau électrique, selon la qualité du câblage et les interférences.

Le réseau CPL est-il sécurisé ?

Oui, les données sont chiffrées avec un cryptage DES 56 bits et chaque point d'accès est authentifié. La sécurité est gérée au niveau du protocole HomePlug.

Puis-je utiliser un adaptateur Ethernet et un adaptateur USB ensemble ?

Oui, ils sont compatibles et peuvent communiquer sur le même réseau CPL, car ils utilisent la même norme HomePlug.

Mon adaptateur CPL fonctionne-t-il avec d'autres marques ?

Oui, s'ils sont certifiés HomePlug, ils sont interopérables. Vérifiez le logo HomePlug sur les appareils.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Il n'y a pas de bouton de réinitialisation spécifique. Débranchez l'adaptateur pendant 10 secondes, puis rebranchez-le. Les réglages réseau seront conservés.

Que signifient les voyants lumineux sur l'adaptateur ?

Les LEDs indiquent : Link (connexion électrique), Activity (trafic réseau), Collision (collision de données), et Eth-Link/Act (liaison Ethernet).

L'adaptateur fonctionne-t-il sur un circuit avec un disjoncteur différentiel ?

Oui, l'adaptateur fonctionne sur les réseaux électriques standard 230V/50Hz avec des disjoncteurs différentiels. Cependant, les filtres antiparasites peuvent réduire les performances.

Comment nettoyer l'adaptateur PLCNET ?

Débranchez-le d'abord. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de liquides ou de produits abrasifs.

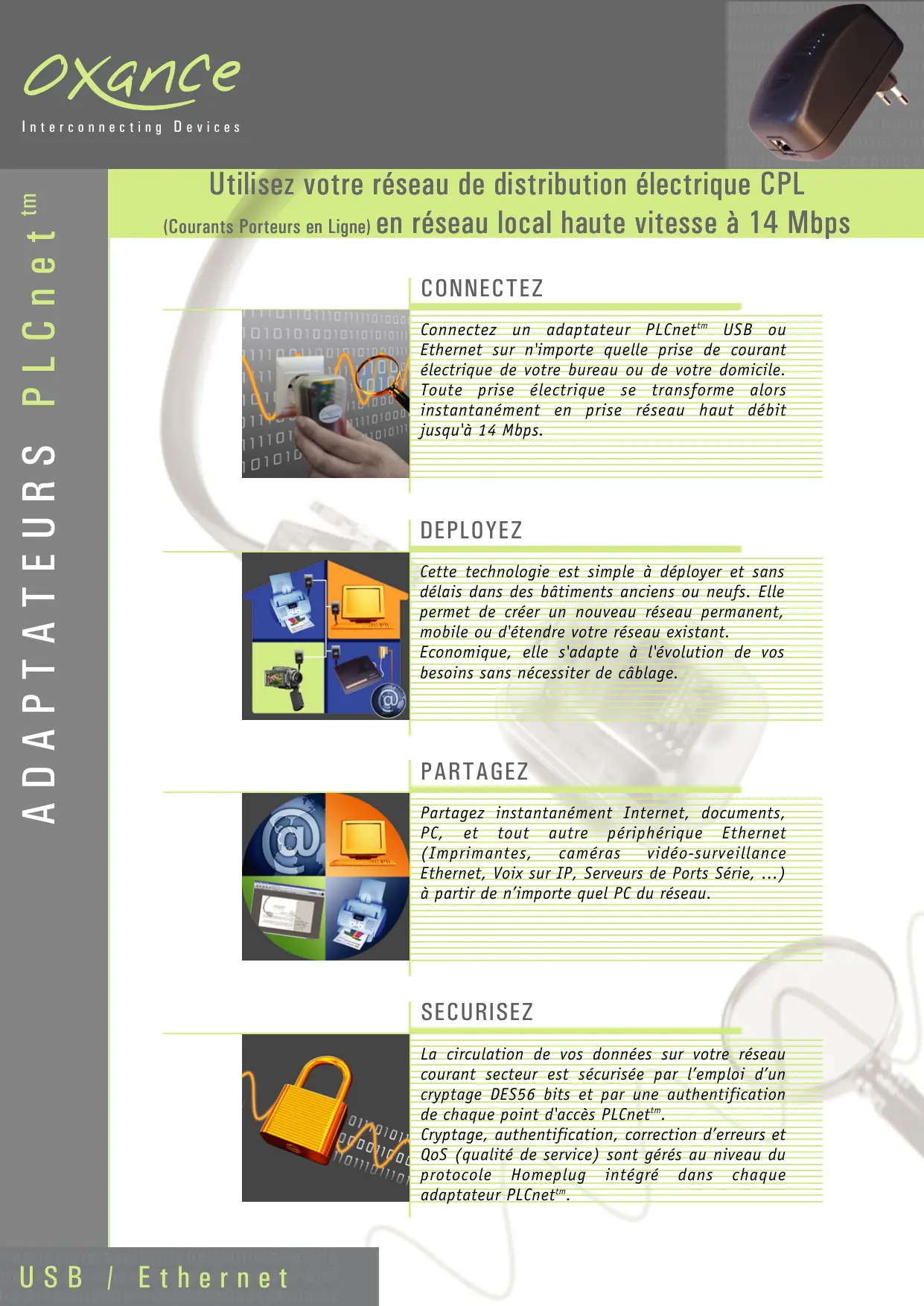

MODE D'EMPLOI PLCNET X10

(Courants porteurs en ligne) en réseau local haute vitesse à 14 mbps

Connectez un adaptateur PLCnet tm USB ou Ethernet sur n'importe quelle prise de courant électrique de votre bureau ou de votre domicile. Toute prise électrique se transforme alors instantanément en prise réseau haut débit jusqu'à 14 Mbps.

Deployez

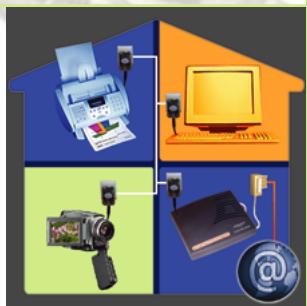

Cette technologie est simple à déployer et sans délais dans des bâtiments anciens ou neufs. Elle permet de créer un nouveau réseau permanent, mobile ou d'étendre votre réseau existant. Économique, elle s'adapte à l'évolution de vos besoins sans nécessiter de câblage.

Partagez instantanément Internet, documents, PC, et tout autre périphérique Ethernet (imprimantes, caméras vidéo-surveillance Ethernet, Voix sur IP, serveurs de ports série,...) à partir de n'importe quel PC du réseau.

Securisez

La circulation de vos données sur votre réseau courant secteur est sécurisée par l'emploi d'un cryptage DES56 bits et par une authentification de chaque point d'accès PLCnet tm.

Cryptage, authentication, correction d'erreurs et QoS (qualité de service) sont gérés au niveau du protocole HomePlug intégré dans chaque adaptateur PLCnet tm.

Vitesse :

Jusqu'à 14 Mbps sur le réseau électrique de l'utilisateur Utilise les bandes de fréquences de 4.3 MHz à 20.9 MHz

Technologies utilisées :

✓ Modulation du type OFDM (Orthogonal Frequency Division Multiplexing) déjà utilisée par la norme 802.11a

• Norme Homeplug™ utilisant la technologie PowerPacket™
• Modulation du type OFDM déjà utilisée par la norme 802.11a
• Choix dynamique des porteuses et du type de modulation (DQPSK et DBPSK)

✓ Protocole du type CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance) ✓ Homeplugtm est le standard leader du CPL, garanti par un consortium de fabricants assurant l'interpropérabilité de leurs produits CPL homeplugtm sur un même réseau

Température de fonctionnement :

Environnement

Température à 55°C

Humidité 10 % à 85 % non condensée

Stockage

Température -20° à +70°C

Humidité 5 % à 90 % non condensée

Certification :

✓ Norme CE: EN55022, EN55024, EN60950, EN61000-3-2 & EN61000-3-3

Adaptateurs plcnet™ - version ethernet :

• IEEE802.3
• Leds d'états Collision, Link, Activity, Eth-Link/Act
• Fonction MDI/MDIX : détection automatique du type de câble utilisé Ethernet Alimentation : 230V Mode : Bridge : 16 utilisateurs max par coupleur Node : 1 utilisateur Dimensions : L x l x H - 9.5 x 6.5 x 4 cm Poids : 230 gr

Références commerciales :

• PL100-ETH Adaptateurs / PLCnet™ / Ethernet
• PL100-USB Adaptateurs / PLCnet™ / USB
• PL100-WIFI Point d'Accès WI-FI/802.11b (Nous consulter)
• SR100-PLC-KT Pack Routeur ADSL / PLCnet Ethernet

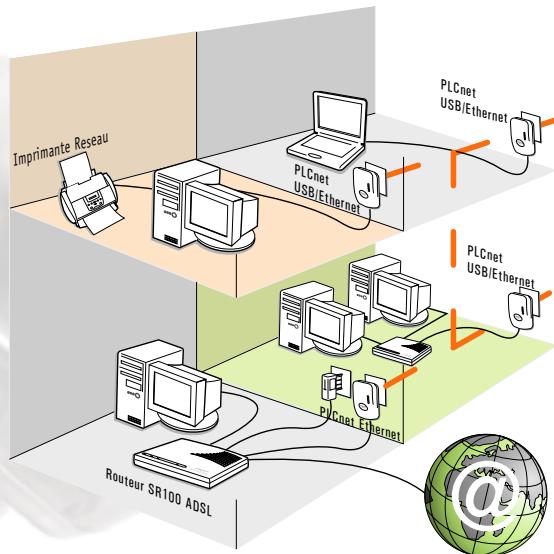

Réseau électrique 50Hz / 230V

Données à transmettre

Données véhiculées par le réseau électrique

Adaptateurs plcnetTM - version USB :

• USB Version 1.1 classe Device
• Leds d'États : Collision, Link, Activity
• Systèmes d'exploitation : WINDOWS 98/ME/2000/XP (Driver USB)
• Dimensions : L x L x H - 7.5 x 4.75 x 2.5 cm Poids: 75 gr

75-85 rue Richelieu

85170 Les Lucs sur Boulogne

FRANCE

PowerPacket™ est une marque déposée de Intellon Corporation.

Homeplug™ est une marque déposée de Homeplug Powerline Alliance

PLCnet et Oxance sont des marques déposées.

Oxance se réserve le droit de modifier à tout moment et sans préavis les caractéristiques des produits cités.
