Type de produit	Récepteur douille pour ampoule
Marque	X10
Modèle	LM15
Alimentation	230 V AC, 50 Hz
Culot	E27
Fréquence de communication radio	433 MHz (selon convertisseur)
Protocole	X10
Dimensions (diamètre × hauteur)	Environ 5 cm × 4 cm
Poids	Environ 50 g
Fonctions	Commande marche/arrêt à distance
Compatibilité	Convertisseurs RPT, RMA, RMV, TM13, SC15, SC9100, IR7243
Installation	Visser sur culot E27, puis visser l'ampoule
Réglage de voie	Programmation via 3 appuis ON/MARCHE sur télécommande
Entretien	Nettoyer avec un chiffon sec
Sécurité	Débrancher l'interrupteur avant manipulation
Indice de protection	IP20
Température de fonctionnement	0 °C à 40 °C
Homologations	CE
Garantie	2 ans
Contenu de l'emballage	1 récepteur douille LM15, notice d'utilisation

FOIRE AUX QUESTIONS - LM15 X10

Comment installer le récepteur douille LM15 ?

Coupez l'interrupteur de la lampe, dévissez l'ampoule existante, vissez le récepteur douille sur le culot E27 en serrant suffisamment pour garantir le contact, puis vissez l'ampoule sur le récepteur.

Comment initialiser la voie de communication ?

Coupez l'interrupteur de la lampe pendant au moins 5 secondes, vérifiez que le convertisseur (RPT, RMA, RMV, TM13, SC15 ou SC9100) est branché au secteur, puis rallumez la lampe. Dans les 30 secondes, appuyez 3 fois sur la touche 'ON/MARCHE' de votre télécommande avec un intervalle d'une seconde entre chaque appui.

Que faire si la lampe ne s'allume pas après installation ?

Vérifiez que l'interrupteur de la lampe est en position marche. Assurez-vous que le récepteur douille et l'ampoule sont bien vissés pour un bon contact. Si le problème persiste, procédez à une nouvelle programmation de la voie.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez et changez les piles de la télécommande. Assurez-vous que le convertisseur approprié est branché au secteur : un convertisseur radio (RPT, RMA, RMV, TM13, SC15 ou SC9100) pour une télécommande radio, ou un convertisseur infrarouge (IR7243) pour une télécommande infrarouge.

Puis-je utiliser le LM15 avec une télécommande infrarouge ?

Oui, à condition d'utiliser un convertisseur infrarouge compatible, comme le modèle IR7243.

Comment changer la voie (code maison/unité) du récepteur ?

Pour réinitialiser la voie, coupez l'interrupteur de la lampe pendant au moins 5 secondes, rallumez, puis dans les 30 secondes, appuyez 3 fois sur la nouvelle touche 'ON/MARCHE' souhaitée sur votre télécommande.

Le récepteur douille est-il compatible avec tous les types d'ampoules ?

Le LM15 est compatible avec toute ampoule à culot E27, à condition que la puissance totale ne dépasse pas la capacité du récepteur (consultez la notice pour la puissance maximale).

Quels convertisseurs sont compatibles avec le LM15 ?

Les convertisseurs radio RPT, RMA, RMV, TM13, les consoles SC15 et SC9100, et pour l'infrarouge le IR7243.

Comment nettoyer le récepteur douille ?

Débranchez l'alimentation, puis nettoyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques ni d'eau.

Où trouver la notice complète du LM15 ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com.

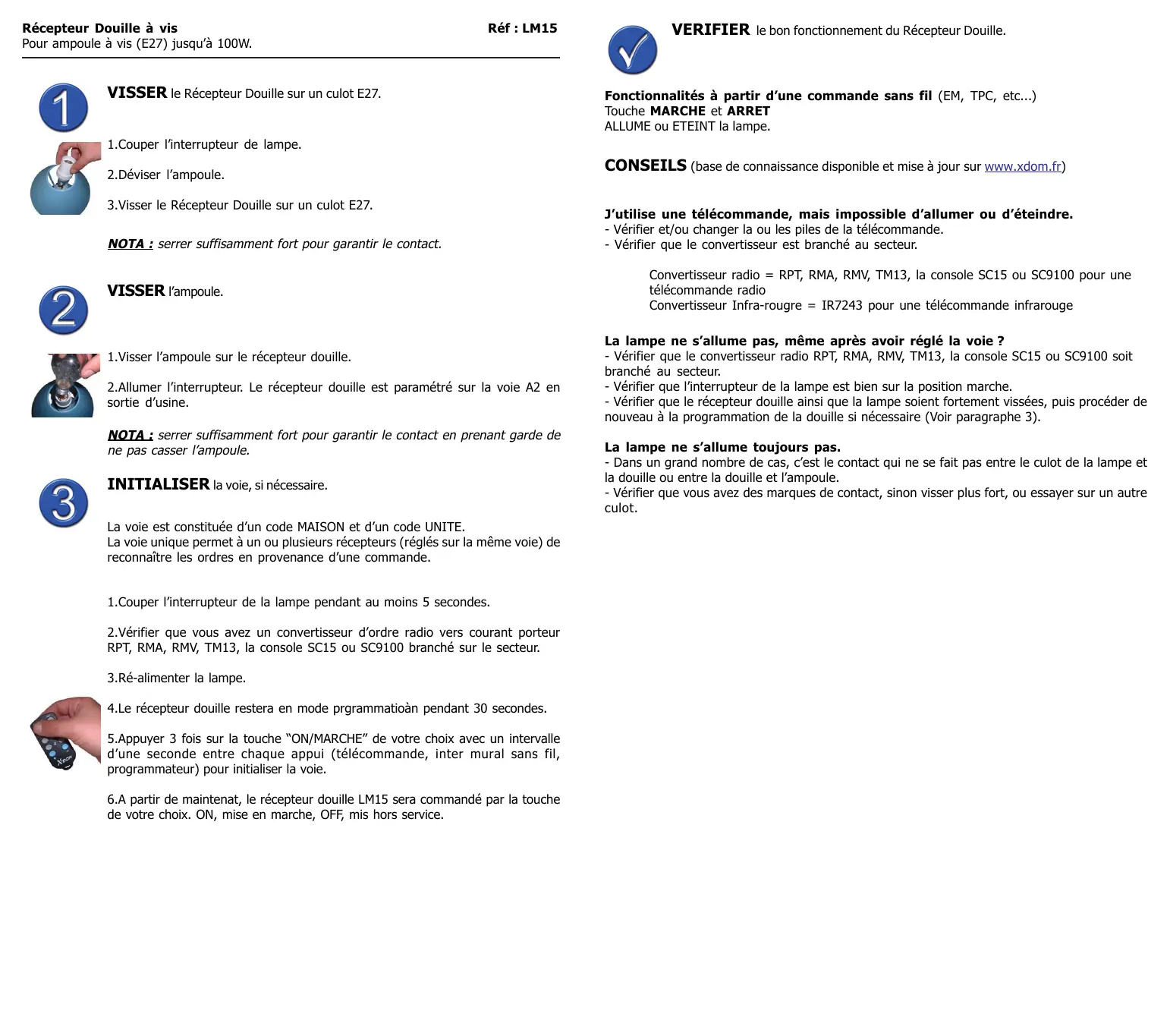

MODE D'EMPLOI LM15 X10

Visser le Récépteur Douille sur un culot E27.

1. Couper l'interrupteur de lampe. 2. Dévisser l'ampoule. 3. Visser le Récépteur Douille sur un culot E27.

NOTA: Serrer suffisamment fort pour garantir le contact.

Visser l'ampoule.

1. Visser l'ampoule sur le récepteur douille.

2. Allumer l'interrupteur. Le récepteur douille est paramétré sur la voie A2 en sortie d'usine.

NOTA: serrer suffisamment fort pour garantir le contact en prenant garde de ne pas casser l'ampoule.

INITIALISER la voie, si nécessaire.

La voie est constituée d'un code MAISON et d'un code UNITE. La voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie) de reconnaître les ordres en provenance d'une commande.

1. Couper l'interrupteur de la lampe pendant au moins 5 secondes.

1. Vérifier que vous avez un convertisseur d'ordre radio vers courant porteur RPT, RMA, RMV, TM13, la console SC15 ou SC9100 branché sur le secteur.

3. Ré-alimenter la lampe.

4. Le récepteur douille restera en mode programmation pendant 30 secondes.

5. Appuyer 3 fois sur la touche "ON/MARCHE" de votre choix avec un intervalle d'une seconde entre chaque appui (télécommande, inter mural sans fil, programmeur) pour initialiser la voie.

6. À partir de maintenant, le récepteur douille LM15 sera commandé par la touche de votre choix. ON, mise en marche, OFF, mis hors service.

Fonctionnalités à partir d'une commande sans fil (EM, TPC, etc...) Touche MARCHE et ARRET

ALLUME ou ETEINT la lampe.

CONSEILS (base de connaissance disponible et mise à jour sur www.xdom.fr)

J'utilise une télécommande, mais impossible d'allumer ou d'éteindre.

• Vérifier et/ou changer la ou les piles de la télécommande.
• Vérifier que le convertisseur est branché au secteur.

Convertisseur radio = RPT, RMA, RMV, TM13, la console SC15 ou SC9100 pour une télécommande radio

Convertisseur Infra-rouge = IR7243 pour une télécommande infrarouge

La lampe ne s'allume pas, même après avoir réglé la voie?

• Vérifier que le convertisseur radio RPT, RMA, RMV, TM13, la console SC15 ou SC9100 soit branché au secteur.
• Vérifier que l'interrupteur de la lampe est bien sur la position marche.
• Vérifier que le récepteur douille ainsi que la lampe soient fortement visées, puis procéder de nouveau à la programmation de la douille si nécessaire (Voir paragraphe 3).

La lampe ne s'allume toujours pas.

• Dans un grand nombre de cas, c'est le contact qui ne se fait pas entre le culot de la lampe et la douille ou entre la douille et l'ampoule.
• Vérifier que vous avez des marques de contact, sinon visser plus fort, ou essayer sur un autre culot.
