Type de produit	Kit d'éclairage télécommandé
Marque	X10
Modèle	LK15 (composants : TM13, LM15, KR22)
Alimentation du convertisseur TM13	Secteur 230 V / 50 Hz
Alimentation de la douille LM15	Secteur 230 V / 50 Hz (via la douille existante)
Alimentation de la télécommande KR22	2 piles CR2016 3V lithium
Puissance max du convertisseur TM13	1000 W (marche/arrêt)
Puissance max de la douille LM15	100 W (marche/arrêt)
Nombre de fonctions télécommande	4 fonctions + variation
Portée approximative	Jusqu'à 30 mètres (estimation)
Fréquence radio	433 MHz (estimation)
Fonctionnalités	Commande marche/arrêt à distance, changement de code maison et unité, appairage douille
Installation	Brancher la prise TM13 en premier, installer la douille LM15, appairer avec la télécommande
Entretien	Nettoyer avec un chiffon sec ; remplacer les piles usagées par des CR2016
Sécurité	Débrancher avant intervention ; ne pas dépasser les puissances indiquées ; respecter la polarité des piles
Pièces détachées disponibles	Piles CR2016, télécommande KR22, convertisseur TM13, douille LM15
Réparabilité	Remplacement des piles possible ; autres composants non réparables par l'utilisateur
Informations générales	Utilisation intérieure uniquement ; ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - LK15 X10

Comment installer le kit LK15 ?

1. Branchez le convertisseur TM13 sur une prise secteur (position A par défaut). 2. Redressez l'antenne. 3. Branchez votre appareil ou lampe sur le TM13. 4. Pour la douille LM15, coupez l'interrupteur de la lampe, retirez l'ampoule, vissez la douille LM15 à la place, remettez l'ampoule et rallumez. 5. Appuyez 3 fois sur la touche MARCHE 2 de la télécommande KR22 pour appairer la douille.

Comment changer le code maison de la télécommande KR22 ?

Appuyez en continu sur MARCHE 1. La LED clignote une fois puis annonce le code actuel par clignotements (1 pour A, 2 pour B, etc.). Appuyez sur MARCHE 1 autant de fois que la lettre désirée (ex: 2 fois pour B). Maintenez le dernier appui jusqu'à validation par clignotements.

Comment changer le code unité de la télécommande KR22 ?

Appuyez en continu sur ARRET 1. La LED clignote puis annonce le code actuel (1 clignotement pour unité 1, etc.). Appuyez sur ARRET 1 le nombre de fois correspondant à l'unité désirée. Maintenez le dernier appui jusqu'à validation.

Pourquoi ma douille LM15 ne répond-elle pas ?

Vérifiez que l'interrupteur de la lampe est en position ON. Si la douille n'a pas été appairée, suivez la procédure : coupez l'interrupteur 5 secondes, rallumez, puis dans les 30 secondes, appuyez 3 fois sur la touche MARCHE correspondante de la télécommande.

Quelle pile utiliser pour la télécommande KR22 ?

Utilisez deux piles CR2016 3V lithium. Ouvrez le logement, insérez les piles en respectant la polarité (+/-).

Puis-je commander plusieurs appareils avec une seule télécommande ?

Oui. Chaque convertisseur TM13 ou douille LM15 a son propre code unité. Vous pouvez attribuer différents codes à chaque appareil et les commander avec les touches correspondantes de la télécommande.

Comment réinitialiser la télécommande KR22 ?

Il n'y a pas de réinitialisation d'usine. Vous pouvez changer les codes maison et unité en suivant les procédures ci-dessus.

La portée de la télécommande est-elle suffisante ?

La portée typique est d'environ 30 mètres en champ libre. Les murs et obstacles peuvent réduire la portée.

Puis-je utiliser le convertisseur TM13 avec un appareil de plus de 1000W ?

Non. La charge maximale est de 1000W pour le TM13. Ne pas dépasser cette limite pour éviter tout risque.

Comment nettoyer le produit ?

Débranchez tous les éléments. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

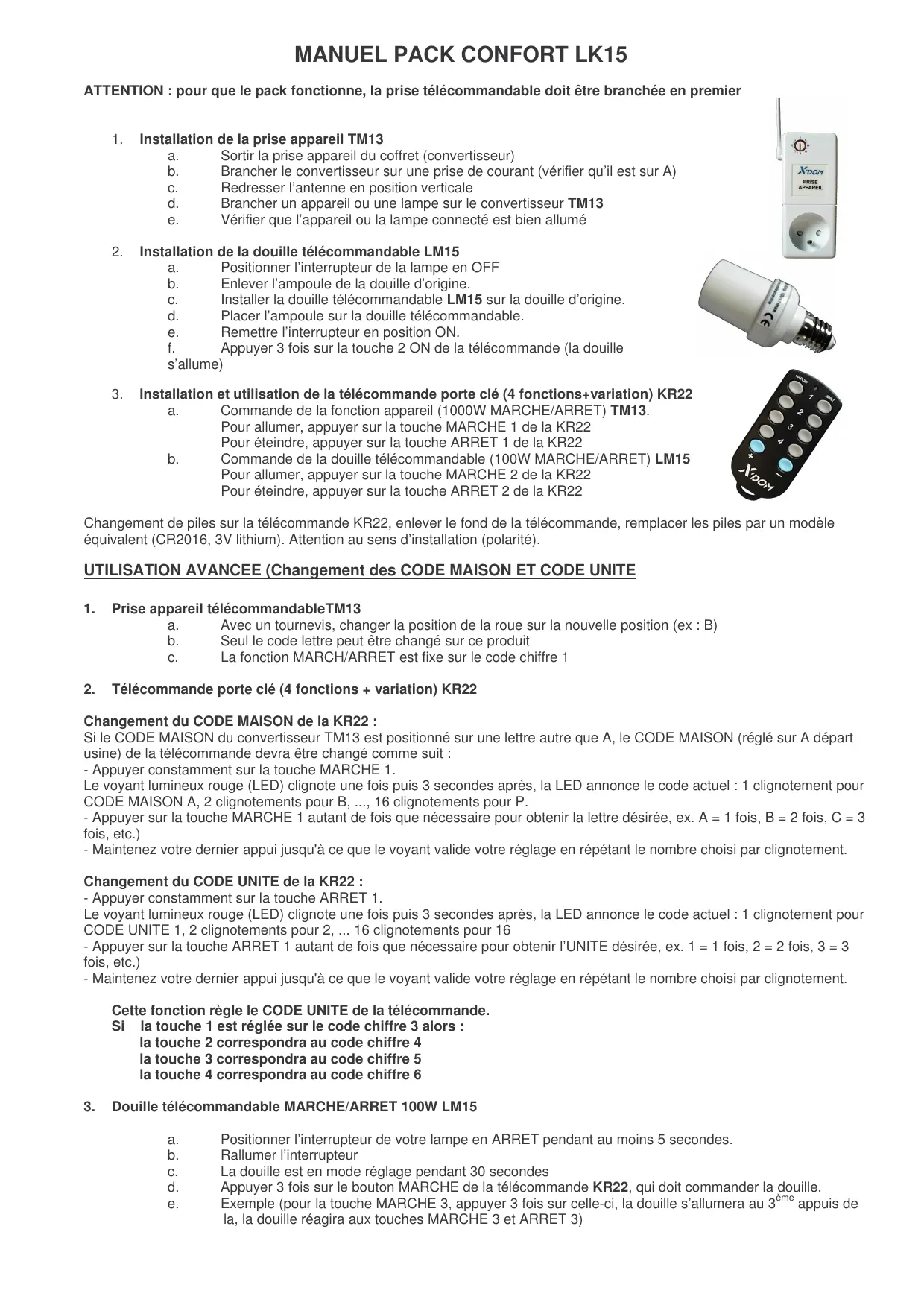

MODE D'EMPLOI LK15 X10

ATTENTION : pour que le pack fonctionne, la prise télécommandable doit être branchée en premier

1. Installation de la prise appareil TM13

a. Sortir la prise appareil du coffret (convertisseur) b. Brancher le convertisseur sur une prise de courant (vérifier qu'il est sur A) c. Redresser l'antenne en position verticale d. Brancher un appareil ou une lampe sur le convertisseur TM13 e. Vérifier que l'appareil ou la lampe connecté est bien allumé

2. Installation de la douille télécommandable LM15

a. Positionner l'interrupteur de la lampe en OFF b. Enlever l'ampoule de la douille d'origine. c. Installer la douille télécommandable LM15 sur la douille d'origine. d. Placer l'ampoule sur la douille télécommandable. e. Remettre l'interrupteur en position ON. f. Appuyer 3 fois sur la touche 2 ON de la télécommande (la douille s'allume)

3. Installation et utilisation de la télécommande porte clé (4 fonctions+variation) KR22

a. Commande de la fonction appareil (1000W MARCHE/ARRET) TM13.

Pour allumer, appuyer sur la touche MARCHE 1 de la KR22

Pour éteindre, appuyer sur la touche ARRET 1 de la KR22

b. Commande de la douille télécommandable (100W MARCHE/ARRET) LM15

Pour allumer, appuyer sur la touche MARCHE 2 de la KR22

Pour éteindre, appuyer sur la touche ARRET 2 de la KR22

Changement de piles sur la télécommande KR22, enlever le fond de la télécommande, replacer les piles par un modèle équivalent (CR2016, 3V lithium). Attention au sens d'installation (polarité).

1. Prise appareil TÉLÉCOMMANDABLETM13

a. Avec un tournevis, changer la position de la roue sur la nouvelle position (ex : B) b. Seul le code letteu peut être changé sur ce produit c. La fonction MARCH/ARRET est fixe sur le code chiffre 1

Changement du code MAISON de la KR22 :

Si le CODE MAISON du convertisseur TM13 est positionné sur une valeur autre que A, le CODE MAISON (réglé sur A départ usine) de la télécommande devra être changé comme suit :

• Appuyer constamment sur la touche MARCHE 1. Le voyant lumineux rouge (LED) clignote une fois puis 3 secondes après, la LED annonce le code actuel : 1 clignotement pour CODE MAISON A, 2 clignotements pour B,..., 16 clignotements pour P.
• Appuyer sur la touche MARCHE 1 autant de fois que nécessaire pour obtenir la lettre désirée, ex. A = 1 fois, B = 2 fois, C = 3 fois, etc.)
• Maintenez votre dernier appui jusqu'à ce que le voyant valide leur réglage en répétant le nombre choisi par clignotement.

Changement du code UNITE de la KR22 :

• Appuyer constamment sur la touche ARRET 1. Le voyant lumineux rouge (LED) clignote une fois puis 3 secondes après, la LED annonce le code actuel : 1 clignotement pour CODE UNITE 1, 2 clignotements pour 2,... 16 clignotements pour 16
• Appuyer sur la touche ARRET 1 autant de fois que nécessaire pour obtenir l'UNITE désirée, ex. 1 = 1 fois, 2 = 2 fois, 3 = 3 fois, etc.
• Maintenez votre dernier appui jusqu'à ce que le voyant valide leur réglage en répétant le nombre choisi par clignotement.

Cette fonction regle le CODE UNITE de la télécommande.

Si la touche 1 est réglée sur le code chiffre 3 alors :

La touche 2 correspondra au code chiffre 4

La touche 3 correspondra au code chiffre 5

La touche 4 correspondra au code chiffre 6

3. Douille télécommandable marche/arret 100W LM15

a. Positionner l'interrupteur de votre lampe en ARRET pendant au moins 5 secondes. b. Rallumer l'interrupteur c. La douille est en mode réglage pendant 30 secondes d. Appuyer 3 fois sur le bouton MARCHE de la télécommande KR22, qui doit commander la douille. e. Example (pour la touche MARCHE 3, appuyer 3 fois sur celle-ci, la douille s'allumera au appuis de la, la douille réagira aux touches MARCHE 3 et ARRET 3)
