LD11 - Télévariateur électrique X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télévariateur électrique
Marque	X10
Modèle	LD11
Dimensions (L x H x P)	17.5 mm (1 module) x 90 mm x 60 mm
Poids	Environ 100 g
Alimentation	230 V AC, 50 Hz
Courant nominal	6 A
Montage	Sur rail DIN (EN 60715)
Réglage de voie	Code maison (A-P) via sélecteur rouge, code unité (1-16) via sélecteur noir
Commande filaire	Borne 2 pour bouton poussoir (phase)
Commande sans fil	Compatible télécommandes X10 (EM, TPC, etc.) via convertisseur radio ou infrarouge
Fonction variation	Marche/Arrêt progressif, variation continue par pression prolongée
Protection	IP20
Sécurité	Couper le courant au disjoncteur avant installation
Entretien et nettoyage	Aucun entretien ; nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Non disponibles ; appareil non réparable par l'utilisateur
Informations générales	Utilisation intérieure, pour circuits d'éclairage

FOIRE AUX QUESTIONS - LD11 X10

Comment installer le télévariateur LD11 ?

Coupez le courant au disjoncteur. Fixez le télévariateur sur le rail DIN à l'aide des griffes arrière. Assurez-vous qu'il est bien enclenché. Si besoin, écartez les griffes avec un tournevis.

Comment régler les codes maison et unité ?

Utilisez le sélecteur rouge pour le code maison (lettre A à P) et le sélecteur noir pour le code unité (chiffre 1 à 16). Ces codes doivent correspondre à ceux de votre télécommande ou commande X10.

Que faire si les griffes de fixation ne tiennent pas sur le rail ?

À l'aide d'un tournevis, augmentez légèrement l'espace entre les griffes métalliques et le dos du télévariateur pour améliorer la fixation.

Comment câbler un bouton poussoir ?

Connectez le câble du bouton poussoir à la borne 2 (partie supérieure). Une brève impulsion change l'état (marche/arrêt), une pression continue fait varier la lumière.

Pourquoi ma télécommande ne fonctionne-t-elle pas ?

Vérifiez les piles de la télécommande. Assurez-vous que le convertisseur (RPT, RMA, RMV, TM13 pour radio ; IR7243 pour infrarouge) est branché et que la console (SC15, SC9100) est correctement connectée.

Comment utiliser la fonction variation ?

Appuyez brièvement sur un bouton poussoir pour allumer progressivement jusqu'au dernier niveau mémorisé. Appuyez à nouveau brièvement pour éteindre. Pour varier, maintenez enfoncé : la lumière diminue puis augmente ; relâchez au niveau souhaité.

Quel type de transformateur utiliser pour des lampes basse tension (12V) ?

Utilisez exclusivement des transformateurs électroniques compatibles avec la variation par découpage, ou des transformateurs toriques.

Puis-je utiliser plusieurs récepteurs sur la même voie ?

Oui, vous pouvez associer plusieurs récepteurs (réglés sur le même code maison et unité) pour qu'ils répondent tous aux mêmes ordres depuis une commande.

Comment réinitialiser le télévariateur ?

Aucune réinitialisation spécifique n'est nécessaire. En cas de dysfonctionnement, coupez le courant pendant quelques minutes puis remettez-le. Vérifiez les réglages de voie.

Que faire si la lumière ne s'allume pas ?

Vérifiez que le disjoncteur est enclenché, que le câblage est correct (borne 2 bien connectée), et que les codes maison/unité correspondent à la commande utilisée. Testez avec un bouton poussoir filaire.

MODE D'EMPLOI LD11 X10

COUPER le courant au disjoncteur du circuit.

FIXER le Télé-variateur sur le Rail-DIN à l'aide des griffes prévues à l'arrière.

NOTA: Installer le Télé-variateur à la sortie du disjoncteur du circuit à piloter.

ATTENTION : Il est possible que le Télé-variateur ne se fixe pas correctement sur le rail (problème de dimension), dans ce cas, à l'aide d'un tournevis, augmenter l'espace entre les griffes de fixation métalliques et le dos du Télé-variateur.

REGLER la voie, si nécessaire.

La voie est constituée d'un code MAISON et d'un code UNITE. La voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie) de reconnaître les ordres en provenance d'une commande.

Lettres pour le CODE Maison = Sélecteur ROUGE Positionner le sélecteur sur une LETTRE (A à P) Ce code doit être identique à celui des télécommandes, commandes et programmateurs X'Dom.

Chiffres pour le CODE Unité = Sélecteur NOIR Positionner le sélecteur sur un CHIFFRE (1 à 16) Ce code correspond à la touche de la télécommande (EM, TPC, etc...) ou d'une commande fixe (MT10, SC9100, etc...).

Exemple: VOIE A3 Sélécteur Rouge = A (CODE MAISON) Sélécteur Noir = 3 (CODE UNITE)

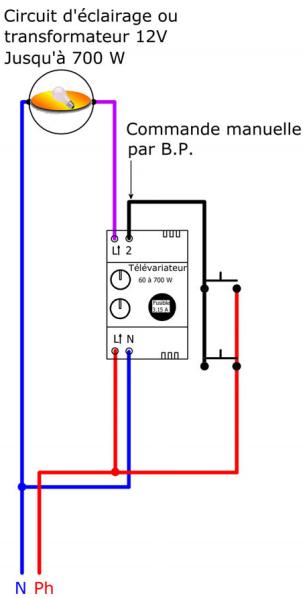

Cabler le Télé-variateur (rappel : couper le courant au disjoncteur du circuit).

Connecter le câble du ou des Boutons Poussoirs à la borne 2 de la partie supérieure du Télé-variateur.

Borne 2: Commande par Boutons Poussoirs Chaque fois que la phase est présente de façon brève, le télé-variateur change d'état. C'est-à-dire: de la position MARCHE à la position ARRET ou inversement. Tant que la phase est présente de façon continue le télé-variateur diminue l'intensité lumineuse jusqu'au niveau le plus bas, puis remonte jusqu'au niveau le plus haut.

Appuyer brièvement sur l'un des Boutons-Poussoirs la lumière s'allume progressivement jusqu'au dernier niveau de variation mémorisé.

Appuyer brièvement à nouveau sur l'un des Boutons-Poussoirs, la lumière s'éteint progressivement.

Appuyer de façon continue sur l'un des Boutons-Poussoirs et relâcher la pression une fois que la lumière a atteint le niveau souhaité.

Fonctionnalités à partir d'une commande sans fil (EM, TPC, etc...)

Touche MARCHE et ARRET

ALLUME ou ETEINT le circuit d'éclairage.

Fonction variation : Touche VARIATION + et - Varie + ou - l'éclairage.

CONSEILS (base de connaissance disponible et mise à jour sur www.xdom.fr)

J'utilise une télécommande, mais impossible d'allumer ou d'éteindre.

• Vérifier et/ou changer la ou les piles de la télécommande.
• Vérifier que le convertisseur est branché au secteur.

Convertisseur radio = RPT, RMA, RMV, TM13, la console SC15 ou SC9100 pour une télécommande radio Convertisseur Infra-rouge = IR7243 pour une télécommande infrarouge

Comment contrôler un circuit de lampes Basse Tension (12V)?

• Utilisez uniquement des transformateurs électroniques compatibles avec la variation par découpage, ou encore des transformateurs toriques.
