GB10 - Détecteur de sécurité X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de bris de glace et crépusculaire
Marque	X10
Modèle	GB10
Dimensions (approx.)	80 x 60 x 30 mm
Poids (approx.)	80 g (sans piles)
Alimentation	2 piles alcalines AA (non fournies)
Fréquence de transmission	Radio, portée jusqu'à 30 m en champ libre
Détection	Bris de glace (vibrations et hautes fréquences) et crépusculaire (luminosité)
Fonction crépusculaire	Allumage automatique des lumières intérieures/extérieures et simulation de présence
Réglage de sensibilité	Position 1 : haute ; Position 2 : faible
Signal de bon fonctionnement	Toutes les 90 minutes vers la console SC15
Compatibilité	X10, Marmitek, gamme X'Dom
Installation	À fixer sur la vitre, piles installées, appairage avec console SC15
Entretien	Changer les piles si le détecteur n'émet plus ; réinitialiser avec la console
Nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Fonctionne même avec double vitrage ; évite les fausses alarmes
Pièces détachées	Piles alcalines standard disponibles dans le commerce
Réparabilité	Remplacement des piles par l'utilisateur ; pour autre problème, contacter le service après-vente
Informations générales	Détecteur de sécurité pour fenêtres et portes vitrées ; notice disponible gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - GB10 X10

Comment installer le détecteur GB10 ?

Fixez le détecteur contre la vitre, insérez 2 piles alcalines neuves, puis placez la console SC15 à proximité. Appuyez sur le bouton TEST du détecteur pour lancer l'appairage.

Comment régler le code MAISON du détecteur ?

Assurez-vous que le code MAISON du détecteur correspond à celui de la console SC15. Utilisez les interrupteurs DIP sur le détecteur pour le régler.

Comment choisir la voie de la console pour le détecteur ?

Appuyez sur le bouton TEST du détecteur autant de fois que le numéro de la voie souhaitée (ex: 5 fois pour la voie E, 12 fois pour la voie L). Maintenez 5 secondes pour valider.

Comment régler la sensibilité du détecteur ?

Utilisez le sélecteur de sensibilité : position 1 pour une sensibilité haute (grande portée), position 2 pour une sensibilité faible (évite les fausses alarmes).

Le détecteur ne fonctionne plus, que faire ?

Changez les piles alcalines et réinitialisez le détecteur en le ré-appairant avec la console SC15. Consultez la base de connaissance sur www.xdom.fr.

Quelle est la portée du signal radio ?

La portée en champ libre est d'environ 30 mètres. Les obstacles (murs, meubles) peuvent réduire cette distance.

Le détecteur GB10 est-il compatible avec d'autres systèmes ?

Oui, il est compatible avec les produits X10, Marmitek et toute la gamme X'Dom. Il fonctionne avec la console SC15.

Comment fonctionne la fonction crépusculaire ?

Le détecteur mesure la luminosité ambiante. Combiné à des récepteurs domotiques, il peut allumer automatiquement les lumières intérieures ou extérieures, et participer à la simulation de présence.

Pourquoi le détecteur envoie-t-il un signal toutes les 90 minutes ?

C'est un signal de 'validation de bon fonctionnement' vers la console SC15. Si ce signal manque, la console ne pourra pas être armée.

Puis-je utiliser le détecteur sur du double vitrage ?

Oui, le capteur GB10 est opérationnel même en cas de double vitrage. Il détecte les vibrations et les hautes fréquences du verre.

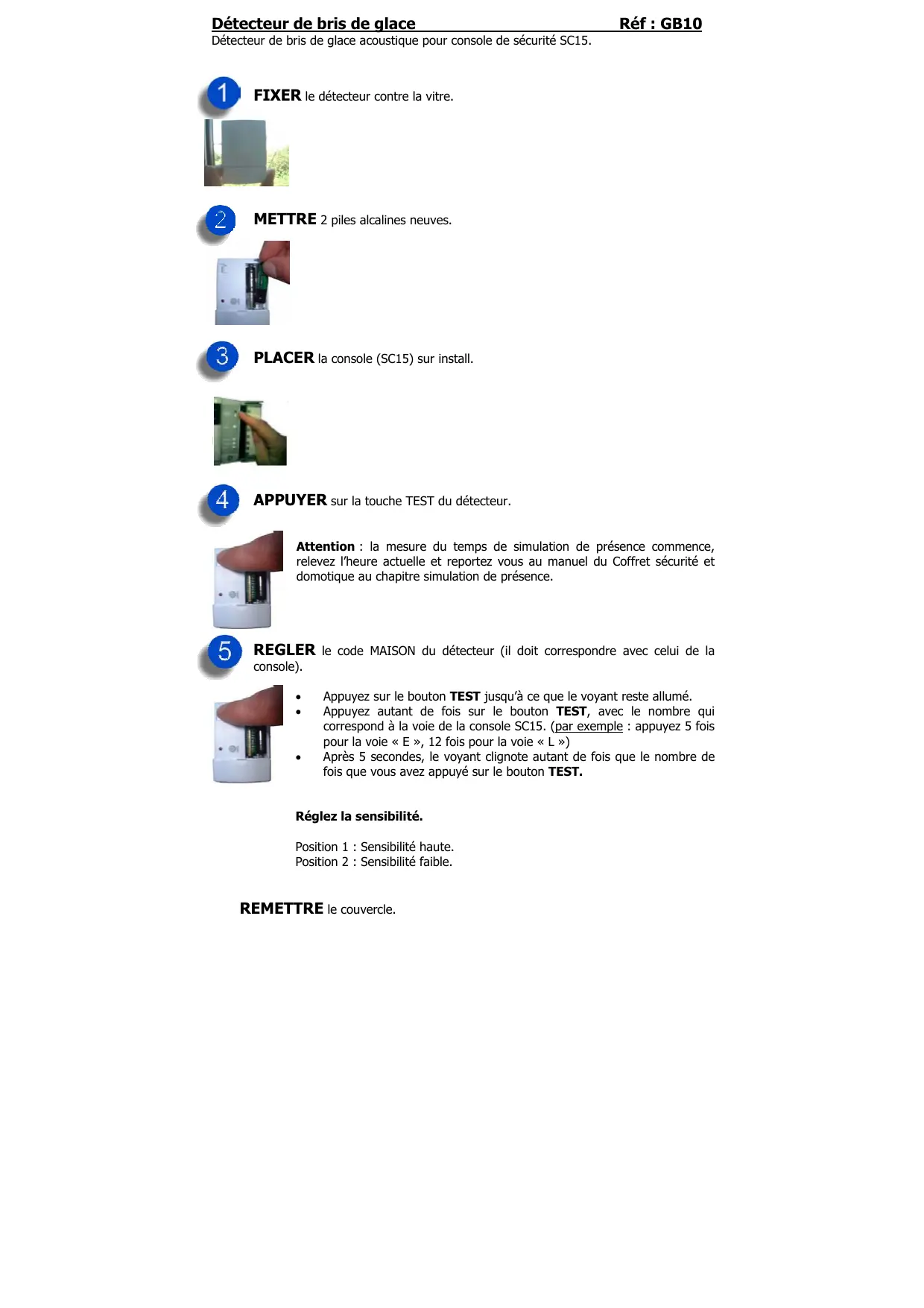

MODE D'EMPLOI GB10 X10

FIXER le détecteur contre la détente.

METTRE 2 piles alcalines neuves.

PLACER la console (SC15) sur l'install.

APPUYER sur la touche TEST du détecteur.

Attention : la mesure du temps de simulation de présence commence, relevez l'heure actuelle et reportez-vous au manuel du Coffret sécurité et domotique au chapitre simulation de présence.

REGLER le code MAISON du détecteur (il doit correspondre avec celui de la console).

• Appuyez sur le bouton TEST jusqu'à ce que le voyant reste allumé.
• Appuyez autant de fois sur le bouton TEST, avec le nombre qui correspond à la voie de la console SC15. (par exemple : appuyez 5 fois pour la voie « E », 12 fois pour la voie « L »)
• Appuyez 5 secondes, le voyant clignote autant de fois que le nombre de fois que vous avez appuyé sur le bouton TEST.

Réglez la sensibilité.

Position 1 : Sensibilité haute.

Position 2 : Sensibilité faible.

REMETTRE le couvercle.

Le détector de bris de glace et crépusculaire est compatible avec l'ensemble des produits sécurité X'DOM. Le capteur, collé sur les parois de la vitre, détecte les vibrations de la vitre et réagit aux hautes fréquences engendrées par un bris de glace.

Le détecteur envoie un signal radio à la console SC15ès détecttion d'un bris de glace ou d'un choc violent sur la vitre. La technologie employée garantit que le signal envoyé ne sera pas perturbé par d'autres signaux perturbateurs. Le capteur GB10 est opérationnel même en cas de double vitrage.

Dès que le système de sécurité est armé, l'alarme sera envoyée lors d'un bris de glace. En effet, le sélecteur permet de régler la sensibilité de réaction du capteur.

Le détecteur envoie toutes les 90 minutes un signal de "validation de bon fonctionnement" à la console de sécurité SC15.

La console ne pourrait pas être armée si le détecteur GB10 ne valide pas son bon fonctionnement.

En plus de la détection de bris de glace, le GB10 intègre la fonction crépusculaire qui, combinée avec des récepteurs domotiques, allumera automatiquement les luminaires intérieurs et/ou extérieurs. La fonction crépusculaire pourra également être utilisée pour le mode "Simulation de Présence" intégré à la console sécurité et domestique SC15.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

Le détector n'émet plus de signaux ?

Changez les piles et réinitialisez le détector avec la console SC15.

Caractéristiques techniques du détecteur GB10.

Niv de sécurité

Fréquence

Portée champ libre

Détction

Piles

Dimensions

Compatibilité : X10, MARMITEK
