FD10 - Tableau électrique X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre CPL (courant porteur en ligne) pour tableau électrique
Marque	X10
Modèle	FD10
Dimensions (approx.)	90 x 70 x 50 mm
Poids (approx.)	200 g
Alimentation	230 V ~ 50 Hz, 63 A max
Fonctions principales	Empêche les signaux CPL de sortir de l'habitation ; supprime les interférences extérieures ; n'interdit pas les signaux EDF (Jour/Nuit, Tempo, EJP)
Installation	Sur rail DIN, à placer après le disjoncteur différentiel et avant les disjoncteurs
Connexions	Borne L entrée (flèche vers le bas), borne L sortie (flèche vers le haut), borne N neutre
Entretien et nettoyage	Aucun entretien requis. Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Couper le disjoncteur principal avant toute intervention. Installation par un professionnel recommandée
Pièces détachées et réparabilité	Produit scellé, non réparable par l'utilisateur. Aucune pièce détachée disponible
Normes	Conforme aux normes en vigueur pour les installations électriques domestiques

FOIRE AUX QUESTIONS - FD10 X10

Où installer le filtre X10 FD10 dans le tableau électrique ?

Placez le filtre après le disjoncteur différentiel de l'habitation et avant les disjoncteurs divisionnaires. Il se monte sur rail DIN.

Comment brancher les bornes L et N ?

Connectez la phase d'entrée sur la borne L avec flèche vers le bas, le neutre (bleu) sur la borne N, et la phase de sortie (vers les fusibles) sur la borne L avec flèche vers le haut.

Peut-on installer ce filtre la tête en bas ?

Oui, dans les tableaux électriques français, il est recommandé de le monter la tête en bas (borne L entrée en bas, borne L sortie en haut).

Ce filtre bloque-t-il les signaux EDF (Jour/Nuit, Tempo) ?

Non, il laisse passer les signaux CPL d'EDF comme le tarif Jour/Nuit, Tempo ou EJP. Il ne filtre que les signaux parasites ou provenant d'autres installations.

Quelle est la puissance maximale supportée ?

Le filtre est conçu pour un courant maximal de 63 A sous 230 V, soit environ 14,5 kVA.

Dois-je couper le courant pour l'installation ?

Oui, avant toute intervention dans le tableau électrique, coupez le disjoncteur principal pour garantir votre sécurité.

Ce filtre est-il compatible avec tous les tableaux électriques ?

Il est compatible avec les tableaux standards équipés de rail DIN et fonctionne sur réseau 230 V 50 Hz.

Puis-je l'installer moi-même ?

L'installation peut être réalisée par un bricoleur averti, mais il est fortement recommandé de faire appel à un électricien professionnel.

Que faire si mon installation CPL ne fonctionne pas après l'installation ?

Vérifiez les connexions : phase et neutre inversés ou mal serrés. Assurez-vous que le filtre est bien placé après le disjoncteur différentiel.

Y a-t-il un entretien périodique à prévoir ?

Non, le filtre ne nécessite aucun entretien. Évitez l'humidité et la poussière excessives.

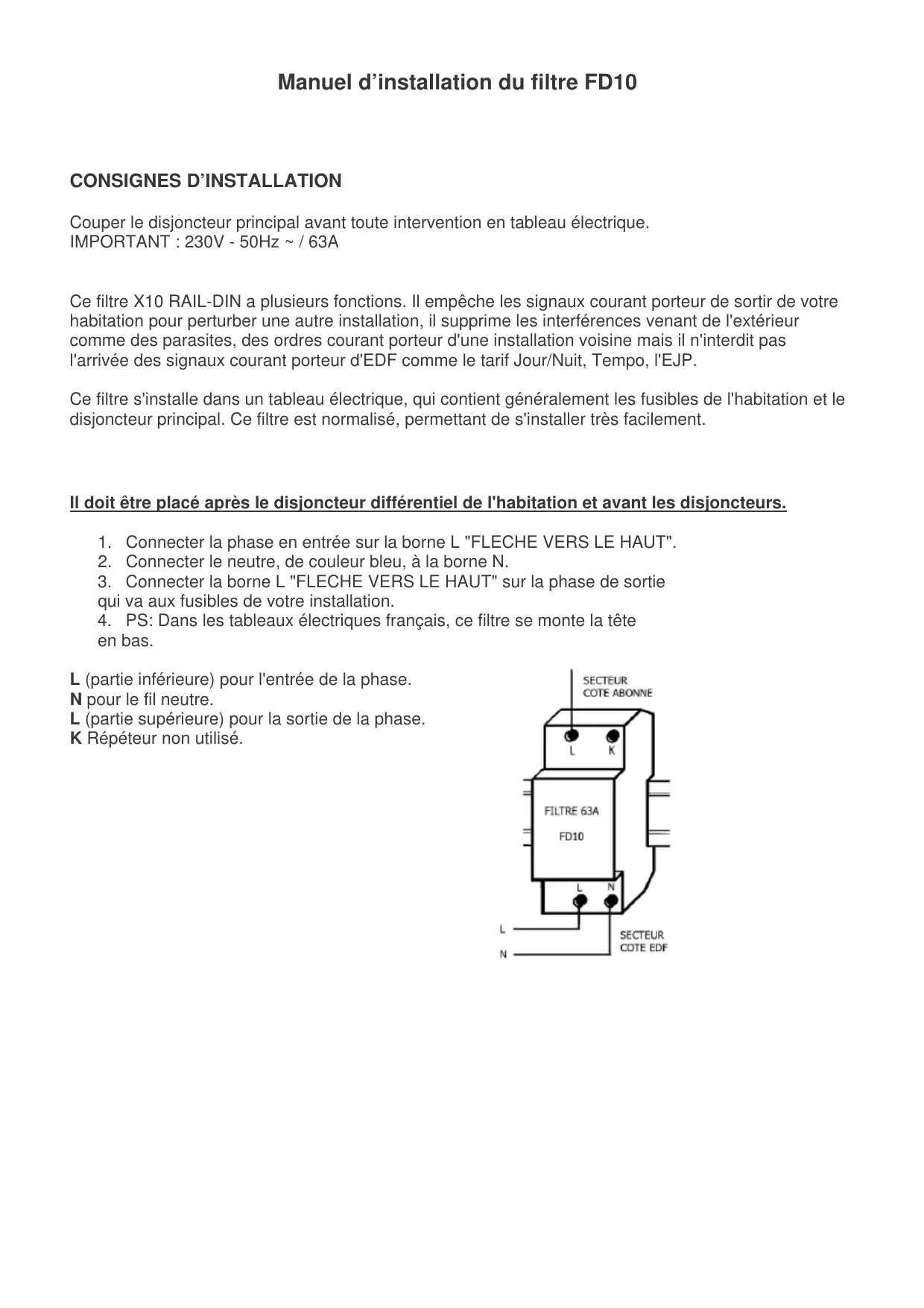

MODE D'EMPLOI FD10 X10

Consignes d'installation

Couper le disjoncteur principal avant toute intervention en tableau électrique.

IMPORTANT : 230V - 50Hz ~ / 63A

Ce filtré X10 RAIL-DIN a plusieurs fonctions. Il empêche les signaux courant porteur de sortir de votre habitation pour perturber une autre installation, il supprime les interférences venant de l'extérieur comme des parasites, des ordres courant porteur d'une installation voisine mais il n'interdit pas l'arrivée des signaux courant porteur d'EDF comme le tarif Jour/Nuit, Tempo, l'EJP.

Ce filtre s'installe dans un tableau électrique, qui contient généralement les fusibles de l'habitation et le disjoncteur principal. Ce filtre est normalisé, permettant de s'installer très facilement.

Il doit être placé après le disjoncteur différentiel de l'habitation et avant les disjoncteurs.

1. Connecter la phase en entrée sur la borne L "FLECHE VERS LE HAUT".
2. Connecter le neutre, de couleur bleu, à la borne N.
3. Connecter la borne L "FLECHE VERS LE HAUT" sur la phase de sortie qui va aux fusibles de votre installation.
4. PS : Dans les tableaux électriques français, ce contrôle se monte la tête en bas.

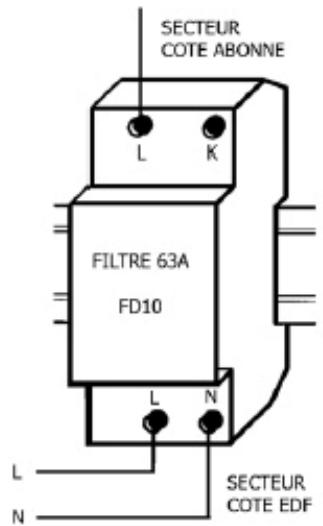

L (partie inférieure) pour l'entrée de la phase. N pour le fil neutre. L (partie supérieure) pour la sortie de la phase. K Repèreur non utilisé.
