EM - Interrupteur mural sans fil X10 - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EM X10 au format PDF.
| Type de produit | Interrupteur mural sans fil |
| Marque | X10 |
| Modèle | EM |
| Alimentation | 1 pile CR2032 (incluse) |
| Dimensions (approx.) | 80 x 80 x 20 mm |
| Poids (approx.) | 50 g (avec pile) |
| Code maison | A à P (par défaut A) |
| Code unité | 1 à 16 (par défaut 1) |
| Fonctions principales | Marche/Arrêt, variation (appui long), programmation des codes |
| Indicateur LED | Vert (marche), Rouge (arrêt), Jaune (programmation) |
| Portée radio | Jusqu'à 30 m en champ libre |
| Fréquence | 433 MHz (typique X10) |
| Fixation murale | Ruban adhésif double face ou vis (non fournies) |
| Entretien | Nettoyer avec un chiffon doux sec |
| Sécurité | Utiliser uniquement des piles CR2032 ; ne pas immerger |
| Pièces détachées | Pile CR2032 disponible dans le commerce |
| Réparabilité | Changement de pile possible ; pas d'autre réparation prévue |
| Température de fonctionnement | 0 °C à 40 °C |
| Compatibilité | Récepteurs X10 (RMA, RMV, MMA, etc.) avec convertisseur RPT si nécessaire |
FOIRE AUX QUESTIONS - EM X10
Questions des utilisateurs sur EM X10
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interrupteur mural sans fil au format PDF gratuitement ! Retrouvez votre notice EM - X10 et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EM de la marque X10.

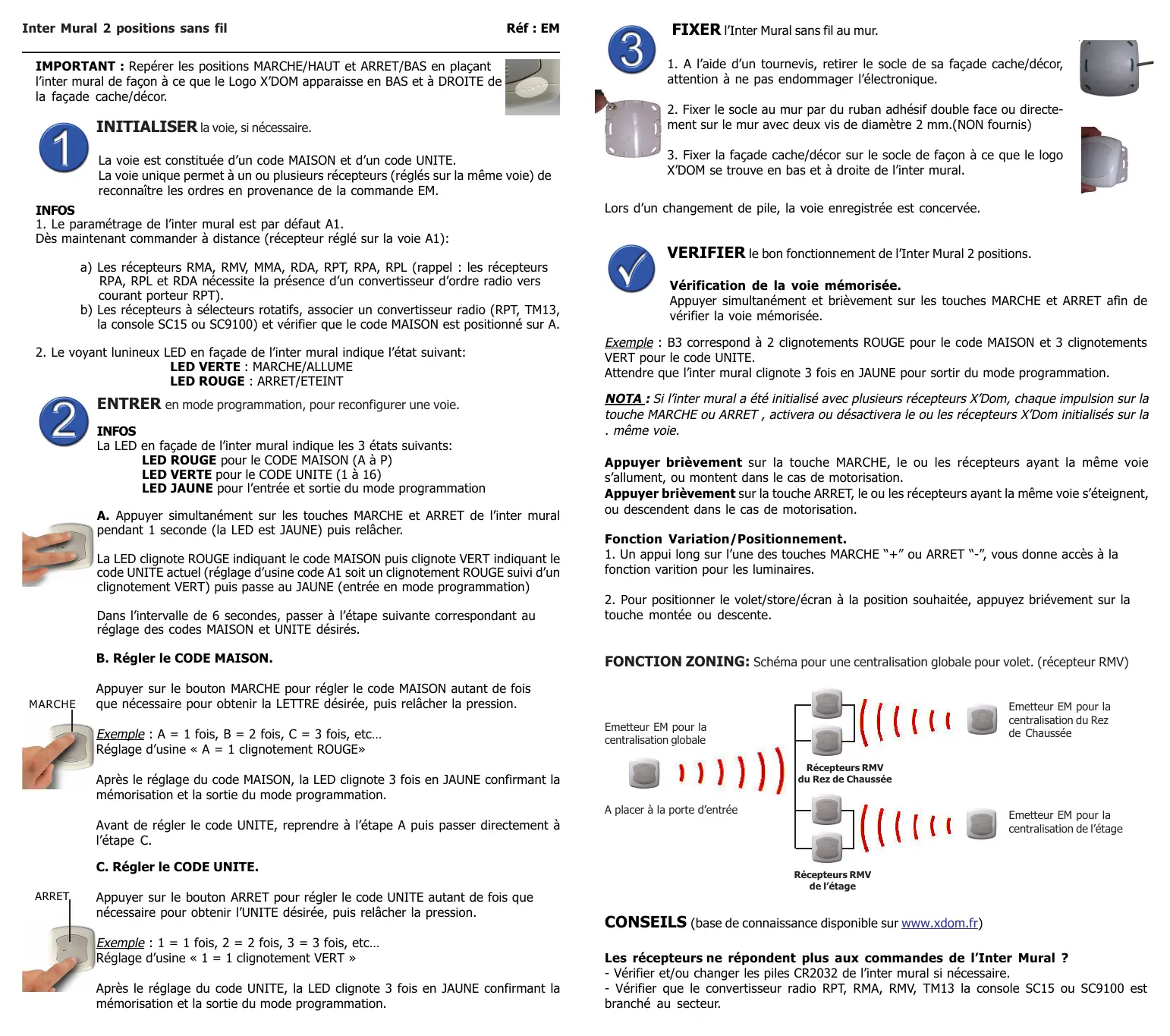

MODE D'EMPLOI EM X10
IMPORTANT : Repérer les positions MARCHE/HAUT et ARRET/BAS en plaçant l'inter mural de façon à ce que le Logo X'DOM apparaisse en BAS et à DROITE de la façade cache/décor.


Initialiser la voie, si nécessaire.
La voie est constituée d'un code MAISON et d'un code UNITE.
La voie unique permet à un ou plusieurs récepteurs (réglés sur la même voie) de reconnaître les ordres en provenance de la commande EM.
- Le paramétrage de l'intermurale est par défaut A1.
Dès maintenant commander à distance (récepteur réglé sur la voie A1):
a) Les récepteurs RMA, RMV, MMA, RDA, RPT, RPA, RPL (rappel : les récepteurs RPA, RPL et RDA nécessitent la présence d'un convertisseur d'ordre radio vers courant porteur RPT). b) Les récepteurs à sélecteurs rotatifs, associer un convertisseur radio (RPT, TM13, la console SC15 ou SC9100) et vérifier que le code MAISON est positionné sur A.
- Le voyant lumineux LED en façade de l'inter mural indique l'état suivant:
LED VERTE : MARCHE/ALLUME
LED ROUGE : ARRET/TEEINT

ENTRER en mode programmation, pour reconfigurer une voie.
La LED en façade de l'inter mural indique les 3 états suivants:
LED ROUGE pour le CODE MAISON (A à P)
LED VERTE pour le CODE UNITE (1 à 16)
LED JAUNE pour l'entrée et sortie du mode programmation

Appuyer simultanément sur les touches MARCHE et ARRET de l'inter mural pendant 1 seconde (la LED est JAUNE) puis relâcher.
La LED clignote ROUGE indiquant le code MAISON puis clignote VERT indiquant le code UNITE actuel (réglage d'usine code A1 soit un clignotement ROUGE suivi d'un clignotement VERT) puis passe au JAUNE (entrée en mode programmation)
Dans l'intervalle de 6 secondes, passer à l'étape suivante correspondant au réglage des codes MAISON et UNITE désirés.
B. régler le code MAISON.

Appuyer sur le bouton MARCHE pour régler le code MAISON autant de fois que nécessaire pour obtenir la LETTRE désirée, puis relâcher la pression.
Exemple : A = 1 fois, B = 2 fois, C = 3 fois, etc...
Réglage d'usine « A = 1 clignotement ROUGE »
Après le réglage du code MAISON, la LED clignote 3 fois en JAUNE confirmant la mémorisation et la sortie du mode programmation.
Avant de régler le code UNITE, reprendre à l'étape A puis passer directement à l'étape C.
C. régler le code UNITE.

Appuyer sur le bouton ARRET pour régler le code UNITE autant de fois que nécessaire pour obtenir l'UNITE désirée, puis relâcher la pression.
Example: 1 = 1 FOIS, 2 = 2 FOIS, 3 = 3 FOIS, etc...
Réglage d'usine « 1 = 1 clignotement VERT »
Après le réglage du code UNITE, la LED clignote 3 fois en JAUNE confirmant la mémorisation et la sortie du mode programmation.

FIXER l'inter murale sans fil au mur.
- A l'aide d'un tournevis, dévisser le socle de sa façade cache/decor, attention à ne pas endommager l'électronique.
- Fixer le socle au mur par du ruban adhésif double face ou directement sur le mur avec deux vis de diamètre 2 mm. (NON fournis)
- Fixer la façade cache/décor sur le socle de façon à ce que le logo X'DOM se trouve en bas et à droite de l'inter mural.


Lors d'un changement de pile, la voie enregistrée est conservée.

Vérification de la voie mémorisée.
Appuyer simultanément et brièvement sur les touches MARCHE et ARRET afin de vérifier la voie mémorisée.
Exemple : B3 correspond à 2 clignotements ROUGE pour le code MAISON et 3 clignotements VERT pour le code UNITE.
Attendre que l'inter mural clignote 3 fois en JAUNE pour sortir du mode programmation.

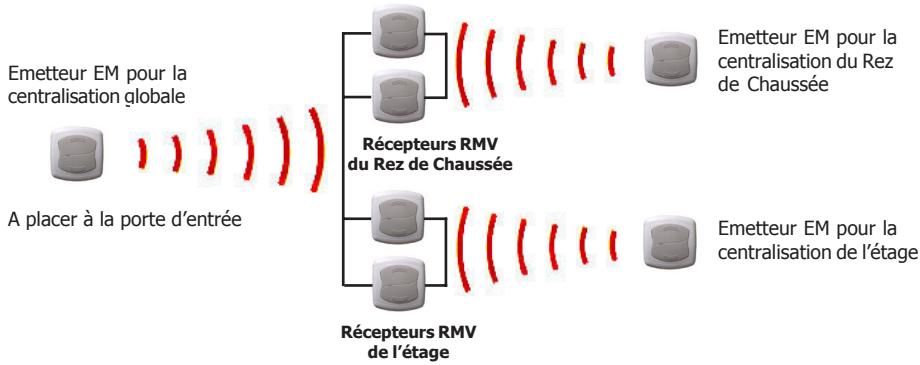

NOTA: Si l'inter mural a été initialisé avec plusieurs récepteurs X'Dom, chaque impulsion sur la touche MARCHE ou ARRET, activera ou désactivera le ou les récepteurs X'Dom initialisés sur la même voie.
Appuyer brièvement sur la touche MARCHE, le ou les récepteurs ayant la même voie s'allument, ou montent dans le cas de motorisation.
Appuyer brièvement sur la touche ARRET, le ou les récepteurs ayant la même voie s'éteignent, ou descendent dans le cas de motorisation.
Fonction variation/positionnement.
- Un appui long sur l'une des touches MARCHE "+" ou ARRET "-", vous donne accès à la fonction variation pour les luminaires.
- Pour positionner le volet/store/écran à la position souhaitée, appuyez brièvement sur la touche montée ou descente.

Les récepteurs ne répondent plus aux commandes de l'inter mural ?
- Vérifier et/ou changer les piles CR2032 de l'inter mural si nécessaire.
- Vérifier que le convertisseur radio RPT, RMA, RMV, TM13 la console SC15 ou SC9100 est branché au secteur.
