DS18 - Détecteur d'ouverture X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur d'ouverture
Marque	X10
Modèle	DS18
Alimentation	2 piles alcalines LR03/AAA
Portée radio	Jusqu'à 30 mètres de la console
Distance max. entre détecteur et contact magnétique	4 mm
Consoles compatibles	SC9100, SC15
Réglage délai d'alarme	MIN (immédiat) ou MAX (30 secondes)
Fonctions principales	Détection d'ouverture de porte/fenêtre, initialisation par code unique, alarme
Sécurité	Contact anti-sabotage
Entretien	Changer les piles si le voyant ne s'allume pas, réinitialiser après changement
Nettoyage	Avec un chiffon doux et sec
Pièces détachées	Piles LR03/AAA, contacts magnétiques supplémentaires (option)
Réparabilité	Remplacement des piles, réinitialisation possible, contacter le revendeur en cas de problème persistant
Dimensions (estimation)	Environ 80 x 30 x 20 mm
Poids (estimation)	Environ 50 g (avec piles)

FOIRE AUX QUESTIONS - DS18 X10

Comment installer le détecteur d'ouverture X10 DS18 ?

Fixez le détecteur sur la porte ou la fenêtre, puis placez le contact magnétique en face à moins de 4 mm. Ouvrez le capot, insérez 2 piles LR03/AAA, paramétrez un code unique en appuyant 4 secondes sur le contact anti-sabotage, puis initialisez-le avec la console en mode INSTALL. Refermez le capot.

Quelle est la portée maximale du détecteur ?

Le détecteur peut être placé jusqu'à 30 mètres de la console de sécurité.

Quel type de piles utiliser et combien ?

Utilisez 2 piles alcalines LR03/AAA en respectant la polarité.

Comment initialiser le détecteur avec la console ?

Placez la console (SC9100 ou SC15) en mode INSTALL, puis appuyez 4 secondes sur le contact anti-sabotage du détecteur. Relâchez, le détecteur choisit un code unique. Ouvrez la porte/fenêtre pour simuler une ouverture : la console émet un BIP confirmant l'initialisation.

Que faire si le détecteur n'émet plus de signaux (voyant ne s'allume pas) ?

Changez les piles et réinitialisez le détecteur avec la console.

Que signifie un clignotement lent de la zone sur la console ?

Cela indique une perte de communication avec le détecteur. Vérifiez les piles et réinitialisez si nécessaire.

Que signifie un clignotement rapide de la zone ?

Un clignotement rapide signifie que la zone a été bypassée ou que la centrale a désactivé le détecteur pour armer le système malgré un problème. Remédiez à la cause (piles, initialisation) pour réactiver le détecteur.

Que faire si le bouton test ne permet pas l'initialisation ?

Changez les piles du détecteur. Si le problème persiste, effacez la zone en défaut et réinitialisez via la console. Contactez votre revendeur si nécessaire.

Comment régler le délai d'alarme (MIN/MAX) ?

Utilisez le sélecteur DELAY sur le détecteur. Position MIN : alarme immédiate (fenêtre). Position MAX : délai de 30 secondes pour entrer chez vous (porte d'entrée). Le délai MAX est réglable uniquement avec une console SC9100.

Puis-je ajouter d'autres détecteurs (fumée, température) au système ?

Oui, vous pouvez ajouter des détecteurs filaires supplémentaires (contacts magnétiques, fumée, température, coupures de courant) en les branchant en série sur les bornes d'entrée contact sec du détecteur, sans mettre les contacts sous tension.

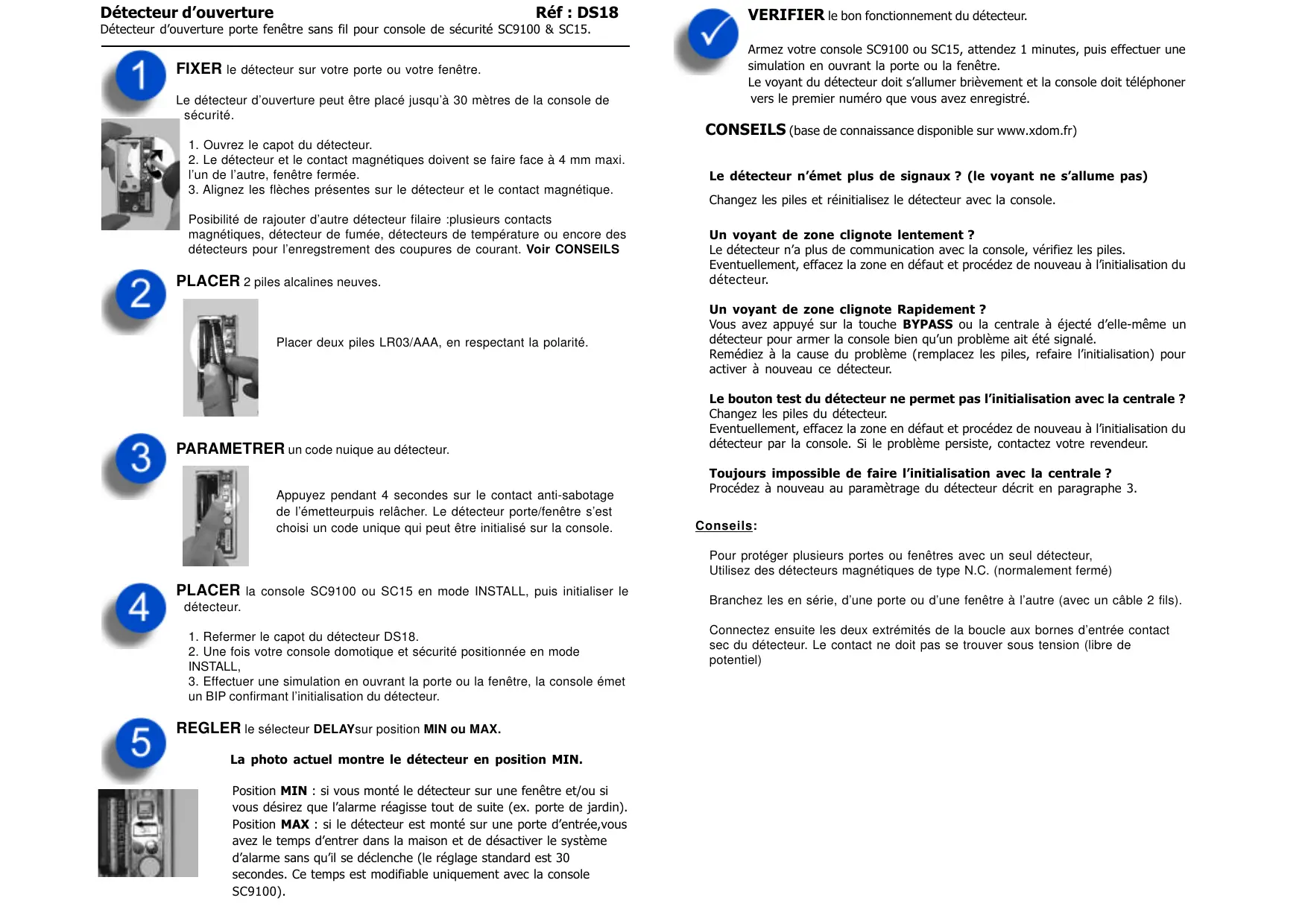

MODE D'EMPLOI DS18 X10

Fixer le détecteur sur votre porte ou votre fenêtre.

Le détecteur d'ouverture peut être placé jusqu'à 30 mètres de la console de sécurité.

1. Ouvrez le capot du détecteur.
2. Le détecteur et le contact magnétiques doivent se faire face à 4 mm maxi l'un de l'autre, fenêtre fermée.
3. Alignez les flèches générées sur le détecteur et le contact magnétique.

Possibilité de rajouter d'autres détecteurs filaires : plusieurs contacts magnétiques, détecteur de fumée, détecteurs de température ou encore des détecteurs pour l'enregistrement des coupures de courant. Voir CONSEILS

PLACER 2 piles alcalines neuves.

Placer deux piles LR03/AAA, en respectant la polarité.

PARAMETRER un code unique au détecteur.

Appuyez pendant 4 secondes sur le contact anti-sabotage de l'émetteur, puis relâcher. Le détector portef/fenêtre s'est choisi un code unique qui peut être initialisé sur la console.

PLACER la console SC9100 ou SC15 en mode INSTALL, puis initialiser le détecteur.

1. Refermer le capot du détecteur DS18.
2. Une fois votre console domotique et sécurité positionnée en mode INSTALL,
3. Effectuer une simulation en ouvrant la porte ou la fenêtre, la console émet un BIP confirmant l'initialisation du détecteur.

REGLER le sélecteur DELAYsur position MIN ou MAX.

La photo actuelle montre le détecteur en position MIN.

Position MIN: si vous montez le détecteur sur une fenêtre et/ou si vous désirez que l'alarme réagisse tout de suite (ex. porte de jardin). Position MAX: si le détecteur est monté sur une porte d'entrée, vous avez le temps d'entrer dans la maison et de désactiver le système d'alarme sans qu'il se déclenche (le réglage standard est 30 secondes. Ce temps est modifiable uniquement avec la console SC9100).

Armez votre console SC9100 ou SC15, attendez 1 minute, puis effectuez une simulation en ouvrant la porte ou la fenêtre.

Le voyant du détecteur doit s'allumer brièvement et la console doit téléphoner vers le premier numéro que vous avez enregistré.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

Le détector n'émet plus de signaux ? (le voyant ne s'allume pas)

Changez les piles et réinitialisez le détecteur avec la console.

Indication de zone clignote lentement?

Le détecteur n'a plus de communication avec la console, vérifie les piles.

Eventuellement, effacez la zone en début et procédez de nouveau à l'initialisation du détecteur.

Avertissement de zone clignote rapidement?

Vouavez appuyez sur la touche BYPASS ou la centrale a ejeete de'elle-meme un detecteur pour armer la console bien qu'un probleme ait ete signale.

Remédiez à la cause du problème (remplacez les piles, refaites l'initialisation) pour activer à nouveau ce détecteur.

Le bouton test du détecteur ne permet pas l'initialisation avec la centrale ?

Changez les piles du détecteur.

Eventuellement, effacez la zone en défaut et procédez de nouveau à l'initialisation du détecteur par la console. Si le problème persiste, contactez votre revendeur.

Toujours impossible de faire l'initialisation avec la centrale?

Procédez à nouveau au paramétrage du détecteur décrit en paragraphe 3.

Conseils:

Pour protéger plusieurs portes ou fenêtres avec un seul détecteur, utilisez des détecteurs magnétiques de type N. C. (normalement fermé)

Branchez les en série, d'une porte ou d'une fenêtre à l'autre (avec un câble 2 fils).

Connectez ensuite les deux extrémités de la boucle aux bornes d'entrée contact sec du détecteur. Le contact ne doit pas se trouver sous tension (libre de potentiel)
