MODE D'EMPLOI DIGIMAX 210-TH10 X10

Thermostat Radio Digital Compatible avec le Maxi Controller

Guide utiliseur

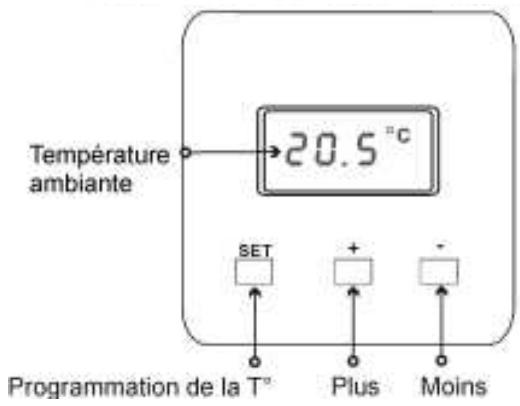

Schéma du thermostat

Scheme du Thermostat RF DigiMax 210-TH10

Le thermostat radio Digimax 210-TH10 ne nécessite aucun câblage et fonctionne lorsqu'il est situé dans dans un rayon de 30 mètres. Le DigiMax 210-TH10 possède un code radio sécurisé qui doit être appris par la console de sécurité Maxi Controller (voir § 8 a) au cours d'une procédure d'installation. Ce code vous assure que le Maxi Controller ne répondra qu'à des messages envoyés par votre thermostat Digimax 210. Cette procédure est décrite à la fin de ce guide utilisateur.

1) Pour commencer :

Enlevez la languette de protection des piles et vérifie que le thermostat fonctionne.

2) Fonctionnement :

Le Thémostat RF DigiMax 210-TH10 est très facile à utiliser. L'écran à cristaux liquides affiche la température ambiente. Pour afficher la température programmée, appuyez sur la touche "SET".

Pour changer le niveau de température programme, maintenez enforcée la touche “SET” et appuyez en même temps sur les boutons “+” ou “-”. L'écran fera défiler les niveaux de température disponibles jusqu'à ce que vous relachieze le bouton “SET”, ce qui revient à valider le dernier niveau de température affchéé. La température ambiente réapparaître alors sur l'écran.

Lorsque le DigiMax 210-TH10 demande à votre système de chauffage de s'allumer, le symbole d'une petite flamme s'affiche en bas à droite de l'écran.

3) Installation :

\section*{Caracteristiques techniques}

Fourchette de températures:	5 °C à 35°C par pas de 1°C ou 16°C à 35°C sélectionnable
Différentiel :	<1°C at 4K par heures
Température de fonctionnement:	0°C à 45°C
Piles :	2 piles alkalines LR6 (AA) 1.5 v
Durée de vie des piles:	2 ans en moyenne
Maintenance :	pas de maintenance nécessaire
Portée du signal radio:	30 mètres environ

Lisez d'abord la totalité des instructions avant de commencer l'installation.

Le Digimax 210-TH10 est un thermostat radio fonctionnant sur piles. Il ne nécessite donc aucun câblage. S'il est destiné à replacer un ancien thermostat à fil, isolez et sécurise les anciens cables, ceux-ci n'était plus nécessaires. N'oubliez pas de couper le secteur lorsque vous enlevez l'ancien thermostat.

4) Emplacement

L'emplacement idéal pour le Thermostat RF DigiMax 210-TH10 se situe à 1,5 mètres au dessus du sol, il doit être facilement accessible, à l'abri des courants d'air et des températures extrêmes. Ne pas le monter sur un mur extérieur, en plein soleil ou au dessus d'un radiateur.

Le fait que le DigiMax 210-TH10 soit un thermostat radio ne signifie pas que le câblage soit simplifié mais surtout qu'il peut être installé n'importe où dans la maison de façon à optimiser vos besoines de chauffage.

Il est recommandé d'effectuer la procédure d'installation avec la console de sécurité Maxi Controller avant de fixer votre thermostat sur le mur, de façon à être certain de son bon fonctionnement à l'emplacement choisi

5) Fixation

1 Le socle en métal fourni doit être posé de façon à permettre une libre circulation de l'air autour du DigiMax 210-TH10. Pour cela un dégagement minimum de 70 mm sans obstacle autour du thermostat est nécessaire.
2 Fixez le socle en métal directement sur un mur plat.
3 Enlevez la bande isolante des piles, vérifie que le thermostat fonctionne et posez-le sur son socle métallique.

6) Configuration

Le thermostat est livre configuré en mode chauffage et avec un seuil de réglage minimum de 5^ Deux fils de selection situés à l'intérieur du thermostat permettent de le reconfigurer.

1 Ouvrez le DigiMax 210-TH10 en dévissant la vis se trouvant sur le côté inférieur, souveze doucement vers le haut la partie supérieure et dégagez-la de la partie inférieure
2 Identifie les deux fils de selection 1 et 2. Utilisez une petite pince coupante ou des ciseaux pour couper le fil de selection désiré.

Vue arrêté du DigiMax 210-TH10

Couper le Fil de selection 1 pour un réglage de celui minimum de température de 16^ Coupez le Fil de selection 2 pour faire apparaitre le symbole de la climatisation à la place de celui du chauffage

3 Le fait de couper le fil de seLECTION 1 établira le niveau minimum de programmation à 16^ (il est de 5^ en sortie d'usine).

Coupez le fil de seLECTION 2 pour faire afficher le symbole de la climatisation au lieu de celui du chauffage.

4 Insérez les piles en respectant les polarités. Refermez le thermostat et revissez la vis. Vérifiez que l'appareil fonctionne correctement et posez le sur son socle mural.

7) Changement de piles

Lorsque les piles sont presque vides, le symbole d'une pile se met à clignoter dans le côté inférieur gauche de l'écran. Ce signe indique qu'elles doivent être replacées dans le mois prochain. Tout à la fin, l'écran commencerà à clignoter et le thermostat cesserà de fonctionner jusqu'à ce que de nouvelles piles soient insérées.

Pour remplaçer les piles, il convient d'appliquer la procédure ci-après.

1 Dévissez la vis se trouvant sous le thermostat et ouvre-le.
2 Enlevez les piles usées et insérez deux nouvelles piles alkaline LR06 (AA) en respectant les polarités. Vérifiéez que l'appareil fonctionne correctement et refermez-le.
3 Reposez-le sur son socle et vérifie que la liaison radio fonctionne toujours. Ceci peut-être aisément réalisé en réglant la température de déclenchement au dessus ou en dessous de la température ambiente, de façon à déclencher et arreter la chaudière plusieurs fois de suite.

8) Connexion au Maxi Controller

a) Fonctionnement général

Vous pouvez relier jusqu'à 4 thermostats DigiMax 210-TH10 au Maxi Controller. Selon les informations émises par chaque thermostat, le Maxi Controller envoie des messages X10 sur le courant porteur pour allumer ou éteindre les modules X10 reliés aux radiateurs ou à la chaudière. Il peut s'agir de Modules DIN (AD10) pour chaudière fonctionnant en 230 volts ou de Modules Universels (UM7206) pour chaudière fonctionnant en bas voltage (jusqu'à 24 V).

Chaque thermostat transmet la température de comport souhaitation et la température ambiente réelle. Il est possible de saisir un écart de variation, compris entre 1 et 9^ , par rapport à l'objet de comfort.

Lorsqu'il est en mode "Disarm" ou "Arm home", le Maxi Controller allumera ou eteindra les modules X10 reliés à la chaudière en fonction de la température ambiente et de la température de comport.

Lorsque la console est en mode "Arm away", l'écart de variation par rapport à la température de comport est appliqué. Supposons que la température ambiente soit de 15^ , le niveau de comport de 20^ et l'écart de variation de 4^ : la température de comport moins l'écart de variation est égale à 20^ - 4^ = 16^ , aussi la console enverra-t-elle un message pour allumer le radiateur ou la chaudière.

Supposons maintain que la température ambiente soit de 19^ , la température de comport moins l'écart de variation est égale à: 20^ - 4^ = 16^ , et donc la console enverra un message pour êtreindre le radiateur ou la chaudière.

b) Installation des thermostats sur la console

1. Placez le bouton "mode" sur la position THERM
2. Pour relier un thermostat à la console, appuyez et maintenez enforcée les touches + et - ensemble pendant 3 secondes. Le DigiMAX 210-TH10 transmettra alors son code radio sécurisé toutes les 10 secondes pendant 5 minutes. Pendant ce temps, le symbole [' ]] clignotera sur l'écran du DigiMax 210-TH10.
3. ÀpRES quelsques secondes, un "bip" provenant de la console de sécurité se produit, et le témoin de la 1ère zone disponible s'allumera, en fonction des thermostats déjà installés.
4. Enoncez alors n'importe qu'elle touche du thermostat pour arrêter la transmission. Le symbole [...] disparaître de l'écran du DigiMax 210-TH10.
5. Répétez cette procédure pour les thermostats 2, 3 et 4. Le 1er thermostat sera attaché à la zone 1, le 2ème à la zone 2..., le 4ème à la zone 4.
6. Sur la console de sécurité, replacez l'interrupteur Mode sur la position Run 1 ou Run 2

Chaque thermostat doit émettre un signal toutes les 5 minutes. Si pendant 20 minutes, la console ne recoit pas de signal de l'un des thermostat, la LED RECORD clignotera. Vous pourrez alors déplacer le bouton mode sur la position THERM, pour identifier celle zone (quel thermostat) pose problème.

Le Maxi Controller transmet un message X10, que l'on peutdécomposer de la façon suivante : le code unité de la zoneallouée, et le code maison de la console augmente de 1.

Par exemple : si la console a comme code maison B :

• la zone 1 (reliée au thermostat 1) généra le message C1
• la zone 2 (reliée au thermostat 2) généra le message C2
• la zone 3 (reliée au thermostat 3) généra le message C3
• la zone 4 (reliée au thermostat 4) généra le message C4

c) Programmation de I'ecart de variation

1. Placez le bouton "Mode" de la console sur la position "Install"
2. Entrez your code PIN (0000 en sortie d'usine)
3. Appuyer sur la touche 9
4. Appuyer sur ENTER
5. Entrez la l'ecart de variation entre 1 et 9 degré calcius
6. Appuyer sur ENTER
7. Repositionnez le bouton Mode sur Run 1 ou Run 2

d) Telefonep

Quand le Maxi Controller est en mode "Arm", il est possible d'utiliser ses fonctions "entrée d'appels", pour appliquer ou non l'écart de variation à la température de comfort

Pour appliquer l'écart de variation

1. Appelez la console de sécurité en utilisant un téléphone - fixe ou mobile - avec clavier numérique
2. La console répond à votre appel par 3 "bips" courts
3. ÀpRES ces bips, saisissez votre code PIN au moyen du clavier de votre téléphone (0000 en sortie d'usine)
4. La console confirme l'exactitude du code PIN en émettant 3 "bips" courts.
5. Saisissez "99#" sur votre clavier de téléphone, vous entendez alors 3 "bips" courts de confirmation
6. L'écart de variation est désormais appliqué à la température de comport.

Pour appliquer strictement le niveau de comport

1. Appelez la console de sécurité à partir d'un téléphone

2. La console répond à votre appel par 3 "bips" courts

3. ÀpRES ces bips, saisissez votre code PIN au moyen du clavier de votre téléphone (0000 en sortie d'usine)

4. La console confirme l'exactitude du code PIN en émettant 3 "bips" courts.

5. Saisissez "99*" sur votre clavier de téléphone, vous entendez alors 3 "bips" courts de confirmation

6. La température de comport est désormais appliquée

e) Pour supprimer un thermostat enregistré sur la console

1. Positionnez le bouton Mode de la console sur la position THERM. Tous les indicateurs des zones occupées s'allument
2. Entrez your code PIN (0000 en sortie d'usine)
3. Appuyez sur la touche 8
4. Appuyer sur ENTER
5. Entrez le thermostat concerne (1 à 4, par ex : enoncez la touche 3 pour le thermostat 3)
6. Appuyer sur ENTER
7. Repositionnez le bouton Mode sur Run 1 ou Run 2 : les indicateurs de zones s'éteignent

f) Dysfonctionnements :

1. Niveau de température minimum

Si vous ne parvenez pas à définir un niveau de température minimum en dessous de 16^ C, vérifie que l'appareil n'a pas été programmé en vue de restreindre le niveau de température minimum à 16^ C. Regardez le chapitre "configuration" dans ce guide d'installation, pour reconfigurer votre apparéil.

2. Probleme de fonctionnement

Si la chaudière ne se met pas en marche lorsque la console de sécurité le lui demande, vérifie l'indicateur de niveau de piles sur l'écran du DigiMax 210-TH10 et changez les piles si nécessaire. Si l'affichage a disparu, vous ave probabilitément manqué le témoin de piles faibles. Remplacez alors les piles. Si les piles sont enlevées plus de 5 à 10 minutes, il sera peut-être nécessaire de refaire l'installation sur la console de sécurité.

DECLARATION CE DE CONFORMITE

Nous, X10 EUROPE 3 Rue de Penthièvre 75008 Paris France, déclarons que le produit suivant :Thermostat DIGIMAX 210-TH10, est en conformité avec les exigences essentielles applicables et en particulier celle de la directive 1999/5/CE et des normes suivantes:

Procedure suivie:Annexe IV de la Directive 1999/5/EC

Radio: Norme EN 300 200-1

CEM: Norme EN 301 489-3

Sécurité électric: Normes EN 60950: 2000

Date:05.06.2002

F.Rossi

Approval Engineer
