AW10 - Interrupteur électrique X10 - Notice d'utilisation et mode d'emploi gratuit

Marque	X10
Modèle	AW10
Type de produit	Interrupteur électrique (commande et récepteur)
Installation	Boîte murale encastrée à vis, diamètre 65 mm, profondeur 40 mm
Dimensions	57 x 58 x 47 mm
Alimentation	Secteur 250 V, consommation 2,5 W
Puissance max appareil	2500 W
Puissance max lampe classique	500 W
Puissance max lampe économique	400 W
Puissance max lampe halogène	500 W
Puissance max basse tension	400 W
Puissance max moteur	1 A
Autres charges max	10 A
Fonctions principales	Allumage/extinction par interrupteur local ou télécommande X10, réglage de voie (maison et unité) par sélecteurs rotatifs
Réglage voie	Sélecteurs rotatifs (rouge pour code maison A-P, noir pour code unité 1-16)
Neutre	Indispensable
Variation	Non
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant au disjoncteur avant installation. Respecter les schémas de câblage.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil.

FOIRE AUX QUESTIONS - AW10 X10

Pourquoi le neutre est-il indispensable sur l'AW10 ?

Le neutre est nécessaire pour alimenter le récepteur. Sans lui, l'interrupteur ne fonctionne pas. Vérifiez la présence d'un fil bleu dans votre boîte d'encastrement.

Comment régler les sélecteurs MAISON et UNITE ?

Le sélecteur rouge (MAISON) choisit une lettre de A à P, le sélecteur noir (UNITE) un chiffre de 1 à 16. Ceux-ci doivent correspondre aux codes de votre télécommande X10.

Que faire si je n'ai pas de fil bleu (neutre) ?

Le neutre étant indispensable, réservez ce récepteur pour une autre application où vous disposez d'une alimentation complète phase + neutre.

Puis-je utiliser l'AW10 en va-et-vient ?

Oui, mais l'autre interrupteur doit contenir les fils nécessaires. Consultez le schéma de câblage fourni dans la notice.

Comment associer l'AW10 à une télécommande ?

Réglez les sélecteurs sur la même lettre (MAISON) et le même chiffre (UNITE) que ceux programmés sur la télécommande. Exemple : pour la touche 3, mettez UNITÉ sur 3.

Quelle est la puissance maximale supportée ?

L'appareil supporte jusqu'à 2500 W pour un appareil classique, mais des limites spécifiques s'appliquent : 500 W pour lampe classique, 400 W pour lampe économique, etc.

L'AW10 permet-il la variation d'intensité ?

Non, l'AW10 est un interrupteur tout-ou-rien. Il n'a pas de fonction variateur.

Comment installer l'AW10 dans une boîte d'encastrement ?

Fixez la plaque métallique sur une boîte de 65 mm. Retirez le cache, câblez après avoir coupé le courant, puis remontez le tout. Veillez à orienter la partie isolante de la plaque vers le bas.

Que faire si le cache ne se clipse pas correctement ?

Le revêtement du mur est peut-être trop écaillé. Réajustez la position du récepteur pour que les ergots s'enclenchent.

Comment tester l'AW10 après installation ?

Ré-enclenchez le disjoncteur, puis appuyez brièvement sur la partie haute ou basse de l'interrupteur. La lumière ou l'appareil doit s'allumer ou s'éteindre.

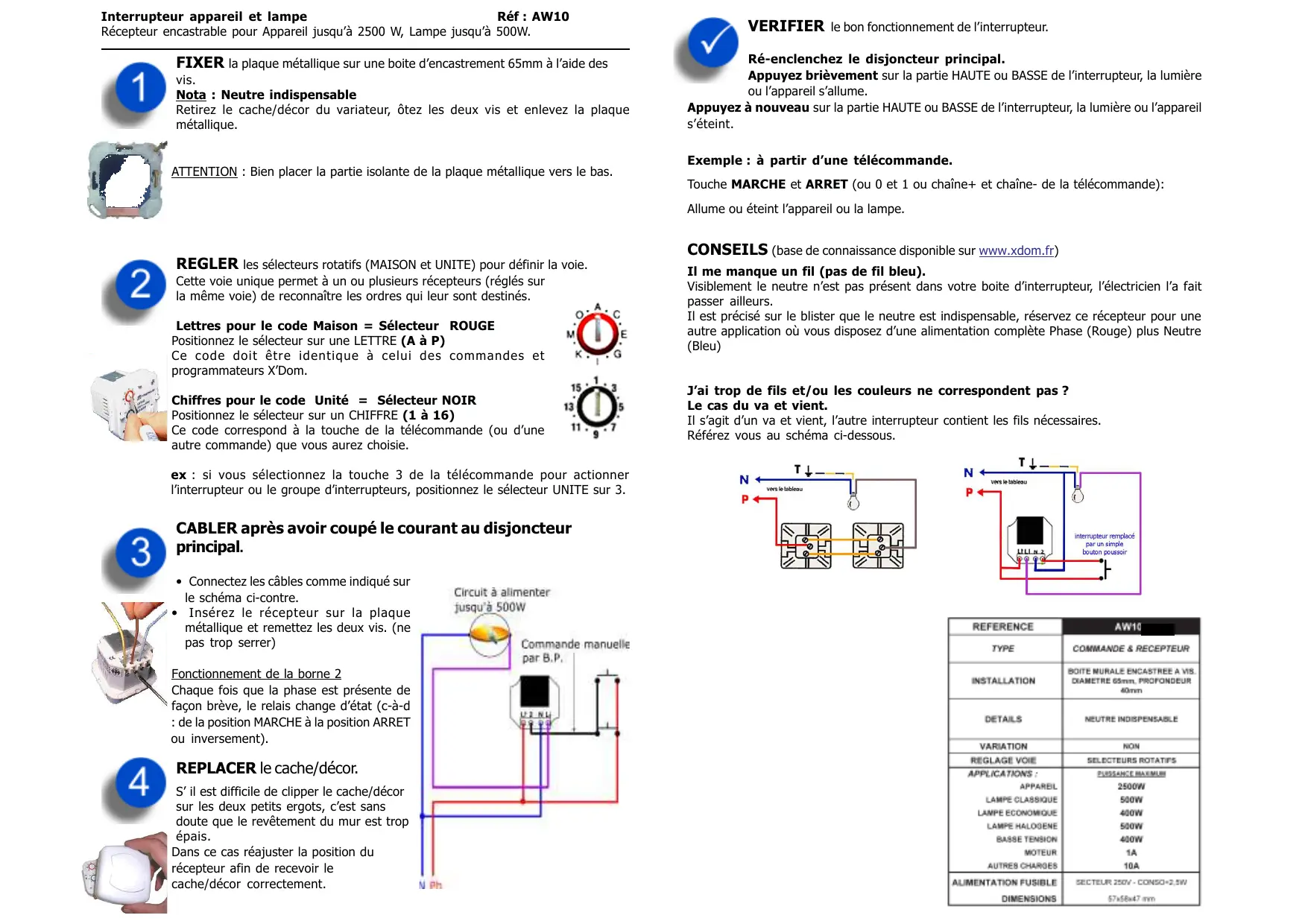

MODE D'EMPLOI AW10 X10

FIXER la plaque métallique sur une boîte d'encastrement 65mm à l'aide des vis.

Note: Neutre indispensable

Retirez le cache/décor du variateur, ôtez les deux vis et enlevez la plaque métallique.

ATTENTION : Bien placer la partie isolante de la plaque métallique vers le bas.

REGLER les sélecteurs rotatifs (MAISON et UNITE) pour définir la voie.

Cette voie unique permet à un ou plusieurs récepteurs (régles sur la même voie) de reconnaître les ordres qui leur sont destinés.

Lettres pour le code Maison = Sélecteur ROUGE

Positionnez le sélecteur sur une LETTRE (A à P)

Ce code doit être identique à celui des commandes et programmateurs X'Dom.

Chiffres pour le code Unité = Sélecteur NOIR

Positionnez le sélecteur sur un CHIFFRE (1 à 16)

Ce code correspond à la touche de la télécommande (ou d'une autre commande) que vous aurez sélectionnée.

ex : si vous sélectionnez la touche 3 de la télécommande pour actionner l'interrupteur ou le groupe d'interrupteurs, positionnez le sélecteur UNITE sur 3.

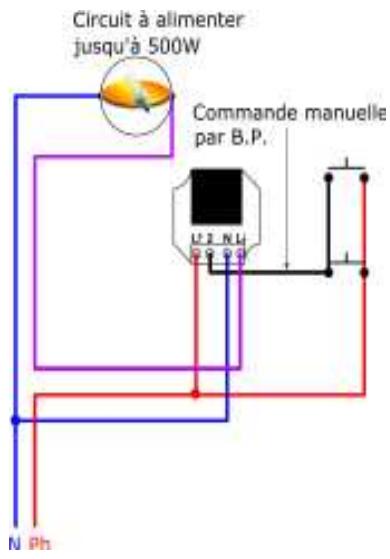

CABLER après avoir coupé le courant au disjoncteur principal.

• Connectez les câbles comme indiqué sur le schéma ci-contre.
• Insérez le récepteur sur la plaque métallique et remettez les deux vis. (ne pas trop serrer)

Fonctionnement de la borne 2

Chaque fais que la phase est presente de façon brève, le relais change d'etat (c-à-d : de la position MARCHÉ à la position ARRET ou inversement).

REPLACER le cache/décor.

Si il est difficile de clipper le cache/décor sur les deux petits ergots, c'est sans doute que le revêtement du mur est trop écaillé.

Dans ce cas, réajuster la position du récepteur afin de recevoir le cache/décor correctement.

Ré-enclenchez le disjoncteur principal.

Appuyez brièvement sur la partie HAUTE ou BASSE de l'interrupteur, la lumière ou l'appareil s'allume.

Appuyez à nouveau sur la partie HAUTE ou BASSE de l'interrupteur, la lumière ou l'appareil s'éteint.

Exemple : à partir d'une télécommande.

Touche MARCHE et ARRET (ou 0 et 1 ou chaîne+ et chaîne- de la télécommande):

Allume ou éteint l'appareil ou la lampe.

CONSEILS (base de connaissances disponible sur www.xdom.fr)

Il me manque un fil (pas de fil bleu).

Visiblement le neutre n'est pas présent dans votre boîte d'interrupteur, l'électricien l'a fait passer ailleurs.

Il est précisé sur le blister que le neutre est indispensable, réservez ce récepteur pour une autre application où vous disposez d'une alimentation complète Phase (Rouge) plus Neutre (Bleu)

J'ai trop de fils et/ou les couleurs ne correspondent pas ?

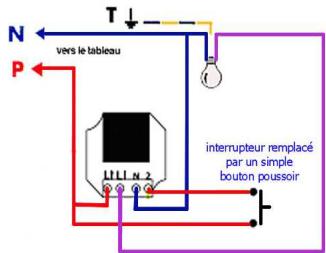

Le cas du va et vient.

Il s'agit d'un va et vient, l'autre interrupteur contient les fils nécessaires.

Référez-vous au schéma ci-dessous.

REFERENCE	AW10
TYPE	COMMANDE & RECEPTEUR
INSTALLATION	BOITE MURALE ENCASTREE A VIS. DIAMETRE 65mm, PROFONDEUR 40mm
DETAILS	NEUTRE INDISPENSABLE
VARIATION	NON
RÉGLAGE VOICE	SELECTeurs ROTATIFS
APPLICATIONS :	PUSSANCE MAJIMAIRE
APPAREL	2500W
LAMPE CLASSIQUE	500W
LAMPE ECONOMIQUE	400W
LAMPE HALOGENE	500W
BASSE TENSION	400W
MOTEUR	1A
AUTRES CHARGES	10A
ALIMENTATION FUSIBLE	SECTEUR 250V - CONSO=2,5W
DIMENSIONS	57x58x47 mm
