AM12 - Prise électrique X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur X10 pour prises électriques
Marque	X10
Modèle	AM12
Dimensions	123 x 53 x 34 mm
Alimentation	Secteur 250 V, consommation < 2,5 W
Type d'installation	Prise murale
Réglage de voie	Sélecteurs rotatifs (code maison A-P, code unité 1-16)
Variation	Non (uniquement allumage/extinction)
Allumage manuel	Possible via l'interrupteur d'origine de l'appareil
Puissance max - Appareil	3500 W
Puissance max - Lampe classique	500 W
Puissance max - Lampe économique	400 W
Puissance max - Lampe halogène	500 W (protégée par fusible)
Puissance max - Basse tension	400 W
Puissance max - Moteur	1 A
Puissance max - Autres charges	10 A / 16 A
Fonctions principales	Réception des commandes X10 pour allumer/éteindre des appareils
Entretien et nettoyage	Débrancher avant nettoyage ; essuyer avec un chiffon sec
Sécurité	Ne pas utiliser avec une rallonge anti-foudre ; respecter les puissances max
Informations générales	Fonctionne avec les télécommandes X10 (TM12, TM13, IR7243)

FOIRE AUX QUESTIONS - AM12 X10

Comment régler les codes maison et unité sur le récepteur AM12 ?

Utilisez le sélecteur rouge pour choisir une lettre de A à P (code maison) et le sélecteur noir pour un chiffre de 1 à 16 (code unité). Ces codes doivent correspondre à ceux de votre télécommande ou programmateur X'Dom.

Que faire si ma télécommande n'allume ni n'éteint le récepteur ?

Vérifiez que le récepteur interface (TM12/TM13 pour radio, IR7243 pour infrarouge) est bien branché au secteur. Assurez-vous également que les codes maison et unité sont correctement réglés.

Pourquoi le récepteur fait 'clic-clic' plusieurs fois avant de s'éteindre ?

Essayez de brancher le récepteur sur une autre prise et un autre appareil. Évitez d'inverser phase et neutre. Si le problème persiste, contactez le service de support.

Le récepteur s'allume puis se bloque, que faire ?

Cela peut être dû à un variateur d'origine défectueux dans la lampe. Remplacez la lampe ou retirez le variateur.

Peut-on brancher une lampe halogène sur ce récepteur ?

Oui, à condition que la lampe halogène ne dépasse pas 500 W et soit protégée par un fusible. Le variateur d'origine peut être conservé mais doit rester allumé au niveau souhaité.

Puis-je utiliser une rallonge multiprises avec le récepteur ?

Oui, à condition que la rallonge ne soit pas de type anti-foudre ou anti-surtension.

Quelle est la puissance maximale pour un appareil branché sur le récepteur ?

La puissance maximale est de 3500 W pour un appareil, 500 W pour une lampe classique, 400 W pour une lampe économique, 500 W pour une lampe halogène, 400 W pour une basse tension, 1 A pour un moteur, et 10/16 A pour d'autres charges.

Comment allumer manuellement un appareil connecté au récepteur ?

Éteignez puis rallumez l'interrupteur d'origine de l'appareil. Cela allumera l'appareil localement sans avoir besoin de télécommande.

Quels types de télécommandes sont compatibles avec le AM12 ?

Le AM12 fonctionne avec les télécommandes X10, notamment via un récepteur interface TM12 ou TM13 pour les signaux radio, ou IR7243 pour l'infrarouge.

Dois-je laisser l'interrupteur de l'appareil en position allumé ?

Oui, pour que le récepteur puisse contrôler l'appareil, l'interrupteur de l'appareil ou de la lampe doit rester en position 'allumé' en permanence.

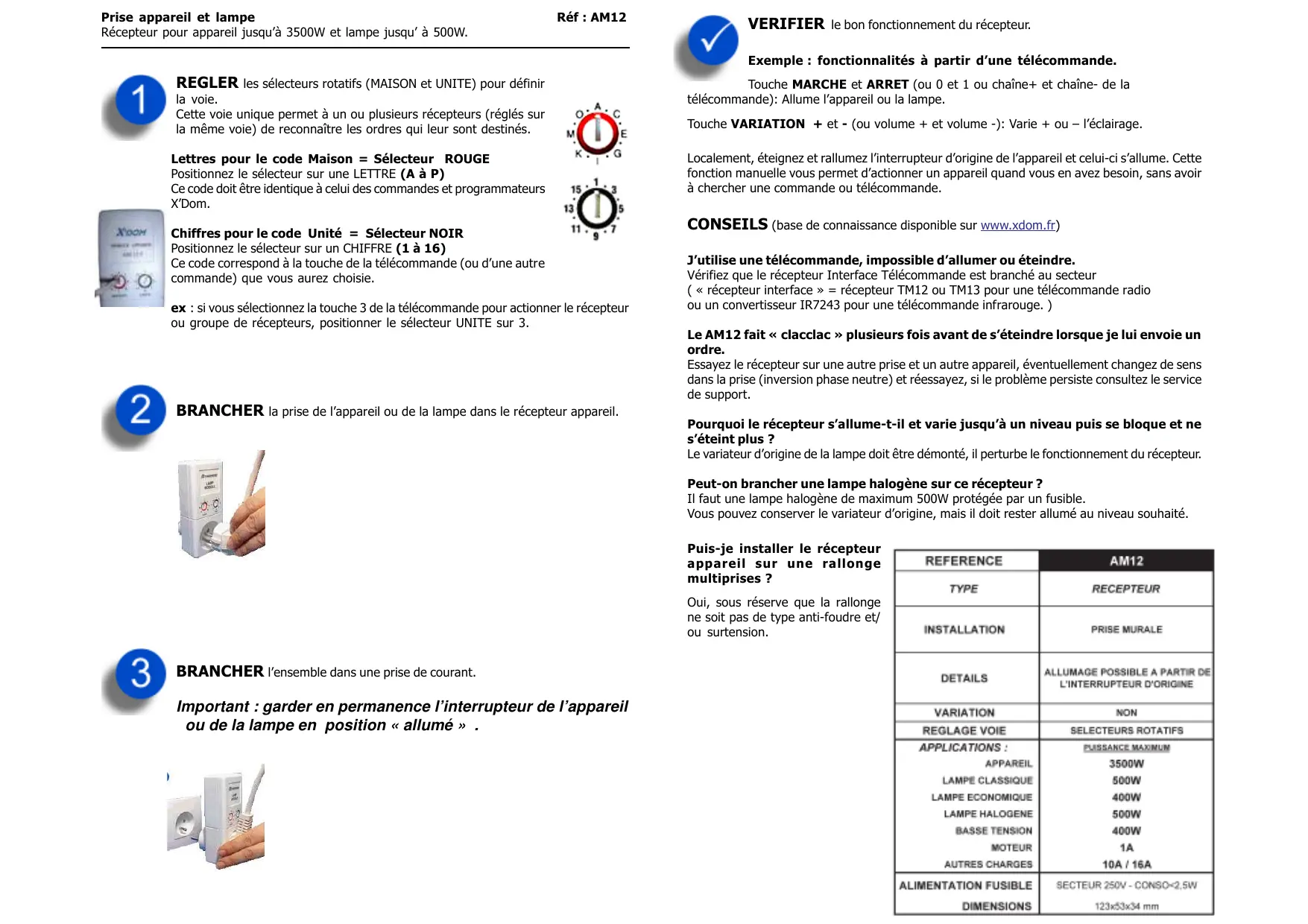

MODE D'EMPLOI AM12 X10

REGLER les selecteurs rotatifs (MAISON et UNITE) pour définir la voie.

Cette voie unique permet à un ou plusieurs récepteurs (régles sur la même voie) de reconnaître les ordres qui leur sont destinés.

Lettres pour le code Maison = Sélecteur ROUGE

Positionnez le sélecteur sur une LETTRE (A à P)

Ce code doit être identique à celui des commandes et programmateurs X'Dom.

Chiffres pour le code Unité = Sélecteur NOIR

Positionne le sélecteur sur un CHIFFRE (1 à 16)

Ce code correspond à la touche de la télécommande (ou d'une autre commande) que vous aurez sélectionnée.

ex : si vous sélectionnez la touche 3 de la télécommande pour actionner le récepteur ou groupe de récepteurs, positionner le/selecteur UNITE sur 3.

BRANCHER la prise de l'appareil ou de la lampe dans le récepteur appareil.

BRANCHER l'ensemble dans une prise de courant.

Important : garder en permanence l'interrupteur de l'appareil ou de la lampe en position « allumé ».

Exemple: fonctionnalités à partir d'une télécommande.

Touches MARCHE et ARRET (ou 0 et 1 ou chaîne+ et chaîne- de la télécommande): Allume l'appareil ou la lampe.

Touchette VARIATION + et - (ou volume + et volume -): Varie + ou - l'éclairage.

Localement, éteignez et rallumez l'interrupteur d'origine de l'appareil et celui-ci s'allume. Cette fonction manuelle vous permet d'actionner un appareil quand vous en avez besoin, sans avoir à rechercher une commande ou télécommande.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

J'utilise une télécommande, impossible d'allumer ou d'éteindre.

Vérifiez que le récepteur Interface Télécommande est branché au secteur ( « récepteur interface » = récepteur TM12 ou TM13 pour une télécommande radio ou un convertisseur IR7243 pour une télécommande infrarouge.)

Le AM12 fait « clic-clic » plusieurs fois avant de s'éteindre lorsque je lui envoie un ordre.

Essayez le récepteur sur une autre prise et un autre appareil, évitez éventuellement de changer de sens dans la prise (inversion phase neutre) et réessayez, si le problème persiste consultez le service de support.

Pourquoi le récepteur s'allume-t-il et varie jusqu'à un niveau puis se bloque et ne s'éteint plus?

Le variateur d'origine de la lampe doit être démoli, il perturbe le fonctionnement du récepteur.

Peut-on brancher une lampe halogène sur ce récepteur ?

Il faut une lampe halogène de maximum 500W protégée par un fusible.

Vous pouvez conserver le variateur d'origine, mais il doit rester allumé au niveau souhaité.

Puis-je installer le récepteur appareil sur une rallongemultiprises?

Oui, sous réserve que la rallonge soit pas de type anti-foudre et/ou surtension.

REFERENCE	AM12
TYPE	RECEPTEUR
INSTALLATION	PRISE MURALE
DETAILS	ALLUMAGE POSSIBLE A PARTIR DE L'INTERRUPTEUR D'ORIGINE
VARIATION	NON
REGLAGE VOIE	SELECTEURS ROTATIFS
APPLICATIONS :	PUSSANCE MAXIMUM
APPAREIL	3500W
LAMPE CLASSIQUE	500W
LAMPE ECONOMIQUE	400W
LAMPE HALOGENE	500W
BASSE TENSION	400W
MOTEUR	1A
AUTRES CHARGES	10A / 16A
ALIMENTATION FUSIBLE	SECTEUR 250V - CONSO<2,5W
DIMENSIONS	123x53x34 mm
