VK50SE - Émetteur vidéo X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur vidéo sans fil 2,4 GHz
Marque	X10
Modèle	VK50SE
Alimentation	220 V CA, 50 Hz
Fréquence de fonctionnement	2,4 GHz
Nombre de canaux	4
Portée maximale	40 m (champ ouvert)
Méthode de modulation	FM (vidéo/audio)
Niveau d'entrée vidéo	1 V cc (typique)
Niveau d'entrée audio	1 V cc (typique)
Impédance d'entrée vidéo	75 ohms
Impédance d'entrée audio	600 ohms
Bande passante audio	20 - 18 000 Hz
Niveau de sortie vidéo (récepteur)	1 V cc (typique)
Niveau de sortie audio (récepteur)	1 V cc (typique)
Puissance RF de l'émetteur	50 000 μV/m à 3 m
Connectivité	Câble PC fourni (prise vidéo et audio), prise SCART ou RCA
Fonctions principales	Transmet l'écran du PC sur le téléviseur, télécommande PC incluse, amplificateur intégré
Entretien	Nettoyer avec un chiffon sec et doux, éviter l'humidité
Sécurité	Utiliser uniquement avec l'alimentation spécifiée, ne pas ouvrir l'appareil
Pièces détachées / Réparabilité	Contacter le service après-vente X10 pour les réparations
Certifications	CE, EN 300 440-3, EN 301 489-3
Contenu de la boîte	Unité émettrice, unité réceptrice, câbles, télécommande PC

FOIRE AUX QUESTIONS - VK50SE X10

Comment connecter l'émetteur vidéo VK50SE à mon PC ?

Branchez le câble PC fourni sur la sortie vidéo de votre carte graphique et sur la sortie audio de votre carte son. Connectez l'autre extrémité du câble à l'unité émettrice X10.

Quelle est la portée maximale du signal ?

La portée est d'environ 40 mètres en champ ouvert. Les murs et obstacles peuvent réduire cette distance.

Comment changer de canal pour éviter les interférences ?

L'émetteur et le récepteur disposent de 4 canaux. Utilisez les commutateurs sur les appareils pour sélectionner le même canal, en évitant ceux utilisés par d'autres dispositifs.

L'émetteur fonctionne-t-il avec tous les téléviseurs ?

Oui, via les entrées SCART ou RCA (péritel). Assurez-vous que votre TV dispose de ces connecteurs.

Puis-je utiliser la télécommande PC pour contrôler mon ordinateur ?

Oui, la télécommande PC sans fil 433 MHz incluse permet de contrôler votre PC depuis votre canapé.

Que faire si l'image est de mauvaise qualité ?

Vérifiez les connexions, changez de canal, ou rapprochez l'émetteur et le récepteur. Évitez les sources d'interférences comme les routeurs WiFi.

L'appareil doit-il être branché en permanence ?

Oui, l'émetteur et le récepteur nécessitent une alimentation secteur (220 V). Aucune batterie intégrée.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou de liquides.

Y a-t-il un délai entre l'émission et la réception ?

Le système utilise la modulation FM, ce qui entraîne un délai négligeable, imperceptible pour une utilisation vidéo normale.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation électrique et le branchement. Si le problème persiste, contactez le service après-vente X10.

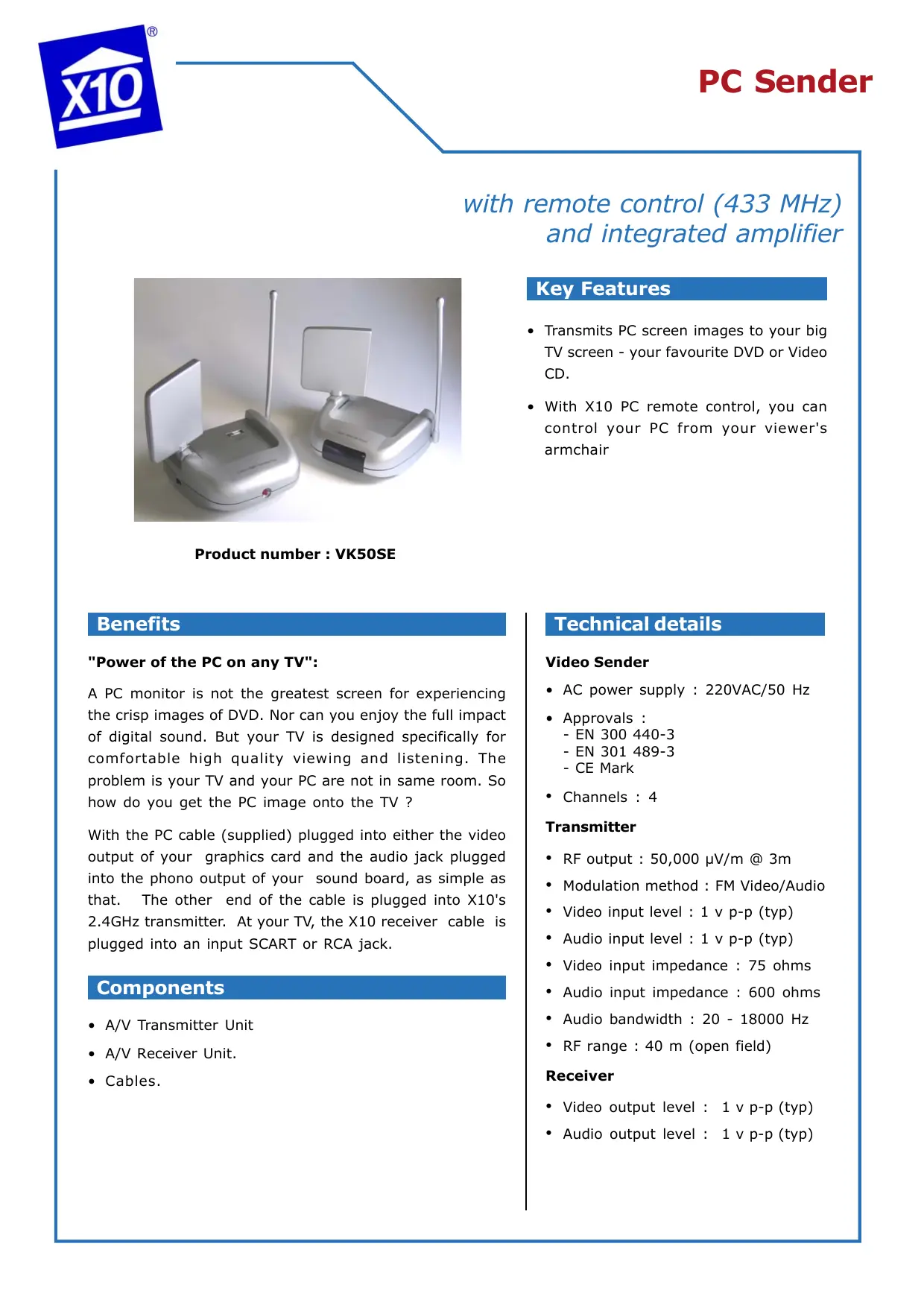

MODE D'EMPLOI VK50SE X10

with remote control (433 MHz) and integrated amplifier

Product number : VK50SE

Key Features

Transmits PC screen images to your big TV screen - your favourite DVD or Video CD.
- With X10 PC remote control, you can control your PC from your viewer's armchair

Benefits

"Power of the PC on any TV":

A PC monitor is not the greatest screen for experiencing the crisp images of DVD. Nor can you enjoy the full impact of digital sound. But your TV is designed specifically for comfortable high quality viewing and listening. The problem is your TV and your PC are not in same room. So how do you get the PC image onto the TV?

With the PC cable (supplied) plugged into either the video output of your graphics card and the audio jack plugged into the phono output of your sound board, as simple as that. The other end of the cable is plugged into X10's 2.4GHz transmitter. At your TV, the X10 receiver cable is plugged into an input SCART or RCA jack.

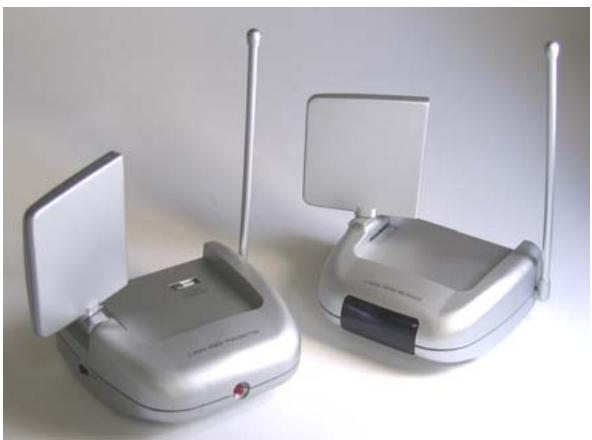

Components

A/V Transmitter Unit
A/V Receiver Unit.
- Cables.

Technical details

Video Sender

• AC power supply : 220VAC/50 Hz
• Approvals :
• EN 300 440-3
• EN 301 489-3
• CE Mark
  Channels:4

Transmitter

• RF output : 50,000 μV/m @ 3m
• Modulation method : FM Video/Audio
  Video input level : 1 v p-p (typ)
  Audio input level : 1 v p-p (typ)
• Video input impedance : 75 ohms
• Audio input impedance : 600 ohms
• Audio bandwidth : 20 - 18000 Hz
• RF range : 40 m (open field)

Receiver

Video output level : 1 v p-p (typ)
Audio output level : 1 v p-p (typ)
