Type de produit	Module électronique pour protocole courant porteur X10
Marque	X10
Modèle	TW7223
Référence produit	XM10E
Dimensions (approx.)	80 x 50 x 30 mm
Poids (approx.)	100 g
Alimentation	230 V AC +10%/-15%, 50 Hz
Consommation	2,5 mA à 18 mA selon niveau logique
Fréquence porteuse	120 kHz ± 2 kHz
Interface série	Entrée/sortie collecteur ouvert, niveaux logiques 0,8 V (0) et 4-20 V (1)
Détection passage à zéro	Sortie avec retard max 100 μs
Fonctions principales	Émission/réception de signaux X10 sur courant porteur, synchronisation réseau
Tension d'isolation	4 kV rms 50 Hz pendant 1 minute
Température de fonctionnement	0 °C à 50 °C (estimation)
Température de stockage	-20 °C à 70 °C (estimation)
Normes	EN50065-1 Classe 116, marquage CE
Indicateur LED	Témoin de mise sous tension et clignotement lors de communication X10
Installation	Branchement sur secteur 230 V et connexion RJ11 à l'équipement OEM
Entretien	Nettoyer avec un chiffon sec et doux
Pièces détachées	Module non réparable, aucun consommable

FOIRE AUX QUESTIONS - TW7223 X10

Qu'est-ce que le module TW7223 X10 ?

Le TW7223 est un module électronique conçu pour les OEMs souhaitant intégrer le protocole courant porteur X10 dans leurs équipements. Il permet la transmission de commandes via le réseau électrique 230 V.

Comment installer le module TW7223 ?

Branchez le câble secteur sur une prise 230 V, puis reliez le câble fourni aux prises RJ11 sur la XM10E et à votre équipement. La LED témoin s'allume pour indiquer la mise sous tension.

Que signifie la LED sur le module ?

La LED s'allume fixe lorsque le module est sous tension. Elle clignote lorsque des signaux X10 sont émis ou reçus.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être du 230 V AC avec une tolérance de +10%/-15% à 50 Hz.

Quels sont les niveaux logiques pour l'entrée série ?

Le niveau logique '1' est compris entre 4 V et 20 V avec une consommation de 2,5 à 18 mA. Le niveau '0' est inférieur à 0,8 V avec environ 0,1 mA.

Ce module est-il compatible avec tous les équipements X10 ?

Oui, il est conçu pour fonctionner avec les modules X10 standards. L'interface série permet une intégration facile dans des équipements OEM.

Quelle est la fréquence porteuse utilisée ?

La fréquence porteuse est de 120 kHz ± 2 kHz, conforme à la norme EN50065-1 classe 116.

Quelle est la tension d'isolation maximale ?

Le module supporte une tension d'isolation de 4 kV rms à 50 Hz pendant 1 minute.

Comment entretenir le module TW7223 ?

Pour l'entretien, utilisez un chiffon sec et doux pour nettoyer la surface. Ne pas utiliser de liquides ni de produits abrasifs.

Où trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

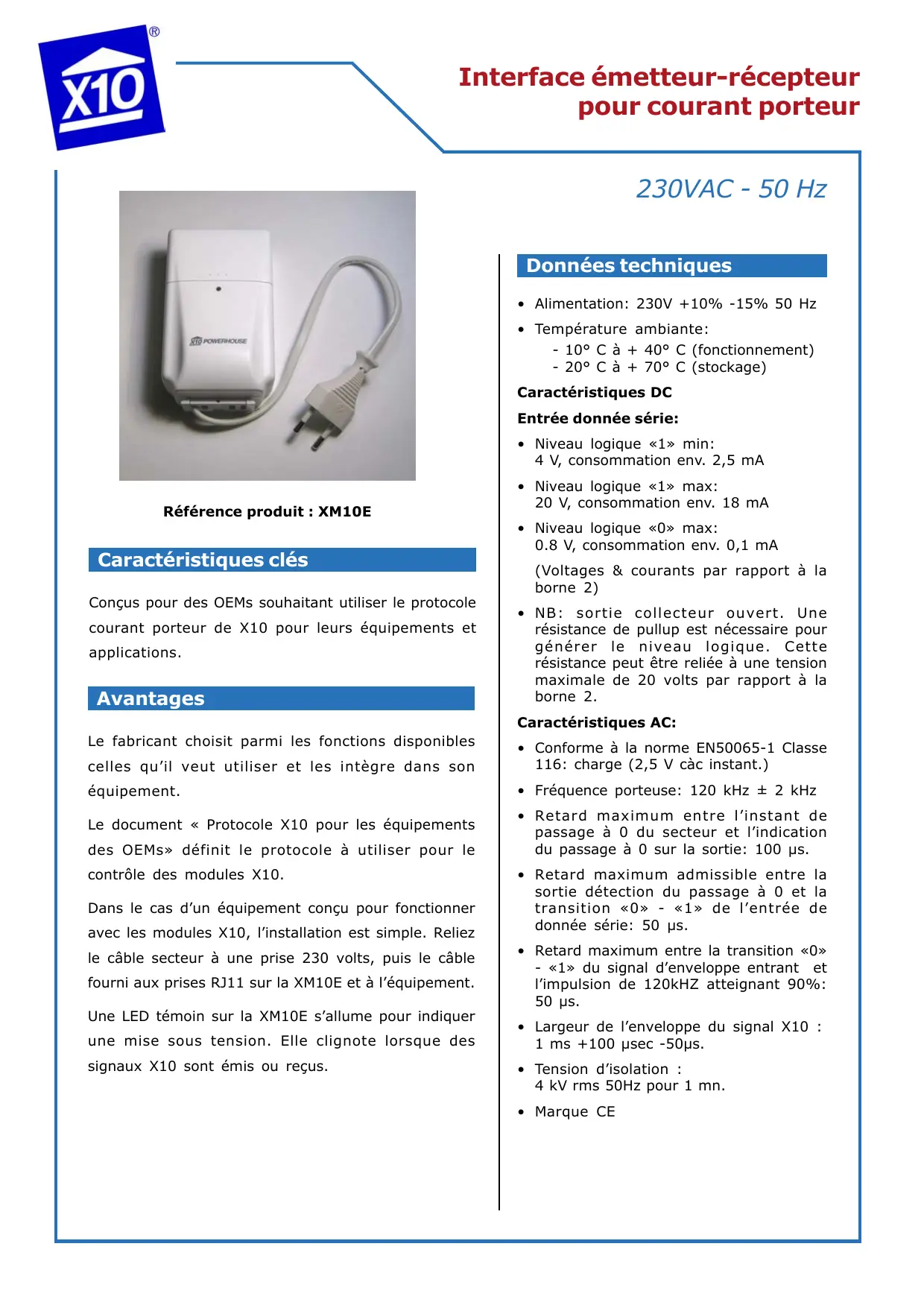

MODE D'EMPLOI TW7223 X10

Référence produit : XM10E

Caractéristiques clés

Conçus pour des OEMs souhaitant utiliser le protocole courant porteur de X10 pour leurs équipements et applications.

Avantages

Le fabricant désigne parmi les fonctions disponibles celles qu'il peut utiliser et les intègre dans son équipement.

Le document « Protocole X10 pour les équipements des OEMs » définit le protocole à utiliser pour le contrôle des modules X10.

Dans le cas d'un équipement conçu pour fonctionner avec les modules X10, l'installation est simple. Reliez le câble secteur à une prise 230 volts, puis le câble fourni aux prises RJ11 sur la XM10E et à l'équipement.

Une LED témoin sur la XM10E s'allume pour indiquer une mise sous tension. Elle clignote lorsque des signaux X10 sont émis ou reçus.

230VAC - 50 Hz

Données techniques

• Alimentation: 230V + 10% - 15% 50 Hz
• Température ambiantes: - C à + C (fonctionnement) - C à + C (stockage)

Entrée donnée série:

• Niveau logique «1» min: 4 V, consommation env. 2,5 mA
• Niveau logique «1» max: 20 V, consommation env. 18 mA
• Niveau logique «0» max: 0.8 V, consommation env. 0,1 mA (Voltages & courants par rapport à la borne 2)
• NB : sortie collecteur ouvert. Une résistance de pull-up est nécessaire pour générer le niveau logique. Cette résistance peut être reliée à une tension maximale de 20 volts par rapport à la borne 2.

Charactéristiques AC:

• Conforme à la norme EN50065-1 Classe 116: charge (2,5 V AC instant.)
• Fréquence porteuse: 120 kHz ± 2 kHz
• Retard maximum entre l'instant de passage à 0 du secteur et l'indication du passage à 0 sur la sortie: 100 μs
• Retard maximum admissible entre la sortie détection du passage à 0 et la transition «0» - «1» de l'entrée de donnée série: 50 μs.
• Retard maximum entre la transition «0» - «1» du signal d'enveloppe entrant et l'impulsion de 120kHz atteignant 90%: 50 μs. Largeur de l'enveloppe du signal X10 : 1 ms +100 μs -50 μs. Tension d'iso1ation : 4 kV rms 50 Hz pour 1 mn.
• Marque CE
