TM13E - Convertisseur électrique X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur électrique radio/courant porteur
Marque	X10
Modèle	TM13E
Alimentation	230 V ~ ±10 %, 50 Hz
Consommation	≤ 20 mA (capacitif)
Puissance max. charge (incandescente)	300 W
Puissance max. charge (inductive)	2 A
Puissance max. charge (résistive)	5 A
Fréquence radio	433,92 MHz
Courant porteur	120 kHz ± 2 kHz, 2,5 Vpk-pk
Sensibilité signal radio	15 mVpp min / 50 mVpp max à 120 kHz
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Dimensions (sans prise)	52 × 122 × 33 mm (L × H × P)
Normes CEM	EN 50065-1, EN 50082-1
Normes sécurité	EN 60950, EN 60065
Marquage	CE
Fonctions principales	Conversion des signaux radio en signaux courant porteur X10 ; contrôle jusqu'à 16 modules X10 ; prise intégrée ; compatible avec toutes les télécommandes X10 sans fil ; protocole STANDARD ; interrogable par CM11E

FOIRE AUX QUESTIONS - TM13E X10

Quel est le type de produit du TM13E X10 ?

Le TM13E est un convertisseur électrique radio/courant porteur qui permet de contrôler des modules X10 via signaux radio ou courant porteur.

Quelle tension d'alimentation requiert le TM13E ?

Il fonctionne sur une tension de 230 V ~ ±10 %, 50 Hz, avec une consommation propre de ≤ 20 mA capacitif.

Quelle puissance maximale peut-on brancher sur la prise intégrée ?

La prise supporte 300 W pour les lampes à incandescence, 2 A pour les charges inductives et 5 A pour les charges résistives.

Le TM13E est-il compatible avec les télécommandes X10 sans fil ?

Oui, il est compatible avec toutes les télécommandes X10 sans fil et les interrupteurs muraux, captant leurs signaux radio à 433,92 MHz.

Puis-je utiliser le TM13E comme simple récepteur de signaux 230 V ?

Oui, en plus de sa fonction de conversion, il peut servir de récepteur de signaux 230 V pour activer directement l'appareil branché sur sa prise intégrée.

Comment fonctionne la conversion radio/courant porteur ?

Le TM13E capte les signaux radio émis par une télécommande et les retransmet sur le réseau électrique en courant porteur à 120 kHz, permettant de commander d'autres modules X10.

Le TM13E peut-il être contrôlé par un PC ?

Oui, il peut être interrogé par l'interface CM11E (Interface PC) pour connaître son état (On/Off) et exécuter des macros associées.

Quelles sont les dimensions du TM13E ?

Sans la prise, il mesure 52 × 122 × 33 mm (largeur × hauteur × profondeur).

Quels types de charges sont supportés par la prise ?

Elle supporte les charges incandescentes (300 W max), inductives (2 A max) et résistives (5 A max).

Le TM13E est-il livré avec différents types de prises ?

Oui, il est disponible dans une large gamme de prises : britannique, allemande, française, italienne, suisse, australienne, etc.

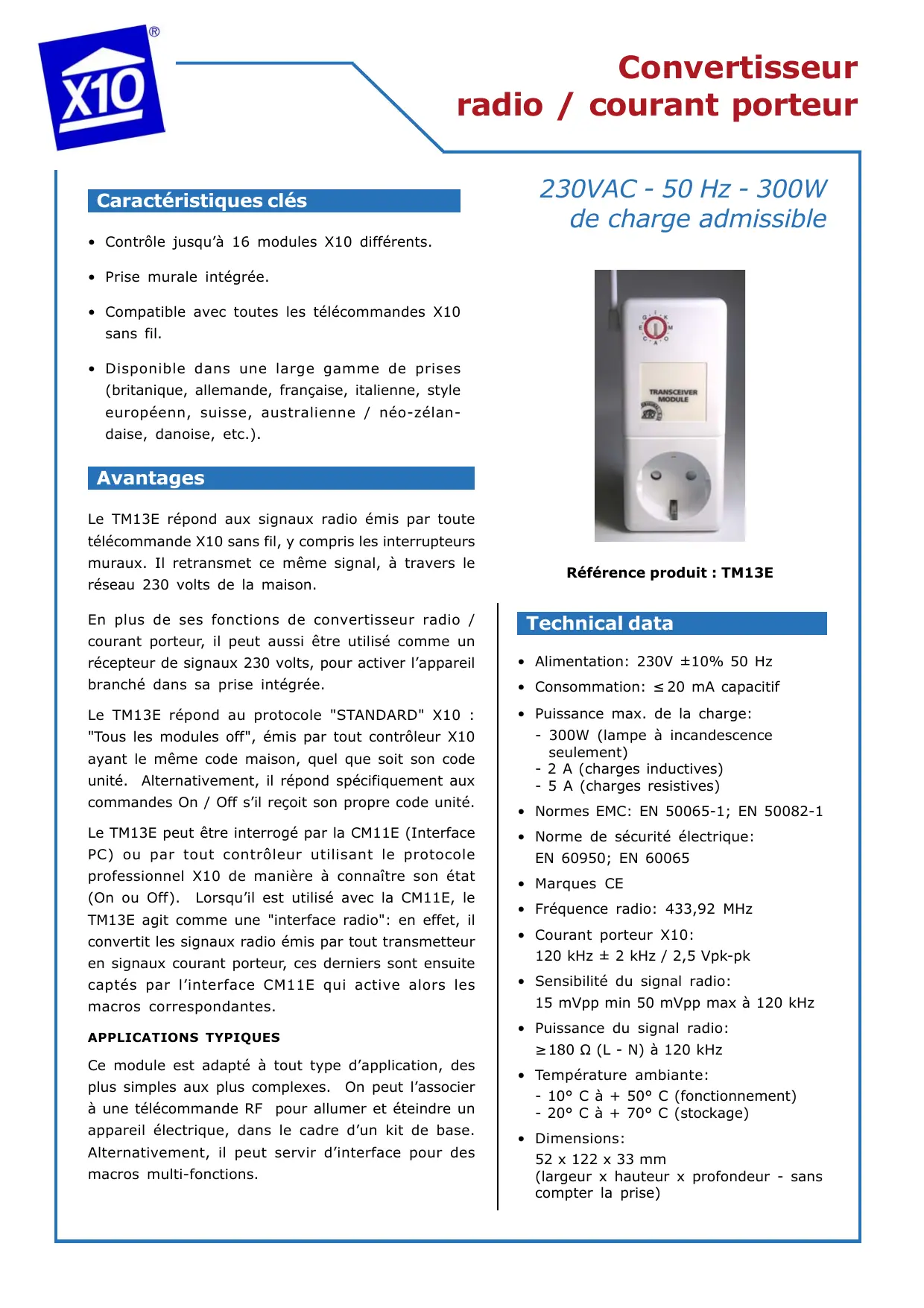

MODE D'EMPLOI TM13E X10

Caractéristiques clés

• Contrôle jusqu'à 16 modules X10 différents.
• Prise murale intégrée.
• Compatible avec toutes les télécommandes X10 sans fil.
• Disponible dans une large gamme de prises (britannique, allemande, française, italienne, style européen, suisse, australienne / néo-zélandaise, danoise, etc.).

Avantages

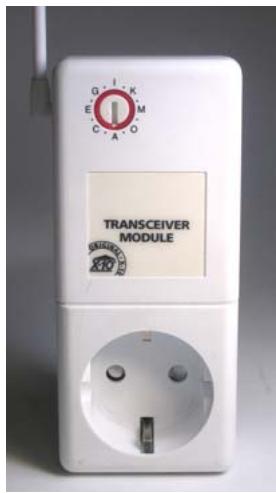

Le TM13E répond aux signaux radio émis par toute télécommande X10 sans fil, y compris les interrupteurs muraux. Il retransmet ce même signal, à travers le réseau 230 volts de la maison.

En plus de ses fonctions de convertisseur radio / courant porteur, il peut aussi être utilisé comme un récepteur de signaux 230 volts, pour activer l'appareil branché dans sa prise intégrée.

Le TM13E répond au protocole "STANDARD" X10 : "Tous les modules off", émis par tout contrôleur X10 ayant le même code maison, quel que soit son code unité. Alternativement, il répond spécifiquement aux commandes On / Off s'il reçoit son propre code unité.

Le TM13E peut être interrogé par la CM11E (Interface PC) ou par tout contrôleur utilisant le protocole professionnel X10 de manière à connaître son état (On ou Off). Lorsqu'il est utilisé avec la CM11E, le TM13E agit comme une "interface radio" : en effet, il convertit les signaux radio émis par tout transmetteur en signaux courant porteur, ces derniers sont ensuite captés par l'interface CM11E qui active alors les macros correspondantes.

Ce module est adapté à tout type d'application, des plus simples aux plus complexes. On peut l'associer à une télécommande RF pour allumer et éteindre un appareil électrique, dans le cadre d'un kit de base. Alternativement, il peut servir d'interface pour des macros multi-fonctions.

230VAC - 50 Hz - 300W

de charge admissible

Référence produit : TM13E

• Alimentation: 230 ~V ± 10 %, 50 Hz
• Consommation: ≤ 20 mA capacitif
• Puissance max. de la charge:
• 300W (lampe à incandescence seulement)
• 2 A (charges inductives)
• 5 A (charges résistives)
• Normes EMC : EN 50065-1 ; EN 50082-1
• Norme de sécurité électrique : EN 60950 ; EN 60065
• Marques CE
• Fréquence radio: 433,92 MHz Courant porteur X10: 120kHz± 2kHz / 2,5 Vpk-pk
• Sensibilité du signal radio: 15 mVpp min 50 mVpp max à 120 kHz Puissance du signal radio: ≥ 180 (L-N) à 120kHz
• Température ambiantе: - 10° C à + 50° C (fonctionnement) - 20° C à + 70° C (stockage)
• Dimensions: 52 × 122 × 33 mm (largeur x hauteur x profondeur - sans compter la prise)
