RF7243 - Domotique X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini-Controller IR/RF pour domotique
Marque	X10
Modèle	RF7243
Catégorie	Domotique
Dimensions (L x H x P)	115 × 95 × 30 mm
Alimentation	230 VAC / 50 Hz
Fréquence du courant porteur	120 kHz / 2,5 Vc-c
Fréquence radio du récepteur	433,92 MHz
Nombre de modules contrôlables	Jusqu'à 8 modules (16 avec télécommande X10)
Type de signal reçu	Infrarouge (IR) et radiofréquence (RF)
Type de signal émis	Courant porteur en ligne (CPL) via réseau 230 V
Fonction d'extinction générale	Oui, extinction de tous les modules par une seule pression
Normes EMC	EN 301 489-3, EN50065-1
Norme de sécurité	EN60065
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Matériau du boîtier	Plastique ABS (estimation)
Utilisation prévue	Contrôle à distance des lumières et appareils électriques

FOIRE AUX QUESTIONS - RF7243 X10

Comment installer le Mini-Controller RF7243 ?

Branchez le Mini-Controller sur une prise secteur 230 V. Il est prêt à l'emploi. Pour contrôler des modules, vous devez les associer en suivant la procédure décrite dans la notice.

Combien de modules puis-je contrôler avec un seul RF7243 ?

Le RF7243 peut contrôler jusqu'à 8 modules directement, et jusqu'à 16 modules si vous utilisez une télécommande X10 compatible.

Puis-je utiliser n'importe quelle télécommande universelle avec ce Mini-Controller ?

Oui, à condition qu'elle soit compatible X10 et qu'elle émette des signaux infrarouges (IR) ou radiofréquence (RF) à 433,92 MHz.

Comment éteindre tous les appareils d'un seul coup ?

Appuyez sur le bouton All Off du Mini-Controller ou de votre télécommande. Tous les modules X10 connectés s'éteindront simultanément.

Le RF7243 fonctionne-t-il sans télécommande ?

Oui, vous pouvez utiliser les boutons situés sur le boîtier du Mini-Controller pour allumer ou éteindre manuellement les modules.

Quelle est la portée du signal radio ?

La portée typique est d'environ 30 mètres en intérieur, selon les obstacles. Le signal peut traverser les murs.

Puis-je utiliser le RF7243 avec des modules d'autres marques ?

Le RF7243 est conçu pour fonctionner avec les modules et télécommandes de la gamme X10. La compatibilité avec d'autres marques n'est pas garantie.

Comment réinitialiser le Mini-Controller ?

Débranchez le RF7243 de la prise secteur pendant environ 10 secondes, puis rebranchez-le. Cela efface les associations temporaires.

Le RF7243 consomme-t-il de l'énergie en veille ?

Oui, comme tout appareil branché, il consomme une très faible quantité d'énergie en veille (moins de 1 W).

Que faire si le Mini-Controller ne répond plus ?

Vérifiez d'abord l'alimentation électrique. Essayez de réinitialiser l'appareil en le débranchant et rebranchant. Si le problème persiste, contactez le service client X10.

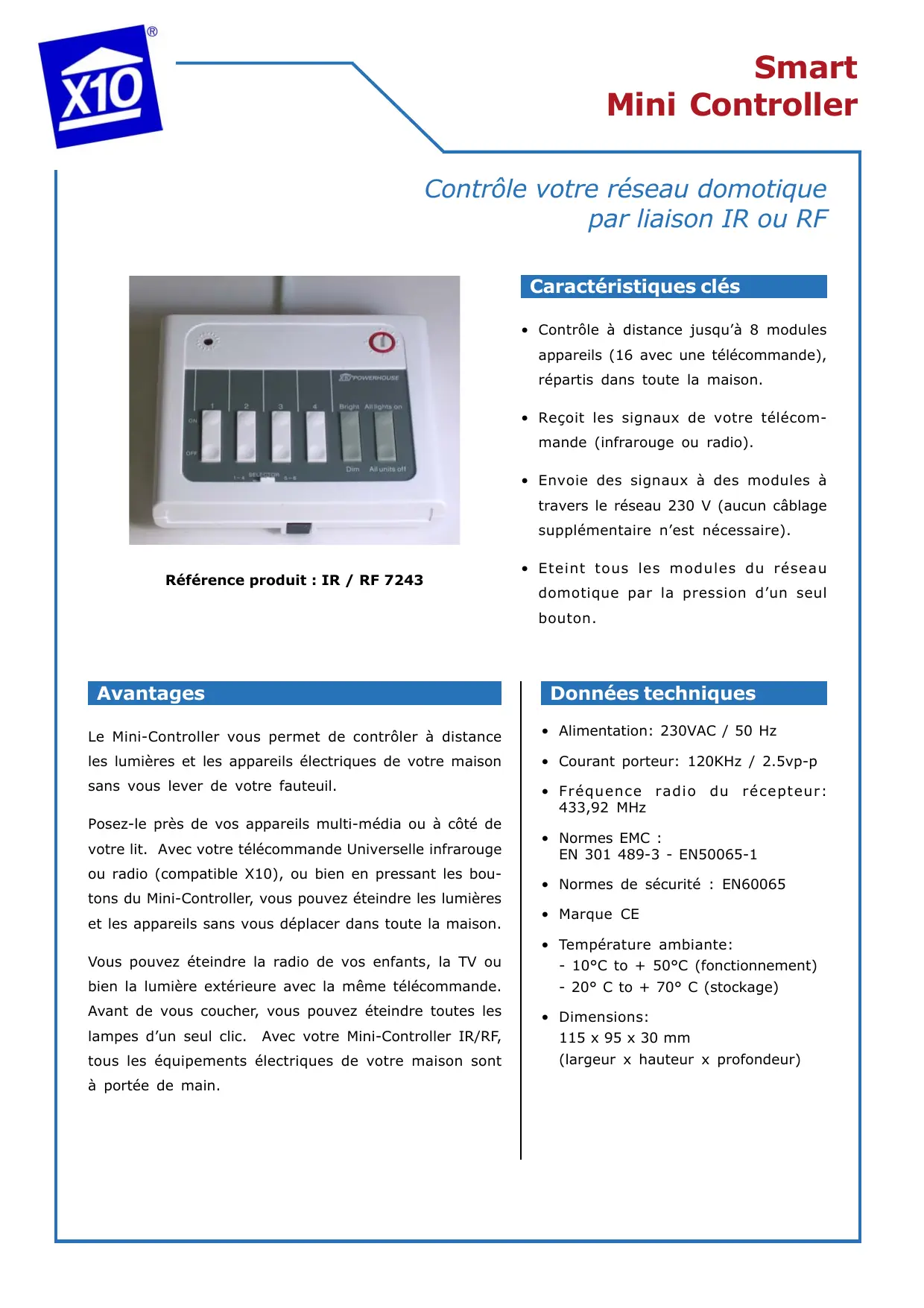

MODE D'EMPLOI RF7243 X10

Par liaison IR ou RF

Référence produit : IR / RF 7243

Caractéristiques clés

• Contrôle à distance jusqu'à 8 modules appareils (16 avec une télécommande), répartis dans toute la maison.
• Reçoit les signaux de votre télécommande (infrarouge ou radio).
• Envoie des signaux à des modules à travers le réseau 230 V (aucun câblage supplémentaire n'est nécessaire).
• Éteint tous les modules du réseau domotique par la pression d'un seul bouton.

Avantages

Le Mini-Controller vous permet de contrôler à distance les lumières et les appareils électriques de votre maison sans vous lever de votre fauteuil.

Posez-le près de vos appareils multi-média ou à côté de votre lit. Avec votre télécommande universelle infrarouge ou radio (compatible X10), ou bien en pressant les boutons du Mini-Controller, vous pouvez éteindre les lumières et les appareils sans vous déplacer dans toute la maison.

Vous pouvez éteindre la radio de vos enfants, la TV ou bien la lumière extérieure avec la même télécommande. Avant de vous coucher, vous pouvez éteindre toutes les lampes d'un seul clic. Avec votre Mini-Controller IR/RF, tous les équipements électriques de votre maison sont à portée de main.

Données techniques

• Alimentation: 230VAC / 50 Hz Courant porteur: 120kHz / 2.5Vp-p
• Fréquence radio du récepteur: 433,92 MHz Normes EMC : EN 301 489-3 - EN50065-1
• Normes de sécurité : EN60065
• Marque CE
• Température ambiantes : - 10°C to +50°C (fonctionnement) - 20°C to +70°C (stockage)
• Dimensions: 115 × 95 × 30 mm (largeur x hauteur x profondeur)
