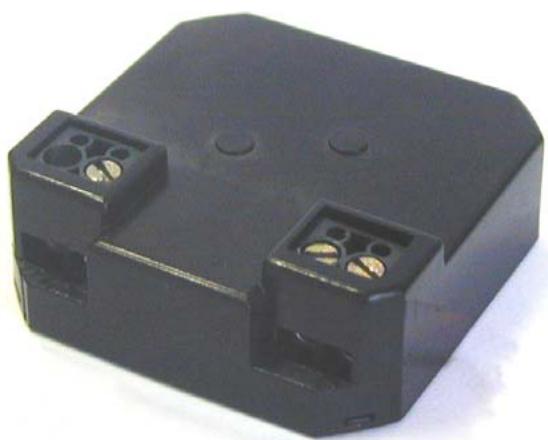

LW12E - Module d'éclairage mural X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'éclairage mural
Marque	X10
Modèle	LW12E
Dimensions (L × l × h)	46 × 46 × 17 mm
Poids	Environ 30 g
Alimentation	230 V ±10 %, 50 Hz
Consommation	≤ 20 mA capacitif
Puissance max. de la charge	60 à 250 W (lampes incandescentes ou basse tension avec variateur électronique)
Protocole	X10 standard et étendu
Type de câblage	2 fils, sans neutre
Fonctions principales	Commande marche/arrêt et variation d'intensité par interrupteur poussoir mural ou contrôleur X10
Compatibilité des lampes	Lampes à incandescence et basse tension avec variateur électronique (60–250 W)
Programmation des codes	Via un émetteur X10 compatible, stockage en E²PROM
Température de fonctionnement	-10 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Certifications	Marque CE
Entretien et nettoyage	Débrancher l'alimentation avant tout nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Installation réservée à un électricien qualifié. Respecter la puissance maximale de la charge. Ne pas ouvrir le module.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Le module n'est pas réparable.
Informations générales	Conçu pour s'insérer derrière un interrupteur mural standard. Nécessite un interrupteur momentané (bouton poussoir) pour le contrôle local.

FOIRE AUX QUESTIONS - LW12E X10

Comment installer le module LW12E ?

Installez le module derrière un interrupteur mural existant. Connectez uniquement la phase (pas de neutre). Utilisez un interrupteur momentané (bouton poussoir) pour le contrôle local. L'installation doit être réalisée par un électricien qualifié.

Quels types de lampes sont compatibles avec le LW12E ?

Le module est compatible avec les lampes à incandescence et les lampes basse tension équipées d'un variateur électronique ou d'un transformateur, pour une puissance de 60 à 250 W. Il ne convient pas aux lampes fluorescentes ou à faible consommation d'énergie.

Comment programmer les codes maison et unité ?

Utilisez un émetteur X10 compatible pour programmer les codes maison et unité. Les codes sont stockés dans une mémoire E²PROM et sont conservés même en cas de coupure de courant.

Le LW12E peut-il être contrôlé à distance ?

Oui, le module répond aux signaux X10 de tout contrôleur ou télécommande X10. Il accepte les commandes marche/arrêt, variation d'intensité, ainsi que les commandes de groupe et les préréglages.

Quelle est la puissance maximale supportée par le module ?

La puissance maximale de la charge est de 250 W pour les lampes à incandescence ou basse tension avec variateur électronique. La puissance minimale recommandée est de 60 W.

Puis-je utiliser le LW12E avec un variateur rotatif standard ?

Non, le module nécessite un interrupteur momentané (bouton poussoir) pour le contrôle local. Il ne fonctionne pas avec un variateur rotatif traditionnel.

Le module fonctionne-t-il avec des ampoules LED ?

Le LW12E n'est pas conçu pour les lampes LED. Il est destiné aux lampes à incandescence et basse tension avec variateur électronique.

Que faire si le module ne répond plus aux commandes ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que les codes maison et unité sont correctement programmés. Réinitialisez le module en coupant l'alimentation pendant quelques secondes.

Le LW12E est-il compatible avec les systèmes domotiques autres que X10 ?

Non, le module utilise exclusivement le protocole X10. Il nécessite un contrôleur ou une interface X10 pour fonctionner.

Comment nettoyer le module LW12E ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs.

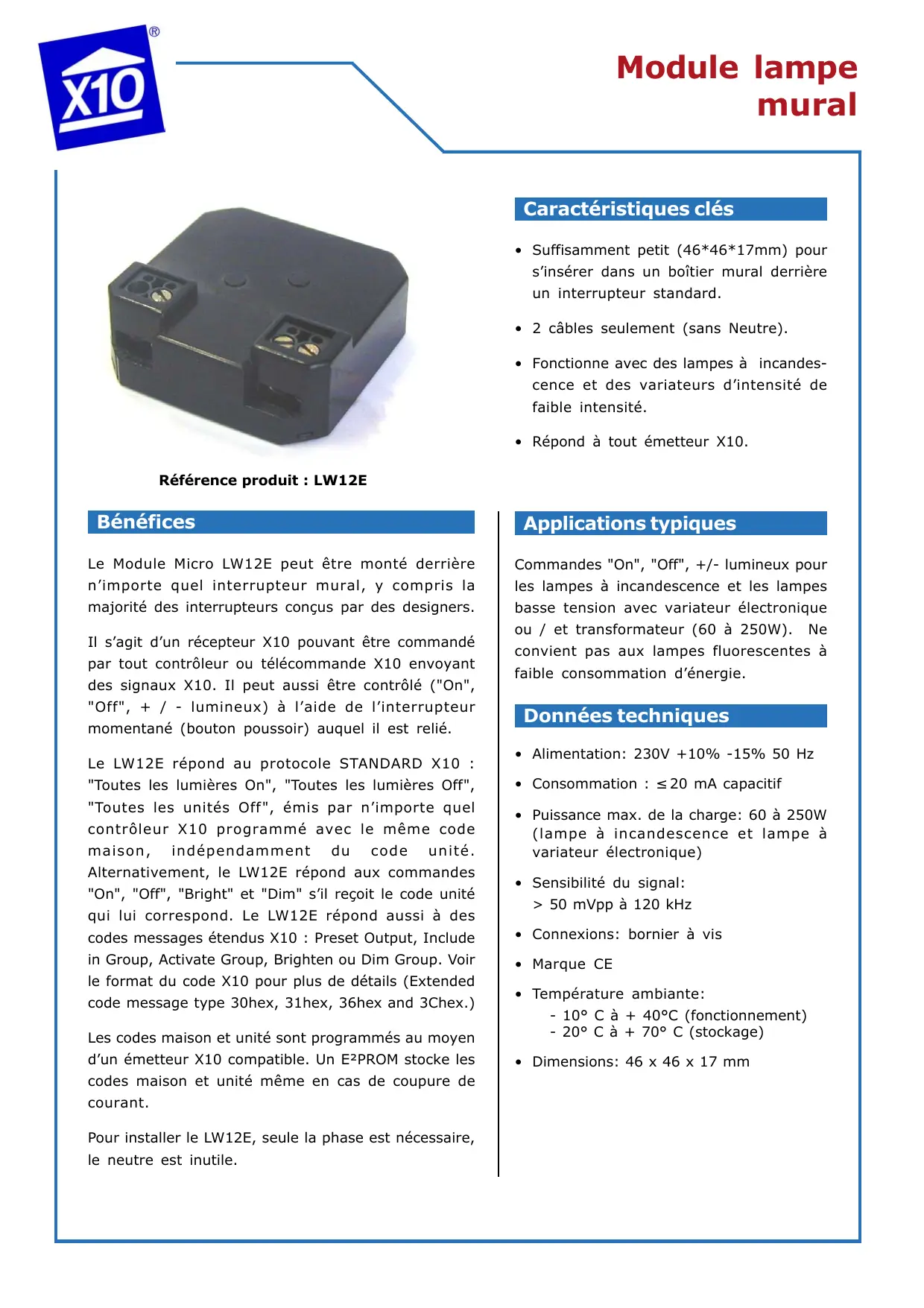

MODE D'EMPLOI LW12E X10

Référence produit : LW12E

Bénéfices

Le Module Micro LW12E peut être monté derrière n'importe quel interrupteur mural, y compris la majorité des interrupteurs conçus par des designers.

Il s'agit d'un récepteur X10 pouvant être commandé par tout contrôleur ou télécommande X10 envoyant des signaux X10. Il peut aussi être contrôlé ("On", "Off", + / - lumineux) à l'aide de l'interrupteur momentané (bouton poussoir) auquel il est relié.

Le LW12E répond au protocole STANDARD X10 : "Toutes les lumières On", "Toutes les lumières Off", "Toutes les unités Off", émis par n'importe quel contrôleur X10 programmé avec le même code maison, indépendamment du code unité. Alternativement, le LW12E répond aux commandes "On", "Off", "Bright" et "Dim" s'il reçoit le code unité qui lui correspond. Le LW12E répond aussi à des codes messages étendus X10 : Preset Output, Include in Group, Activate Group, Brighten ou Dim Group. Voir le format du code X10 pour plus de détails (Extended code message type 30hex, 31hex, 36hex et 3Chex.)

Les codes maison et unité sont programmés au moyen d'un émetteur X10 compatible. Un E²PROM stocke les codes maison et unité même en cas de coupure de courant.

Pour installer le LW12E, seule la phase est nécessaire, le neutre est inutil.

Caractéristiques clés

• Suffisamment petit (46 46 17mm) pour s'insérer dans un boîtier mural derrière un interrupteur standard.
• 2 câbles seulement (sans Neutre).
• Fonctionne avec des lampes à incandescence et des variateurs d'intensité de faible intensité. Répond à tout émetteur X10.

Applications typiques

Commandes "On", "Off", +/- lumineux pour les lampes à incandescence et les lampes basse tension avec variateur électronique ou/et transformateur (60 à 250W). Ne convient pas aux lampes fluorescentes à faible consommation d'énergie.

Données techniques

• Alimentation: 230V + 10% -15% 50 Hz
• Consommation : ≤ 20 mA capacitif
• Puissance max. de la charge: 60 à 250W (lampe à incandescence et lampe à variateur électronique)
• Sensibilité du signal: >50mVpp à 120 kHz
• Connexions : bornier à vis
• Marque CE
• Température ambiantes: - C à + C (fonctionnement) - C à + C (stockage)
• Dimensions: 46 × 46 × 17 mm
