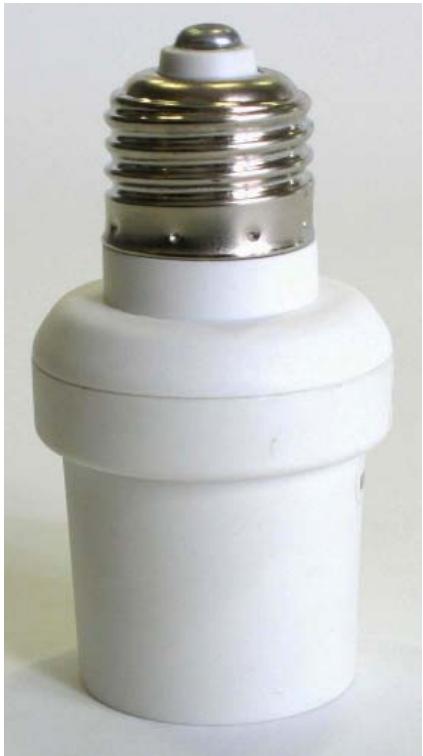

LM15E - Lampe électrique X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module à vis pour lampe électrique
Marque	X10
Modèle	LM15E
Dimensions (approx.)	Diamètre 5 cm, hauteur 3 cm
Poids (approx.)	50 g
Alimentation	230 V AC ±10 %, 50 Hz
Consommation propre	≤ 20 mA
Charge maximale admise	40 à 100 W (lampe à incandescence) ; 60 W en luminaire fermé
Fonctions principales	Commande marche/arrêt à distance, compatibilité X10, mémorisation des codes maison et unité
Compatibilité	Fonctionne avec tout contrôleur X10 (télécommande, détecteur de mouvement SS13E, etc.)
Type de lampe compatible	Lampe à incandescence uniquement
Mémoire des adresses	E²PROM intégré, conserve les codes même en cas de coupure de courant
Installation	Se visse directement dans la douille du luminaire, aucune installation électrique nécessaire
Utilisation avec interrupteur mural	L'interrupteur d'origine doit être en position ON pour le contrôle à distance
Extinction recommandée	Toujours éteindre la lampe via une commande à distance pour conserver le contrôle
Normes CEM	EN 50081-1 / EN 50082-1
Norme de sécurité électrique	EN 60598
Sensibilité du signal	15 mVpp min, 50 mVpp max à 120 kHz
Impédance d'entrée	≥ 55 Ω (L-N) à 120 kHz
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Ne pas dépasser la charge maximale ; ne pas utiliser en extérieur ; pour usage intérieur uniquement
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente X10
Informations générales	Référence produit LM15E ; notice téléchargeable gratuitement

FOIRE AUX QUESTIONS - LM15E X10

Comment installer le module LM15E ?

Vissez simplement le module dans la douille de votre luminaire. Aucun outil ni câblage supplémentaire n'est requis.

Puis-je utiliser une lampe LED ou fluocompacte avec ce module ?

Non, le LM15E est conçu uniquement pour les lampes à incandescence. L'utilisation d'autres types de lampes pourrait endommager le module.

Comment fonctionne la mémorisation des codes maison et unité ?

Le module intègre une mémoire E²PROM qui enregistre la première adresse X10 reçue. Même en cas de coupure de courant, les codes sont conservés.

Que faire si ma lampe ne répond plus aux commandes à distance ?

Vérifiez que l'interrupteur mural du luminaire est en position ON. Assurez-vous également que la lampe est bien une ampoule à incandescence et que la charge ne dépasse pas 100 W.

Puis commander plusieurs lampes avec un seul contrôleur X10 ?

Oui, vous pouvez associer plusieurs modules LM15E avec des codes différents pour un contrôle individuel ou groupé via votre télécommande X10.

Le LM15E fonctionne-t-il avec un détecteur de mouvement ?

Oui, il est compatible avec le détecteur de mouvement SS13E de X10 pour créer une fonction 'va-et-vient' automatique.

Quelle est la portée du signal X10 ?

La portée dépend de l'installation électrique. En général, le signal se propage sur tout le réseau électrique du logement, jusqu'à environ 50 mètres.

Puis-je utiliser le module dans un luminaire fermé ?

Oui, mais la charge maximale est alors limitée à 60 W pour éviter une surchauffe.

Comment nettoyer le module LM15E ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec et non abrasif. N'utilisez jamais de produits liquides ou abrasifs.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également en demander une version traduite par email.

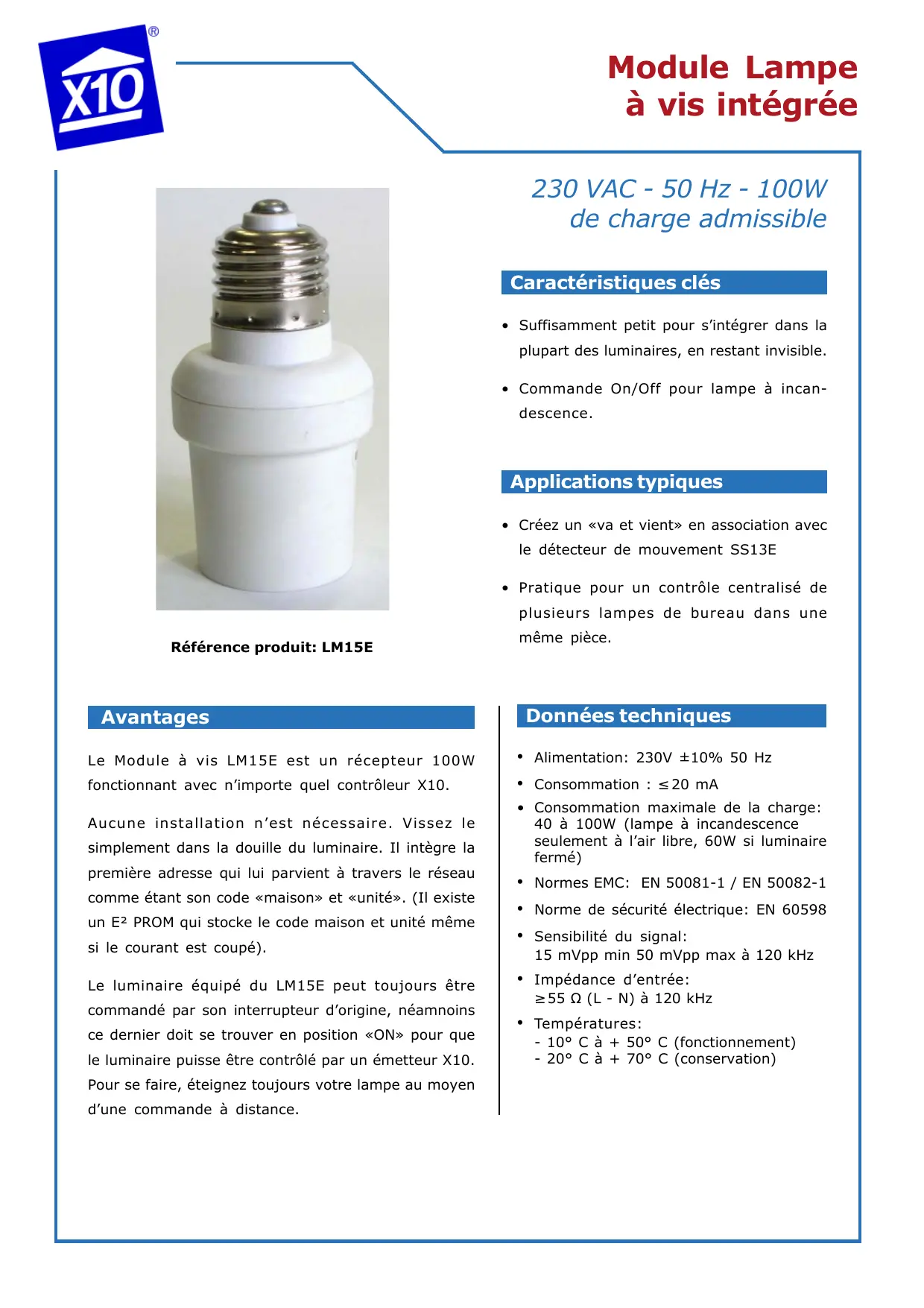

MODE D'EMPLOI LM15E X10

Référence produit: LM15E

230 VAC - 50 Hz - 100W de charge admissible

Caractéristiques clés

• Suffisamment petit pour s'intégrer dans la plupart des luminaires, en restant invisible. Commande On/Off pour lampe à incandescence.

Applications typiques

• Créez un «va et vient» en association avec le détecteur de mouvement SS13E
• Pratique pour un contrôle centralisé de plusieurs lampes de bureau dans une même pièce.

Avantages

Le Module à vis LM15E est un récepteur 100W fonctionnant avec n'importe quel contrôle X10.

Aucune installation n'est nécessaire. Vissez-le simplement dans la douille du luminaire. Il intègre la première adresse qui lui parvient à travers le réseau comme étant son code «maison» et «unité». (Il existe un E^2 PROM qui stocke le code maison et unité même si le courant est coupé).

Le luminaire équipé du LM15E peut toujours être commandé par son interrupteur d'origine, néanmoins ce dernier doit se trouver en position «ON» pour que le luminaire puisse être contrôlé par un émetteur X10. Pour se faire, éteignez toujours votre lampe au moyen d'une commande à distance.

Données techniques

• Alimentation: 230 V ± 10% 50 Hz
• Consommation : ≤ 20 mA
• Consommation maximale de la charge: 40 à 100W (lampe à incandescence seulement à l'air libre, 60W si luminaire fermé)
• Normes EMC : EN 50081-1 / EN 50082-1
• Norme de sécurité électrique : EN 60598
• Sensibilité du signal: 15 mVpp min, 50 mVpp max à 120 kHz. Impédance d'entrée: ≥ 55 Ω (L - N) à 120 kHz.
• Températures:
