Type de produit	Module d'éclairage
Marque	X10
Modèle	LM12E
Alimentation	230 V ± 10 %, 50 Hz
Puissance maximale	60 à 300 W (lampes incandescentes ou halogènes 12 V)
Courant d'alimentation	20 mA (capacitif)
Sensibilité du signal	15 mVpp min, 50 mVpp max à 120 kHz
Impédance d'entrée	55 Ohms (L-N) à 120 kHz
Temps de régulation	4,4 s ± 0,2 s (pleine lumière à extinction)
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Dimensions (sans fiche)	52 × 122 × 33 mm
Fonctions principales	Allumage/extinction local et à distance, variation d'intensité (gradation)
Protocole	X10 standard
Compatibilité	Lampes incandescentes 40-300 W, halogènes 12 V
Homologations	EN 50081-1, EN 50082-1, EN 6100-3-2, EN 61000-3-3, EN 60555-2
Sécurité	Conforme EN 60950 et EN 60065
Installation	Aucune installation requise, se branche sur une prise murale standard
Entretien	Nettoyer avec un chiffon sec, débrancher avant nettoyage

FOIRE AUX QUESTIONS - LM12E X10

Comment installer le module d'éclairage LM12E ?

Aucune installation n'est nécessaire. Branchez simplement le module dans une prise murale standard, puis réglez l'adresse souhaitée (ex. F9) à l'aide du sélecteur situé sur la face avant. Notez l'adresse pour référence future.

Puis-je commander la lampe avec une télécommande X10 ?

Oui, le LM12E répond aux protocoles X10 standard. Vous pouvez utiliser n'importe quel contrôleur X10 pour envoyer les commandes Allumage, Extinction, Variation et Atténuation.

Quelle est la puissance maximale supportée ?

Le module supporte les lampes incandescentes ou halogènes 12 V de 60 W à 300 W. Ne pas dépasser 300 W pour éviter tout dommage.

Que faire si la lampe ne répond pas aux commandes à distance ?

Vérifiez que l'interrupteur local de la lampe est en position ON. Assurez-vous que l'adresse du module correspond à celle du contrôleur X10. Vérifiez également que le module est correctement alimenté (la lampe doit s'allumer localement).

Puis-je utiliser des ampoules LED avec ce module ?

Non, le LM12E est conçu uniquement pour les lampes incandescentes ou halogènes 12 V. L'utilisation d'ampoules LED pourrait endommager le module ou la lampe.

Comment régler l'adresse du module ?

Utilisez les molettes ou sélecteurs sur la face avant pour choisir une combinaison de code de maison (A-P) et code d'unité (1-16). Par exemple, réglez sur F9 pour le code maison F, unité 9.

La lampe peut-elle être allumée localement ?

Oui, la lampe connectée au module peut être allumée ou éteinte par son interrupteur local, à condition que le module soit sous tension. Toutefois, pour un contrôle à distance, l'interrupteur local doit rester en position ON.

Le module fonctionne-t-il avec tous les contrôleurs X10 ?

Oui, il répond aux commandes All lights on et All units off de tout contrôleur réglé sur le même code de maison, ainsi qu'aux commandes individuelles On, Off, Bright, Dim.

Quelles sont les dimensions du module ?

Le module mesure 52 × 122 × 33 mm (largeur × hauteur × profondeur) sans la fiche. Il est compact et se branche directement sur une prise.

Est-il possible de brancher le module à l'extérieur ?

Non, le LM12E est conçu pour une utilisation en intérieur uniquement. Il doit être protégé de l'humidité et des intempéries. Utilisez-le dans un environnement sec.

MODE D'EMPLOI LM12E X10

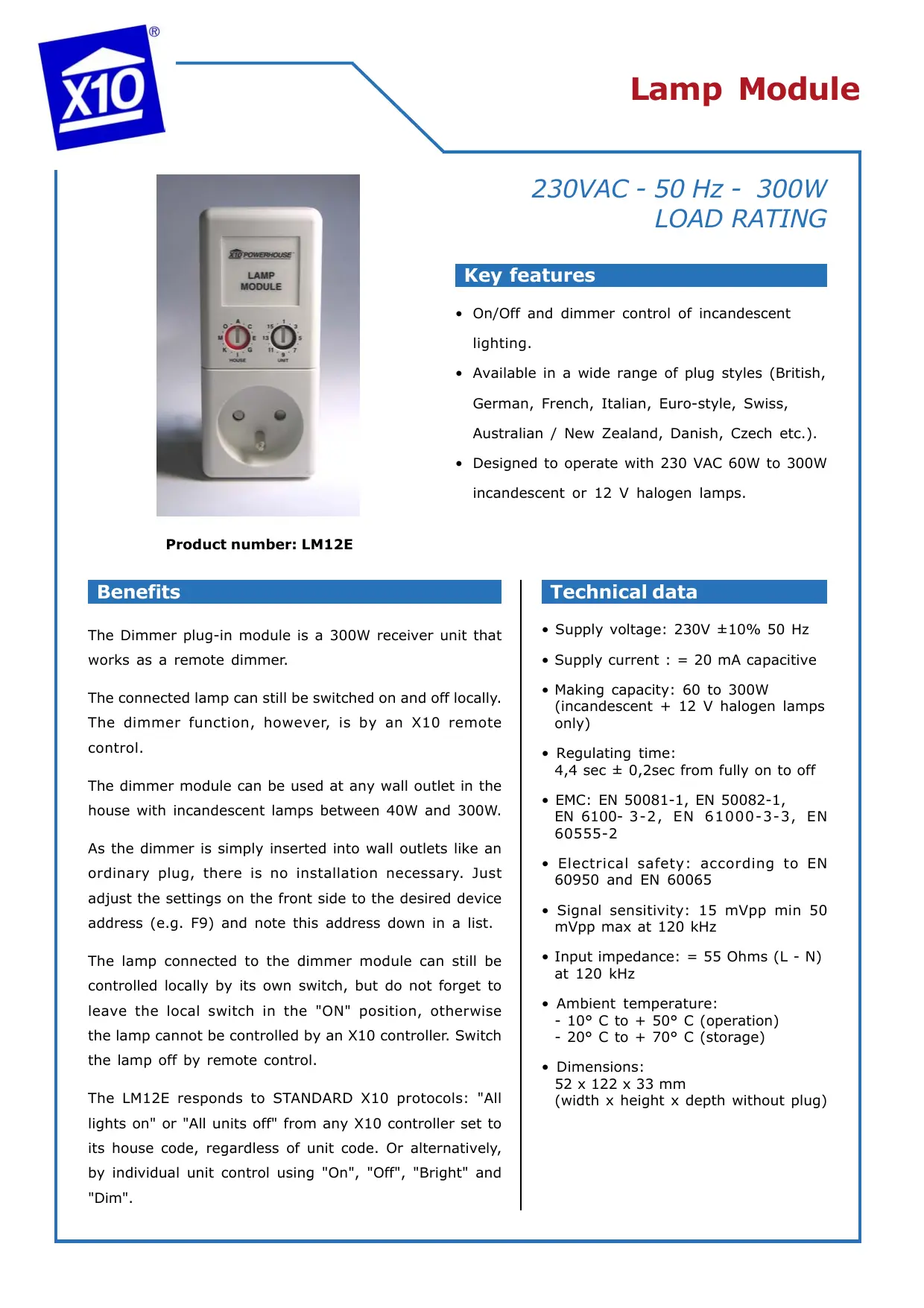

Product number: LM12E

230VAC - 50 Hz - 300W LOAD RATING

Key features

• On/Off and dimmer control of incandescent lighting.
• Available in a wide range of plug styles (British, German, French, Italian, Euro-style, Swiss, Australian / New Zealand, Danish, Czech etc.).
• Designed to operate with 230 VAC 60W to 300W incandescent or 12 ~V halogen lamps.

Benefits

The Dimmer plug-in module is a 300W receiver unit that works as a remote dimmer.

The connected lamp can still be switched on and off locally. The dimmer function, however, is by an X10 remote control.

The dimmer module can be used at any wall outlet in the house with incandescent lamps between 40W and 300W.

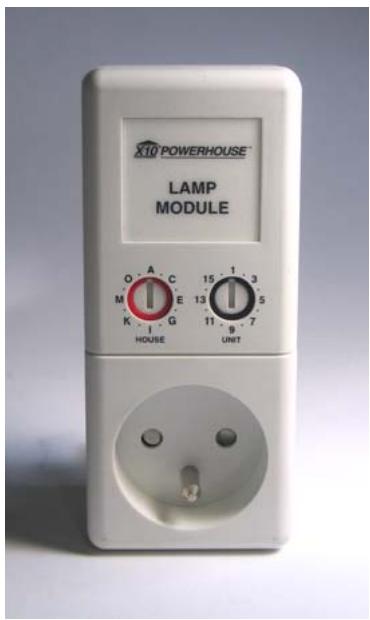

As the dimmer is simply inserted into wall outlets like an ordinary plug, there is no installation necessary. Just adjust the settings on the front side to the desired device address (e.g. F9) and note this address down in a list.

The lamp connected to the dimmer module can still be controlled locally by its own switch, but do not forget to leave the local switch in the "ON" position, otherwise the lamp cannot be controlled by an X10 controller. Switch the lamp off by remote control.

The LM12E responds to STANDARD X10 protocols: "All lights on" or "All units off" from any X10 controller set to its house code, regardless of unit code. Or alternatively, by individual unit control using "On", "Off", "Bright" and "Dim".

Technical data

Supply voltage: 230V ± 10% 50 Hz
- Supply current: = 20 ~mA capacitive
- Making capacity: 60 to 300W (incandescent + 12 V halogen lamps only)
Regulating time: 4,4 sec ± 0,2 sec from fully on to off
EMC: EN 50081-1, EN 50082-1, EN 6100-3-2, EN 61000-3-3, EN 60555-2
- Electrical safety: according to EN 60950 and EN 60065
- Signal sensitivity: 15 mVpp min 50 mVpp max at 120 kHz
- Input impedance: = 55 Ohms (L - N) at 120kHz
- Ambient temperature: - 10^ C to +50^ C (operation) - 20^ C to +70^ C (storage)
- Dimensions: 52 × 122 × 33 mm (width × height × depth without plug)
