LD11E - Variateur d'éclairage X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur d'éclairage
Marque	X10
Modèle	LD11E
Alimentation	230 V AC, 50 Hz
Charge maximale	700 W (lampes à incandescence)
Protocoles supportés	X10 Standard et Professionnel
Mémoire de niveau	Oui, pour une gradation homogène
Démarrage/arrêt progressif	Fixe (Standard) et programmable (Professionnel)
Montage	Sur rail DIN (dans le tableau électrique)
Dimensions (approx.)	90 x 70 x 60 mm
Poids (approx.)	200 g
Sensibilité du signal	15 mVpp min, 50 mVpp max à 120 kHz
Impédance d'entrée	>60 Ω (L-N) à 120 kHz
Fusible	2,5 A (T)
Bornes de connexion	Phase, neutre, phase commutée, commande 2 (type vis)
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Normes	EMC EN 50081-1, EN 60555-2 ; sécurité EN 60669-2-1
Entretien	Nettoyer avec un chiffon sec et doux. Débrancher avant toute intervention.
Sécurité	Couper l'alimentation générale avant installation ou maintenance. Respecter la charge maximale.
Pièces détachées	Fusible de rechange (2,5 A T)

FOIRE AUX QUESTIONS - LD11E X10

Comment installer le variateur LD11E ?

Installez le module sur un rail DIN dans le tableau électrique. Connectez les bornes : phase (L), neutre (N), phase commutée (sortie vers les lampes) et la borne de commande 2 (pour interrupteurs muraux). Coupez toujours l'alimentation avant de procéder.

Quels types d'ampoules sont compatibles ?

Le LD11E est conçu pour les lampes à incandescence 230 V et les lampes halogènes 12 V (avec transformateur). Il n'est pas recommandé pour les LED ou les ampoules fluocompactes sans indication de compatibilité.

Quelle est la charge maximale ?

La charge maximale est de 700 W pour les lampes à incandescence. Respectez cette limite pour éviter tout risque de surchauffe.

Comment contrôler le variateur avec une commande X10 ?

Utilisez un contrôleur X10 (télécommande, interface) en réglant le même code de maison que le LD11E. Vous pouvez alors allumer, éteindre, augmenter ou diminuer la lumière via les commandes 'On', 'Off', 'Bright' et 'Dim'.

Puis-je utiliser des interrupteurs muraux classiques ?

Oui, connectez des interrupteurs momentanés (sans verrouillage) à la borne de commande 2. La longueur de câble maximale est de 30 mètres.

Que faire si le variateur ne répond pas ?

Vérifiez l'alimentation 230 V, le fusible (2,5 A T) et le bon raccordement des bornes. Assurez-vous que le code de maison X10 correspond. Réinitialisez le module en coupant puis rétablissant le courant.

Comment programmer le démarrage progressif ?

Avec le protocole X10 Professionnel, vous pouvez configurer des temps de montée/descente programmables via un contrôleur compatible. En Standard, le démarrage et l'arrêt sont fixes (3,5 secondes environ).

Le variateur est-il compatible avec les lampes LED ?

Non, le LD11E est conçu pour les charges résistives (incandescence) et halogènes. L'utilisation avec des LED peut provoquer un scintillement ou une détérioration.

Comment remplacer le fusible ?

Coupez l'alimentation. Retirez le capot du module (si amovible) et remplacez le fusible grillé par un modèle identique : 2,5 A (T) (temporisé). Refermez soigneusement.

Quelles sont les précautions de sécurité ?

Ne jamais dépasser la charge de 700 W. Installez le module dans un endroit sec. Coupez toujours le courant avant d'intervenir. Le non-respect peut entraîner des risques d'incendie ou d'électrocution.

MODE D'EMPLOI LD11E X10

Key Features

• First European product with "windowed AGC" for improved PLC reliability in adverse environments.
• Designed to operate with 230V and 12V lighting including halogen.
• Remembers its light level for smooth dimming and brightening.
• Soft (fixed) start and stop with STANDARD X10 and programmable start and stop rates with PROFESSIONAL X10 protocol.

Benefits

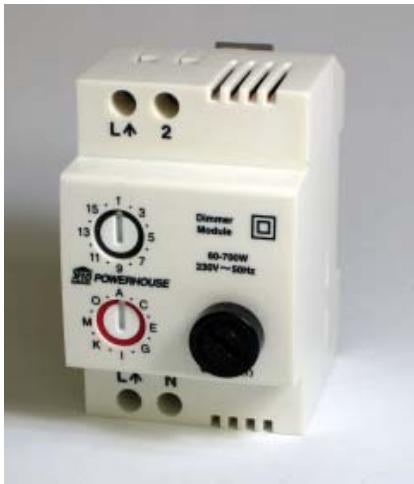

The X10 DIN rail dimmer (LD11E) is a 700W receiver module that serves as a remote controlled dimmer.

Mounted on the DIN rail in the mains distribution box, it dims/switches hard-wired circuits with several wall switches (e.g. living room lighting).

It is designed to operate with 230V and 12V lighting including halogen.

The LD11E can be turned on/off, and brightened/ dimmed either by an X10 controller or by external momentary action switches connected to terminal 2 (maximum connected cable length is 30 metres).

The LD11E responds to STANDARD X10 protocols: "All lights on" or "All units off" from any X10 controller set to its house code, regardless of unit code. Or alternatively, by individual unit control using "On", "Off", "Bright" and "Dim".

The LD11E also responds to PROFESSIONAL X10. Combined with the memory dim feature, the LD11E can change the room lighting instantly or progressively.

This unit is especially designed for scene lighting where very often the lighting is 12V halogen, commonly used in living room, study/reading rooms.

230VAC - 50 Hz - 700W

LOAD RATING

Product number : LD11E

Technical data

Supply voltage: 230V + 10% -15% 50 Hz
Supply current: < 20 mA capacitive
- Making capacity: 40 to 700 W (incandescent lamps only)
Regulating time: 3,5 sec +/- 0,2sec from fully on to off
EMC EN 50081-1, EN 60555-2
- Electrical safety: according to EN 60669-2-1
- Signal sensitivity: 15 mVpp min 50 mVpp max at 120 kHz
- Input impedance: >60 Ohms (L - N) at 120 kHz
- Fuse: 2,5 A (T)
- Connections: screw type terminals for phase, neutral, switched phase, control 2.
- Ambient temperature: - 10° C to + 50° C (operation) - 20° C to + 70° C (storage)
