DK10 - Système d'alarme X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'alarme chien électronique
Marque	X10
Modèle	DK10
Fonction principale	Simule les aboiements d'un chien pour dissuader les intrus
Détection de mouvement	Détecteur infrarouge passif (PIR) avec portée et angle non spécifiés
Allumage automatique des lampes	Une ou plusieurs lampes s'allument après détection, contrôlables par télécommande X10
Alimentation unité principale	220 V CA / 50 Hz
Alimentation de secours (récepteur)	9 piles de type C
Alimentation du détecteur PIR	4 piles de type AA
Fréquence RF	433 MHz
Courant porteur X10	120 kHz / 2.5 V crête-à-crête
Compatibilité	Gamme complète X10, télécommandes HR10E et SS13E, convertisseurs et consoles de sécurité
Réglages disponibles	Interrupteur on/off, roue de code maison, contrôle de volume
Normes	CE, EMC (EN50082-1, EN50065-1, ETS 300220), Sécurité (EN60065, EN60950)
Dimensions (unité principale)	Non spécifiées mais taille compacte
Poids	Non spécifié
Entretien	Nettoyer avec un chiffon doux sec, éviter les liquides
Pièces détachées	Piles (non incluses)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - DK10 X10

Comment installer le système d'alarme X10 DK10 ?

Placez le détecteur de mouvement PIR à l'extérieur ou près de l'entrée, et l'unité de contrôle à l'intérieur. Insérez les piles (9x C pour le récepteur, 4x AA pour le PIR) et branchez l'unité sur le secteur. Programmez le code maison via la roue d'encodage.

Que faire si le chien n'aboie pas lors d'une détection ?

Vérifiez que le volume est suffisant avec la molette de contrôle. Assurez-vous que les piles sont en bon état et que l'interrupteur est allumé. Testez en déclenchant le détecteur manuellement.

Puis-je utiliser le DK10 avec d'autres appareils X10 ?

Oui, il est compatible avec les modules lumières, les télécommandes HR10E et SS13E, ainsi que les consoles de sécurité. Vous pouvez allumer des lampes après détection ou manuellement.

Comment régler le code maison ?

Utilisez la roue d'encodage située au dos de l'unité de contrôle. Tournez-la pour sélectionner une lettre de A à P (code maison) et un chiffre de 1 à 16 (code unité). Assurez-vous que les autres appareils X10 utilisent le même code.

Quelle est la portée du détecteur infrarouge ?

La portée typique est d'environ 12 mètres avec un angle de 110 degrés, mais cela peut varier selon l'environnement. Évitez les obstacles et les sources de chaleur.

Comment remplacer les piles ?

Pour le récepteur principal, ouvrez le compartiment piles à l'arrière et insérez 9 piles C (alcalines recommandées). Pour le détecteur PIR, ouvrez le couvercle et insérez 4 piles AA (alcalines). Remplacez-les tous les 6 à 12 mois selon l'usage.

Le système peut-il fonctionner sans piles ?

L'unité de contrôle est alimentée sur secteur (220V), mais les piles de secours assurant le fonctionnement en cas de coupure. Le détecteur PIR nécessite toujours des piles.

Comment désactiver temporairement l'alarme ?

Placez l'interrupteur de l'unité de contrôle en position OFF. Vous pouvez également utiliser une télécommande X10 pour désactiver la fonction aboiement tout en gardant les lumières.

Quels types de lampes puis-je connecter ?

Toutes les lampes compatibles avec les modules X10 (par exemple LM15). L'unité DK10 envoie un signal pour allumer/éteindre via le courant porteur. Utilisez des ampoules standard.

L'appareil est-il résistant aux intempéries ?

Seul le détecteur PIR peut être placé à l'extérieur, mais il n'est pas totalement étanche. Installez-le sous un auvent ou utilisez un boîtier de protection pour éviter l'humidité.

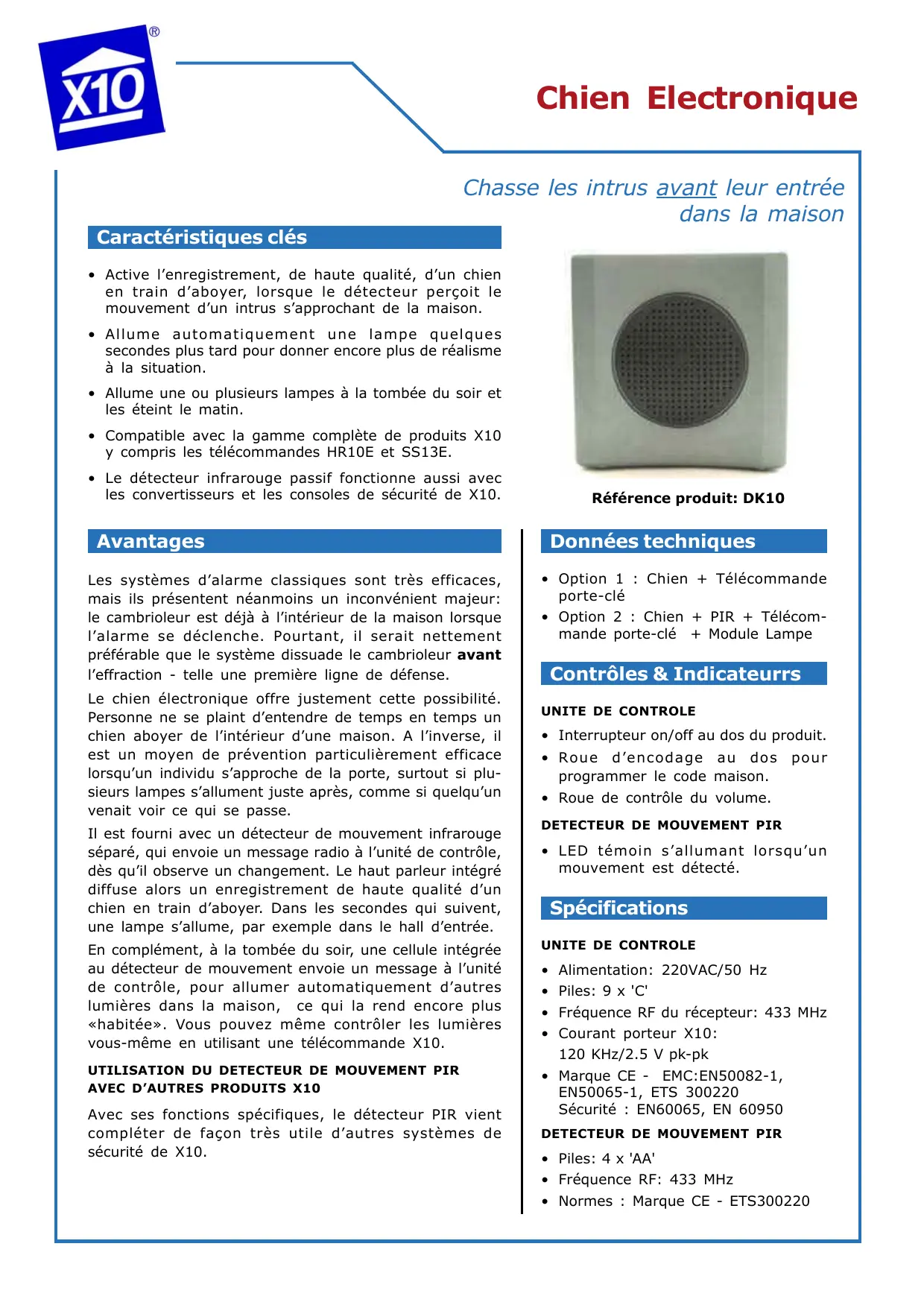

MODE D'EMPLOI DK10 X10

Caractéristiques clés

Active l'enregistrement, de haute qualité, d'un chien en train d'aboyer, lorsque le détecteur perçoit le mouvement d'un intrus s'approchant de la maison. - Allume automatiquement une lampe quelques secondes plus tard pour donner encore plus de réalisme à la situation. - Allume une ou plusieurs lampes à la tombée du soir et les éteint le matin. - Compatible avec la gamme complète de produits X10 y compris les télécommandes HR10E et SS13E. - Le détecteur infrarouge passif fonctionne aussi avec les convertisseurs et les consoles de sécurité de X10.

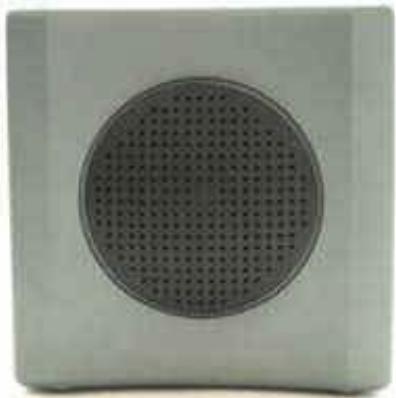

Référence produit: DK10

Avantages

Les systèmes d'alarme classiques sont très efficaces, mais ils présentent néanmoins un inconvénient majeur : le cambrioleur est déjà à l'intérieur de la maison lorsque l'alarme se déclenche. Pourtant, il serait nettement préférible que le système dissuade le cambrioleur avant l'effraction - telle une première ligne de défense.

Le chien électronique offre justement cette possibilité. Personne ne se plaint d'entendre de temps en temps un chien aboyer de l'intérieur d'une maison. À l'inverse, il est un moyen de prévention particulièrement efficace lorsqu'un individu s'approche de la porte, surtout si plusieurs lampes s'allument juste après, comme si quelqu'un venait voir ce qui se passe.

Il est fourni avec un détecteur de mouvement infrarouge séparé, qui envoie un message radio à l'unité de contrôle, dès qu'il observe un changement. Le haut-parleur intégré diffuse alors un enregistrement de haute qualité d'un chien en train d'aboyer. Dans les secondes qui suivent, une lampe s'allume, par exemple dans le hall d'entrée.

En complément, à la tombée du soir, une cellule intégrée au détecteur de mouvement envoie un message à l'unité de contrôle, pour allumer automatiquement d'autres lumières dans la maison, ce qui la rend encore plus «habitée». Vous pouvez même contrôler les lumières vous-même en utilisant une télécommande X10.

Utilisation du detecteur de mouvement PIR avec d'autres produits X10

Avec ses fonctions spécifiques, le détecteur PIR vient compléter de façon très utile d'autres systèmes de sécurité de X10.

Données techniques

Option 1: Chien + Télécommande porte-clé - Option 2: Chien + PIR + Télécommande porte-clé + Module Lampe

Contrôles & indicateurs

• Interrupteur on/off au dos du produit.
• Roue d'encodage au dos pour programmer le code maison.
• Roue de contrôle du volume.

Detecteur de mouvement PIR

• LED témoin s'allumant lorsqu'un mouvement est détecté.

Spécifications

• Alimentation: 220VAC/50 Hz
• Piles: 9 x 'C'
• Fréquence RF du récepteur: 433 MHz Courant porteur X10:

120 KHz/2.5 V pk-pk

• Marque CE - EMC: EN50082-1, EN50065-1, ETS 300220 Sécurité : EN60065, EN 60950

Detecteur de mouvement PIR

• Piles: 4 x 'AA'
• Fréquence RF : 433 MHz Normes : Marque CE - ETS300220
