AW12E - Module électrique mural X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électrique mural
Marque	X10
Modèle	AW12E
Dimensions	46 × 46 × 17 mm
Poids approximatif	50 g
Alimentation	230 V ± 10 % -15 %, 50 Hz
Consommation propre	≤ 20 mA capacitif
Puissance max de la charge (incandescence)	2000 W
Courant max (moteurs)	3 A
Courant max (charges résistives)	16 A
Protocole de communication	X10 standard
Fonctions principales	Récepteur X10, commande marche/arrêt, réponse aux commandes "Toutes unités On/Off" et commandes individuelles
Programmation	Par émetteur X10 compatible, codes maison et unité stockés en E²PROM
Connexions	Bornier à vis (phase, neutre, phase commutée) + câble pour interrupteur
Compatibilité interrupteur	Interrupteur à action momentanée ou permanente
Température ambiante	Non spécifiée, usage intérieur
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec
Sécurité	Marque CE, installation conforme aux normes électriques
Applications typiques	Contrôle On/Off d'appareils électriques (lampes, petits moteurs, résistances)

FOIRE AUX QUESTIONS - AW12E X10

Comment installer l’AW12E derrière un interrupteur ?

Assurez-vous que l’alimentation est coupée. Connectez les fils au bornier à vis : phase, neutre et phase commutée. Raccordez l’interrupteur (momentané ou permanent) au câble dédié. Montez le module dans le boîtier mural. Rétablissez le courant et programmez le code maison via un émetteur X10.

Quels contrôleurs X10 sont compatibles avec l’AW12E ?

L’AW12E fonctionne avec tout contrôleur ou télécommande envoyant des signaux X10 standard, comme les modèles de marque X10 ou compatibles.

Comment programmer le code maison et le code unité ?

Utilisez un émetteur X10 compatible (par exemple une télécommande ou un contrôleur central). Le module stocke les codes en E²PROM, même en cas de coupure de courant.

Quelle est la charge maximale supportée par l’AW12E ?

Pour les lampes à incandescence : 2000 W. Pour les moteurs : 3 A. Pour les charges résistives : 16 A.

Puis-je utiliser un interrupteur existant pour commander le module ?

Oui, l’AW12E accepte aussi bien les interrupteurs à action momentanée (bouton poussoir) que permanente (à bascule).

Que faire si l’AW12E ne répond pas aux commandes X10 ?

Vérifiez que le contrôleur utilise le même code maison. Assurez-vous que le signal X10 est présent (tension minimale 15 mVpp). Vérifiez les connexions électriques. Réinitialisez les codes si nécessaire.

L’AW12E est-il compatible avec les ampoules LED ?

La puissance indiquée concerne les lampes à incandescence. Pour les LED, vérifiez la compatibilité avec la charge maximale (généralement ≤200 W) et l’absence de courant d’appel élevé.

Quelle est la consommation électrique du module en veille ?

La consommation propre est ≤ 20 mA capacitif sous 230 V, soit environ 4,6 VA.

Peut-on monter l’AW12E dans un boîtier mural standard ?

Oui, ses dimensions compactes (46 × 46 × 17 mm) lui permettent de s’insérer dans la plupart des boîtiers muraux derrière un interrupteur standard.

Comment réinitialiser les codes de l’AW12E ?

La procédure exacte dépend de l’émetteur. En général, il faut envoyer une commande de programmation spécifique (consultez la notice de votre contrôleur X10). Le module ne possède pas de bouton de reset physique.

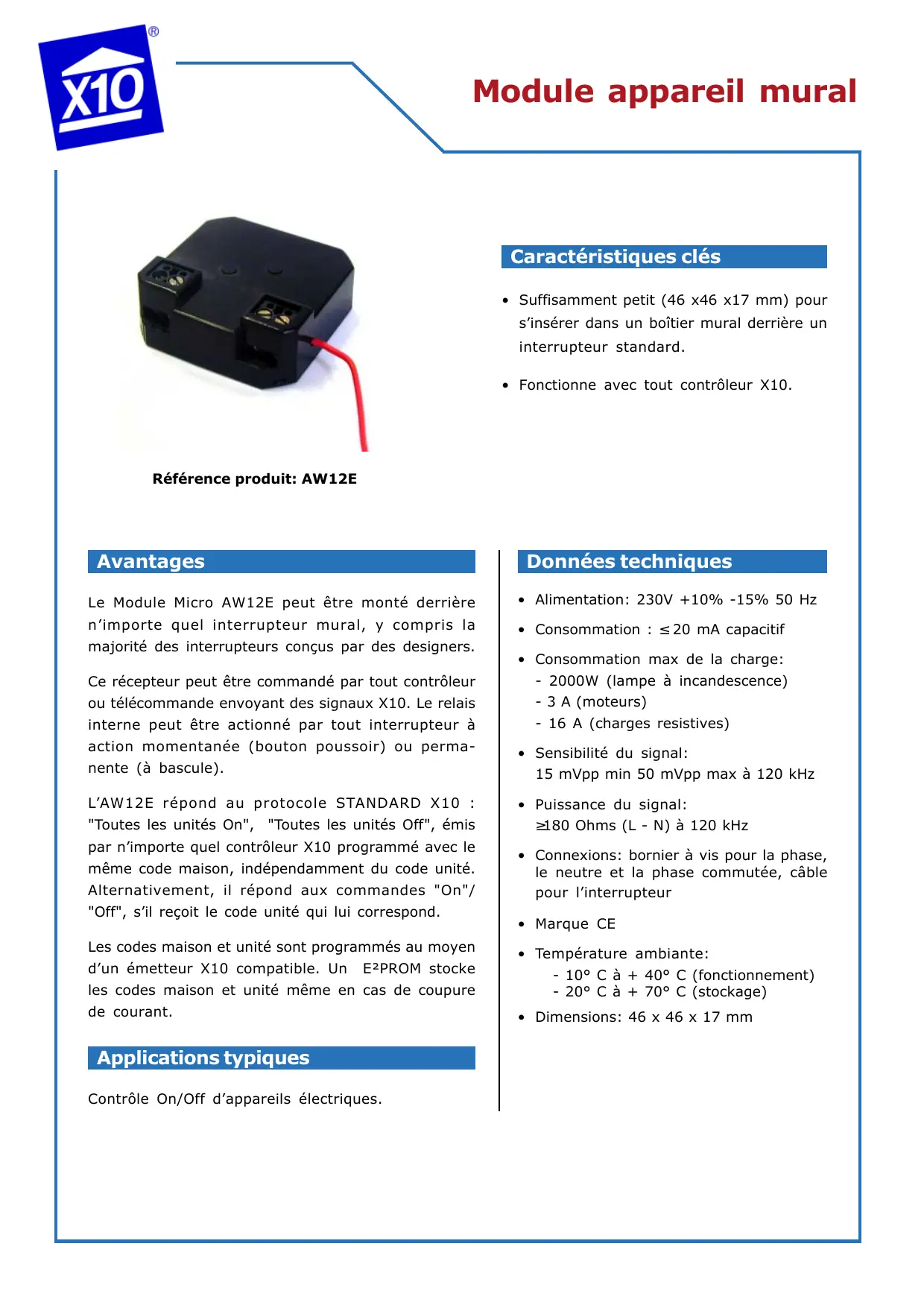

MODE D'EMPLOI AW12E X10

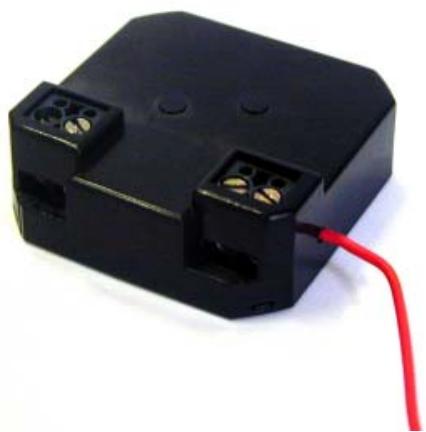

Référence produit: AW12E

Caractéristiques clés

• Suffisamment petit (46 x46 x17 mm) pour s'insérer dans un boîtier mural derrière un interrupteur standard.
• Fonctionne avec tout contrôleur X10.

Avantages

Le Module Micro AW12E peut être monté derrière n'importe quel interrupteur mural, y compris la majorité des interrupteurs conçus par des designers.

Ce récepteur peut être commandé par tout contrôleur ou télécommande envoyant des signaux X10. Le relais interne peut être actionné par tout interrupteur à action momentanée (bouton poussoir) ou permanente (à bascule).

L'AW12E répond au protocole STANDARD X10 : "Toutes les unités On", "Toutes les unités Off", émis par n'importe quel contrôleur X10 programmé avec le même code maison, indépendamment du code unité. Alternativement, il répond aux commandes "On"/"Off", s'il reçoit le code unité qui lui correspond.

Les codes maison et unité sont programmés au moyen d'un émetteur X10 compatible. Un E²PROM stocke les codes maison et unité même en cas de coupure de courant.

Applications typiques

Contrôle On/Off d'appareils électriques.

Données techniques

• Alimentation: 230V ± 10% -15% 50 Hz
• Consommation : ≤ 20 mA capacitif
• Consommation max de la charge: - 2000W (lampe à incandescence)
• 3 A (moteurs)
• 16 A (charges résistives)
• Sensibilité du signal: 15 mVpp min, 50 mVpp max à 120 kHz
• Puissance du signal: ≥180 Ohms (L - N) à 120 kHz
• Connexions: bornier à vis pour la phase, le neutre et la phase commutée, câble pour l'interrupteur
• Marque CE
• Température ambiante:
• Dimensions: 46 × 46 × 17 mm
