Type de produit	Mini-piscine de massage Jacuzzi
Marque	Jacuzzi
Modèle	Premium J-270
Alimentation	Monophasée 220-240 V ~ 50 Hz, 28 A max
Consommation électrique maximale	6,5 kW (chauffage + pompes)
Poids sans emballage	369 kg
Volume d'eau	2006 litres
Nombre de personnes maximum	6
Poids total maximum (eau + personnes)	2855 kg
Surface occupée	5,34 m²
Surface d'appui	4,97 m²
Charge moyenne sur la surface occupée	534 kg/m²
Charge concentrée sur le plan d'appui	574 kg/m²
Type d'installation	Posée au sol, semi-encastrée ou sur base spécifique
Équipement électrique	2 pompes (grande et petite vitesse), chauffage électrique
Sécurité électrique	Disjoncteur différentiel 0,03 A obligatoire, mise à la terre
Entretien et nettoyage	Vidange via collecteur d'évacuation avec vanne à tiroir
Réparabilité	Pièces détachées d'origine par centre agréé Jacuzzi
Informations générales	Notice d'utilisation et d'installation disponible en PDF

FOIRE AUX QUESTIONS - PREMIUM J-270 JACUZZI

Quel type d'alimentation électrique est nécessaire pour le Jacuzzi Premium J-270 ?

Le Jacuzzi Premium J-270 nécessite une alimentation monophasée de 220-240 V ~ 50 Hz, avec un ampérage maximal de 28 A et une consommation totale de 6,5 kW. L'installation doit être réalisée par un technicien qualifié et inclure un interrupteur différentiel de 0,03 A et une mise à la terre conforme.

Quel est le poids total du Jacuzzi Premium J-270 rempli d'eau et avec utilisateurs ?

Le poids total maximum (incluant le Jacuzzi vide, l'eau et les personnes) est de 2855 kg. Le poids sans emballage est de 369 kg, et le volume d'eau est de 2006 litres. Il est crucial de prévoir une base de support adaptée à cette charge.

Comment installer le Jacuzzi Premium J-270 ?

L'installation peut être posée au sol, semi-encastrée (environ 4 cm) ou sur une base spécifique. Un collecteur d'évacuation avec vanne à tiroir est nécessaire pour la vidange. L'installateur doit respecter les normes locales et utiliser des câbles de section adéquate (type H05 VV-F minimum). L'interrupteur omnipolaire de sectionnement doit être placé hors de portée pendant l'utilisation.

Quelle est la capacité en personnes du Jacuzzi Premium J-270 ?

Le Jacuzzi Premium J-270 peut accueillir jusqu'à 6 personnes simultanément.

Quelles sont les dimensions du Jacuzzi Premium J-270 ?

La surface occupée est d'environ 5,34 m² et la surface d'appui de 4,97 m². Les dimensions exactes ne sont pas spécifiées, mais le volume d'eau de 2006 litres donne une idée de la taille.

Comment entretenir le Jacuzzi Premium J-270 ?

L'entretien courant inclut la vidange périodique via le collecteur d'évacuation, le nettoyage des filtres et le contrôle de l'eau chimiquement traitée. Pour les interventions plus importantes, contactez un centre d'assistance agréé Jacuzzi.

Le Jacuzzi Premium J-270 est-il équipé d'un limiteur de consommation ?

Oui, si l'alimentation électrique est insuffisante, un limitateur de consommation électronique peut être activé par un technicien agréé Jacuzzi. Il réduit la consommation à 5 kW (avec 2 pompes en grande vitesse) ou 3,6 kW (avec 1 pompe), avec coupure du chauffage électrique.

Quelles sont les normes de sécurité électrique applicables ?

Le Jacuzzi respecte les normes EN60335-2-60, EN60335-1 et autres. L'installation doit être équipée d'un interrupteur différentiel de 0,03 A testé périodiquement avec le bouton TEST. Un interrupteur omnipolaire avec ouverture de 3 mm est obligatoire.

Peut-on installer le Jacuzzi Premium J-270 à l'intérieur ?

Oui, mais l'évaporation d'eau peut augmenter l'humidité ambiante. Une ventilation naturelle ou forcée est recommandée pour prévenir les dommages. Jacuzzi décline toute responsabilité en cas de dommages liés à l'humidité.

Où trouver la notice complète du Jacuzzi Premium J-270 ?

La notice d'utilisation et d'installation est disponible gratuitement au format PDF sur le site notice-facile.com ou auprès de Jacuzzi. Elle comprend 24 pages en français.

MODE D'EMPLOI PREMIUM J-270 JACUZZI

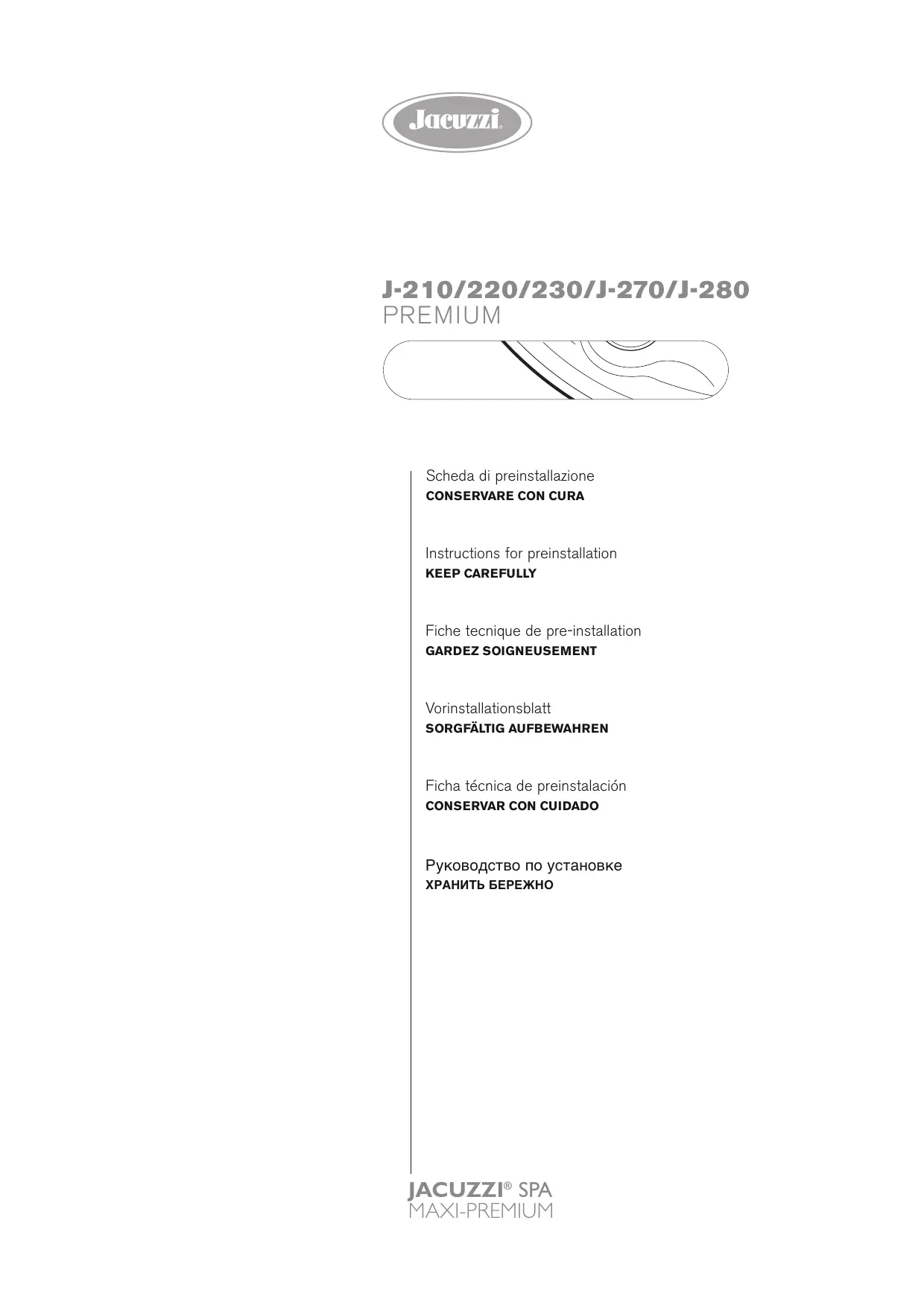

Fiche technique de pré-installation

GARDEZ SOIGNEUSEMENT

C'est à l'installateur ou au propriétaire qu'incombe la responsabilité de s'assurer que le lieu d'installation est conforme aux dispositions locales en vigueur avant de procéder à cette dernière. Jacuzzi Europe S. p. A. ne fournit aucune garantie à cet égard et décline toute responsabilité quant à la conformité de l'installation effectuée.

Caractéristiques techniques

Les mini-piscines Premium se caractérisent par une alimentation monophasée (220-240 V) ; tous les organes électromécaniques et les tuyauteries sont contenus à l'intérieur du périmètre. Elles sont équipées d'une pompe à deux vitesses (mod. J-230/J-270/J-280 : 2 pompes).

Consommation maximale de l'installation

	Alimentation (monophasée)		Consom. tot disp. chauff. élect. + pompe(s)
	Volt	Hertz	Ampères	kW
J-210	220-240 ~	50	21(k)	4,8(j)
J-220	220-240 ~	50	21(k)	4,8(j)
J-230	220-240 ~	50	28(k)	6,5(j)
J-270	220-240 ~	50	28(k)	6,5(j)
J-280	220-240 ~	50	28(k)	6,5(j)

Le réseau électrique qui alimente la mini-piscine doit impérativement être dimensionné pour une consommation maximale (comme indiqué dans le tableau). Au cas où l'énergie électrique à disposition ne serait pas suffisante, un limitateur de consommation électronique pourra être activé, en intervenant à l'intérieur du boîtier électronique.

Cette opération ne peut être effectuée que par un technicien agréé Jacuzzi et limite la consommation électrique comme indiquée :

J-210/J-220

• consommation alternative : 3,4 kW (en actionnant la pompe sur grande vitesse, le chauffage électrique s'éteint).

J-230/J-270/J-280

• consommation alternative moyenne : 5 kW (en actionnant 2 pompes sur grande vitesse, le chauffage électrique s'éteint).
• consommation alternative minimale: 3,6 kW (en actionnant 1 pompe sur grande vitesse, le chauffage électrique s'éteint).

Poids

	poids sans emballage	volume d'eau	n° de personnes maxi.	poids total maxi.
	kg	litres	nb	kg
J-210	~ 227	~ 1128	4	~ 1675
J-220	~ 277	~ 1567	4	~ 2164
J-230	~ 330	~ 1628	5	~ 2358
J-270	~ 369	~ 2006	6	~ 2855
J-280	~ 369	~ 2041	6-7	~ 2970

	surface occupée	surface d'appui	charge moyenne sur la surface occupée	charge concentrée sur le plan d'appui
	\( m^2 \)	\( m^2 \)	\( kg/m^2 \)	\( kg/m^2 \)
J-210	~ 3,92	~ 2,62	~ 427	~ 639
J-220	~ 4,11	~ 3,34	~ 526	~ 648
J-230	~ 4,54	~ 3,72	~ 519	~ 634
J-270	~ 5,34	~ 4,97	~ 534	~ 574
J-280	~ 5,34	~ 4,97	~ 556	~ 597

Sécurité d'utilisation

■ L'installation, si exécutée par des techniciens qualifiés, ne présente aucun risque pour l'utilisateur. La sécurité dépend néanmoins du respect des instructions figurant dans le mode d'emploi qui accompagne le produit. Pour les opérations décrites dans le manuel d'installation, l'utilisateur doit s'adresser à un technicien/agréé. ■ Il est important de s'assurer que les compétences du personnel chargé de l'installation ou du contrôle de celle-ci soient conformes aux dispositions légales en vigueur dans le pays d'installation. ■ Quoi qu'il en soit, vérifier périodiquement le bon fonctionnement de l'interrupteur différentiel du réseau auquel la mini-piscine est reliée (voir chapitre "SÉCURITÉ ÉLECTRIQUE"). En appuyant sur le bouton d'essai (TEST) le disjoncteur doit se déclencher; dans le cas contraire, couper immédiatement l'alimentation électrique et appeler un technicien qualifié. Pour les éventuelles interventions d'entretien exceptionnelles et/ou réparations, s'adresser à un Centre d'assistance agréé et veiller à ce que soient exclusivement utilisées des pièces détachées d'origine.

Préparation pour l'installation

■ Les mini-piscines Premium J-210/220/230/270/280 sont équipées d'un dispositif d'évacuation comme illustré à 1-1a-1b, part. A.

La pose d'un collecteur d'évacuation de dimensions adéquates avec regard permettant de procéder au nettoyage est à la charge du Client.

ATTENTION : avant de procéder à l'installation du collecteur d'évacuation, s'informer auprès des autorités locales sur les normes portant sur l'évacuation des eaux traitées chimiquement.

Pour les vidages périodiques de la mini-piscine, raccorder le tuyau prévu au dispositif d'évacuation (1-1b, part. A).

REMARQUE: Au cas où vous décideriez de raccorder la MaxiJacuzzi de façon permanente au collecteur d'évacuation, il est conseillé d'installer une vanne à tiroir à proximité du collecteur d'évacuation dans un endroit accessible (1-1b, part. A).

La position du collecteur d'évacuation dépend du type d'installation. Les mini-piscines Premium J-210/220/230/270/280 peuvent être installées de plusieurs manières :

• posées au sol ou sur une base spécifique prévue à cet effet (4).
• semi-encastrée sur 4 cm environ, de manière à ce que seule la base de la mini-piscine soit encastrée et que les panneaux latéraux restent dégagés (5). Dans ce cas, il est recommandé d'installer des plates-formes amovibles (en contreplaqué marin ou autre) qui permettent non seulement de compléter l'installation sur le plan esthétique mais aussi de pouvoir retirer les panneaux plus facilement. Dans tous les cas, il faudra réaliser une base de support adéquate au poids du modèle choisi, en tenant compte des données indiquées dans le tableau "Poids".

Pour remplir la mini-piscine, vous pouvez utiliser un tuyau d'arrosage.

Au cas où la mini-piscine serait raccordée au réseau d'alimentation en eau pour les recharges périodiques, ce raccordement devra être réalisé dans le respect de la directive EN1717, en adoptant les mesures de protection anti-pollution "AA", "AB" ou "AD". Pour tout éclaircissement, adressez-vous à l'organisme de distribution d'eau et/ou à votre plombier habituel.

■ En cas d'installation à l'intérieur, il est nécessaire de tenir compte du fait que l'évaporation d'eau de la mini-piscine (en particulier à température élevée) peut entraîner une forte augmentation du degré d'humidité. La ventilation naturelle ou forcée contribue à maintenir le niveau de confort et permet de prévenir les dommages causés par l'humidité dans l'habitation.

Jacuzzi Europe décline toute responsabilité en cas de dommages dus à un taux d'humidité excessif, à des fuites ou à des débordements d'eau. Pour l'installation à l'intérieur, appeler un technicien qualifié.

■ Nous rappelons que la pose d'un interrupteur de sectionnement omnipolaire est obligatoire, et que ses caractéristiques ne doivent pas être inférieures à celles qui figurent dans le chapitre “Sécurité électrique” et 2.

■ L'installateur devra utiliser des câbles de section suffisante, protégés par une gaine et/ou avec des tuyaux ou des moulures, dont les caractéristiques ne doivent pas être inférieures à celles du type H 05 VV-F.

L'entrée des câbles à l'intérieur de la mini-piscine, jusqu'au coffret électrique (2) devra être prédisposée sur le point B.

Remarque : dans tous les cas, la section des conducteurs doit non seulement tenir compte de l'absorption de l'installation, mais aussi du parcours des câbles et des distances, des systèmes de protection choisis et des normes spécifiques aux installations électriques posées de façon permanente, en vigueur dans le pays où est installée la mini-piscine.

L'installateur devra respecter ces prescriptions et utiliser des raccords étanches sur les points de jonction; il devra également garantir le respect des normes spécifiques pour les installations en vigueur dans le pays où est installée la mini-piscine.

Veiller impérativement à ce que cette disposition soit respectée : tout autre procédé est interdit.

Sécurité électrique.

Les mini-piscines Premium sont des appareils sûrs, réalisés conformément aux normes EN60335-2-60: 1997, EN60335-1: 1994+A1+A2+A11-A16, EN60825-1: 1994+A1+A2; EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995 W/A1:01), EN61000-4-3 (2002 W/A1:02), EN61000-4-11 (2004), CISPER 22 (1997) Class B, FCC Part 15 Subpart B Class B, VCCI (April 2000) Class B & ICES_003 Class B (ANSI C63.4 2003) TUV Test plan 02173520.024, EN55022 Class B (1998), EN50082-1 (1997), ETSI EN 300 220-1 V2.1.1 (2006-04), ETSI EN 301-489-3 V1.4.1 (2002-08) et testés lors de leur fabrication afin de garantir la plus grande sécurité à l'utilisateur.

L'installation doit être réalisée par du personnel qualifié en mesure de garantir le respect des directives nationales en vigueur et agréé pour ce type d'installation.

Il est du ressort de l'installateur de choisir les matériaux en fonction de l'utilisation prévue, de veiller à ce que les travaux soient effectués correctement, de contrôler l'état de l'installation à laquelle est raccordé l'appareil, ainsi que de s'assurer de sa conformité aux normes de sécurité à appliquer durant son utilisation et pendant les opérations d'entretien, en veillant à ce que l'installation puisse être facilement contrôlée.

■ Les mini-piscines Premium sont des appareils de classe "I" et pour autant elles doivent être raccordées de façon permanente, sans jonctions intermédiaires, au réseau d'alimentation électrique et au circuit de protection (mise à la terre).

Le réseau électrique de l'habitation doit être équipé d'un interrupteur différentiel de 0,03 A et d'un circuit de protection (terre) fonctionnant.

Vérifier le bon fonctionnement de l'interrupteur différentiel en appuyant sur le bouton d'essai (TEST), l'interrupteur différentiel devra se déclencher.

Pour le branchement au réseau électrique, installer un interrupteur omnipolaire de sectionnement (2), dans une position garantissant le respect des standards de sécurité et qui ne soit pas accessible pendant l'utilisation de la mini-piscine. Veiller impérativement à ce que cette disposition soit respectée (toute autre procédé est interdit). ■ Ledit interrupteur omnipolaire doit garantir une ouverture de 3 mm minimum entre les contacts et doit être adapté à la tension et au courant indiqués dans le chapitre "Caractéristiques techniques". ■ L'installation de dispositifs électriques de chaque nature que ce soit (prises, interrupteurs, etc.) à proximité de la mini-piscine doit être conforme aux normes et dispositions légales applicables dans le pays où est installée la mini-piscine. Pour le raccordement de mise à la terre prévu par les directives en vigueur (normes EN 60335.2.60), l'installateur doit utiliser la borne prévue à cet effet sur le boîtier électrique (2), et marquée du symbole .

En particulier, il faudra nécessairement garantir l'équipotentialité de toutes les masses métalliques présentes autour de la mini-piscine (conduites hydrauliques, de gaz, eventuelles plates-formes métalliques sur le périmètre, etc.).

Les caractéristiques indiquées n'engagent pas JACOZZI Europe, qui se réserve le droit d'apporter toutes les modifications qu'elle jugera opportunes sans obligation de préavis ou de remplacement
