Marque	JACUZZI
Modèle	PREMIUM J-230
Type de produit	Mini-piscine (Jacuzzi) avec hydromassage
Alimentation électrique	Monophasée 220-240 V ~ 50 Hz, 28 A, 6,5 kW max
Consommation maximale totale	6,5 kW (chauffage + pompes)
Nombre de pompes	2 pompes à deux vitesses
Capacité d'eau	Environ 1628 litres
Nombre de places	Jusqu'à 5 personnes
Poids à sec (sans eau)	Environ 330 kg
Poids total en charge (eau + personnes)	Environ 2358 kg
Surface occupée	Environ 4,54 m²
Surface d'appui	Environ 3,72 m²
Charge moyenne sur la surface occupée	519 kg/m²
Charge concentrée sur le plan d'appui	634 kg/m²
Dispositif d'évacuation	Oui, avec raccord pour vidange
Classe électrique	Classe I (nécessite mise à la terre)
Protection différentielle recommandée	Interrupteur différentiel 0,03 A
Sectionneur omnipolaire obligatoire	Oui, avec ouverture minimale de 3 mm entre contacts
Possibilité d'installation	Posée au sol, semi-encastrée ou encastrée
Matériaux	Non spécifié (estimation : acrylique renforcé)
Système de chauffage	Chauffage électrique intégré
Système de filtration	Intégré (filtre à cartouche probable)
Garantie	Non spécifiée (se référer au vendeur)

FOIRE AUX QUESTIONS - PREMIUM J-230 JACUZZI

Quelle est la consommation électrique maximale du Jacuzzi Premium J-230 ?

La consommation maximale est de 6,5 kW (28 A) avec chauffage et pompes en marche. Une alimentation monophasée 220-240 V ~ 50 Hz est requise.

Quel est le poids total du Jacuzzi une fois rempli d'eau ?

Le poids total en charge (eau + personnes max 5) est d'environ 2358 kg. Le poids à sec est d'environ 330 kg pour une capacité d'eau de 1628 litres.

Quels sont les prérequis électriques pour installer le Premium J-230 ?

L'installation doit être réalisée par un professionnel. Le réseau doit être monophasé 220-240 V, avec un interrupteur différentiel de 30 mA et un sectionneur omnipolaire. La mise à la terre est obligatoire.

Puis-je installer le Jacuzzi à l'intérieur ?

Oui, mais une ventilation naturelle ou forcée est nécessaire pour éviter une humidité excessive. Jacuzzi décline toute responsabilité en cas de dommages liés à l'humidité. Appelez un technicien qualifié.

Comment vidanger l'eau du Jacuzzi Premium J-230 ?

Utilisez le dispositif d'évacuation fourni avec un tuyau de vidange. Il est conseillé d'installer une vanne à tiroir accessible. Renseignez-vous sur les normes locales d'évacuation des eaux traitées.

Quel type de protection électrique est nécessaire ?

Obligation d'un interrupteur différentiel 0,03 A et d'un sectionneur omnipolaire avec ouverture des contacts d'au moins 3 mm. L'appareil est de classe I.

Combien de pompes possède le Premium J-230 ?

Il est équipé de 2 pompes à deux vitesses, permettant de gérer l'hydromassage et la filtration.

Quelle est la surface au sol nécessaire ?

La surface occupée est d'environ 4,54 m² avec une surface d'appui de 3,72 m². Le sol doit supporter une charge moyenne de 519 kg/m² et une charge concentrée de 634 kg/m².

Puis-je utiliser un limitateur de consommation si mon installation électrique est insuffisante ?

Oui, un limitateur de consommation électronique peut être activé par un technicien agréé Jacuzzi. Pour le J-230, les consommations alternatives sont de 5 kW (2 pompes en grande vitesse, chauffage éteint) ou 3,6 kW (1 pompe en grande vitesse).

Où puis-je trouver des pièces détachées pour le Premium J-230 ?

Adressez-vous à un Centre d'assistance agréé Jacuzzi et utilisez exclusivement des pièces d'origine pour garantir la sécurité et la conformité.

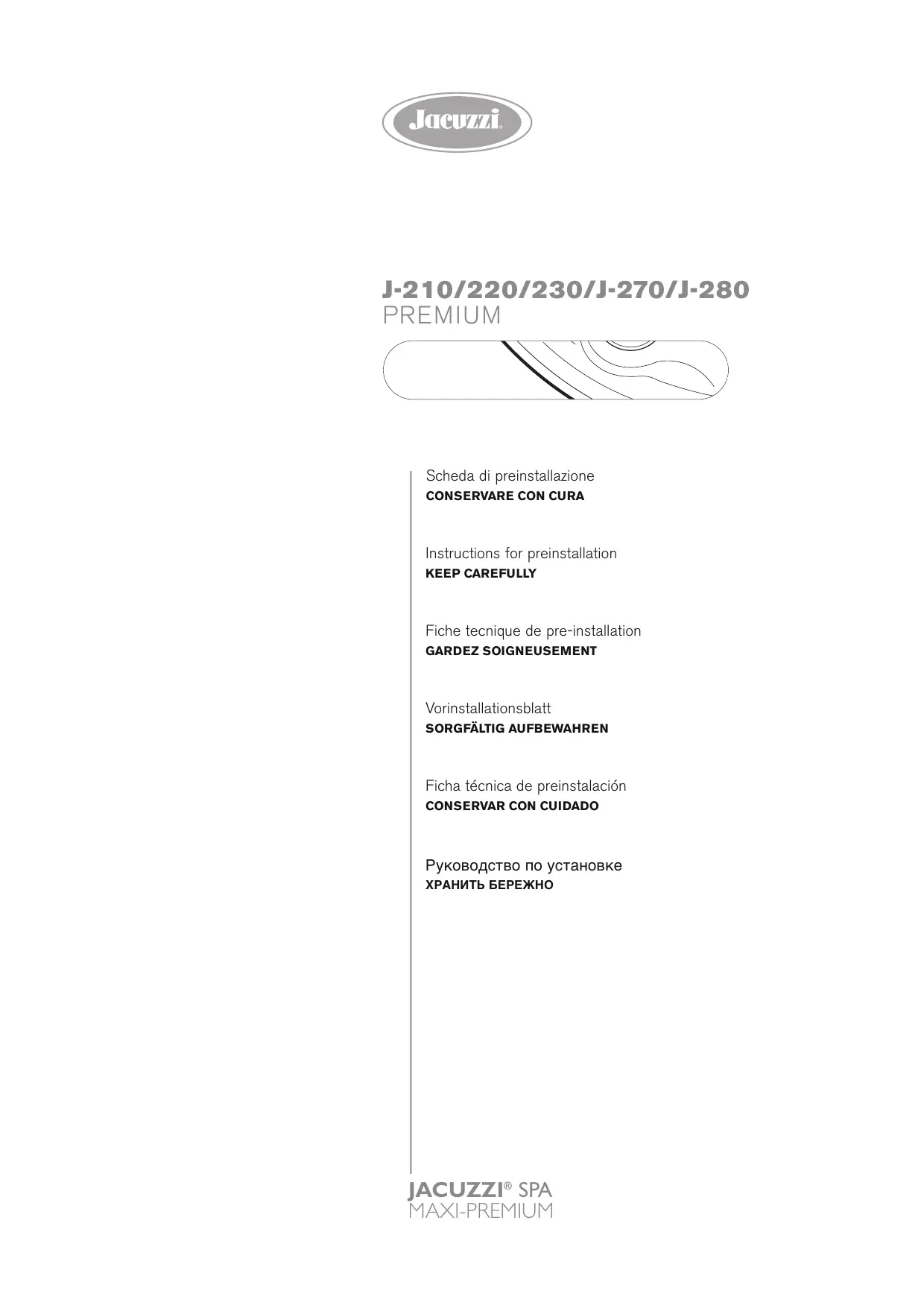

MODE D'EMPLOI PREMIUM J-230 JACUZZI

Fiche technique de pré-installation

GARDEZ SOIGNEUSEMENT

C'est à l'installateur ou au propriétaire qu'incombe la responsabilité de s'assurer que le lieu d'installation est conforme aux dispositions locales en vigueur avant de procéder à cette dernière. Jacuzzi Europe S. p. A. ne fournit aucune garantie à cet égard et décline toute responsabilité quant à la conformité de l'installation effectuée.

Caractéristiques techniques

Les mini-piscines Premium se caractérisent par une alimentation monophasée (220-240 V) ; tous les organes électromécaniques et les tuyauteries sont contenus à l'intérieur du périmètre. Elles sont équipées d'une pompe à deux vitesses (mod. J-230/J-270/J-280 : 2 pompes).

Consommation maximale de l'installation

	Alimentation (monophasée)		Consom. tot disp. chauff. élect. + pompe(s)
	Volt	Hertz	Ampères	kW
J-210	220-240 ~	50	21(k)	4,8(j)
J-220	220-240 ~	50	21(k)	4,8(j)
J-230	220-240 ~	50	28(k)	6,5(j)
J-270	220-240 ~	50	28(k)	6,5(j)
J-280	220-240 ~	50	28(k)	6,5(j)

Le réseau électrique qui alimente la mini-piscine doit impérativement être dimensionné pour une consommation maximale (comme indiqué dans le tableau). Au cas où l'énergie électrique à disposition ne serait pas suffisante, un limitateur de consommation électronique pourra être activé, en intervenant à l'intérieur du boîtier électronique.

Cette opération ne peut être effectuée que par un technicien agréé Jacuzzi et limite la consommation électrique comme indiquée :

J-210/J-220

• consommation alternative : 3,4 kW (en actionnant la pompe sur grande vitesse, le chauffage électrique s'éteint).

J-230/J-270/J-280

• consommation alternative moyenne : 5 kW (en actionnant 2 pompes sur grande vitesse, le chauffage électrique s'éteint).
• consommation alternative minimale: 3,6 kW (en actionnant 1 pompe sur grande vitesse, le chauffage électrique s'éteint).

Poids

	poids sans emballage	volume d'eau	n° de personnes maxi.	poids total maxi.
	kg	litres	nb	kg
J-210	~ 227	~ 1128	4	~ 1675
J-220	~ 277	~ 1567	4	~ 2164
J-230	~ 330	~ 1628	5	~ 2358
J-270	~ 369	~ 2006	6	~ 2855
J-280	~ 369	~ 2041	6-7	~ 2970

	surface occupée	surface d'appui	charge moyenne sur la surface occupée	charge concentrée sur le plan d'appui
	\( m^2 \)	\( m^2 \)	\( kg/m^2 \)	\( kg/m^2 \)
J-210	~ 3,92	~ 2,62	~ 427	~ 639
J-220	~ 4,11	~ 3,34	~ 526	~ 648
J-230	~ 4,54	~ 3,72	~ 519	~ 634
J-270	~ 5,34	~ 4,97	~ 534	~ 574
J-280	~ 5,34	~ 4,97	~ 556	~ 597

Sécurité d'utilisation

■ L'installation, si exécutée par des techniciens qualifiés, ne présente aucun risque pour l'utilisateur. La sécurité dépend néanmoins du respect des instructions figurant dans le mode d'emploi qui accompagne le produit. Pour les opérations décrites dans le manuel d'installation, l'utilisateur doit s'adresser à un technicien/agréé. ■ Il est important de s'assurer que les compétences du personnel chargé de l'installation ou du contrôle de celle-ci soient conformes aux dispositions légales en vigueur dans le pays d'installation. ■ Quoi qu'il en soit, vérifier périodiquement le bon fonctionnement de l'interrupteur différentiel du réseau auquel la mini-piscine est reliée (voir chapitre "SÉCURITÉ ÉLECTRIQUE"). En appuyant sur le bouton d'essai (TEST) le disjoncteur doit se déclencher; dans le cas contraire, couper immédiatement l'alimentation électrique et appeler un technicien qualifié. Pour les éventuelles interventions d'entretien exceptionnelles et/ou réparations, s'adresser à un Centre d'assistance agréé et veiller à ce que soient exclusivement utilisées des pièces détachées d'origine.

Préparation pour l'installation

■ Les mini-piscines Premium J-210/220/230/270/280 sont équipées d'un dispositif d'évacuation comme illustré à 1-1a-1b, part. A.

La pose d'un collecteur d'évacuation de dimensions adéquates avec regard permettant de procéder au nettoyage est à la charge du Client.

Attention : avant de procéder à l'installation du collecteur d'évacuation, s'informer auprès des autorités locales sur les normes portant sur l'évacuation des eaux traitées chimiquement.

Pour les vidages périodiques de la mini-piscine, raccorder le tuyau prévu au dispositif d'évacuation (1-1b, part. A).

REMARQUE: Au cas où vous décideriez de raccorder la MaxiJacuzzi de façon permanente au collecteur d'évacuation, il est conseillé d'installer une vanne à tiroir à proximité du collecteur d'évacuation dans un endroit accessible (1-1b, part. A).

La position du collecteur d'évacuation dépend du type d'installation. Les mini-piscines Premium J-210/220/230/270/280 peuvent être installées de plusieurs manières :

• posées au sol ou sur une base spécifique prévue à cet effet (4).
• semi-encastrée sur 4 cm environ, de manière à ce que seule la base de la mini-piscine soit encastrée et que les panneaux latéraux restent dégagés (5). Dans ce cas, il est recommandé d'installer des plates-formes amovibles (en contreplaqué marin ou autre) qui permettent non seulement de compléter l'installation sur le plan esthétique mais aussi de pouvoir retirer les panneaux plus facilement. Dans tous les cas, il faudra réaliser une base de support adéquate au poids du modèle choisi, en tenant compte des données indiquées dans le tableau "Poids".

Pour remplir la mini-piscine, vous pouvez utiliser un tuyau d'arrosage.

Au cas où la mini-piscine serait raccordée au réseau d'alimentation en eau pour les recharges périodiques, ce raccordement devra être réalisé dans le respect de la directive EN1717, en adoptant les mesures de protection anti-pollution "AA", "AB" ou "AD". Pour tout éclaircissement, adressez-vous à l'organisme de distribution d'eau et/ou à votre plombier habituel.

■ En cas d'installation à l'intérieur, il est nécessaire de tenir compte du fait que l'évaporation d'eau de la mini-piscine (en particulier à température élevée) peut entraîner une forte augmentation du degré d'humidité. La ventilation naturelle ou forcée contribue à maintenir le niveau de confort et permet de prévenir les dommages causés par l'humidité dans l'habitation.

Jacuzzi Europe décline toute responsabilité en cas de dommages dus à un taux d'humidité excessif, à des fuites ou à des débordements d'eau. Pour l'installation à l'intérieur, appeler un technicien qualifié.

■ Nous rappelons que la pose d'un interrupteur de sectionnement omnipolaire est obligatoire, et que ses caractéristiques ne doivent pas être inférieures à celles qui figurent dans le chapitre "Sécurité électrique" et 2.

■ L'installateur devra utiliser des câbles de section suffisante, protégés par une gaine et/ou avec des tuyaux ou des moulures, dont les caractéristiques ne doivent pas être inférieures à celles du type H 05 VV-F.

L'entrée des câbles à l'intérieur de la mini-piscine, jusqu'au coffret électrique (2) devra être prédisposée sur le point B.

Remarque : dans tous les cas, la section des conducteurs doit non seulement tenir compte de l'absorption de l'installation, mais aussi du parcours des câbles et des distances, des systèmes de protection choisis et des normes spécifiques aux installations électriques posées de façon permanente, en vigueur dans le pays où est installée la mini-piscine.

L'installateur devra respecter ces prescriptions et utiliser des raccords étanches sur les points de jonction; il devra également garantir le respect des normes spécifiques pour les installations en vigueur dans le pays où est installée la mini-piscine.

Veiller impérativement à ce que cette disposition soit respectée : tout autre procédé est interdit.

Sécurité électrique.

Les mini-piscines Premium sont des appareils sûrs, réalisés conformément aux normes EN60335-2-60: 1997, EN60335-1: 1994+A1+A2+A11-A16, EN60825-1: 1994+A1+A2; EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995 W/A1:01), EN61000-4-3 (2002 W/A1:02), EN61000-4-11 (2004), CISPER 22 (1997) Class B, FCC Part 15 Subpart B Class B, VCCI (April 2000) Class B & ICES_003 Class B (ANSI C63.4 2003) TUV Test plan 02173520.024, EN55022 Class B (1998), EN50082-1 (1997), ETSI EN 300 220-1 V2.1.1 (2006-04), ETSI EN 301-489-3 V1.4.1 (2002-08) et testés lors de leur fabrication afin de garantir la plus grande sécurité à l'utilisateur.

L'installation doit être réalisée par du personnel qualifié en mesure de garantir le respect des directives nationales en vigueur et agréé pour ce type d'installation.

Il est du ressort de l'installateur de choisir les matériaux en fonction de l'utilisation prévue, de veiller à ce que les travaux soient effectués correctement, de contrôler l'état de l'installation à laquelle est raccordé l'appareil, ainsi que de s'assurer de sa conformité aux normes de sécurité à appliquer durant son utilisation et pendant les opérations d'entretien, en veillant à ce que l'installation puisse être facilement contrôlée.

■ Les mini-piscines Premium sont des appareils de classe "I" et pour autant elles doivent être raccordées de façon permanente, sans jonctions intermédiaires, au réseau d'alimentation électrique et au circuit de protection (mise à la terre).

Le réseau électrique de l'habitation doit être équipé d'un interrupteur différentiel de 0,03 A et d'un circuit de protection (terre) fonctionnant.

Vérifier le bon fonctionnement de l'interrupteur différentiel en appuyant sur le bouton d'essai (TEST), l'interrupteur différentiel devra se déclencher.

Pour le branchement au réseau électrique, installer un interrupteur omnipolaire de sectionnement (2), dans une position garantissant le respect des standards de sécurité et qui ne soit pas accessible pendant l'utilisation de la mini-piscine. Veiller impérativement à ce que cette disposition soit respectée (toute autre procédé est interdit). ■ Ledit interrupteur omnipolaire doit garantir une ouverture de 3 mm minimum entre les contacts et doit être adapté à la tension et au courant indiqués dans le chapitre "Caractéristiques techniques". ■ L'installation de dispositifs électriques de chaque nature que ce soit (prises, interrupteurs, etc.) à proximité de la mini-piscine doit être conforme aux normes et dispositions légales applicables dans le pays où est installée la mini-piscine. Pour le raccordement de mise à la terre prévu par les directives en vigueur (normes EN 60335.2.60), l'installateur doit utiliser la borne prévue à cet effet sur le boîtier électrique (2), et marquée du symbole .

En particulier, il faudra nécessairement garantir l'équipotentialité de toutes les masses métalliques présentes autour de la mini-piscine (conduites hydrauliques, de gaz, eventuelles plates-formes métalliques sur le périmètre, etc.).

Les caractéristiques indiquées n'engagent pas JACOZZI Europe, qui se réserve le droit d'apporter toutes les modifications qu'elle jugera opportunes sans obligation de préavis ou de remplacement
