MODE D'EMPLOI CMK12RD CASTOR
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements y relatifs.
Ces avertissements sont donnés pour votre sécurité et pour celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser l'appareil.
Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
Si une modification électrique dans votre maison s'avérerait nécessaire pour l'installation de l'appareil, elle ne pourrait être effectuée que par du personnel qualifié.
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
Ne surchargez pas l'appareil. Nous vous conseillons de suivre les instructions données dans cette notice d'utilisation.
Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.
Ne faites jamais sécher en machine,
■ les lainages, les soieries et les voilages, les matières caoutchoutées et les tissus plastifiés, les articles ayant été précédemment nettoyés avec des produits inflammables.
Les articles ouatinés tels que anoraks, robes de chambre, duvets doivent toujours être séchés avec les programmes « synthétiques » et préalablement bien essorés. Ces articles volumineux sont à exclure, couettes en particulier.
Débranche toujours l'appareil après l'utilisation.
Laissez la porte entrouverte lorsque l'appareil n'est pas utilisé pour préserver le joint du hublot mais veillez à ce que des enfants ne s'enferment pas dans l'appareil.
Le filtre doit être nettoyé après chaque usage. N'utilisez jamais l'appareil avec un filtre endommagé ou sans filtre. Cela pourrait provoquer un incendie.
Votre sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié à aucun autre système d'aération servant à d'autres appareils.
Certains animaux domestiques ont l'habitude de se glisser dans le tambour du sèche-linge. Contrôlez le tambour de votre machine avant de mettre l'appareil en fonction.
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...) veuillez nous consulter, nous vous communiquerons alors l'adresse d'un service après-vente (les réparations effectuées par du personnel non qualifié pouvant provoquer des dommages).
Contenu
Remarques importantes (Avertissements) page 29
Données techniques/dimensions page 30
Description de l'appareil page 31
Installation page 32
Branchement électrique page 32
Remarques importantes page 33
Capacité page 33
Poids de linge à sécher page 33
Avant la première mise en service page 33
Comment économiser de l'énergie page 33
Ce qu'il ne faut pas mettre dans le sèche-linge page 33
Éléments de commande page 34
Nettoyage du tamis à bouts de fil page 35
Vidange du réservoir d'eau page 35
Remarques générales page 36
Préparatifs pour le séchage page 36
Tableau des programmes page 37
Maintenance et entretien page 38
Indications pour remédier à de petits dérangements 39
Instructions pour l'installateur page 40
Montage sous-plan 40
Chapitre 41 : Combiné machine à laver/sèche-linge
Raccordement d'un tuyau d'évacuation 41
Données techniques/dimensions
Tension nominale 220 V ~ 50 Hz
Puissance globale 2730 W
moteur d'entraînement 250 W
moteur du ventilateur 100 W
chauffage 2380 W
Fusible 16A
Capacité 4,5 kg
Poids de l'appareil 43 kg
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatible Électromagnétique) et modifications successives.
Dimensions
Avec plan supérieur :
hauteur 850 mm
largeur 595 mm
profondeur 600 mm. Plateau déplaçable jusqu'à 20 mm
Sans plan de travail:
hauteur 820 mm
largeur 595 mm
profondeur 570 mm profondeur avec la porte ouverte 1200 mm
Fig. 1
1 Plan de travail 2 Lampe témoins pour le réservoir d'eau 3 ① «Arrêt/lampe de contrôle «fonctionnement» 4 Ouvre-porte 5 Minuteur, servant simultanément d'interrupteur principal 6 Tamis à peluches (bouts de fil) 7 Fermerture de la porte 8 Plaque signalétique 9 Grille d'aération 10 Condenseur d'air 11 Réservoir d'eau 12 Pieds filetés
Installation
Ce sèche-linge peut être mis en marche sans opération préalable et sans installation particulière. Lors de son implantation et de son branchement au secteur, il y a lieu de tenir compte des indications suivantes et, le cas échéant, des stipulations de la Compagnie locale de distribution d'électricité compétente.
Le sèche-linge peut s'installer sur tout plancher ou sol plan. Il doit reposer horizontalement, c.-à-d. être nivelé avec un niveau à bulle d'air. Le réglage des pieds filétés permet de compenser les inégalités du sol ou les dénivellations.
Un fonctionnement correct exige une arrivée d'air exempte de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'aération situées à l'avant, en bas dans le socle du sèche-linge.
Ne pas démonter les pieds filétés, ni limiter la garde au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.
Remarque:
La chaleur dégagée par le sèche-linge peut atteindre jusqu'à 60°C - Observe donc ce fait lors de l'installation de l'appareil au-dessus de revêtements de sol sensibles. Pendant le fonctionnement du sèche-linge, la température ambiante ne devrait pas dépasser +35°C; sinon, il faut ouvrir une porte ou une fenêtre. L'espace environnant le sèche-linge ne doit pas contenir de peluches (bouts de fils).
Branchement électrique
Un interrupteur principal avec ouverture des contacts supérieurs à 3 mm ou un connecteur (prise mâle) doit être prévu pour le branchement électrique.
La tension indiquée sur la plaque signalétique doit correspondre à celle du secteur au lieu d'implantation.
Le branchement électrique est à effectuer conformément aux stipulations de l'ASE ou de la compagnie de distribution d'électricité locale.
Un schéma de câblage accompagne la version de l'appareil commutable sur une autre tension.
Capacité
Coton max. 4,5 kg Linge facile à entretenir max. 2,0 kg
Poids du linge
| Pièce | Poids en g environ |
| Peignoir | 1200 |
| Drap-housse | 700 |
| Drap de lit | 500 |
| Corsage | 100 |
| Blouse de travail pour dame | 300 |
| Chemise de nuit pour dame | 200 |
| Slip de femme | 100 |
| Servette-éponge | 200 |
| Chiffon à essuyer la vaissele | 100 |
| Blouse de travail pour homme | 600 |
| Chemise d'homme | 200 |
| Pyjama pour homme | 500 |
| Tricot de corps pour homme | 100 |
| Caleçon court pour homme | 100 |
| Caleçon long pour homme | 250 |
| Taie d'oreiller | 200 |
| Servette | 100 |
| Mouchoir | 20 |
| Nappe de table | 250 |
Il s'agit ici d'article en coton. Les poids indiqués ne représentent que des valeurs approximatives.
Avant la première mise en service
Nous conseillons de placer quelques chiffons humides dans le sèche-linge et de laisser fonctionner celui-ci pendant 15 minutes environ. Vous êtes ainsi assuré qu'il ne reste plus aucune poussière, ni saleté dans le tambour.
Notre conseil pour économiser de l'énergie
Tous les sèches-linge consommant de l'énergie, pour le séchage du linge. Toutefois, le vôtre l'économise particulièrement et fonctionne avec une grande rentabilité, si vous essorez bien le linge avant de le sécher.
Avec les machines à laver ayant une faible vitesse de rotation (p. ex. 500 t/min) et pleines de linge en tissus-éponge, vous consommez inutillement environ 50% plus d'énergie qu'en lavant le même linge avec une machine tournant à grande vitesse (p. ex. 800-1000 t/min ou une essoreuse), si vous procédez à son essorage.
Songez au fait que votre sèche-linge ne doit pas consommer beaucoup d'énergie!
Ce qu'il ne faut pas mettre dans le sèche-linge
Le linge particulièrement sensible, p. ex. les rideaux en fibres synthétiques, les lainages, la soie, les textiles avec inserts métalliques, les bas en nylon ainsi que le linge comptant en majeure partie de la matière-mousse ou un matériel semblable au caoutchouc ne doit pas se sécher dans le sèche-linge.
De même, les coussins de plume ou les matelas.
Attention!
Il ne faut pas non plus sécher le linge traité précédemment avec un détergent ou un solvant inflammable (benzine, alcohol, produit détachant, etc.), dans un sèche-linge. On s'expose alors au danger d'incendie. Ne séchez-y donc que le linge lavé dans l'eau.

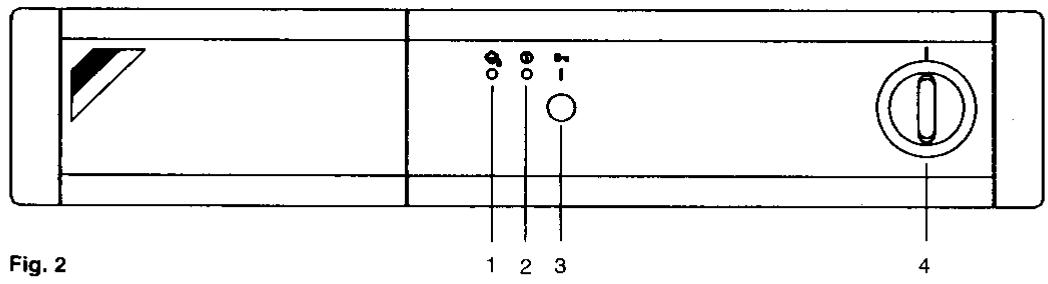

1 Lampe témoin pour réservoir d'eau
- s'éclaire quand le réservoir d'eau est plein ou positionné incorrectement. Il se produit une interruption du programme.
2 La lampe de contrôle indique l'état de fonctionnement.
3 Ouverture porte
-Ouvrir la porte en appuyant sur la touche.
4 Minuteur, servant simultanément d'interrupteur principal.
Ouverture de la porte
Appuyer sur la touche 0-
Introduire le linge
Trier le linge à sécher et le placer - très souple - dans le tambour.
Fermer la porte
Appuyer dessus et veiller à ne coincer aucune pièce de linge entre la porte et l'appareil.
Sélectionner le programme (selon le tableau de la page 37).
Il existe deux possibilités de sélection d'un programme:
Coton
linge facile à entretenir
Régler le minuteur en le tournant dans le sens des aiguilles d'une montre. Pour le séchage de tissus sensibles, sélectionner le programme «linge facile à entretenir» (inscription verte).
Déroulement du programme
Le tambour tourne alternativement vers la droite et vers la gauche. Quand la position est atteinte, le chiffage s'arrête automatiquement et le linge se refroidit. Avec 10 minutes environ, le programme est terminé.

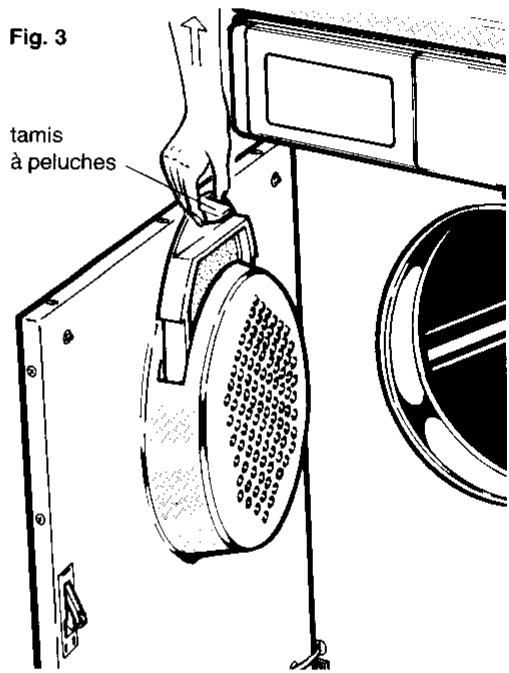

Nettoyer le tamis à peluches (ou à bouts de fil) (fig. 3).
Le tamis à peluches (ou à bouts de fil) se trouvant à l’intérieur de la porte doit absolument être nettoyé après chaque séchage.
Extraire le tamis en tirant sur sa poignée, vers le haut, le nettoyer et le remettre en place.
Vider le pot de condensation (fig. 4) (peut se réaliser aussi pendant le déroulement d'un programme).
L'eau extraite du linge pendant le séchage se condense à l'intérieur du séche-linge et est recueillie dans le pot de condensation.
Ce dernier doit se vider après chaque programme, de manière à obtenir un séchage correct du linge au cours du programme suivant.
Quand on oublie la vidange du pot de condensation, une sécurité se déclenche. La lampe témoin «condensat» s'allume dans le bandeau de commande et le programme s'interrompt automatiquement, le linge étant encore humide.
Vider le réservoir d'eau, même pendant le programme.
Fig. 4
Fig. 4a
Introduire à fond le pot de condensation.
Conseil: L'eau de condensation récupérée peut s'utiliser dans un fer à repasser à vapeur, dans une batterie d'automobile, etc. Effectuez alors le filtrage de cette eau (par exemple dans un filtre à café).
Peluches (bouts de fils)
Après le premier emploi de votre sèche-linge, vous serez peut-être étonné de la grande quantité de peluches (bouts de fils) accumulant dans le tamis. Il s'agit toutefois d'un usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le sèche-linge. En portant ce linge et pendant le lavage - qu'il se fasse à la main ou dans une machine à laver automatique - il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge. Lors de l'étendage sur un séchoir, ces peluches (bouts de fils) sont emportées par le vent, tandis qu'à l'intérieur du sèche--linge, elles s'accumulent et se gonflent fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.
Retrait du linge
Avant tout, les étoffes tissées (tricots) ont une tendance au retrait, qui diffère plus ou moins, selon leur qualité. On doit attribuer cette particularité au fait que dans un séche-linge, au contraire de l'étendage sur un séchoir, le linge seche « suspendu dans l'air », c.-à-d. sans aucune contrainte. De tels
Les textiles se sèchent autant que possible avec le programme «humide pour le repassage au fer». Le retrait se compense ensuite largement, en tirant sur le linge et en le portant. Quand on achète ces textiles neufs, nous recommandons de tenir compte du retrait éventuel ultérieur lors du choix de la taille (ou de la grandeur).
Linge amidonné
Il peut se sécher sans problème, dans le séche-linge. Pour obtenir l'arrêt requis, vous devez avoir choisi un programme qui garantisse un taux d'humidité résiduel suffisant, c.-a-d. «humide pour repassage au fer ou calandrage». À la fin du programme, essuyer l'intérieur du tambour d'abord avec un chiffon humide, puis avec un chiffon sec, en vue d'enlever toutes traces eventuelles d'amidon.
Durée des programmes et consommation de courant.
Les besoins d’énergie (ou consommation de courant) et la durée du séchage dépendent de la quantité de linge à sécher, du taux d’humidité résiduelle du linge essoré, de la grandeur des pièces de linge, de la nature des textiles, de la température ambiantе et du taux de séchage voulu.
Préparatifs pour le séchage
Trier le linge selon la nature des textiles (voir le singlede traitement sur chaque piece de linge) et le taux de séchage demandé, puis l'introduire dans le tambour, de manière qu'il y soit très souple. Fermer les fermétures à glissière et nouer les cordons des tabliers, etc.
Avant son séchage, il faut bien essorer le linge. Vitesse de rotation minimale de l'essoreuse : 800 t/min. Lors d'un essorage intégré à la machine à laver : au minimum 2800 t/min.
Le linge facile à entretenir (chemises, p. ex.) doit être aussi légèrement essoré, avant son séchage
(de 10 à 30 sec. selon la sensibilité au froissage ou avec un court programme d'essorage prévu spécialement dans votre machine à laver automatique, le cas échéant).
Trop remplir le tambour du sèche-linge nuit au bon résultat du séchage et engendre des plis prononcés. Par contre, une quantité insuffisante de linge n'est pas rentable.
Les draps-housse de lit et les taies d’oreiller doivent être boutonnés, de manière que les petites pièces de linge (mouchoirs, p. ex.) ne puissent s’y « accumuler ».
Temps de séchage
Le temps (durée) de séchage à régler dépend de la nature du linge, de sa quantité ou s'il a été essoré à grande vitesse ainsi que du taux de séchage désiré.
La graduation du minuteur est sous-divisée en:
= coton (plein chauffage)
= refroidissement
Linge à bouillir et de couleur 20 à 120 minutes
--programme normal
(plein chauffage)
= linge facile à entretenir (chauffage réduit)
= refroidissement
Linge facile à entretenir 20 à 80 minutes
programme menaçant le linge
(chauffage réduit)
Une phase de refroidissement fait suite à la fin de chaque programme de séchage, en vue de prévenir le froissement du linge, sur tout pour les synthétiques.
Lorsque le temps (durée) de séchage ne suffit pas, veuillez régler un court temps de séchage complémentaire, toutefois au minimum 20 minutes, avec le minuteur.
Quand il s'agit de tissus mixtes, il y a lieu d'observer, en tout cas, les indications de fabricant.
Valeurs approximatives, basées sur le linge de maison sec
| Nature du linge | Taux de séchage | Quantité | Choix du temps selon la vitesse d'essorage t/mn | ||
| 800-1200 | 2800 | ||||
| CotonLinge à bouillir etde couleur | Sec pourl'armoire | 4,5 kg | (pleinchauffage) | 80-95 | 60-70 |
| 2,0 kg | 40-55 | 30-40 | |||
| Sec pour lerepassage | 4,5 kg | 60-80 | 35-50 | ||
| 2,0 kg | 30-45 | 25-30 | |||
| Sec pour lecalandrage | 4,5 kg | 40-60 | 30-35 | ||
| 2,0 kg | 25-35 | 20-25 | |||
| Linge facileà entrenirCoton/ synthétiquelinge fin | Sec pourl'armoire | 2,0 kg | (chauffaged réduit) | 40-50 | |
| 1,0 kg | 30-40 | ||||
| Sec pour lerepassage | 2,0 kg | 30-45 | |||
| 1,0 kg | 25-35 | ||||
Maintenance et entretien
Dans tous les cas, mettre l'appareil hors circuit (couper le courant en débranchant sa prise de courant).
- Nettoyer le corps du séchage-linge et le tambour avec de l'eau savonneuse ou un détergent ménager (doux) vendu dans le commerce et exempt de solvant.
Ceci concerne aussi le nettoyage du bandeau de commande et des pièces en caoutchouc ou en plastique.
Si, à la longue, un revêtement se forme à la surface intérieure du tambour, il faut la frotter occasionnellement avec un chiffon imbibé de vinaigre.
- Nettoyez régulièrement le condensateur d'air, au plus tard lorsque des peluches y adhèrent.
Extraire le coffret en le tirant par la poignée creuse et enlever les peluches. (fig. 5). Nettoyer à l'aide d'un rose et éventuellement rincer avec une douche manuelle ; dans les cas les plus tenaces, laissez tremper dans un bassin et remuer plusieurs fois dans l'eau.
Fig. 6
Fig. 5
- Nettoyer les joints de porte après chaque séchage à l'aide d'un chiffon humide.
Indications pour remédier à de petits désagréments
Il s'agit bien souvent de futilités, auxquelles vous pouvez remédier vous-même.
L'appareil ne fonctionne pas
Avez-vous bien branché le connecteur (prisme male) dans la prise de courant du secteur? Est-ce que le fusible ou le coupe-circuit automatique de votre appartement est en ordre? Avez-vous bien fermé la porte? Avez-vous régle le programme correctement? Est-ce que le pot de condensation est vide ou correctement positionné? (dans la NEGATIVE, la lampe témoin «condensat» s'é Claire).
Le résultat de séchage n'est pas satisfaisant
Avez-vous sélectionné le programme qui convient au linge à sécher ? Est-ce que le séchage a été effectué en appuyant sur la touche pour ménagement du linge, bien qu’il doit être réalisé avec le chauffage maximal.
Dans ce cas, la durée du programme est prolongée.
N'avez-vous pas oublié de vider le pot du condenseur? (Quand il est plein, le programme s'interrompt pendant le fonctionnement.) Si le condenseur et/ou le tamis sont trop sales ou si l'lieu d'emplacement est trop chaud, l'appareil fonctionnera trop longtemps et consommera davantage d'énergie.
Que faire en cas de fonctionnement?
Une bonne qualité et une construction répondant aux notions de la technique la plus moderne garantissent un excellent fonctionnement de l'appareil. S'il se produit malgré tout un non fonctionnement, vérifie d'abord si vous avez bien observé les indications et conseils figurant dans le présent mode d'emploi. Il se peut qu'un petit rien soit à l'origine du dérangement.
Si vous ne trouvez, dans le présent mode d'emploi, aucune indication concernant le non fonctionnement, vous pouvez naturellement faire appel à notre service technique après-vente, parfaitement équipé pour la maintenance de votre séche-linge, sis à proximité de votre domicile.
Vous les trouverez dans l'information ci-jointe accompagnant le bon de garantie.
Toutefois, notre service après-vente devra vous facturer la vérification des causes et la réparation des defaults précités, même pendant la période de garantie.
Quand you l'appelez, communique-lui tous: voire adressé complete, YOUR numero de tetephone avec I'indicatif local, aisin que le numero "E et devoitrésèche-linge.
Vous trouverez ces numéros sur la plaque signalétique de l'appareil (voir fig. 1).
Leur indication facilite la préparation des pièces de rechange qui conviennent à votre sèche-linge, qui pourrait être réparée lors de la première visite du technicien compétent.
Vous économisez ainsi les frais supplémentaires engendrés eventuellement par plusieurs visites de ce technicien.
Attention!
Les appareils électriques ne doivent être réparés que par des Electriciens qualifiés, car les réparations effectuées incorrectement risquent de causer des dommages considérables.
Montage sous-plancher
L'appareil peut se livrer également pour les cuisines à éléments ou s'encastrer dans un meuble (montage sous plan), après en avoir retiré son plan de travail.
Observer alors ce qui suit :
Débrancher le connecteur (prise maje) de la prise de courant du secteur. Dévisser les vis de fixation du plan de travail, à l'arrière de l'appareil (voir fig. 7). Poussez la plaque de recouvrement au derrière jusqu'à ce que vous pouvez l'enlever.
Fig. 7
Si, pour le montage sous plan dans des lignes de meubles (cuisines à éléments, p. ex.), vous devez enlever le plan de travail de l'appareil, effectuez le montage de manière qu'on ne puisse venir en contact avec aucune pièce sous tension ou isolée pour le fonctionnement.
La protection contre le contact avec des pièces sous tension s'assure, après avoir enlevé le plan de travail de l'appareil, en prévoyant un couvercle en tôle. Vous pouvez vous procurer ce dernier chez tout service après-vente.
En vue de garantir la protection contre éclaboussures, il y a lieu de coller ou de déposer une bande d'étanchéité en matière-mousse sur tout le pourtour du couvercle en tôle.
Combé machine à laver / sèche-linge
La combinaison du sèche-linge est possible avec toutes les machines à laver automatiques ayant une largeur de 60 mm et le remplissage en eau dans la façade, en vue d'économiser de la place (installation des machines l'une sur l'autre).
Vous devez alors acheter un cadre à placer sur la machine inférieure. L'instruction de montage jointe à ce cadre vous informe très exactement
Fig. 8
Raccordement d'un tuyau d'écoulement
S'il se trouve un évier ou une possibilité d'écoulement de l'eau à proximité de l'appareil, l'eau de condensation peut s'évacuer directement, au moyen d'un tuyau approprié.
Fig. 9
