MODE D'EMPLOI CD25RE CASTOR
Page 3 Voitrermachine
Page 4-5 Le tableau de commande
Page 6 Caractéristiques techniques
Page 8 Avertissements
Page 9-11 Instructions pour l'installation
Page 12-13 Instructions pour l'utilisation
Page 14 Les programmes de séchage
Page 15 Conseils pour le séchage
Page 16 Entretien
Page 18-19 Anomalies de fonctionnement
Page 20-21 Garantie

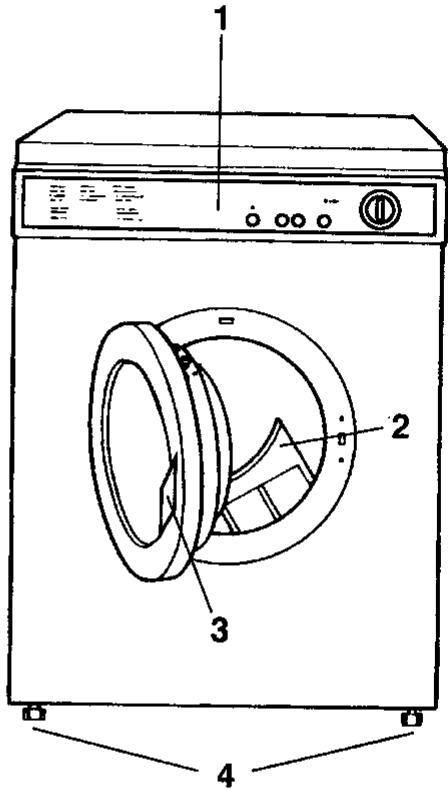

1 Tableau de commande 2 Filtre 3 Poignée du hublot 4 Pieds réglables 5 Câble d'alimentation 6 Évacuation air humide (arrière) 7 Évacuation air humide (latérale) 8 Grille d'aspiration
Tenez ouverte cette page pendant que vous lisez le livret
- Carte programmes
- Voyant
- Touche de mise sous tension ①
- Touche pour la réduction de la température de séchage ^
- Touche de suppression de la sonnerie
- Touche de mise en marche du programme
- Voyants
- Sélecteur programmes
| DIMENSIONS ET POIDS | Largeur | 60 cm |
| Hauteur | 85 cm | |
| Profondeur | 57 cm | |
| Poids | 32 kg | |
| BRANCHEMENT ELECTRIQUE | Tension/fréquence | 220-230V / 50 Hz |
| Puisance maximum absorbée | 2600 W (16A) | |
| CAPACITE DE CHARGE MAXIMUM | Coton, lin | 5 kg |
| CONSEILLEE | Synthétiques et délicats | 2 kg |
Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23 CEE 19/02/73 (Basse tension) et modifications successives; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être mis au courant du fonctionnement de celui-ci et des avertissements relatifs.
Ces avertissements ont été rédigés pour votre sûreté et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.
Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. Une éventuelle modification à l'installation électrique de votre maison qui avait été nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié. Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Ne surchargez pas l'appareil. Suivez les instructions données dans la notice d'utilisation. N'introduisez pas dans l'appareil d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion. Pendant le fonctionnement, l'appareil se réchauffe sensiblement au niveau du hublot. Assurez-vous par conséquent que les enfants en bas âge ne s'en approchent pas.
S'il était nécessaire d'ouvrir le hublot au cours du séchage, faites attention à ne pas toucher la partie intérieure du hublot, qui est très chaude. Débranchez toujours l'appareil après l'utilisation. Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé pour préserver le joint du hublot. Le cadre doit être nettoyé après chaque usage. N'employez jamais l'appareil avec un cadre endommagé ou sans filtre. Cela pourrait provoquer un incendie. Ce sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil doit avoir son propre système d'aération qui ne doit être relié à aucun autre système d'aération servant à d'autres appareils. Les petits animaux domestiques ont l'habitude de se glisser dans le tambour du sèche-linge. Contrôlez le tambour de votre machine avant de mettre l'appareil en fonction.
En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et n'exigez que des pièces détachées originales.
Installez l'appareil dans un local bien aéré ou près d'une fenêtre puisque, pendant le séchage, la machine décharge une certaine quantité d'air humide. La températureambiante ne doit pas excéder 35°C.

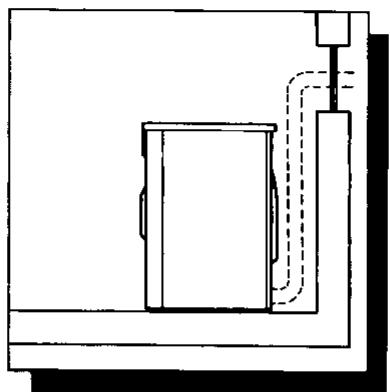

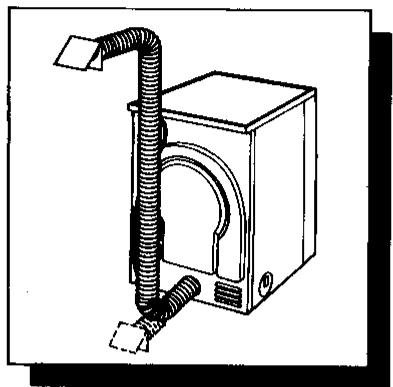

En ce qui concerne l'évacuation de l'air humide, une sortie arrière et deux sorties latérales sont prévues. Les sorties qui ne sont pas utilisées doivent être bouchées.

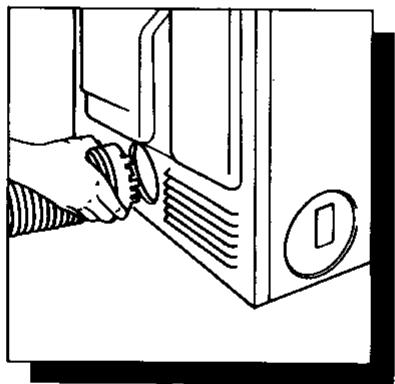

Avec le tuyau spécial livrable sur demande, vous pouvez effectuer une évacuation directe de l'air humide vers l'extérieur.
La longueur du tuyau ne doit pas excéder 2 mètres et il ne doit pas avoir plus de deux coudes lorsqu'il est installé.

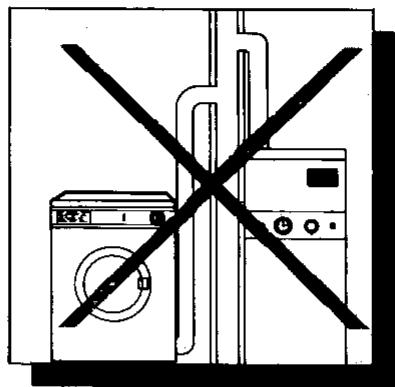

Il ne faut absolument pas raccorder ce séche-linge sur un conduit de fumées. De toute façon, on devra s'assurer d'avoir un débit max d'évacuation d'au moins 150m³/h.
Le local où le séche-linge sera installé doit être propre et sans aucune accumulation de poussière.
Vérifiez qu'il n'y ait aucune matériel (tel que papier, chiffons, etc.) à proximité de la grille d'aspiration arrêté qui puisse l'obstruer.

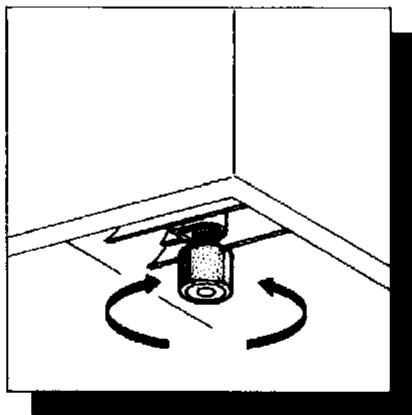

Mettez le séche-linge de niveau dans la position en dévissant ou en visant les deux pieds avant. Une bonne mise de niveau réduira les vibrations et les bruits pendant le fonctionnement.
Branchement électrique
Avant d'enfoncer la fiche dans la prise de courant, assurez-vous que:
- la valeur de la tension d'alimentation de l'installation électrique soit conforme à la valeur indiquée dans les caractéristiques techniques;
- le compteur, les fusibles, la ligne d'alimentation et la prise de courant peuvent supporter l'intensité absorbée par l'appareil.
Assurez-vous que la prise et la fiche soient compatibles entre elles sans devoir interposer aucun adaptateur ou prises multiples. Si nécessaire, replacez la prise de l'installation avec un type plus approprié.
Les normes contrôlent les accidents prévoient le branchement avec une prise de terre efficace pour l'appareil.
Le fabricant décline toutes responsabilités dans le cas où cette norme de sécurité ne serait pas observée.
L'installation, et sur tout le branchement au réseau électrique et l'évacuation de l'air humide, doivent être effectués par des personnes compétentes ou des techniciens qualifiés.

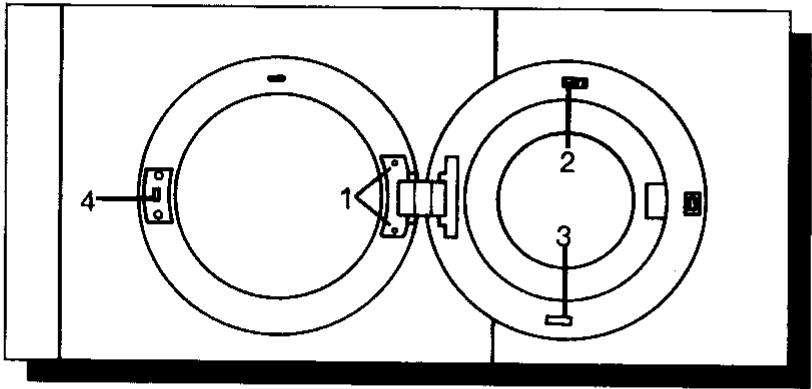

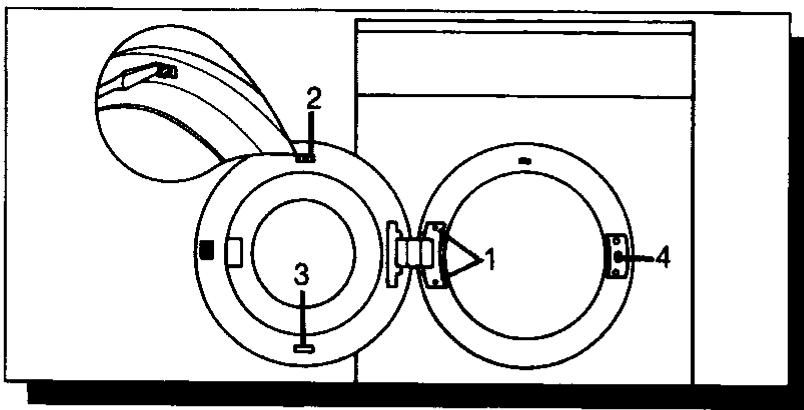

Du HUBLOT
Afin de faciliter l'introduction et la sortie du linge, on pourra inverser le sens d'ouverture du hublot.
Cette opération doit être effectuée par du personnel qualifié.
- Enlever le hublot en dévissant les deux vis de fixation (1) de la charnière à la carrosserie.
- Enlever le pivot (2) en fléchissant les deux ailettes d'accrochage à l'aide d'un tournevis.
- Enlever le cache (3) en fléchissant les deux ailettes d'accrochage.
- Remonter le pivot (2) et le cache (3) sur les côtés opposés du hublot en vous assurant qu'ils soient bien accrochés.
- Enlever la plaquette en plastique (4) en dévissant les deux vis de fixation.
- Remonter la plaquette en plastique (4) sur le côté opposé.
- Remonter le hublot en vissant bien les deux vis (1).
Afin d'obtenir les meilleurs résultats de séchage, il est très important de bien connaître les commandes du sèche-linge et de les utiliser correctement.
Elle vous aide à choisir le programme de séchage convenant le mieux à vos exigences.
VOYANT
Il s'allume lorsque la touche ① est enfoncée et il s'éteint lorsque cette touche est enfoncée à nouveau.
Sous tension ①
Enoncez cette touche avant d'utiliser l'appareil.
Sechage
Enoncez cette touche lors du séchage de tissus tels que l'acrylique ou les tissus synthétiques particulièrement délicats (programme B). Le voyant relatif s'allume.
Sonnerie
Enoncez cette touche pour exclure la sonnerie à la fin du programme de séchage.
L'événement relatif s'allume.
TOUCHE de mise
Enoncez cette touche pour faire partir le programme de séchage.
Elle peut être utilisée pour annuler le programme à tout moment en la tenant pressée pendant quelques secondes.
Voyants
Il s'allume pour indiquer que l'appareil est en train d'effectuer le séchage.
Il indique que la phase de refroidissement (antifroissement) est en cours.
Il signale que le programme de séchage est terminé.
Il clignote lorsque le hublot n'est pas fermé.
Il vous permet de sélectionner le programme choisi en fonction de la nature du linge et du degré de séchage désiré.
Mise en MARCHE
Après avoir chargé le linge humide et avant de mettre en marche le séche-linge, vérifiez que:
-la fiche soit enfoncée dans la prise
- l'éventuel tuyau d'évacuation de l'air humide soit bien en position
- le hublot soit bien fermé.
Appuyez sur la touche de mise sous tension : le voyant s'allume.
Sélectionnez le programme de séchage désiré.
Enoncez la (les) touche(s) désirée(s).
À ce point, appuyez sur la touche de mise en marche et le programme commence.
ARRET
La fin du cycle est signalée par une sonnerie (si on n'a pas exclu cette fonction en enfonçant la touche ①) et par le voyant de fin de cycle →.
Pour éviter le froissement du linge dans le cas où il ne serait pas retiré immédiatement, le tambour continue à tourner pendant un certain temps. Pressez la touche ①, ouvrez le hublot et sortez le linge.
À la fin du programme, il faut débrancher l'appareil.
Sechage
Ce séche-linge comporte plusieurs programmes, chacun d'entre eux correspondant à des différents degrés de séchage.
Contrôlez bien que le programme pourrait convenir au type de tissu à sécher.
Référez-vous à la carte des programmes après avoir lu les instructions figurant sur l'étiquette d'entretien des textiles, en contrôlez bien que l'article peut être séché en machine sans inconvenients.
| Nature du linge | Degré de séchage désiré | Charge maxi en kg | Position du sélecteur |
| Coton et lin | Très sec | 5 | A |
| Prêt à ranger | 5 | B | |
| Légèrement humide | 5 | C | |
| Prêt à repasser | 5 | D | |
| Prêt à calanderer | 5 | F | |
| Synthétiques | Très sec | 2 | G |
| Prêt à ranger | 2 | H | |
| Légèrement humide | 2 | I | |
| Délicats | Prêt à ranger | 2 | B touche |
| Programme avec réglage du temps de séchage | Coton et lin | M jusqu'à 30 minutes |
| Délicats - Synthétiques | L jusqu'à 15 minutes |
Conseils pour le sechage
- Ne surchargez pas le séche-linge. Pesez le linge au moins pour les premières fois. Les poids moyens des pièces de linge les plus communes sont indiqués ci-dessous:
| Drap de lit | 700-1000 g |
| Taie | 100- 200 g |
| Nappe | 400- 500 g |
| Serviette | 50- 100 g |
| Torchon | 70- 120 g |
| Essuie-mains en lin | 100- 150 g |
| Serviette- éponge | 150- 250 g |
| Serviette- éponge grande | 700-1000 g |
| Peignoir | 1000-1500 g |
| Chemise homme | 200- 300 g |
| Blouse femme | 150- 200 g |
- La charge idéale, la plus économique, est sans doute la charge maximale prévue pour les divers types de tissu.
- Chargez toujours du linge bien essoré. Plus la vitesse d’essorage est élevée, et plus la consommation d’énergie électrique et le temps de séchage seront réduits.
- Ne laisse pas le linge humide entassé trop longtemps avant de le sécher.
- Triez le linge : le coton et le lin se sèchent séparément des tissus synthétiques.
- Fermez les boutons-pression, les fermetures-éclair et fixez les boutons lâches.
- Ne séchez pas dans le sèche-linge:
- tissus nettoyés ou lavés à sec ou avec des solvants chimiques;
- tissus en laine ou mi-laine qui rétrécissent avec la chaleur; tissus très délicats tels que la soie et les rideaux synthétiques;
- pièces en caoutchouc-éponge:
- pièces en fibre de verre.
- Dans certains cas, même les étiquettes appliquées sur les tissus peuvent vous aider:
Séchage à température normale
Séchage à température modérée
Ne pas sécher en machine
- Un séchage excessif n'est pas seulement antieconomiq ue, mais il rend l'éventuel repassage plus difficile et peut être cause du froissement du linge.
- Retirez le linge dès que la machine a terminé le séchage.
- Si les pièces synthétiques résultaient chargées d'électricité statique après le séchage, utilisez un produit assouplissant pendant le lavage.
- Le séchage en machine réduit l'effet de l'amidonnage. Doublez la dose d'amidon lorsque vous lavez le linge.
- Après chaque séchage, n'oubliez pas de nettoyer le filtre ! Si le filtre
Important
Débranche l'appareil avant d'effectuer n'importe quelle opération de nettoyage ou d'entretien.
Exterieur
On peut, le cas échéant, nettoyer la carrosserie en utilisant de l'eau tiède savonneuse.
Rincez avec de l'eau propre et essuyez avec un chiffon doux.
Important: N'utilise jamais d'alcool, de solvants ou de produits similaires.
Nettoyage

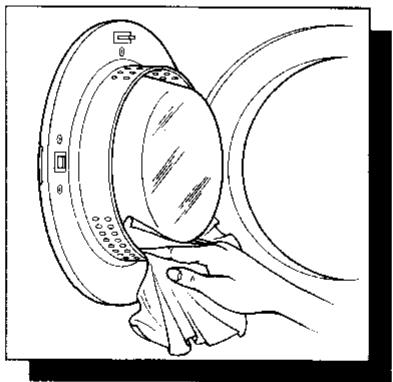

Nettoyez périodiquement l'intérieur du hublot pour enlever d'éventuelles effilochures. Seulement un nettoyage soigneux assurera un séchage correct.
Du filtre
Le bon fonctionnement du séche-linge dépend aussi d'un nettoyage périodique du filtre. Le filtre retient toutes les peluches qui se forment pendant le séchage et il doit donc être enlevé et nettoyé à la fin de chaque programme.
Pour retirer le filtre il suffit de le soulever. Ouvrez le filtre pour en faciliter le nettoyage.
Il est tout à fait normal de recueillir des peluches dans le filtre. En effet, dans le séchage traditionnel avec le linge étendu en plein air, les peluches sont emportées par l'air.
La LAMPE d'eclairage
Débrancher l'appareil de la prise de courant avant de replacer la lampe.

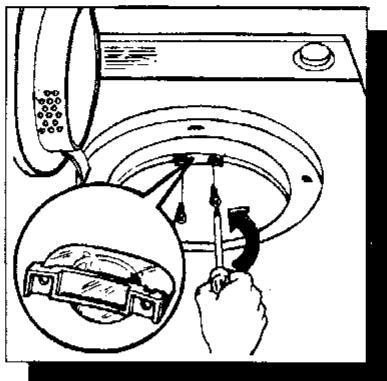

Otez les deux vis fixant la calotte.

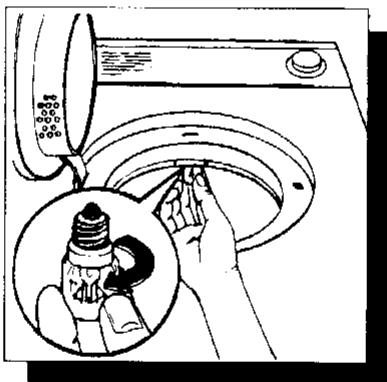

Dévisser l'ampoule et la remplacer par une autre ayant les caractéristiques suivantes:
Tension 220-240 V
Puissance 10 W
Culot E 14
Longueur max. 48,5 mm
Diamètre max. 22mm
Revisser la calotte et brancher à nouveau l'appareil.
Anomalies de fonctionnement
Certains inconvenients de fonctionnement peuvent dependre de simples operations d'entretien ou d'oublis et peuvent etre facilement elimines sans l'intervention du Service Apres-Vente.
| PROBLEM | CAUSE | SOLUTION |
| ■ LE SECHE-LINGE NE FONCTIONNE PAS | • Le hublot est ouvert (le voyant 0- est allumé) | • Fermez le hublot (le voyageant s'éteint) |
| • La fiche n'est pas enforcée dans la prise de courant | • Enforcez la fiche dans la prise | |
| • Pas de courant à la prise de courant | • Remplacez l'eventuel fusible de sutureté | |
| • Appelez un électricien qualifié | ||
| • Le sélecteur de programmes n'est pas bien positionné | • Tournez le sélecteur sur la position désirée | |
| • La touche de mise sous tension est relachée (voyant eteint) | • Enforcez la touche (le voyageant s'allume) | |
| • La touche de mise en marche n'a pas été enforcée | • Enforcez la touche |
CAUSE
L'APPAREIL NE SECHE PAS CORRECTEMENT
- Le contrôle est obstrué. Le programme besoin convient pas.
- Charge de linge excessive
- Installation incorrecte
Solution
Nettoyez le filtre après chaque séchage. Choisissez le programme correct. Réduisez la charge de linge. Vérifiez que l'installation soit conforme aux instructions. Contrôlez la grille d'aération arrêtée ainsi que le système d'évacuation de l'air humide.

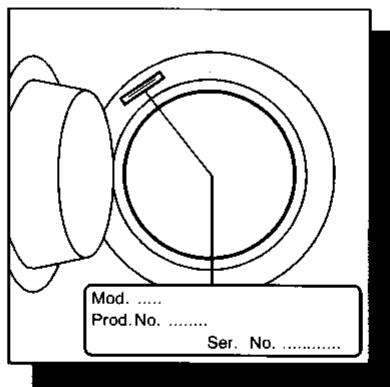

Si le mauvais fonctionnement persiste après ces vérifications, adressez-vous au centre de ServiceAprès-Vente autorisé le plus proche en indiquant le type de defaulted, le modèle du produit (Mod.), le numéro du produit (Prod. No.) et le numéro de fabrication (Ser. No.) que vous trouvez estampillés sur la plaque signalétique de la machine.
Ces conditions de garantie ne sont pas appliquées pour les accessoires achetés en France.
Conditions de garantie-service apres-vente
En cas d'appel en garantie aux fins de réparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit être produit ou envoyé avec l'appareil à réparer.
Conditions générales de garantie
1 Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture d'achat correspondante, à valeur à partir de la date d'achat. Si une panne se produit pendant cette période alors qu'elle est due à des défauts de matériel et/ou fabrication l'acheteur a droit à une réparation gratuite. 1a Pour les aspirateurs conçus pour un usage ménager, la période de garantie générale est de deux ans. Les accessoires sont soumis à une usure directe ; ces articles de consommation sont en conséquence exclus de la garantie. 2 Le fabricant accorde un an de garantie sur les réparations effectuées par son service après-vente et sur les matières neuves montées à cette occasion, la garantie postérieure court à partir de la date de la réparation. Si une panne se produit pendant cette période, laquelle est la conséquence directe des travaux de réparations effectués ou de la matière nouvelle montée à cette occasion, l'acheteur a droit à une réparation gratuite. L'exécution des réparations ne prolonge pas la période générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente au domicile ne se font que pour les appareils de grandes dimensions difficiles à transporter tels que, par définition : lave-linge, séche-linge, lave-vaiselle, réfrigérateurs, congélateurs-armoires ou bahuts, fours, cuisinières et appareils encastrés. 3a Le principe défini au point 3 ci-dessus vaut également pour les réfrigérateurs de caravane pourvu que l'endroit où se trouve l'appareil soit situé à l'intérieur des frontières nationales et soit accessible normalement par des routes ouvertes à la circulation. En outre, au moment de l'intervention, l'appareil et son propriétaire ou son remplaçant dûment autorisé doivent être présents au lieu d'intervention convenu. 4 Si de l'avis du fabricant, l'appareil tel que repris au point 3 ci-dessus doit être transporté à l'atelier du service après-vente, ce transport s'effectuera de la façon établie par le fabricant, aux frais, risques et périls de ce dernier.
5 Tous les appareils non mentionnés sous les points 3 et 3a, ainsi que les appareils qui possèdent les caractéristiques de fonctionnement concernées, mais dont le transport est facile, doivent être envoyés franco à l'adresse du service après-vente ou y être représentés. Pendant la période de garantie générale, le renvoi s'opère aux frais du fabricant. 6 Si une défectuosité se vérifie pendant la période de garantie générale ne peut plus être réparée, l'appareil sera remplacé gratuitement.
Extensions de la garantie
7 Pour les motocompresseurs de réfrigérateurs/congélateurs (à l'exclusion du relais de démarriage et du disjoncteur thermique), il est accordé une période de garantie dégressive en mesure de 20% par an, laquelle court 5 années après la date d'achat de l'appareil mentionné sur la facture d'achat correspondante, avec réparation entièrement gratuite pendant la période de garantie générale. Après la période de garantie générale, les frais de déplacement, de main-d'œuvre et des pièces éventuelles seront portés en compte.
Exclusions de la garantie
L'exécution gratuite des travaux de réparation et/ou de remplacement tels que définis aux points y relatifs qui précèdent ne s'applique pas si:
- aucune facture d'achat ou quittance sur laquelle apparait au moins la date d'achat et l'identification de l'appareil ne peut être présentée ou n'a été envoyée avec l'appareil à réparer;
- l'appareil est utilisé pour d'autres buts que des buts menagers pour lesquels l'appareil a été conçu;
- l'appareil n'a pas été installé, manipulé, ou utilisé conformément aux indications figurant dans les prescriptions d'installation ou la notice d'utilisation;
- l'appareil a été réparé ou modifié de façon inappropriée par des personnes non qualifiées.
8a Si l'appareil a été encastré, sous-encastré, suspendu ou placé de manière telle que le temps nécessaire pour son enlèvement et son encastrage prend au total plus de trente minutes, les frais supplémentaires occasionnés seront facturés à son propriétaire. 8b Les déteriorations dues à un encastrage anormal réalisé avec le consentement du propriétaire d'un appareil ne peuvent pas être invoquées vis-à-vis du fabricant, ni de son service après-vente. 8c Les déteriorations, telles que rayures, chocs ou rupture d'éléments amovibles ou démontables, qui n'ont pas été portées à la connaissance du fabricant au moment de la livraison, ne rentrent pas dans la garantie.
Avis important
Cet appareil a été conçu de manière telle que la sécurité en soit garantie. Des réparations inappropriées peuvent toutefois mettre cette sécurité en danger. Pour obtenir cette sécurité et pour prévenir également tous dommages événtuels, il est conseillé de faire exécuter les réparations exclusivement par des personnes qui possèdent les qualifications professionnelles requises. Nous vous conseillons de faire exécuter vos réparations et/ou vos vérifications par votre vendeur ou par le SERVICE ELGROEP et de n'exiger que des pièces DISTRIBUTPARTS d'origine.
