MODE D'EMPLOI CCD120R CASTOR
Installation. 5
■ Emplacement. 5 Raccordement électrique 5 ■ Installation en colonne 5
Utilisation 7
■ Bandeau de commandes 7 Guide de séchage 8 Nos conseils 9 Comment procéder 10
Entretien. 11
Nettoyage extérieur. 11 Nettoyage du filtre 11 Nettoyage du condenseur d'air. 11 Vidange du bac d'eau de condensation 12
En cas d'anomalie de fonctionnement 13
Lisez attentivement cette notice d'utilisation avant d'utiliser votre appareil.
Conservez cette notice pour toute future consultation. Si cet appareil avait été vendu ou transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.
- Les avertissements suivants sont disponibles pour votre sécurité. Nous vous prions de bien les lire attentivement avant d'installer et d'utiliser l'appareil.
Installation
À réception de l'appareil, il est nécessaire de faire les « réserves d'utilisation » en présence du livreur (dégâts esthétiques par exemple). Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
Utilisation
- Notre appareil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé. Débranchez toujours l'appareil après son utilisation.
- Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage, d'où économie d'énergie.
- Ne séchez pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pourraient provoquer une explosion.
- Contrôlez qu'un briquet n'est pas resté dans une poche.
- Ne séchez en aucun cas des chaussures (tennis, etc.), car elles pourraient s'encastrer entre le hublot et le tambour, bloquant ce dernier. Laissez la porte entrouverte lorsque le sèche-linge n'est pas utilisé pour préserver le joint de porte, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil. Le filtre doit être nettoyé après chaque utilisation. N'utilisez jamais l'appareil avec un filtre endommagé ou sans filtre. Cela pourrait provoquer un incendie.
Depannage
- N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.
- Seul un Service Après-Vente recommandé est habilité à intervenir. En cas d'intervention, exigez des pièces de rechange certifiées constructeur.
Sécurité
Il est dangereux de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil. - Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet. - Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.
Protection de l'environnement
- Tous les matériaux marqués par le symbole sont recyclables. Pour qu'ils puissent être «récapérés» (recyclées) il est nécessaire de les déposer dans les déchetteries prévues à cet effet (renseignez-vous auprès des autorités locales).
- Si vous procédez à la mise à la casse de votre appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et détruisez le dispositif de fermeture de la porte.

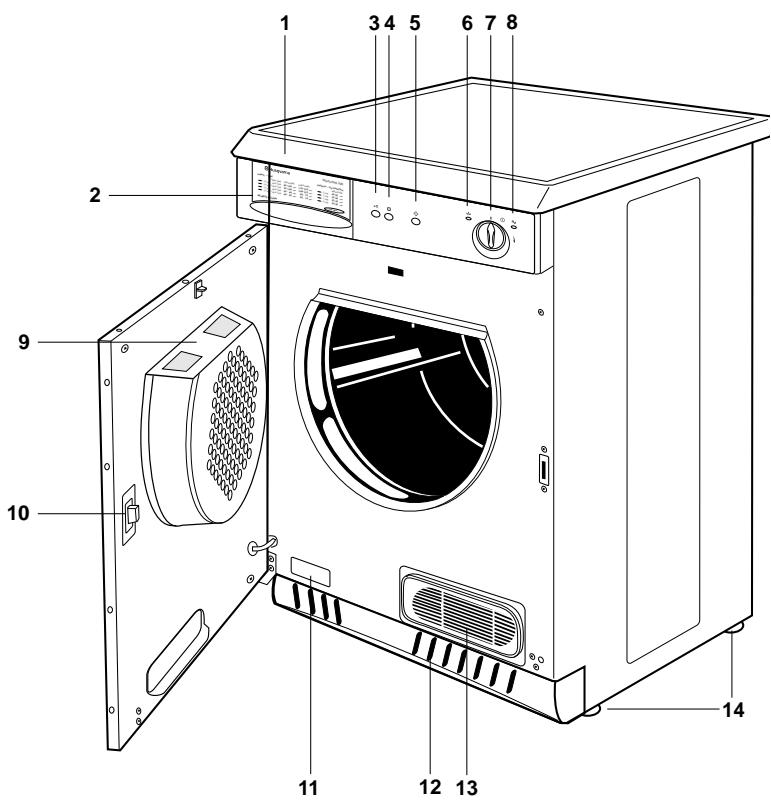

1 Plan de travail 2 Bac d'eau de condensation 3 Touche ouverture de porte 4 Touche séchage délicat 5 Touche départ 6 Voyant du bac d'eau de condensation 7 Minuteur 8 Voyant de fonctionnement 9 Filtre 10 Fermetre de porte 11 Plaque signalétique 12Grille daération 13 Condenseur d'air 14 Pieds réglables
Emplacement
L'installation de votre appareil nécessite un local convenablement aéré.
Pour que l'appareil fonctionne dans les meilleures conditions, il est indispensable de le mettre parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds réglables.
Un fonctionnement correct exige une arrivée d'air exempte de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'aération situées à l'avant, en bas, dans le socle du séche-linge.
Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.
Remarque:
La chaleur dégagée par le sèche-linge peut atteindre jusqu'à 60°C. Tenez compte de ce facteur lors de l'installation de l'appareil sur des revêtements de sol sensibles.
Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas dépasser +35°C; sinon, il faut ouvrir une porte ou une fenêtre.
L'air doit pouvoir circuler librement à l'arrière de l'appareil. Les grilles d'aspiration ne doivent pas être obstruées.
Raccordement électrique
Ce sèche-linge ne peut être branché qu'en 220-230V/50 Hz, 16 A.
Utilisez un socle de prise de courant importante, une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.
Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre défectueuse ou inexistante.

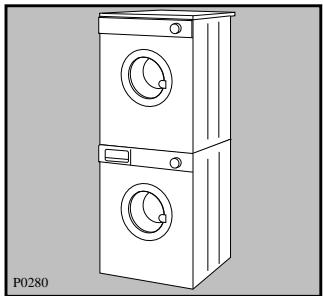

Installation en colonne
Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revendeur. Les instructions de montage se trouvent dans l'emballage.
| DIMENSIONS: | hauteur | 85 cm |
| largeur | 60 cm | |
| profondeur | 60 cm | |
| PUISSANCE DE BRANCHEMENT: | 220/230 V/50 Hz | |
| PUISSANCE TOTALE ABSORBEE: | 2600 W | |
| FUSIBLE: | 16 A | |
| CAPACITE DE SECHAGE: | coton, lin | 5 kg |
| synthétiques | 2 kg | |
| CONSOMMATIONS: | coton, lin | 3,9 kWh (5 kg prét à ranger) |
| coton, lin | 3,1 kWh (5 kg prét à repasser) |
Cet appareil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

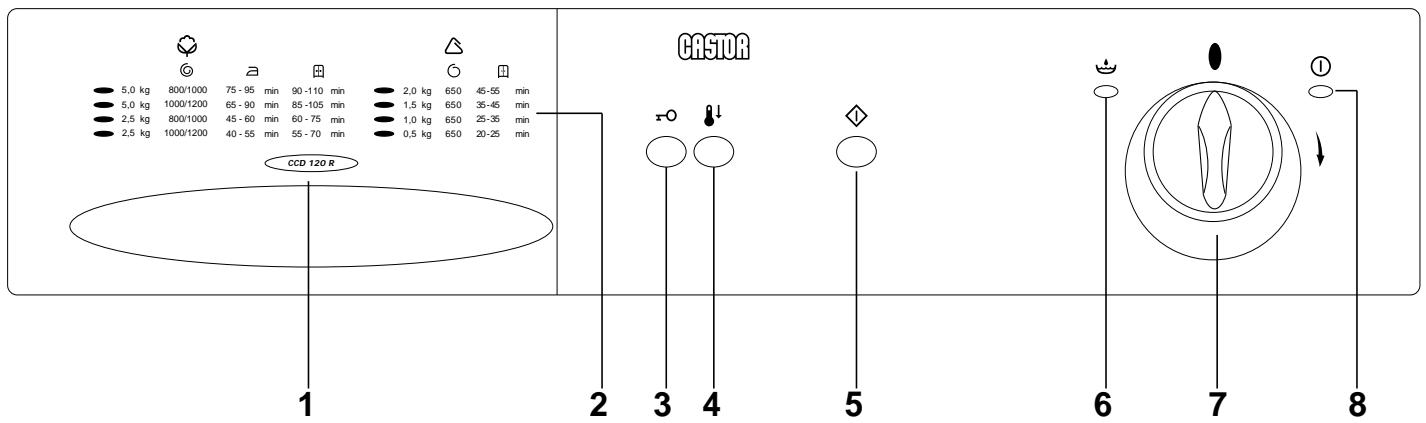

1 Bac d'eau de condensation
Il doit être vidé après chaque cycle de séchage. Important: s'il doit être vidé en cours de séchage, tenez compte du fait que le minuteur continue à avancer même PENDANT que l'appareil est arrêté.
2 Guide de séchage
Il vous permet de choisir le temps convenant le mieux au linge à sécher.
3 Touche ouverture de porte x - 0
Appuyez sur cette touche pour ouvrir la porte.
4 Touche séchage délicat
L'enclenchemant de cette touche permet d'effectuer un séchage à une température inférieure pour du linge en coton particulièrement délicat.
5 Touche départ
Appuyez sur cette touche pour permettre au sèche-linge de marcher selon le programme sélectionné. Si la porte estouverte en cours de programme, cette touche doit être enclenchée à nouveau après fermeture de la porte pour continuer le programme.
6 Voyant du bac d'eau de condensation
Il s'allume lorsque le bac d'eau de condensation est plein, ou s'il n'est pas inséré correctement dans son logement.
Dans les deux cas, le programme s'interrompt.
7 Minuteur
Gradué jusqu'à 120 minutes pour le coton (secteur gris) et jusqu'à 80 minutes pour les synthétiques (secteur vert), il vous permet d'afficher un temps de séchage en fonction de la nature et de la quantité de linge à sécher, ainsi que du niveau de séchage désiré.
Pour afficher le temps choisi, tournez la manette dans le sens des aiguilles d'une montre jusqu'à ce que la graduation correspondante coïncide avec le repère situé sur le bandeau de commandes.
Ne tournez jamais le minuteur dans le sens inverse des aiguilles d'une montre.
La durée du séchage est variable selon :
- le degré de séchage désiré
- la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
Ventilation d'air froid
En fin de séchage, une phase de refroidissement de 8 minutes est prévue pour éviter le froissement du linge.
Le début de cette séquence d'AIR FROID repérée par le symbole peut être utilisé à toutes autres fins que le séchage du linge : pour éliminer une odeur trop prononcée, anti-mites par exemple.
8 Voyant de fonctionnement ①
Il s'allume dès qu'un cycle de séchage commence et s'éteint à la fin du programme.
Guide de séchage
Coton et lin (minuteur: jusqu'à 120 minutes - secteur gris)
| Degré de séchage | Vitesse d'essorage tr/min | Charge maxi kg | Temps (min) |
| Prêt à repasser | 800/1000 | 5 | 75-95 |
| 2,5 | 45-60 | ||
| 1000/1200 | 5 | 65-90 | |
| 2,5 | 40-55 | ||
| Prêt à ranger | 800/1000 | 5 | 90-110 |
| 2,5 | 60-75 | ||
| 1000/1200 | 5 | 85-105 | |
| 2,5 | 55-70 |
Synthétiques (minuteur: jusqu'à 80 minutes - secteur vert)
| Dégré de séchage | Vitesse d'essorage tr/min | Charge maxi kg | Temps (min) |
| Prêt à ranger | 650 | 2 | 45-55 |
| 1,5 | 35-45 | ||
| 1 | 25-35 | ||
| 0,5 | 20-25 |
Les temps de séchage ne sont disponibles qu'à titre indicatif. Seule votre expérience, après quelques utilisations, vous permettra d'estimer le temps nécessaire au séchage de vos charges habituelles.
Ne sélectionnez pas une durée de séchage trop longue lors de la première utilisation. Vous déterminerez le degré de séchage souhaité en prolongeant progressivement la durée de séchage.
Charge
Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour:
en totalité mais sans pression excessive, pour le linge en coton, lin, mélis. - à moitié de son volume pour les coton traités et les fibres synthétiques. au tiers environ de son volume pour les articles très fragiles.
Pour une charge de linge comportant des fibres de différentes natures (coton et synthétiques résistants, par exemple), CHOISSEZ LE TEMPS DE SECHAGE EN FONCTION DES FIBRES LES PLUS FRIGILES ET AUGMENTEZ-LE DE 10 MINUTES env.
Nos conseils
- Ne surchargez pas le tambour de votre sèche-linge (5 kg de linge de coton sec ou 2 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.
Nous vous donnons titre indicatif les poids moyens des pièces les plus communes:
| Drap | 700-1000 g |
| Nappe | 400-500 g |
| Torchon | 70-120 g |
| Serviette | 50-100 g |
| Serviette-éponge | 150-250 g |
| Peignoir | 1000-1500 g |
| Chemise d'homme | 200-300 g |
| Taie d'oreiller | 100-200 g |
| Pyjama | 400-500 g |
| Chemise de nuit | 200-250 g |
Important:
Ne faites jamais sécher en machine:
- les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
- les matières caoutchoutées, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
- les articles ayant été précédemment nettoyés avec des produits inflammables
- les tissus ayant tendance à s'effilocher.
- Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
Séchage en tambour à haute température Séchage en tambour à température modérée Séchage en tambour interdit
Fermez les boutons pression et les fermetures à glissière et recousez les boutons si nécessaire. Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour. - Vous obtenez un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisseur, par exemple séchez séparément les tissus-éponges. - Sèchez un par un les articles tels que housses de couette, draps, draps housse afin d'éviter qu'ils ne s'enroulent et forment des noeuds. - Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les épaisseurs longues à sécher. Tout le linge à sécher doit être essoré avant de procéder au séchage.
- Évitez de sécher le linge trop longtemps : vous économiserez de l'énergie et éviterez également la formation de faux plis dans le linge. L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge. Choisissez, pour les tissus en coton épais, un temps de séchage qui rend le linge prêt au repassage (c'est-à-dire imbibé de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
- Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions. Si le linge doit être encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 20 minutes dans le secteur correspondant (gris ou vert).
Comment procéder
Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 20 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), ceci afin d'éliminer d'éventuelles traces de poussières ou de graisses.
Pour sécher votre linge:
Branchez l'appareil. Dépliez les pièces de linge une à une et introduisez-les dans le tambour. Fermez le hublot. Sélectionnez la durée de séchage à l'aide du minuteur (secteur gris pour le coton, secteur vert pour les synthétiques). Enclenchez éventuellement la touche Appuyez sur la touche «départ»: le séchage commence.
Tous les programmes de séchage se terminent par une phase de refroidissement de 8 minutes.
Important: nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et doivent au contact une impression d'humidité, même si le linge est sec. Attendez la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.
Si le programme de séchage doit être interrompu, enclenchez la phase de refroidissement (position) avant d'ouvrir le hublot, pour éviter une accumulation de chaleur dans l'appareil.
Après chaque utilisation
Débranche l'appareil. - Videz le bac d'eau de condensation et nettoyez le filtre (voir page suivante).
Nettoyage extérieur
Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.
Important:
N'utilise jamais de produits abrasifs ou caustiques.

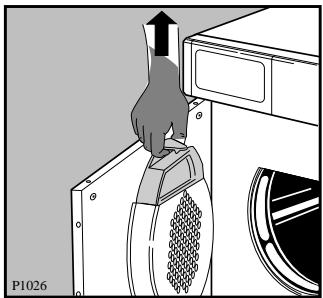

Nettoyage du filtre
Situé à l'intérieur de la porte, le contrôle doit être nettoyé après chaque utilisation.
Enlevez le filtre en tirant sur la poignée vers le haut, nettoyez-le en passant les doigts sur le tamis et remettez-le en place.
Un tamis obstrué diminuerait l'efficacité du séchage.
N'utilisez jamais votre sèche-linge sans le contrôle.
La quantité de peluches recueillies sur le filtre ne doit pas vous inquiéter, elle est due à une usure normale du linge et non à un mauvais fonctionnement de l'appareil.
Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge, provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil, ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.
Enlevez les peluches tout autour du logement du filtre et dans la cavité située au bas de la contreporte immédiatement après chaque séchage avec un chiffon humide.

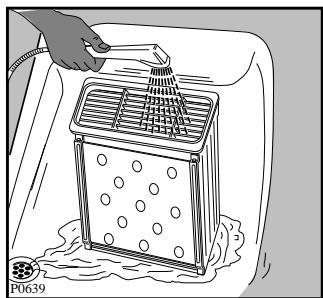

Nettoyage du condenseur d'air
Nettoyez le condenseur d'air de temps en temps. Lors d'un emploi fréquent du sèche-linge, effectuez cette opération 3 à 4 fois par an.
Sortez le coffret et enlevez les peluches qui y adhérent. Nettoyez-le avec une brosse et rincez éventuellement comme indiqué sur la figure ci-contre.
Nettoyez aussi l'extérieur du condenseur d'air et le cas échéant, enlevez également les peluches.

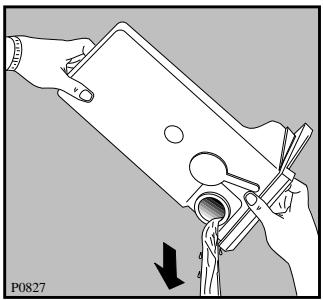

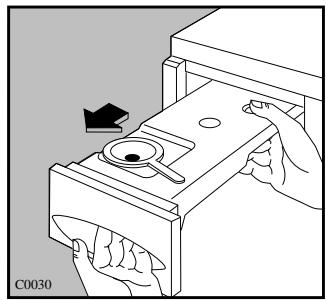

Vidange du bac d'eau de condensation
Videz le bac d'eau de condensation de manière à obtenir un séchage correct du linge au cours du séchage suivant (l'eau extraite du linge pendant le séchage se condense à l'intérieur du séche-linge et est recueillie dans le bac d'eau de condensation).
Pour cela, tirez le bac, videz l'eau et remettez-le en place en l'enfonçant bien à fond.
Si la vidange du bac d'eau de condensation n'est pas régulièrement faite, une sécurité se déclenche.
L'évènement correspondant s'allume et le programme s'interrompt automatiquement.
Après la vidange, le séchage reprendra automatiquement au bout de quelques instants (110 secondes max).
Introduisez à fond le bac.
Remarque: L'eau de condensation récupérée peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtre à café).
En cas d'anomalie ou de panne, nous vous conseillons de lire attentivement ce qui suit avant d'appeler votre service après-vente.
Le sèche-linge ne démarre pas:
- porte mal fermée
- appareil non branché mauvais état du fusible au compteur • coupure de courant
- bac d'eau de condensation plein ou positionné incorrectement (le voyant correspondant est allumé) touche de départ non enclenchée temps de séchage pas affiché
Le résultat de séchage n'est pas satisfaisant
Le temps choisi est-il correct? Le filtre a-t-il été nettoyé? Le tambour n'est-il pas surchargé? - Le bac d'eau de condensation est-il plein? Est-il positionné correctement? Touche enclenchée?
