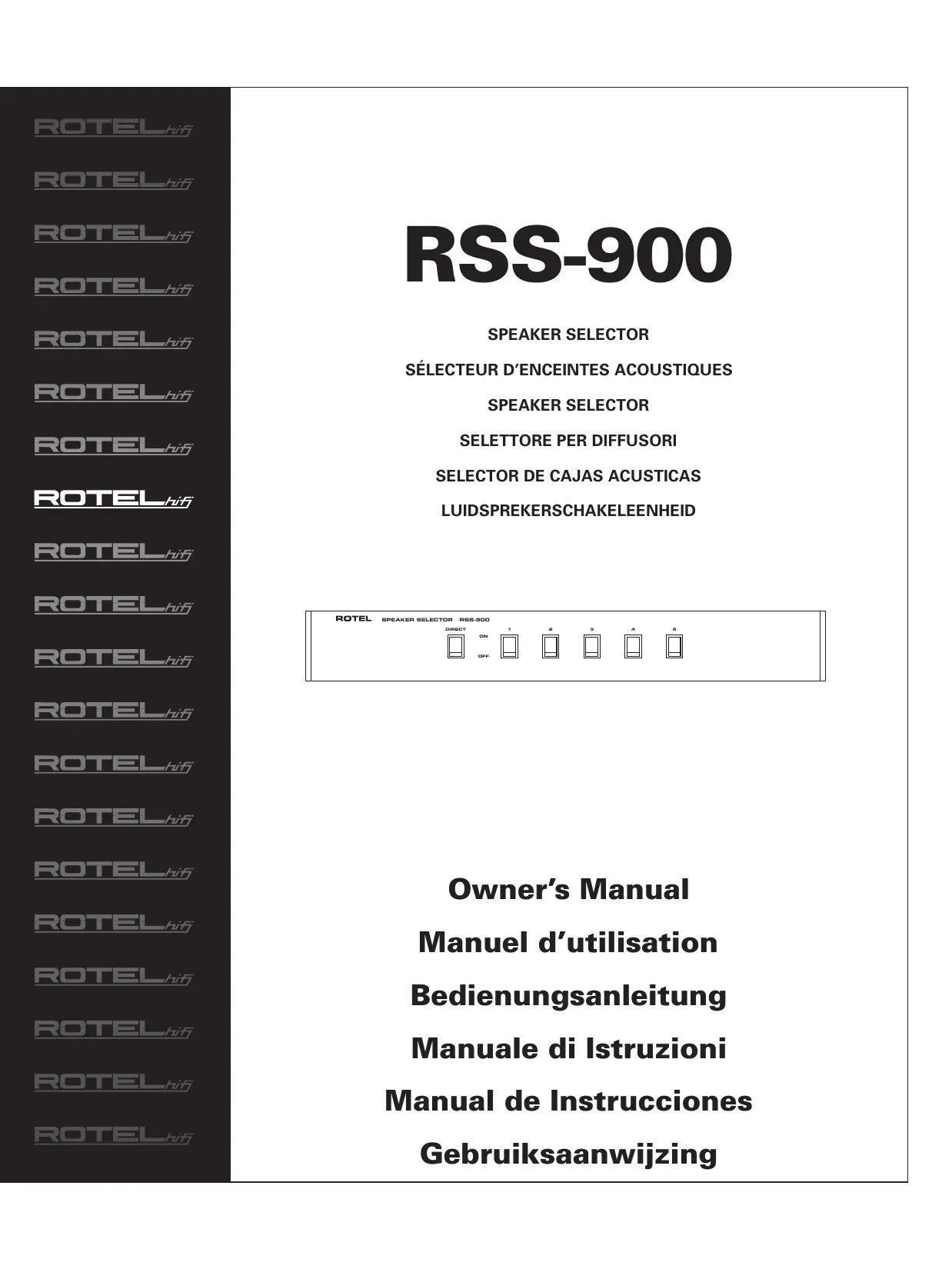

MODE D'EMPLOI RSS900 ROTEL

Manuel d'utilisation

Bedienungsanleitung

Il n'y a à l'intérieur aucune piece susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.

ATTENTION :

Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation; Si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immédiatement l'alimentation secteur de tous les appareils. Débrancher l'appareil des autres maillons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agrée.

Lisez les instructions - Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre - Vous doivent pouvoir le consulter à nouveau pour de futures références.

Respectez tous les conseils - Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

Entretien - L'appareil doit être nettoyé uniquement selon les recommendations de son constructeur.

Ventilation - L'appareil doit être place de telle manière que sa propre ventilation puisse fonctionner. Par exemple, il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération; ou place dans un meuble empêchant la bonne circulation d'air jusqu'à des orifices d'aération.

Chaleur - Cet apparéil doit être place loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres apparéils (y compris amplificateurs de puissance) produit de la chaleur.

Cet apparéil ne requiert aucune alimentation secteur. Ne tenter pas de le brancher sur une prise secteur!

Service après vente - L'appareil doit être immédiatement étéint, débranché puis returné au service après-vente agrée dans les cas suivants :

• Un objet est tombé, ou du liquide a coule à l'intérieur de l'appareil.
  L'appareil a ete exposé à la pluie.
• L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.
  L'appareil est tombé, ou le coffret est endommagé.

Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

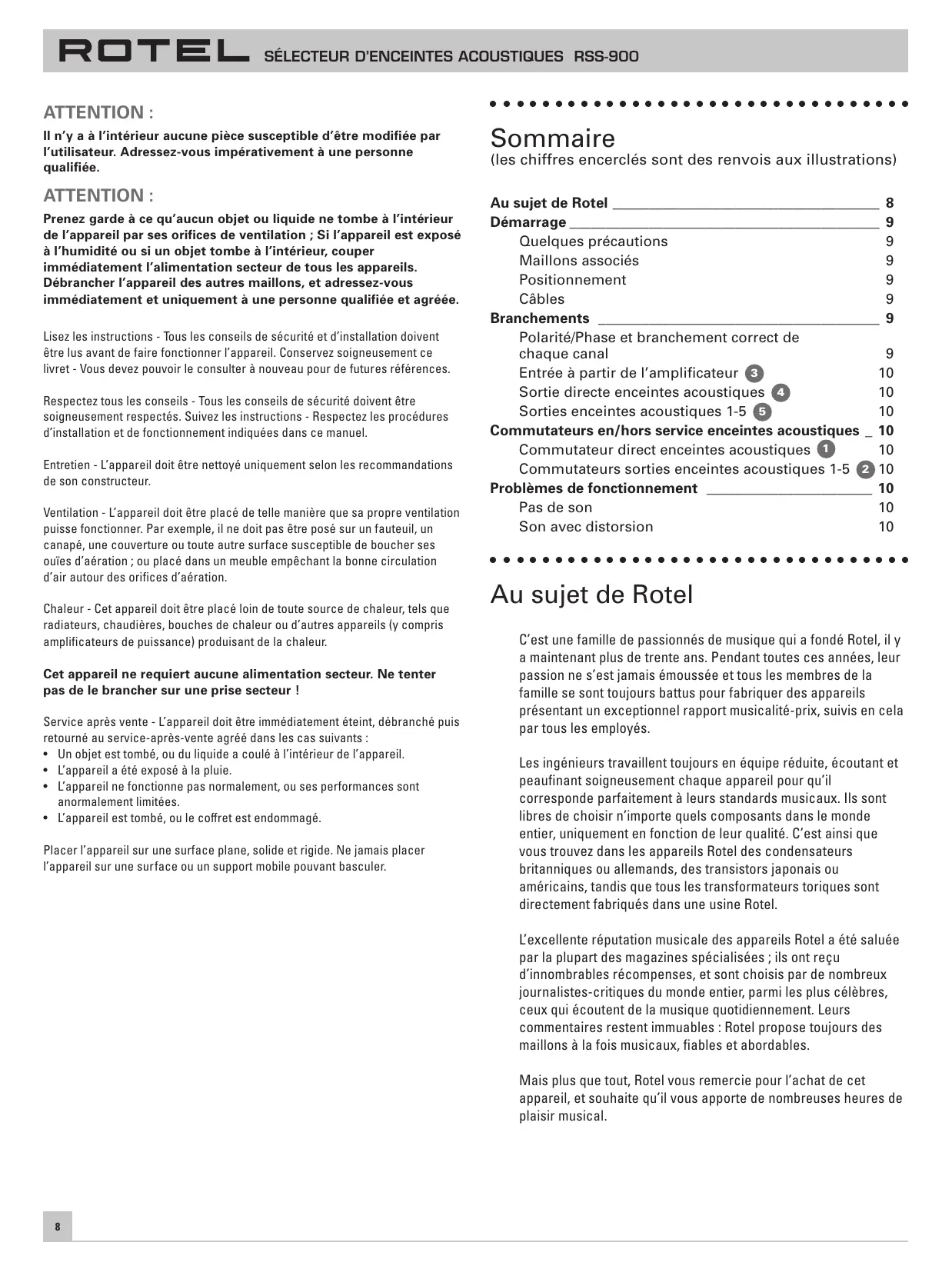

Sommaire

(les chiffres encercrés sont des renois aux illustrations)

Au sujet de Rotel 8

Démarrage 9

Quelques précautions 9
Maillons associés 9
Positionnement 9
Cables 9

Branchements 9

Polarité/Phase et branchement correct de chaque canal 9
Entrée à partir de l'amplificateur 3 10
Sortie directe enceintes acoustiques 4 10
Sorties enceintes acoustiques 1-5 5 10

Commutateurs en/hors service enceintes acoustiques _ 10

Commutateur direct enceintes acoustiques 1 10
Commutateurs sorties enceintes acoustiques 1-5 2 10

Problèmes de fonctionnement 10

Pas de son 10
Son avec distorsion 10

Au sujet de Rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintainant plus de trente ans. Pendant toutes ces années, leur passion ne s'est jamais émoussaée et tous les membres de la famille se sont toujours battus pour fabriquer des apparciels représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écouteant et peufinant soignement chaque apparéil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de désirir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les apparéils Rotel des condensateurs Britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des apparèils Rotel a été saluée par la plupart des magazines spécialisées ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes-critiques du monde entier, parmi les plus célibres, ceux qui écoute nt de la musique quotidiennement. Leurs commentaires restent immubables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercie pour l'achat de cet apparéil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.

Pour démarrer

Merci d'avoir acheter ce sélecteur d'enceintes acoustiques Rotel RSS-900. Il a été spécialement conscience pour contribuer à des heures et des heures de plaisir musical.

Le RSS-900 répond au cruel dilemma éprouvé par de nombreux audiophiles et mélomanes qui souhaitent-disposer de la souplesse d'une installation multi-room (dans plusieurs pièces simultanément) ou équipée de plusieurs enceintes acoustiques, sans pour autantacrifierla qualitemusicale. Le RSS-900 possède donc plusieurs sorties permettant un branchement « direct » des enceintes acoustiques, sans alteration ou modification du signal, ainsi que des sorties commutées ou non. Ces dernières sorties, au nombre de cinq, possèdent un circuit de compensation d'impédance afin de pouvoir être utilisées toutes ensemble, ou en n'importequel nombre. Elles sont équipées de bobines d'induction qui éliminent les effets d'une capacitance excessive provoquee par des cables trop nombreux et trop longs. L'amplificateur fonctionne ainsi tousaux au moins de ses possibités et performances,quel que soit le nombre d'enceintes acoustiques qu'il alimententeeffectivement.

Le RSS-900 est extrémement simple dans son installation comme dans son fonctionnement. Si vous étés habitué aux branchements d'une chaîne haute fidélité, rien ne vous semble inconnu. Il suffit de brancher les différents mailons associés, puis d'écouter!

Quelques précautions

Veuillez tire ce manuel d'utilisation très soignement. Il vous donne toutes les informations nécessaires aux branchements et fonctionnement du RSS-900. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur/agréé Rotel.

Conserve soigneusement l'emballage du RSS-900. Il constitue le meilleur et le plus sûr moyen pour le transport futuro de votre nouvel apparéil.

Remplissez et renvoyez la carte de garantie. Conservez la facture de votre apparéil: c'est la meilleure preuve de votre propriété et de la date réelle d'achat.

Note: Le RSS-900 ne nécessite pas d'être alimenté par le secteur. NE TENTEZ JAMAIS de le brancher sur le secteur!

Maillons associés

Le RSS-900 est conçu pour fonctionner avec tous les amplificateurs fournissant 200 watts ou moins par canal. (Voir les informations concernant la ventilation correcte dans le paragraphe suivant.) L'amplificateur doit être capable de fonctionner sur une impédance minimale de 4 ohms par canal.

NOTE: si les enceintes acoustiques reliées au RSS-900 ont une impédance inférieure à 4 ohms, l'amplificateur fonctionnera sur une charge équivalente, donc inférieure également à 4 ohms. Consulter les specifications des enceintes acoustiques pour connaître exactement cette valeur. Si vous n'étés pas certain que certaines combinaisons d'enceintes acoustiques ne sont pas chuter au-dessous de cette impédance de 4 ohms, demandez conseil à votre revendeur agréé Rotel.

Disposition

Placez le RSS-900 sur une surface plate, rigide et seche, loin des rayons directs du soleil, de sources de chaleur ou d'humidité excessive, et exemple de vibrations excessives.

Comme la plupart des maillons haute fidélité traversés par des courants élevés, le RSS-900 dégage un peu de chaleur pendant son fonctionnement. Ne posez donc pas d'autres maillons (ou objets) sur le RSS-900. Ne bloquez pas ses ouïes supérieures de refroidissement. Il doit y avoir environ 80 mm de dégagement audressus de lui pour permettre le bon fonctionnement de sa ventilation.

Cables

Comme on peut brancher jusqu'à six paires d'enceintes acoustiques en sortie du RSS-900, les câbles en provenance de l'amplificateur doivent être d'un diamètre particulièrement élevé (jauge internationale 12 AWG minimum). Des câbles plus fins pourront par contre être utilisés entre le RSS-900 et les enceintes acoustiques. Cependant l'utilisation de câbles haute qualité, à haute performances, améliore souvent la qualité de la reproduction sonore. Consultez votre revendeur agrée Rotel pour de plus amples renseignements à ce sujet.

Branchements

Note: Coupez l'alimentation secteur des autres maillons de l'installation avant de proceder à chaque branchement que ce soit.

Polarité/Phase et branchement correct de chaque canal

La polarité – autrement dit l'orientation correcte du « + » et du « - » pour chaque branchement entre l'amplificateur et le RSS-900, et entre le RSS-900 et les enceintes acoustiques doit être respecté pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résultata un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairément leurs deux conducteurs. Soit les câbles sont différents (un cuivré, un argente), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repêrez bien le conducteur repéré pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'entrée.

Note : la majorité des câbles pour enceintes acoustiques ont des conducteurs multibrins, c'est-à-dire composés de nombreux petits brins métalliques très fins. Lorsque vous effectuez les branchements sur le RSS-900, après avoir dénuder tous les conducteurs, torsadez soigneusement et fermement tous les brins de chaque conducteur. Il ne faut pas en effet que le moindre brin d'un conducteur touche celui d'un autre conducteur, sous peine de court-circuit.

Il est également important de s'assurer que les deux canaux gauche et droit ne sont pas inversés. Procedez lentement, et vérifie bien, pour chaque canal et chaque enceinte,只不过 deux fois qu'une, que la phase et le respect du canal gauche ou droit sont bien conservés depuis l'entrée vers toutes les sorties.

Entree a partir de I'amplificateur 3

(Voir le schéma de branchement de la Figure 2)

Utilisé du cable de fort diamètre pour relier les sorties de l'amplificateur aux entrées du RSS-900, comme montré sur la figure 2.

Sortie directe enceintes acoustiques 4

Branchez les enceintes acoustiques principales (elle du lieu d'écoute le plus couramment utilisé) sur les prises de sortie repérées « Direct ». Ces sorties ne possèdent pas de compensateur d'impédance ou de circuit de contrôle de l'inductance, qui sont réservés aux autres sorties 1 à 5. Vous pouvez ainsimettre en ou hors service les principales enceintes acoustiques de votre installation sans que leur qualité sonore soit dégradée par le moindre circuit supplémentaire.

Sorties enceintes acoustiques 1-5

Branchez les enceintes acoustiques secondaires (supplémentaires) sur ces sorties repertoires de « 1 » à « 5 ». Ces sorties possèdent un circuit compensateur d'impédance et de contrôle de la capacitance afin de permettre à l'amplificateur de fonctionner en toute sécurité sur n'importe quel nombre d'enceintes acoustiques réalisément utilisées.

Commutateurs en/hors service enceintes acoustiques

(Voir figure 1 pour le repérage des différents commutateurs)

Commutateur direct enceintes acoustiques 1

Ce sélecteur met en ou hors service les enceintes branchées sur les prises repérées « Direct ». Une pression sur la partie haute de la touche met les enceintes en service, une pression sur sa partie basse les met hors service.

Commutateurs sorties enceintes acoustiques 1-5

Ces sélecteurs mettent en ou hors service les enceintes branchées sur les prises du numéro correspondant à celui du sélecteur. Une pression sur la partie haute de la touche met en service la paire d'enceintes du numéro correspondant; une pression sur sa partie BASSE COUPE les mêmes enceintes.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Le RSS-900 est un boitier passif, dont l'alimentation ou certains composants fragiles, inexistants, ne peuvent tomber en panne! Si vous rencontres un problème, il est très certainement dû à un autre mailon du système. Si le problème est bien lié au RSS-900, il s'agit très certainement d'un mauvais branchement.

Pas de son

Si un ou deux canaux ne produitaucun son,verifiez tout d'abord si les autres sorties fonctionnent correctement. Si le problème ne se presente que sur une seule paire d'enceintes, il est fort probable qu'il soit simplementdà un mauvais branchement,cote RSS-900 ou cote enceintes.

Si toutes les enceintes connectées ne fonctionnent pas, essayez avec une autre source. Vérifiez aussi la position correcte de la touche Tape Monitor de l'amplificateur, préamplificateur, etc. Si le problème persististe, vérifiez (éventuelles) la connexion entre préamplificateur et amplificateur de puissance, puis entre les sorties enceintes de l'amplificateur et les entrées du RSS-900. Vérifiez notamment qu'aucun court-circuit ne se produit (brins dénudés) entre deux prises, côté amplificateur ou côte RSS-900.

Son avec distorsion

Il n'y a strictement aucune possibilité pour que le boîtier passif RSS-900 puisse produit lui-même de la distorsion. De tels problèmes viennent obligatoirement d'un autre mailon du système. Tout au plus un court-circuit intermittent entre deux cables d'enceintes peut-il produit des craquements de manière erratique et discontinue. Il est très facile de vérifier ce point et de l'éliminer.
