| Tipo de dispositivo | Selector de altavoces |
| Número de salidas de altavoces | Hasta 6 |
| Compatibilidad | Amplificadores de audio |
| Control | Manual mediante botones |
| Tipo de conexión | Terminales de tornillo o de resorte (general) |
| Alimentación | Pasivo (sin alimentación externa) |
| Material de la carcasa | Metal resistente |
| Dimensiones | No especificado |
| Peso | No especificado |
| Color | Negro |
| Indicadores | LED para selección activa |
| Uso recomendado | Gestión de múltiples altavoces con un solo amplificador |
| Instalación | Montaje en mueble o rack de audio |
| Garantía | No especificada |
| Accesorios incluidos | No especificados |
Preguntas frecuentes - RSS900 ROTEL
Preguntas de los usuarios sobre RSS900 ROTEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Selector de altavoces en formato PDF gratis! Encuentra tus instrucciones RSS900 - ROTEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RSS900 de la marca ROTEL.
MANUAL DE USUARIO RSS900 ROTEL
Manual de Instrukiones
Gebruiksaanwijzing
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.
ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU AU FOND.
No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operation de mantenimiento debe ser llvada a cabo por personalriallicado.
ADVERTENCIA:
Para reducir el riesgo de que se produzca un incendio o una descarga electrica, no exponga el RSS-900 al agua o la humedad. No permita que ningún objeto extraño penetre en el interior del aparato. Si el aparato está expuesto a la humedad o alcun objeto extraño penetrata en su interior, desconecte inmediamente el resto de componentes del equipo. En caso de que fuera necessario, envie el aparato a un especialistariallicado para su inspeccion y posterior reparacion.
Lea todas las instrucciones del presente manual antes de conectar o hacerFuncionaler RSS-900.Conserve este manual circa de united para el caso deque necesse revisar las instrucciones de seguridad que se indican acontinuacion.
Tenga siempre en mente las advertencias y la informacion relativa a seguidad que figuran tanto en estas instructaciones como en el propio aparato. Siga al pie de lestra todas las instructiones relacionadas con el funcionaimiento del mesmo.
Limpie el RSS-900 unicamente con una gamuza seca o un aspirador.
Mantenga siempre despejadas las ranuras destinadas a la ventilación del aparato. Por exemple, no coloque nunca el RSS-900 en una cama, un sofa, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el RSS-900 estáubicado en la estantería de una libreria o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada.
Mantenga al RSS-900 alejado de radiadores, estufas, cocinas o de在哪ier.
otra instalacion que produca calor.
El RSS-900 no necesita corriente electrica para funciona. Nointaconoctorlo a una toma de corriente alterna.
Deje de utiliser el aparato inmediamente y envielo a un servicios专业技术e可能导致 para su inspeccion/reparacion si:
- Han caido objetos o se ha derramado liquido en el interior del aparato.
- El aparato ha sido expuesto a la lluvia.
- El aparato muestra signos de funcionaiento inadecido.
- El aparato ha sido golpeado o danado de algunos modo.
Coloque el RSS-900 sobre una superficie fija y equilibrada que sea suficientemente resistente para soportar su peso. No coloque el RSS-900 en una carretilla móvil de la que pudiese volcar.

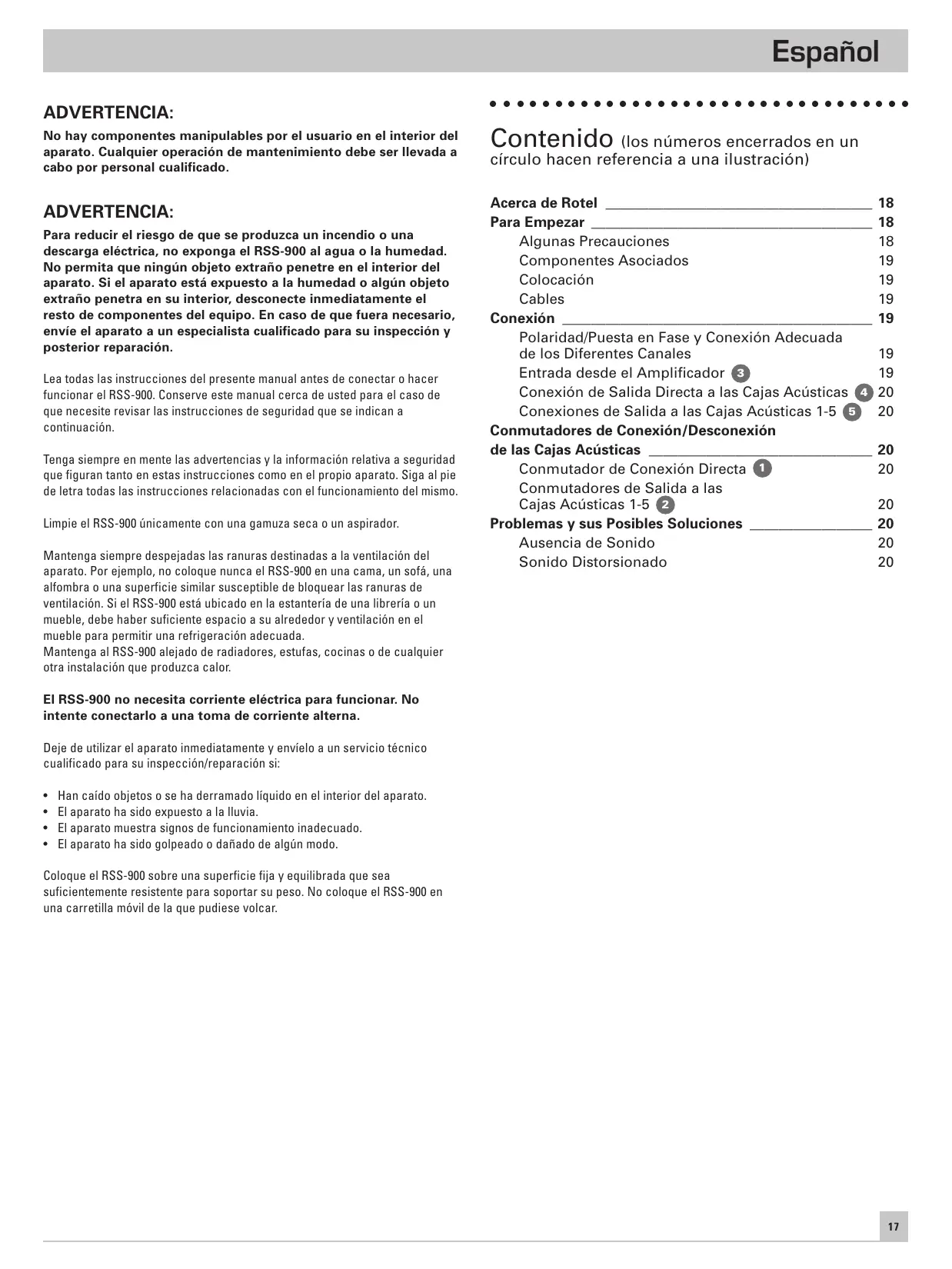

Contenido (los númeroos encerrados en un circulo hacer referencia a una ilustración)
Acerca de Rotel 18
Para Empezar 18
Algunas Precauciones 18
Componentes Asociados 19
Colocacion 19
Cables 19
Conexión 19
Polaridad/Puesta en Fase y Conexión Adecuada de los Diferentes Canales 19
Entrada desdeelAmplificador 3 19
Conexión de Salida Directa a las Cajas Acústicas 4 20
Conexiones de Salida a las Cajas Acústicas 1-5 5 20
Conmutadores de Conexión/Desconexión
de las Cajas Acusticas 20
Conmutador de Conexión Directa 1 20
Conmutadores de Salida a las Cajas Acusticas 1-5 20
Problemas y sus Posibles Soluciones 20
Ausencia de Sonido 20
20
Acerca de Rotel
Rotel fue fundada hace 30 años por una familia)cuyo entusiasta interés por la música le conducjo a disénar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso.Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañero -proporcionar productos de la maxima calidad a melómanos y audiófilos independientemente de cuales Sean sus posibilidades economicas es compartmento por todos sus empleados.
Los ingenieros de Rotel工作的 como un equipo extremadamente compacto, escuchando ylovando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manière exacta los estandares de calidad musical para los que fue disenado. Para lograrlo, disponen de la maxima libertad para esegcer los miglioras componentes alli donde se enquiryten. Le sorprendera agradamente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japon o Estados Unidos, cuando que los transformadores toroidales de potencia son construidos en la propia factoria de Rotel.
Rotel se ha ganado a pulso, a工程技术 de artículos, bancos de pruebas y galardones firmados por los créticos especializados más respetados del mundo, una sola reputación por la excelencia de sus produits. Los commentarios de这些 profesionales que eschuchan música cada día hacen posible que la compañero se reaffirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales, fiables y asequibles.
Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años.
Para Empezar
Gracias por haber adquirido el Selector de Cajas Acústicas Rotel RSS-900. Utilizo en un sistema de reproducción musical de alta calidad, le proportionsará años y años de impecable funcionaimiento.
El RSS-900 constituye la的回答a al dilema al que se enfontan muchos audiófilos que desean disfurutar de la flexibilitad y la comodidad de un sistemas multihabitación compuesto por multiples cajas acústicas sin tener que satisfurar la calidad sonora. El RSS-900 permite acceder a un Conjunto comtable de cajas acústicas "Directas" con el fin de asegurar que las situadas en laubicación principal del equipo reciben una sealsinalalterada, disponiendo además deothers cincogrupos de conexiones comtables. Estas salidas incluyen un Sistema de adaptación de impedancias que permite conectarequalquier combinación de cajas acústicas o incluso la totalidad de las mismas. Estas salidas también incorporan bobinas para contraarrestar los efectos de excesso de capacitancia que se pueda derivar del uso de manycs cables de gran longitud para la conexión a las cajas acústicas.Esta circuiteria adicional asegura que su amplificador produzca el mayor sonido possible independiente del numero de cajas acústicas que le hayan sido conectadas.
El RSS-900 es un aparato fácil de instalar y manejar. Siusted tiene ya experiencia en el manejo de otros componentes de audio, no debería encontrarse con ningún impedimiento. Basta con que conecte los componentes asociados y disfrute con la música.
Algunas Precauciones
Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones Basics de instalación y puesta a punto del RSS-900, incluye información de gran valor sobre lasdietres configuraciones que permite el aparato, asi como información general que le ayudará a optimizar las prestaciones de su sistemas. Le rogamos asismimo que contacte con su distribuidor autorizzato de Productos Rotel paraequalquier duda o consulta que se le pueda plantear. No lequepa la menor duda de que todos sus commentarios y observaciones serán tenidos en cuenta.
Guarde el embalaje del RSS-900 y todo el material en el contenido para un possible uso futuro del mesmo. El embalaje o transporte del RSS-900 en conditiones differentes de las originales puede provocar serios datos en el aparato no cubiertos por la garantía.
Rellene y envie la tarjeta de garantía suministrada jusqu con el RSS-900. Asegúrese—asimismo de Maintener en su poder la factura de compra:puesto que es la mejorforma de que usted se acuerde de la Fecha de compra, un dato esencial en caso de que necessitaras assistencia技术水平a durante el periodo de garantía.
Note: El RSS-900 no necesita corriente electrica para funciona. Nointa conectarlo a una toma de corriente alterna.
El RSS-900 está Diseñado para ser utilisé con amplificadores cuya potencia de salute sea de hasta 200 varios continuos por canal (lea la información contenta en lasuma sección referida a la ventilación del sistema). Dichos amplificadores deben ser capaces de manejar cargas con una impedancia de hasta 4 ohmios.
NOTA: Si se conectan al RSS-900 cajas acústicas con una impedancia minima inferior a 4 ohmios, es posible que la impedencia que el amplificador recibe sea también inferior a esta cifra. Consulte el manual de instrucciones de sus cajas acústicas para acceder a esta informacion. Si noiene claro que una determinada combinacion de cajas acústicas pueda o no conectarse deforma segura entre el RSS-900 y su amplificador, consulte con su distribuidor autorizzato de Productos Rotel.
Colocacion
Coloque el RSS-900 sobre una superficie plana y firme en la no haya excesso de polvo, calor, humedad o frío ni exposión a la luz solar directa. No permitta que ningún objeto extraño penete por los agujeros de ventilación del RSS-900.
Al igual que manyos componentes de audio que manejan senales de alto nivel, el RSS-900 genera cierta cantidad de calor durante sufuncionamento normal.No coloque ningun objeto encima del RSS-900 o, en caso contrario, no permita que los agujeros de ventilacion situados en su parte superior Sean bloqueados. Deberia haber un minimo de 75mm de espacio libre por encima del RSS-900 para permitiruna correcta disipacion del calor.
Cables
Puesto que pueda conectarse hasta 6 parejas de cables en las salidas del RSS-900, los que van desde las salidas del amplificador hasta las entradas del RSS-900 deben tener un grosor considerable (12 AWG), pudiendose utilizar cables deklequeño grosor para conectar el RSS-900 a las differsentes cajas acústicas. Por lo general, el uso de cables de altas prestaciones mejorá la calidad sonora deequalier equipo. Consulte con su distribuidor autorizzato de Productos Rotel para recibir consejo sobre cuales seran los cables que mejor seADECuarán a su equipo.
Conexión
Note: Desconecte todos los componentes del equipo antes de realizarrialquier conexión.
Polaridad/Puesta en Fase y Conexión Adecuada de los Diferentes Canales
La polaridad -es decide la orientación positiva/negativacorrespondiente a cada conexión entre el amplificador y el RSS-900 y entre este y las cajas acústicas, debe ser coroente, demanera que todas las cajas acústicas estén en fase. Si la polaridad de una de las conexiones es invertida por error, el nivel de graves disminuirá y la imagen estereofónica se degrará. Todos los cables están marcados deforma queustedcould identificar los-dos conductores. Es possible incluo que haya marcas o lineas en el material aislante de uno de los conductores para poder dicha identificacion. En general, el cable deberatener un aislamiento claro de los dos conductores,que a s vez se diferenciaran mediante distinctos colores (por exemple cobre y plata). también peut haberindicaciones de polaridad impresas sobre el aislamiento. Identifique los conductorespositivos y negativos y sea coherent con cada conexión.
Note: Todos los cables de conexión a cajas acústicas consisten en varias agrupaciones de pequeños conductores. Cuando realice las conexiones a los terminales del amplificador, el RSS-900 o las cajas acústicas, trece dichos conductores para que formen un bloque río y asegure esteultimate al terminal de conexión. No debe haber conductores sueltos susceptibles de provocar la unión electrica de los dos terminales ya que elo provocaría un cortocircuito.
Tambien es muy importante asegurar de que los canales izquierdo y derecho no está invertidos. Actue cuidadosamente y asegúrese de que se han connectado los canales adecuados a cada amplificador, RSS-900 y punto de connexion.
Entrada desdeelAmplificador 3
(Ver el diagrama de conexionesmostat en la Figura 2) Utilice cables de connexion a cajas acusticas de elevado grosor para unir la calidad del amplificador a la entrada del RSS-900.
Conexión de Salida Directa a las Cajas Acústicas 4
Conecte las cajas acústicas situadas en su posición de escucha primaria a los terminales de calidad designados por "Direct". Estas salidas no contienen los componentes de adaptación de impedancia y control de la capacité que hay en los除外 terminales (1-5). Este le permite disponible de la comodidad que representa el poder conectar y desconectar las cajas acústicas principales de su equipo y estar Completely seguro de que la sealsñal enviada a los mismos no es afectada por ninguna circuitería extra.
Conexiones de Salida a las Cajas Acústicas 1-5
Conecte las cajas acústicas secundarias de su equipo a las salidas designadas por 1 a 5. Estas salidas incluyen componentes de adaptación de impedancia y control de la capacitancia que permiten al amplífator atacar sin riesgoequalquier combinación de cajas acústicas.
Conmutadores de Conexión/ Desconexión de las Cajas Acústicas
(Ver Figura 1 para la identificacion de conmutadores)
Conmutador de Conexión Directa 1
Este conmutador connecta y desconecta las cajas acústicas conectadas a las salidas Directas. Pulse la parte superior del conmutador de tipo balancín para activar la caja acústica. Pulse la parte inferior de这么做 conmutador para desactivarla.
Conmutadores de Salida a las Cajas Acústicas 1-5
Estos conmutadores conectan y desconectan las cajas acústicas conectadas a las correspondientes entradas. Pulse la parte superior del conmutador de tipo balancín para activar la caja acústica conectada a una determinada calidad. Pulse la parte inferior deicho conmutador para desactivarla.
Problemas y Posibles Soluciones
La mayoría de dificultades que aparecen en los sistemas de audio son el的结果を conexiones o ajustes de control incorrectamente realizados. El RSS-900 es un dispositivo pasivo que no contiene fuente de alimentación ni componentes que pueda fallar. En caso de que se encontrarce con alcún problema, es probable que sea debido a otro componente del equipo. Si elicho problema incluye al RSS-900, lo más probable es queonga que ver con unaptona conexión inadequada.
Ausencia de Sonido
Si uno o dos canales no producen sonido, verifique si las calidas correspondientes al resto de cajas acústicas funciona an alimentarse. Si el problema está aislado a un solo Conjunto de cajas acústicas, lo más probable es que sea el的结果を una conexión inapropiada a las mismas o al RSS-900.
Si ocurre el mesmo problema con todos los conjuntos de cajas acústicas del sistema, compruebe otra fuente de senal. Si ningún canal produce sonido, verifique los conmutadores de monitorización de cinta del preamplificador, amplificador integrado o receptor que posea para asegurarde que está en la posición correcta. Si el problema persiste, compruebe las conexiones entre preamplificador y etapa de potencia (en caso de queusted posea dichos componentes en su equipo) y las que unen las salidas para cajas acústicas y las entradas del RSS-900. Asegúrese de que no hay conductores suetos que能把an provocar un cortocircuito entre los terminales de conexión positivo y negativo tanto en la saliva del amplificador como en las entradas del RSS-900.
Sonido Distorsionado
No hay practicamente nada relacionado con el RSS-900 que pueda provocar la aparcidion de distorsiones en el sonido. Por lo general, tales problemas suelen ser el resultado deothers originados en others lugares del equipo. Solo raramente,algún conductor suejo de algoo de los cables de connexion a cajas能把和睦ar tocar other cable o terminal y causar ruidos intermitentes. Resulta fácil verificar la posibidad de que se de esta situacion y eliminarla como possible fuente del problema.
