MODE D'EMPLOI PM2600 DYNACORD

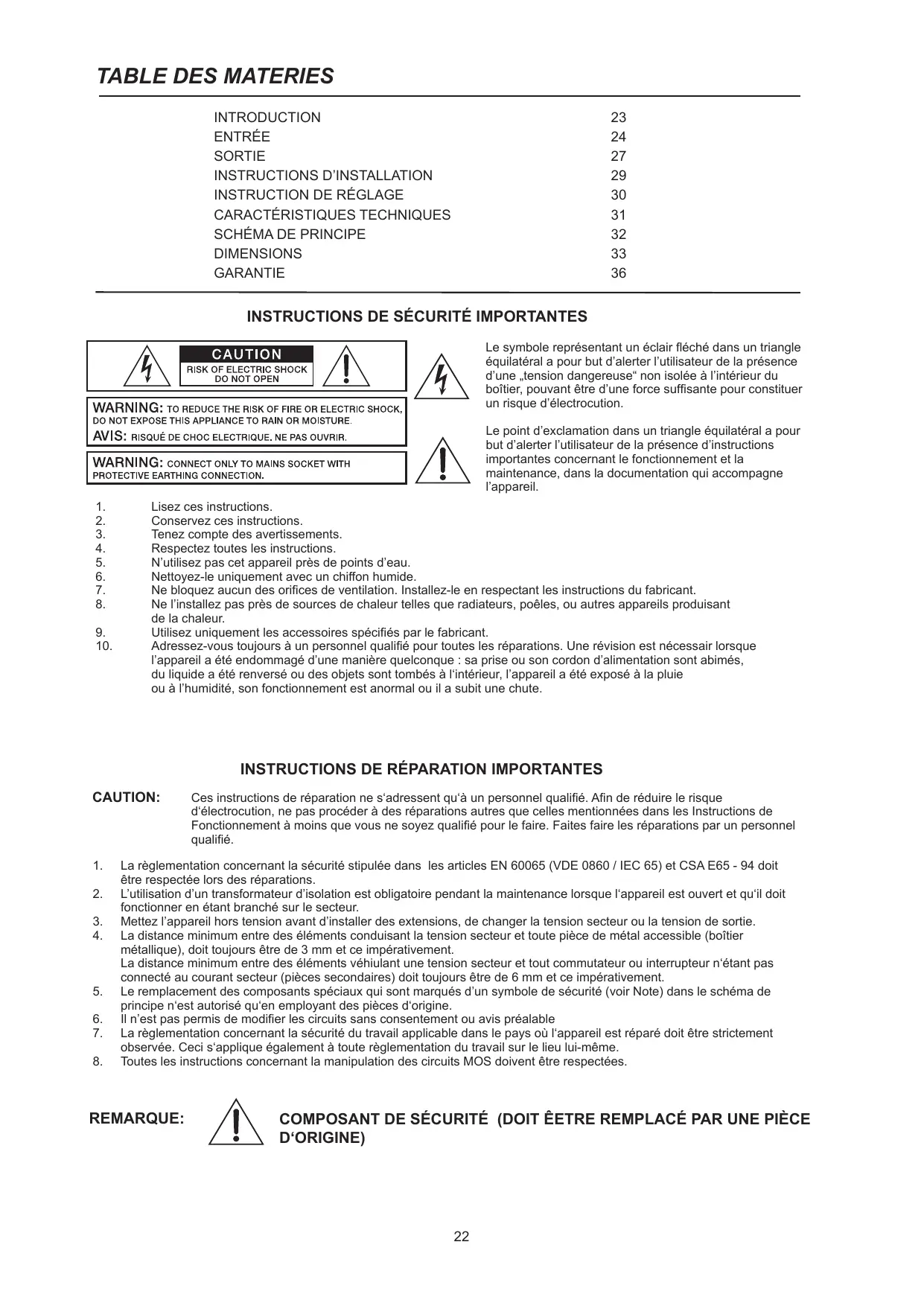

Le symbole représentant un éclair fléché dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’une „tension dangereuse“ non isolée à l’intérieur du boîtier, pouvant être d’une force suffisante pour constituer un risque d’électrocution. Le point d’exclamation dans un triangle équilatéral a pour but d’alerter l’utilisateur de la présence d’instructions importantes concernant le fonctionnement et la maintenance, dans la documentation qui accompagne l’appareil.

Lisez ces instructions. Conservez ces instructions. Tenez compte des avertissements. Respectez toutes les instructions. N’utilisez pas cet appareil près de points d’eau. Nettoyez-le uniquement avec un chiffon humide. Ne bloquez aucun des orifices de ventilation. Installez-le en respectant les instructions du fabricant. Ne l’installez pas près de sources de chaleur telles que radiateurs, poêles, ou autres appareils produisant de la chaleur. Utilisez uniquement les accessoires spécifiés par le fabricant. Adressez-vous toujours à un personnel qualifié pour toutes les réparations. Une révision est nécessair lorsque l’appareil a été endommagé d’une manière quelconque : sa prise ou son cordon d’alimentation sont abimés, du liquide a été renversé ou des objets sont tombés à l‘intérieur, l’appareil a été exposé à la pluie ou à l’humidité, son fonctionnement est anormal ou il a subit une chute.

Ces instructions de réparation ne s‘adressent qu‘à un personnel qualifié. Afin de réduire le risque d‘électrocution, ne pas procéder à des réparations autres que celles mentionnées dans les Instructions de Fonctionnement à moins que vous ne soyez qualifié pour le faire. Faites faire les réparations par un personnel qualifié. La règlementation concernant la sécurité stipulée dans les articles EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doit être respectée lors des réparations. L’utilisation d’un transformateur d’isolation est obligatoire pendant la maintenance lorsque l‘appareil est ouvert et qu‘il doit fonctionner en étant branché sur le secteur. Mettez l’appareil hors tension avant d’installer des extensions, de changer la tension secteur ou la tension de sortie. La distance minimum entre des éléments conduisant la tension secteur et toute pièce de métal accessible (boîtier métallique), doit toujours être de 3 mm et ce impérativement. La distance minimum entre des éléments véhiulant une tension secteur et tout commutateur ou interrupteur n‘étant pas connecté au courant secteur (pièces secondaires) doit toujours être de 6 mm et ce impérativement. Le remplacement des composants spéciaux qui sont marqués d’un symbole de sécurité (voir Note) dans le schéma de principe n‘est autorisé qu‘en employant des pièces d‘origine. Il n’est pas permis de modifier les circuits sans consentement ou avis préalable La règlementation concernant la sécurité du travail applicable dans le pays où l‘appareil est réparé doit être strictement observée. Ceci s‘applique également à toute règlementation du travail sur le lieu lui-même. Toutes les instructions concernant la manipulation des circuits MOS doivent être respectées. REMARQUE: COMPOSANT DE SÉCURITÉ (DOIT ÊETRE REMPLACÉ PAR UNE PIÈCE D‘ORIGINE)

INTRODUCTION PM2600 Amplificateur de puissance universel avec contrôles pour systèmes professionnels actif à 2 voies avec sub-woofers Double amplificateur contrôlé PowerMax Actif à deux voies L’amplificateur de puissance contrôlé à 4 voies PM2600 dispose d’une puissance de sortie globale de 2 600 watts sous 4 ohms. Bien qu’il soit d’un usage universel, cet amplificateur a été principalement conçu pour réaliser facilement des installations de sonorisation professionnelles actives à 2 voies incorporant des haut-parleurs large bande et des subwoofers. Cet amplificateur de puissance contrôlé dispose d’un filtre PowerMax12 intégré, de plusieurs fonctions contrôlées par processeur, d’égaliseurs permettant d’adapter le son aux caractéristiques acoustiques du lieu ou aux enceintes utilisées, ainsi que d’un circuit de protection très complet. Les quatre blocs d’amplificateur de puissance du PM2600 sont conçus selon une “topologie à précision linéaire” (“Linear Precision Topology”). Ce concept légendaire offre une qualité audio des plus satisfaisante avec une puissance de sortie de 2 x 700W / 4 ohms pour les voies basses (LO) et de 2 x 600W / 4 ohms pour les voies aiguës (HI). Un maximum de trois systèmes de haut-parleurs ayant une impédance nominale de 8 ohms chacun peuvent être connectés à chaque voie de sortie. Les filtres, nouvellement développés, PowerMax12* utilisent de façon optimale les caractéristiques de puissance des amplificateurs ainsi que les caractéristiques de restitution des systèmes de haut-parleurs large bande et de sub-woofers. Comparé aux filtres conventionnels, il en résulte une amélioration sonore significative obtenue avec moins d’efforts. Avec une fréquence de coupure de 110 Hz, 12dB/octave, pratiquement n’importe quelle combinaison de HP large bande / sub-woofer peut être employée. Section Égaliseur La fréquence de coupure recommandée pour le PowerMax12 est 110Hz. Il utilise un égaliseur commutable 4kHz intégré, permettant de régler la réponse en fréquence des médium aux caractéristiques de différentes enceintes large bande ainsi qu’aux exigences de chaque environnement acoustique. L’égaliseur offre également la possibilité d’obtenir une image sonore plus discrète dans les applications à champ rapproché. La position “FLAT” (plate) garantit une restitution avec un son directif des plus satisfaisant et une excellente intelligibilité, ce qui donne une couverture longue-portée optimale. Le niveau des voies basses (LO) peut être réglé entre -8dB et +12dB en relation avec les sorties des aigus (HI) qui contribuent également à une adéquation parfaite entre les modèles de haut-parleurs employés et les exigences acoustiques du lieu. Le filtre coupe-bas intégré éliminera les infra-basses indésirables. Processeurs LPN Les processeurs audio LPN (Low Pass Notch) intégrés agissent sur la linéarité de la fréquence et de la réponse en phase des enceintes connectées. Ces processeurs optimisent les caractéristiques de restitution des enceintes large-bande de taille petite et moyenne et des sub-woofers. Associés aux filtres du PowerMax12, ils produisent une image sonore précise et bien définie; surtout pour la batterie et la basse. Limiteurs de dynamique Quatre processeurs audio extrêmement rapides surveillent en permanence l’état opérationnel interne et externe des blocs amplificateur, activant les limiteurs de dynamique dès qu’il se produit une non-linéarité audible. Ce concept assure une reproduction sonore absolument sans distorsion même avec des niveaux de reproduction très élevés et fournit une protection fiable de tous les haut-parleurs connectés. Circuits “Thermal Brain” Lors des crêtes de dynamique, les blocs d’amplificateur de puissance Linear Precision sont capables de produire une sortie supérieure aux 700 watts nominaux. Conséquence, cela garantit l’intégrité totale de la dynamique du système sonore. Quatre circuits Thermal-Brain simulent par modèlisation le comportement thermique des composants de hautparleurs typiques, limitant la puissance qui arrive aux systèmes de haut-parleurs durant les surcharges continues. Connecteurs de sortie Système de type Speakon femelle Les connecteurs de sortie haut-parleur de type SPEAKON fournissent directement les signaux audio graves (LO) (broche 1+, broche 1-) aux sub-woofers ainsi que les signaux audio aigus (HI) (broche 2+, broche 2-) pour la connexion d’enceintes large-bande. Grâce aux câbles de haut-parleur à 4 pôles DYNACORD (PSS 404, PSS 415), des configurations actives à 2 voies avec sub-woofers sont facilement réalisées – rapides et fiables – car l’inversion accidentelle des voies grave et aiguë est virtuellement impossible. Les enceintes large-bande DYNACORD de la gamme FORUM Line Series utilisent un sélecteur d’assignation des broches situé à l’arrière. Ce qui donne la possibilité d’incorporer des systèmes de haut-parleurs de la gamme FORUM Line soit dans des système actifs à 2 voies avec sub-woofers, soit dans des applications large-bande, sans aucun problème. Entrées XLR symétrisées Chaque entrée de type XLR symétrisée électroniquement est connectée en parallèle à une prise de type XLR supplémentaire, ce qui permet de distribuer le signal d’entrée à des amplificateurs de puissance externes. Il est également possible de connecter directement les entrées des voies “A” et “B” via ces prises. Cette caractéristique est très pratique lorsque la configuration contient deux PM2600 – un pour chaque côté de la scène – et que des signaux audio identiques sont reproduits via les voies “A” et “B”.

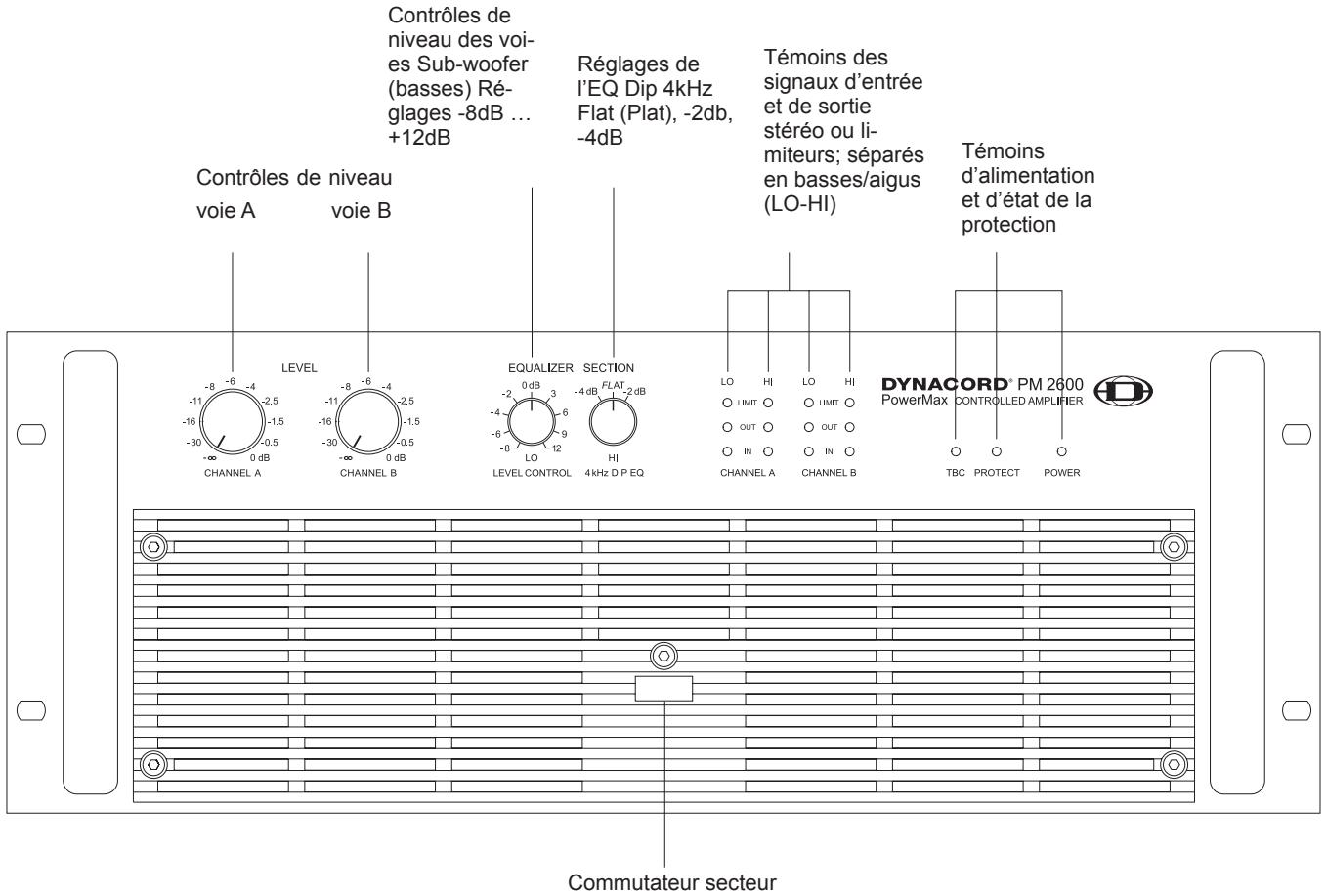

FACE AVANT Contrôles de niveau des voies Sub-woofer (basses) Réglages -8dB … +12dB Réglages de l’EQ Dip 4kHz Flat (Plat), -2db, -4dB Contrôles de niveau voie A voie B Témoins des signaux d’entrée et de sortie stéréo ou limiteurs; séparés en basses/aigus (LO-HI) Témoins d’alimentation et d’état de la protection Commutateur secteur Instructions de recyclage/mise au rebut des équipements WEEE Le symbole de poubelle à roues placé sur le produit ou dans le manuel indique que ce produit ne doit pas être jeté avec les autres déchets. Le fabricant de cette catégorie de produits est responsable de la mise au rebut appropriée de ses équipements électriques et électronique usagés (WEEE, waste electrical and electronic equipment) à la fin de leur durée de vie. En raison des différences de gestion des équipements WEEE dans chaque pays de l’UE, veuillez contacter votre distributeur local. Nous nous engageons à utiliser notre propre système de gestion des déchets électroniques pour le retour gratuit de tous les produits EVI Audio GmbH : Telex, Dynacord, Electro-Voice, Midas Consoles, KlarkTeknik et RTS. Des accords sont conclus avec le distributeur chez qui vous avez acheté l’équipement pour le retour gratuit à l’usine de Straubing de tous les équipements inutilisables, pour une mise au rebut respectueuse de l’environnement.

FACE AVANT CHANNEL A, B (Voies A,B) Contrôles de niveau des voies A et B Ces contrôles de niveau servent à régler la sensibilité d’entrée de l’amplificateur de puissance. Ils doivent être positionnés entre les marques “0“ et -6 dB. Des réglages de sensibilité d’entrée trop faibles peuvent provoquer de la distorsion dans les étages de sortie de la console de mixage connectée ce qui par voie de conséquence affectera également l’étage du processeur dans l’amplificateur de puissance. Témoins du Signal d’entrée (IN) des voies A et B (LO/HI) Les témoins de signal d’entrée sont situés avant les contrôles de niveau, indiquant le niveau des signaux audio issus de la console de mixage connectée. Les témoins à LED s’allument également lorsque les contrôles de niveau de l’amplificateur de puissance sont sur la position minimum. Ainsi, lors du réglage du système sonore, le signal audio peut être surveillé visuellement sur l’amplificateur de puissance, sans qu’il soit nécessaire de reproduire le son via des systèmes de haut-parleurs. Témoins du Signal de sortie (OUT) des voies A et B (LO/HI) Ces témoins à LED indiquent la tension de sortie des amplificateurs de puissance. Les témoins LO représentent la tension de sortie des amplis basse alors que les témoins HI représentent celle des amplis médium-aigus. Les témoins à LED sont alimentés directement par les connecteurs de sortie et fournissent ainsi des informations visuelles sur les problèmes se produisant dans les lignes haut-parleurs. A chaque fois qu’une condition de panne, telle qu’un court-circuit, se produit, et même si un signal audio est restitué, le témoin correspondant ne s’allume plus ou est atténué. LIMIT Les témoins Limit s’allument à chaque fois que le limiteur interne est activé et que l’amplificateur de puissance fonctionne à la limite de ses possibilités. Un clignotement rapide ou fréquent ne représente pas un problème. Mais si témoins à LED sont allumés en continu, il faut réduire le niveau de sortie afin d’éviter d’endommager les systèmes de haut-parleurs connectés à cause d’une surcharge ou d’un écrêtage. Circuit Thermal Brain (TBC) Les amplificateurs de puissance internes peuvent produire des pics de sortie excédant largement la puissance de sortie nominale mentionnée dans les caractéristiques techniques. Pour protéger les systèmes de haut-parleurs connectés de dommages éventuels, le circuit TBC réduit la puissance de sortie : soit après un court moment lorsque le niveau de sortie normal est constamment dépassé, il est alors réduit à sa valeur nominale soit, selon les conditions de surcharge, légèrement en dessous de cette valeur. Un témoin allumé indique que le système sonore fonctionne au-delà de sa capacité de sortie, ce qui signifie que les haut-parleurs connectés opèrent à une température critique. Dans ce cas, il est vivement recommandé réduire le niveau de sortie de la console de mixage. Témoin PROTECT Ce témoin s’allume pendant le fonctionnement lorsqu’un des circuits de protection – surcharge thermique, court-circuit ou HF sur les sorties – a été activé. La cause du problème – par exemple un court-circuit dans une des lignes hautparleur – doit être éliminée. En cas de surcharge thermique, il faudra attendre un peu, jusqu’à ce que l’amplificateur de puissance passe automatiquement en mode de fonctionnement. Témoin POWER CN Lorsque l’amplificateur est en mode de fonctionnement, ce témoin s’allume. S’il ne s’allume pas après la mise sous tension, c’est probablement que le cordon secteur n’est pas correctement branché ou que l’un des fusibles secteur a fondu. Interrupteur POWER Ce bouton poussoir met l’appareil sous tension. Les sorties haut-parleurs sont commutées peu après via un relais. Ceci évite les claquements lors de la mise sous tension. Un circuit limiteur de saute de courant protège tout le système durant la phase de mise sous tension.

FACE AVANT SECTION ÉGALISEUR Les contrôles et les sélecteurs rotatifs de la section égaliseur, marqués “LO” et “HI”, servent à adapter le système aux différentes configurations de haut-parleurs, ainsi qu’à compenser les problèmes acoustiques du lieu. a) Sélecteur rotatif HI Ce sélecteur rotatif peut être réglé sur trois positions différentes. Il sert à améliorer les caractéristiques acoustiques des fréquences médium-hautes. FLAT Sur cette position, les médium sont reproduits à un niveau élevé. Ce réglage est préférable pour les volumes bas et moyens, afin d’obtenir une meilleure intelligibilité. - 4dB Sur cette position, les médium à 4 kHz sont atténués de 4 dB. La reproduction sonore – surtout à des volumes élevés – sera moins agressive. - 2dB Cette position fournit habituellement un bon compromis. Ni trop “pointu” ni trop “large”. Comparé au réglage -4dB, les médium supérieurs seront un peu moins atténués. b) Sélecteur rotatif LO Grâce à ce sélecteur rotatif vous pouvez adapter le système de sonorisation aux différentes exigences acoustiques du lieu. Il permet aussi de régler le volume des voies basses. Ce sélecteur rotatif sert également à régler l’équilibre entre les fréquences basses et médium-hautes, en fonction des désirs de l’ingénieur du son. Donc, les remarques suivantes ne doivent être considérées que comme une aide. 0dB C’est le réglage adopté en sortie d’usine. Le gain en tension, en fonction du niveau de 0dB à 1kHz, est égal pour les voies basses et medium-hautes. 0dB....-8dB Ces positions conviennent davantage lorsque l’enceinte MID-HI est associée à plusieurs sub-woofers. Le niveau des fréquences basses est atténué en fonction du niveau des fréquences médium-hautes. 0dB....+12dB Ces positions conviennent davantage lorsque chaque enceinte MID-HI est associée à un seul sub-woofer. En fonction du niveau des fréquences médium-hautes, le niveau des fréquences basses est augmenté.

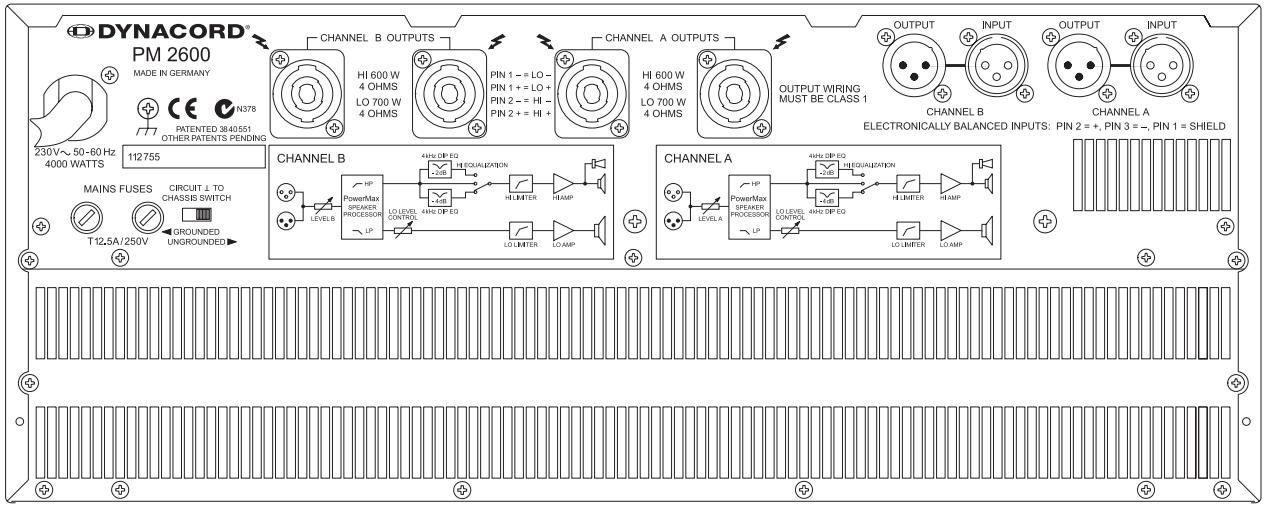

ARRIERE Fusibles secteur des amplificateurs de puissance LO (Voies A/B) Le fusible gauche protège l’alimentation secteur des amplificateurs de puissance basse (LO) dans les deux voies A et B. Fusibles secteur des amplificateurs de puissance HI (Voies A/B) Le fusible droit protège l’alimentation secteur des amplificateurs de puissance médium-aigu (MID-HI) dans les deux voies A et B. Interrupteur de mise à la masse (Ground-Lif) Cet interrupteur sépare électriquement l’enceinte du potentiel de masse permettant d’éviter les “boucles de masse”. Les boucles de masse apparaissent lorsque plusieurs appareils sont reliés à la terre via les prises secteur, puis installés dans un système de rack via un contact direct avec le métal, et via le blindage des lignes LF connectées. Vis de masse La vis de masse se trouve à côté de l’interrupteur de mise à la masse. Lorsque le PM2600 est intégré dans une armoire de rack, cette vis sert à établir une liaison avec une “ barre de masse”. Chaque fois que plusieurs appareils sont installés dans une armoire de rack, ils doivent être reliés à une masse commune, puisque leur face avant laquée évite les interconnexions électriques entre les boîtiers.

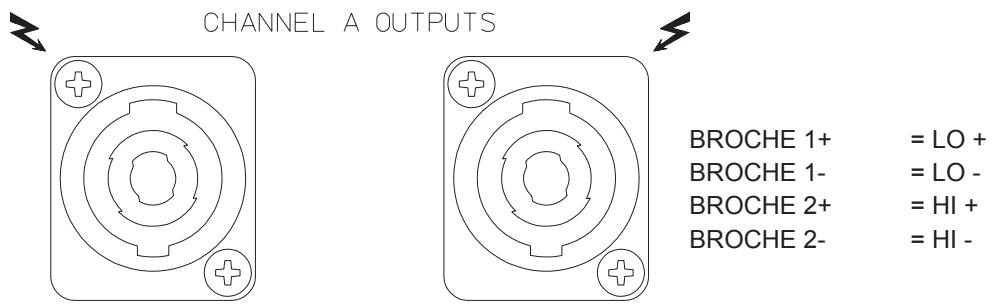

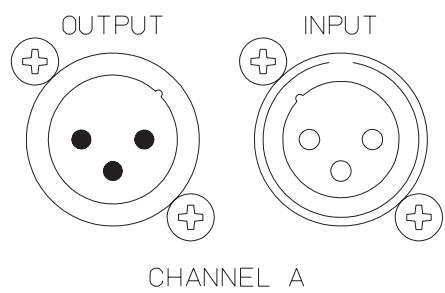

ARRIERE Connecteurs de sortie de l’amplificateur de puissance Les voies A (gauche) et B (droite) de l’amplificateur de puissance sont munies de 2 connecteurs de sortie séparés reliés en parallèle. Les sorties des voies LO de l’amplificateur sont présentes aux broches 1+ et 1- alors que les voies MID-HI de l’amplificateur sont présentes aux broches 2+ et 2-. Assignation des broches des connecteurs de sortie BROCHE 1+ BROCHE 1BROCHE 2+ BROCHE 2- = LO + = LO = HI + = HI - Connecteurs d’entrée de l’amplificateur de puissance Chaque connecteur d’entrée de type XLR fournit une prise reliée en parallèle offrant la possibilité de connecter le signal d’entrée via des amplificateurs de puissance externes supplémentaires. Les entrées de l’amplificateur de puissance sont symétrisées électroniquement. L’assignation de leurs broches est conforme au standard IEC 268. Assignation des broches des connecteurs d’entrée de type XLR BROCHE 1: BROCHE 2: BROCHE 3: BLINDAGE a, + b, - Les entrées sont symétrisées électroniquement. Bien que de nombreuses consoles de mixage soient équipées de connecteurs de sortie de type XLR, le plus souvent le cheminement réel du signal et l’assignation des broches est asymétrique. Si une console de mixage ayant des sorties asymétriques est connecté au PM2600, vous avez le choix entre deux alternatives : soit ponter les broches 1 et 3 des connecteurs d’entrée de l’amplificateur de puissance, soit déconnecter la broche 3 sur la prise du cordon de connexion. Lorsque des signaux audio passent d’appareils asymétriques à des appareils symétriques via la broche 3 (b, -, “point froid”) et 2 (a, +, “point chaud”), un bourdonnement et un bruit d’interférence HF peuvent se produire, ce qui peut endommager gravement votre amplificateur de puissance et/ou les haut-parleurs connectés.

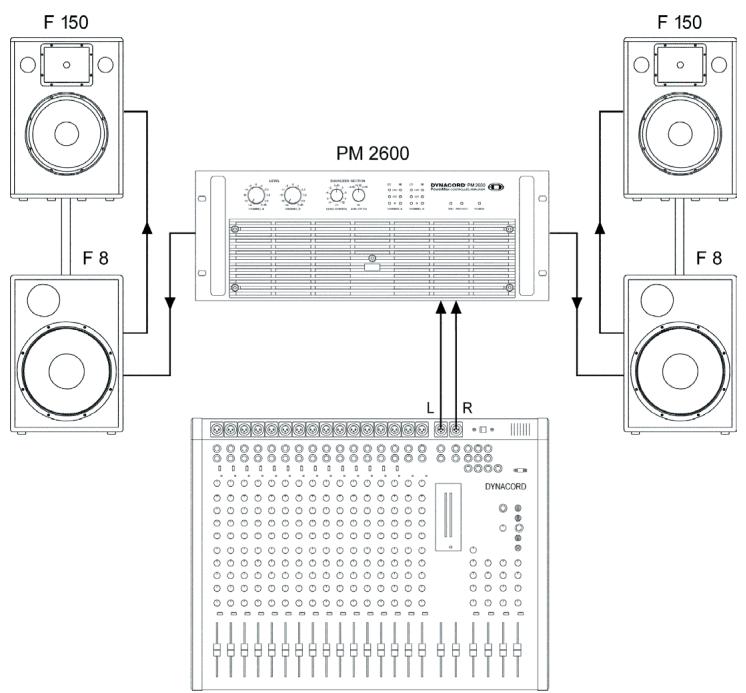

Lors de l’installation d’un système de sonorisation, en salle ou sous tentes pour un festival sur toute leur longueur, les haut-parleurs doivent être installés sur les côtés gauche et droit de la scène, dirigés légèrement vers le centre, ce qui donnera une couverture rayonnante sur toute la longueur de la salle ou de la tente. Placer les enceintes MID-HI de chaque côté l’une au-dessus de l’autre (“EN STACK”) donnera une meilleure couverture de longue portée. Empiler les hautparleur de cette manière double pratiquement la couverture tout en donnant une reproduction équilibrée dans les zones proches de la scène.

Lors de l’installation d’un système de sonorisation en salle ou sous tentes pour un festival sur le côté le plus large, les haut-parleurs doivent être installés sur les côtés gauche et droit de la scène, tournés vers le public. Comme l’angle de dispersion horizontal est plus large (devant couvrir devant et sur les côtés), ce type d’application de sonorisation ne peut être réalisé de manière satisfaisante qu’en employant 2 enceintes MID-HI de chaque côté. Dans ce cas, il est exceptionnellement préférable d’employer la technique “stack & splay” - en dirigeant les deux enceintes MID-HI placées l’une sur l’autre dans des directions différentes. Ceci donnera une reproduction sonore plus régulière sur l’ensemble du public.

Dans la plupart des salles ou des tentes la réponse des basses peut être énormément améliorée en plaçant les woofers directement sur le sol au lieu de les mettre sur la scène. Par contre, il faut que les enceintes MID-HI soient installées sur des stands de haut-parleurs.

Les systèmes de woofer en réseau (Array) formant un “cluster” central donnent des niveaux de pression acoustique SPL extrêmes dans les basses et ce dans la zone proche du “cluster de woofers”. Le SPL tombe rapidement avec la distance.

Comparé à la configuration “cluster de woofer” -, le fait de placer les woofers de manière décentralisée sur le sol, le long de la scène donnera un SPL réduit dans les fréquences basses, dans la zone du public située près de la scène. Mais, d’un autre côté, la réponse des basses et le “punch” resteront constants sur une plus longue distance.

Réglez tous les contrôles de timbre de la console de mixage en position centrale (neutre, réglage linéaire). Réglez sur “Bypass” tous les égaliseurs de 3e octave ou d’octave ou réglez les contrôles d’égalisation en position centrale (neutre). Connectez un microphone et au moyen du contrôle LO de la section d’égalisation de l’amplificateur de puissance réglez la réponse des basses, afin que la voix humaine sonne de façon “naturelle”. Au moyen de l’égaliseur 4kHz DIP-EQ réglez la réponse de la bande médium-aiguë (4kHz) selon vos goûts personnels. En position “FLAT”, le volume de la bande de fréquence médium-aiguë sera plus fort, donnant à la voix une meilleure intelligibilité. A des niveaux de reproduction élevés, le système audio sonnera de façon plus agressive. En position “- 4dB”, la bande de fréquence médium-aiguë sera atténuée de 4dB à 4kHz. La voix humaine sonnera de façon moins directe. En position “- 2dB”, la bande de fréquence médium-aiguë sera atténuée de 2dB à 4kHz. Ce réglage convient davantage lorsque le système est fréquemment utilisé dans des endroits différents à des niveaux de pression sonore (SPL) élevés. Ceci termine les réglages de base du système. Utilisez les contrôles de timbre des voies microphone et instrument de musique de la console de mixage connectée, vous pouvez régler et équilibrer le son global selon vos propres préférences. ÉGALISEUR Si des égaliseurs de 3e octave ou d’octave sont incorporés, ils doivent être utilisés avec une extrême précaution. Avec la plupart des égaliseurs de 3e octave ou d’octave, les atténuations ou les accentuations les plus mineures des bandes LO (basses) ou MID (médium) conduisent à une intolérable dégradation du son, qui dans la plupart des cas ne peut plus être supprimée au moyen de contrôles de timbre “normaux”. RÉGLAGE DU SON AU MOYEN D’ANALYSEURS ET D’ÉGALISEURS TEMPS RÉEL Généralement, le “réglage du son” des installations de sonorisation au moyen d’analyseurs temps réel et d’égaliseurs de 3e octave ou d’octave dynamiques n’est pas conseillé. Surtout avec les égaliseurs de 3e octave qui génèrent souvent – en fonction de leur réglage – des distorsions de phase et des retards qui dégradent la qualité sonore de façon importante. Le microphone de mesure évalue le son direct provenant des haut-parleurs et en même temps toutes les réflexions qui rebondissent sur les obstacles présents. Cet état de choses fait qu’une interprétation utile des données mesurées en tenant compte des aspects acoustiques réels est quasiment impossible. Si, à cause de conditions acoustiques extrêmes l’analyse/égalisation est inévitable, il est conseillé de respecter les précautions suivantes :

Mesurer uniquement dans la zone proche du haut-parleur. Normalement, cela signifie à une distance d’approximativement 3 à 5 m. Si le microphone de mesure est éloigné (par exemple, au centre de la salle) le son direct est mesuré mais aussi la réverbération de la salle. Tenter de linéariser “en douceur” via l’égaliseur, donne généralement un son extrêmement agressif et métallique, avec des médium accentués. Lorsque vous mesurez la bande entre 250 Hz et 5 kHz (la “bande critique”), l’EQ doit être utilisé uniquement pour atténuer le signal et jamais pour l’accentuer ! Un “trou” dans le spectre sonore n’est jamais ressenti comme déplaisant, mais plutôt comme un “manque”. Une accentuation excessive des fréquences basses n’est pas conseillée non plus, car cela dégrade de façon importante la réponse des transitoires du système sonore dans son ensemble. Pour éviter l’écrêtage de l’amplificateur de puissance et la distorsion qui l’accompagne, pendant la procédure de mesure, la puissance de sortie maximum ne doit pas dépasser 5 W (bruit rose). La valeur de crête du bruit produit par les générateurs de bruit normaux est d’approximativement 10 dB supérieure à la valeur effective. Avec une puissance de sortie moyenne de 5 W, les pics brefs peuvent atteindre 50 W. Il est possible d’utiliser des égaliseurs de 3e octave ou paramétriques afin de réduire l’effet de certains accrochages importants. Mais il est recommandé d’être extrêmement sensible et vigilant avec ce type d’application, car le plus souvent, le gain en puissance de sortie s’accompagne d’une perte d’intelligibilité et de fidélité.

DOUBLE AMPLIFICATEUR DE PUISSANCE DE PRÉCISION ACTIF A 2 VOIES 2600W PM 2600 Sensibilité d’entrée 0 dBu / 775 mV Niveau d’entrée maximum 21 dBu / 9 V Réponse en fréquence (-3dB, réf. 1kHz) 15 Hz - 45 kHz Distorsion < 0.05 % Diaphonie > 60 dB Rapport signal/bruit (A, RMS) > 100 dB Slew-Rate (interne) > 30V/ µsec Atténuation (1kHz, interne) > 300 Puissance en sortie Voie LO à 4 ohms 2 x 700W / THD = 1% Voie MID/HI à 4 ohms 2 x 600W / THD = 1% Charge minimum 2,5 ohms Fréquence de coupure 110 Hz Type de filtre PowerMax 12*, Stéréo actif à 2 voies Dimensions (LxHxP) 483 x 177 x 426 mm (19“, 4HU) Poids 30 kg

• Brevet en cours -sujet à modifications sans avis préalable-
