Type de produit	Éclairage LED
Marque	JBSYSTEMS LIGHT
Modèle	LED NANO BEAM
Tension d'alimentation	9-35 V CC ou 6-26 V CA
Consommation	1,7 W par appareil
Indice de protection	IP68 (immersion complète)

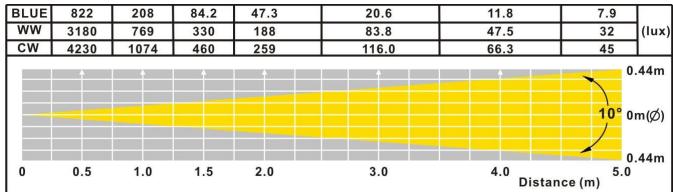

Angle de dispersion	10°
Poids	0,25 kg
Longueur de câble	1 m (type spirale)
Diamètre de perçage recommandé	36 mm (pour montage avec gaine M40)
Température ambiante maximale	50 °C
Alimentation recommandée	LED-PSU 50W/24Vdc (réf. 4935) ou transformateur 6-26 V CA
Installation	Par personnel qualifié, ne pas connecter directement au secteur (230 V)
Sécurité	Ne pas regarder directement le faisceau, risque d'épilepsie
Matériaux	Boîtier et optiques remplaçables en cas de dommage
Recyclage	Débarrasser écologiquement, recycler les emballages
Utilisation	Intérieur et extérieur (IP68)
Contrôle	Compatible avec LED Manager (non inclus)
Câblage	Connexion en parallèle, longueur max câble 30 m depuis l'alimentation
Entretien	Nettoyer les lentilles avec un chiffon doux, pas de solvants

FOIRE AUX QUESTIONS - LED NANO BEAM JBSYSTEMS LIGHT

Quelle est la tension d'alimentation du LED NANO BEAM ?

L'appareil fonctionne avec une tension de 9 à 35 V CC (ex. bloc LED-PSU 50W/24Vdc) ou 6 à 26 V CA (transformateur standard). Ne pas connecter directement au secteur 230 V.

Puis-je utiliser ce projecteur en extérieur ?

Oui, grâce à l'indice de protection IP68, il résiste à l'immersion complète. Assurez-vous que les connexions sont étanches pour une utilisation en plein air.

Quel est l'angle de faisceau ?

L'angle de dispersion est de 10°, ce qui offre un faisceau étroit et concentré.

Combien d'appareils puis-je alimenter sur un même bloc ?

La consommation est de 1,7 W par appareil. Vous pouvez en chaîner plusieurs, mais la longueur totale de câble ne doit pas dépasser 30 m depuis l'alimentation.

Comment installer le projecteur dans un mur ?

Percez un trou de 36 mm de diamètre. Pour une installation dans du béton, utilisez une gaine de protection M40. Insérez le projecteur et clipsez-le en place.

Puis-je regarder directement la lumière ?

Non, ne regardez jamais directement le faisceau à courte distance. Cela peut endommager les yeux. Évitez également l'utilisation en présence de personnes épileptiques.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. N'utilisez pas de solvants ou de produits abrasifs.

Que faire en cas de dommage du boîtier ou de l'optique ?

Les pièces endommagées doivent être remplacées immédiatement. Contactez un professionnel pour obtenir des pièces de rechange.

Comment me débarrasser de l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte approprié pour le recyclage des déchets électroniques. Recyclez également les emballages.

Quelle est la température ambiante maximale d'utilisation ?

La température ambiante ne doit pas dépasser 50 °C pour garantir un fonctionnement correct. Évitez une installation près de sources de chaleur.

MODE D'EMPLOI LED NANO BEAM JBSYSTEMS LIGHT

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Pour protéger l'environnement, veuillez, autant que faire se peut, recycler les emballages de l'appareil. - Installez l'appareil à l'écart de matériaux inflammables et/ou liquides. - La température maximale ambiantes est de 50°C pour garantir un fonctionnement correct. N'utilisez pas cet appareil à des températures ambiantes plus élevées. - Le boîtier et les pièces optiques doivent être remplacés s'ils sont visiblement endommagés. Important: Ne regardez pas directement vers le faisceau lumineux des LED à courte distance, et n'utilisez pas le projecteur en présence de personnes d'épilepsie.

Installation electrique

L'installation électrique devait être effectuée uniquement par du personnel qualifié, suivant les normes de sécurité relatives à l'électricité et à la mécanique dans votre pays.

!!! ATTENTION ! NE VOUS CONNECTEZ PAS DIRECTEMENT AU SECTEUR (230V) !!!

!!! ATTENTION ! Assurez-vous que le bloc d'alimentation des LED est éteint avant l'installation !!!

• Le LED NANO WASH consomme environ 1,7 watt par appareil. Cela signifie donc que vous pouvez alimenter une série d'appareils au départ d'un seul bloc d'alimentation. Cependant, la longueur maximale du câble entre le bloc d'alimentation des LED et le dernier appareil de la chaîne doit se situer aux alentours de 30 mètres.
• Nous recommandons vivement l'utilisation de notre bloc d'alimentation spécifique, le 'LED-PSU 50W/24Vdc' (numéro

de référence : 4935) afin de garantir une fiabilité maximale. Cependant, un simple transformateur de 6V CA à 26V CA est aussi une solution envisageable.

• Entrée CA (transfo ordinaire) : connectez tous les projecteurs en parallèle à la sortie du transfo.
• Entrée CC (exempie : LED-PSU 50W/24Vdc) : connectez tous les projecteurs en parallèle à la sortie du PSU, MAIS assurez-vous bien que les pôles positifs (fil rouge) et négatifs (fil noir) des projecteurs soient connectés

comme il se doit, donc, aux fils correspondants du PSU → prière de se reporter à la figure!

• Après avoir vérifié que la puissance maximale

n'est pas dépassée, vous pouvez raccorder la chaîne au LED Manager et le mettre sous tension.

Installation mecanique

Il y a beaucoup de possibilités : vous pouvez simplement aménager un trou (par exemple dans une surface en bois) et presser/cliquer le projecteur à LED à l'intérieur ; ou alors, installer le projecteur dans du béton, en prenant soin d'utiliser de la gaine de protection (d'un diamètre de 36 mm) pour câble M40 afin de protéger le projecteur. Pour les installations en plein air, assurez-vous que le matériel utilisé pour les connexions soit bien étanche.

Connexions : Câble standard de 2 x 0,75 mm² Tension de service : de 9 à 35V CC (exemple : LED-PSU 50W/24Vdc) de 6 à 26V CA (transfo standard) Consommation : 1,7 Watt par appareil CORDON SECTEUR : 1 m, de type spirale Angle de dispersion : 10 IP rating (indice de protection) : IP68 (immersion complète) Poids : 0,25 kg Dimensions : se reporter à la figure
