Type de produit	Centrale de commande X10 pour automatisme de portail
Marque	X10
Modèle	XDOM
Dimensions (L x l x H)	180 x 120 x 40 mm (estimation)
Poids	500 g (estimation)
Alimentation	230 V secteur via prise électrique
Consommation électrique	5 W (estimation)
Nombre d'adresses	256 adresses (codes lettre A à P, unité 1 à 16)
Communication	Bidirectionnelle par courant porteur (X10) avec PC via port série (RS-232)
Paramètres série	4800 bps, 8 data bits, 1 stop bit, sans parité
Système d'exploitation requis	Windows 98
Logiciel fourni	Active Home
Fonctions principales	Programmation horaire, commande de modules, création de scénarios (Macro), simulation de présence, gestion d'énergie
Modes de fonctionnement	Connecté à un PC ou autonome (exécution des scénarios programmés)
Applications compatibles	Automatisation domestique, contrôle vocal, gestion de chauffage, éclairage, stores, électroménagers
Protection mémoire	Programme conservé en cas de coupure secteur
Horloge interne	Oui, avec calendrier
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection du programme en cas de coupure secteur
Pièces détachées	Non applicables (centrale électronique scellée)
Réparabilité	Faire appel à un service agréé X10

FOIRE AUX QUESTIONS - XDOM X10

Comment connecter la centrale XDOM à mon PC ?

Connectez la centrale au port série de votre PC (RS-232) et branchez-la au réseau électrique. Le logiciel Active Home détectera automatiquement l'interface.

Puis-je utiliser la centrale sans ordinateur ?

Oui, une fois les scénarios programmés et téléchargés, la centrale peut fonctionner de manière autonome sans PC.

Combien de modules puis-je contrôler ?

Jusqu'à 256 modules, avec des codes lettre de A à P (16 lettres) et unité de 1 à 16 (16 unités par lettre).

Comment programmer un module pour qu'il s'allume à une heure précise ?

Dans le logiciel Active Home, sélectionnez le module, puis définissez les heures et jours de programmation. Pour un variateur, vous pouvez aussi régler le pourcentage d'éclairage.

Que signifie 'scénario' ou 'macro' dans Active Home ?

Un scénario (macro) est un groupe d'actions programmées déclenchées par une condition horaire ou manuelle. Par exemple, 'Scène Cinéma' peut baisser les lumières et fermer les stores.

La centrale conserve-t-elle les programmes en cas de coupure de courant ?

Oui, la centrale protège le programme en mémoire, même en cas de coupure secteur.

Quel est le protocole de communication utilisé ?

La centrale utilise le protocole X10 par courant porteur, permettant la communication bidirectionnelle sur le réseau électrique.

Puis-je commander la centrale à distance ?

Oui, via un ordinateur connecté, vous pouvez commander les modules à distance. De plus, vous pouvez utiliser des télécommandes X10 compatibles.

Comment étendre mon installation existante avec des modules supplémentaires ?

Il suffit d'ajouter un nouveau module X10 (prise, variateur, etc.) et de lui attribuer un code (lettre + unité) libre. Le logiciel le reconnaîtra automatiquement.

Le logiciel Active Home est-il compatible avec Windows 10 ?

Le logiciel est conçu pour Windows 98. Sous Windows plus récent, vous devrez peut-être utiliser un émulateur ou une machine virtuelle.

MODE D'EMPLOI XDOM X10

Toutes les photographies de cette documentation sont non contractuelles. Les caractéristiques des produits sont susceptibles d’être modifiées sans préavis. Toutes les marques sont déposées par leurs propriétaires respectifs.

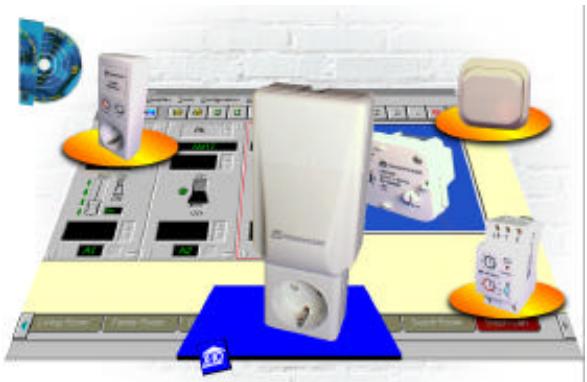

Interface PC

AE Communication bidirectionnelle par courant porteur 256 adresses. κ Programmation visuelle et conviviale. Protection du programme en cas de coupure secteur. Horloge et calendrier internes. Conception de scénarios très rapides.

Fonctionnement

En direct, connecté à un ordinateur qui lui donne des ordres. Autonome, sans ordinateur, la centrale execute les conditions téléchargées. Logiciel d'utilisation sous WINDOWS 98.

Applications

Automatisation domestique (arrosage, lumières, stores, électroménagers, etc.). Contrôle vocal d'environnement avec un ordinateur. Gestion de chauffage : horaire, évolué, délestage, sur détection d'absence.. Gestion d'énergie anti-oubli. Simulation de présence/ de réaction en cas d'approche (lumières, volets, rideaux etc.). Gestion d'automatismes domestiques.

Installation

É Connecté à l'ordinateur (port série) et au réseau électrique.

Le programme

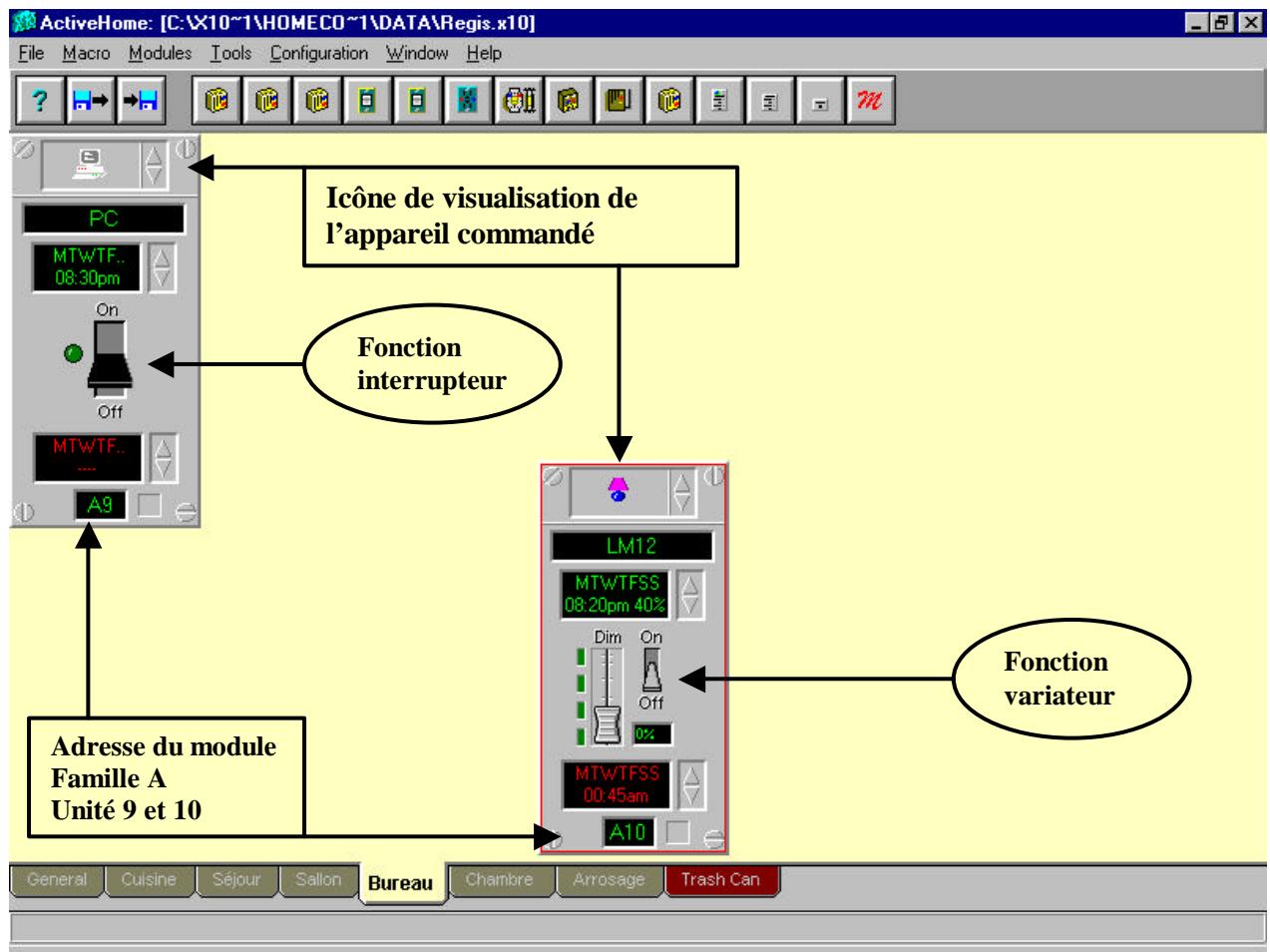

Active Home se compose d'une fenêtre principale pourvue d'onglets permettant de représenter chaque pièce. Dans chacune de ces différentes pièces, on ajoute les modules que l'on aura physiquement installés dans l'habitation. Une fois les différents modules installés, une programmation individuelle en fonction de l'heure et du jour est possible, ou, en les regroupant de façon à créer des scénarios nommés Macro.

Ce programme permet de visualiser l'état de chaque module, d'agir sur celui-ci en forçant un état : marche ou arrêt, ouvert ou fermé, allumé ou éteint,... Il permet également le contrôle de tous les modules d'une même famille, ou seulement les modules lampes de cette famille.

Programmation d'un MODULE

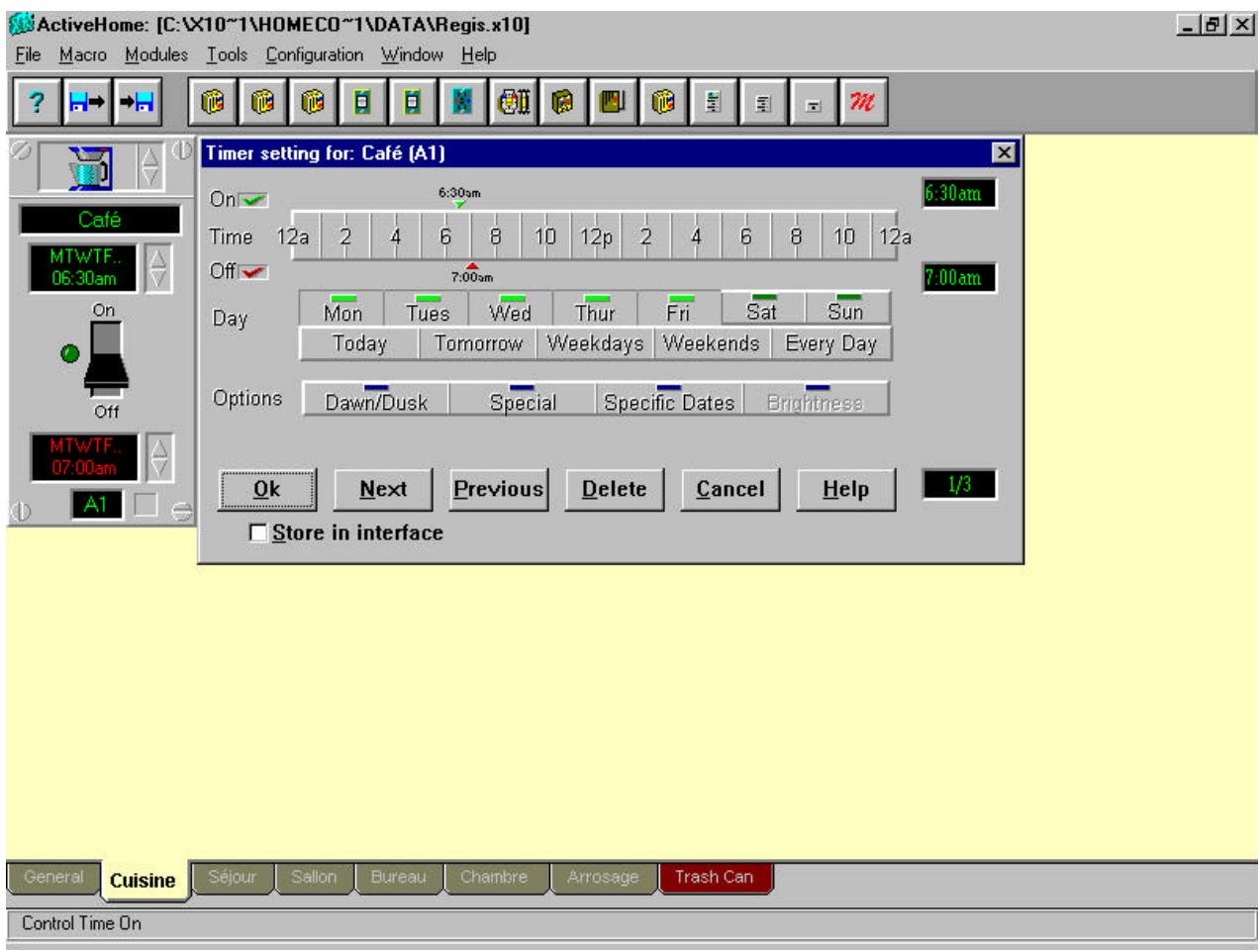

En sélectionnant le module, une fenêtre apparait, permettant de déterminer les heures et jours de programmation de ce module.

Pour une commande de lampe (variateur) on peut également régler le pourcentage d'éclairage souhaité et le faire varier.

Dans l'exemple ci-dessus, la cafetière est programmée pour se mettre en marche tous les matins sauf le samedi et dimanche, à 6h30 lors du réveil, et s'arrêter à 7h00.

Grâce à la commande "NEXT" on peut avoir accès à une autre page de programmation pour les autres jours et les dates particulières.

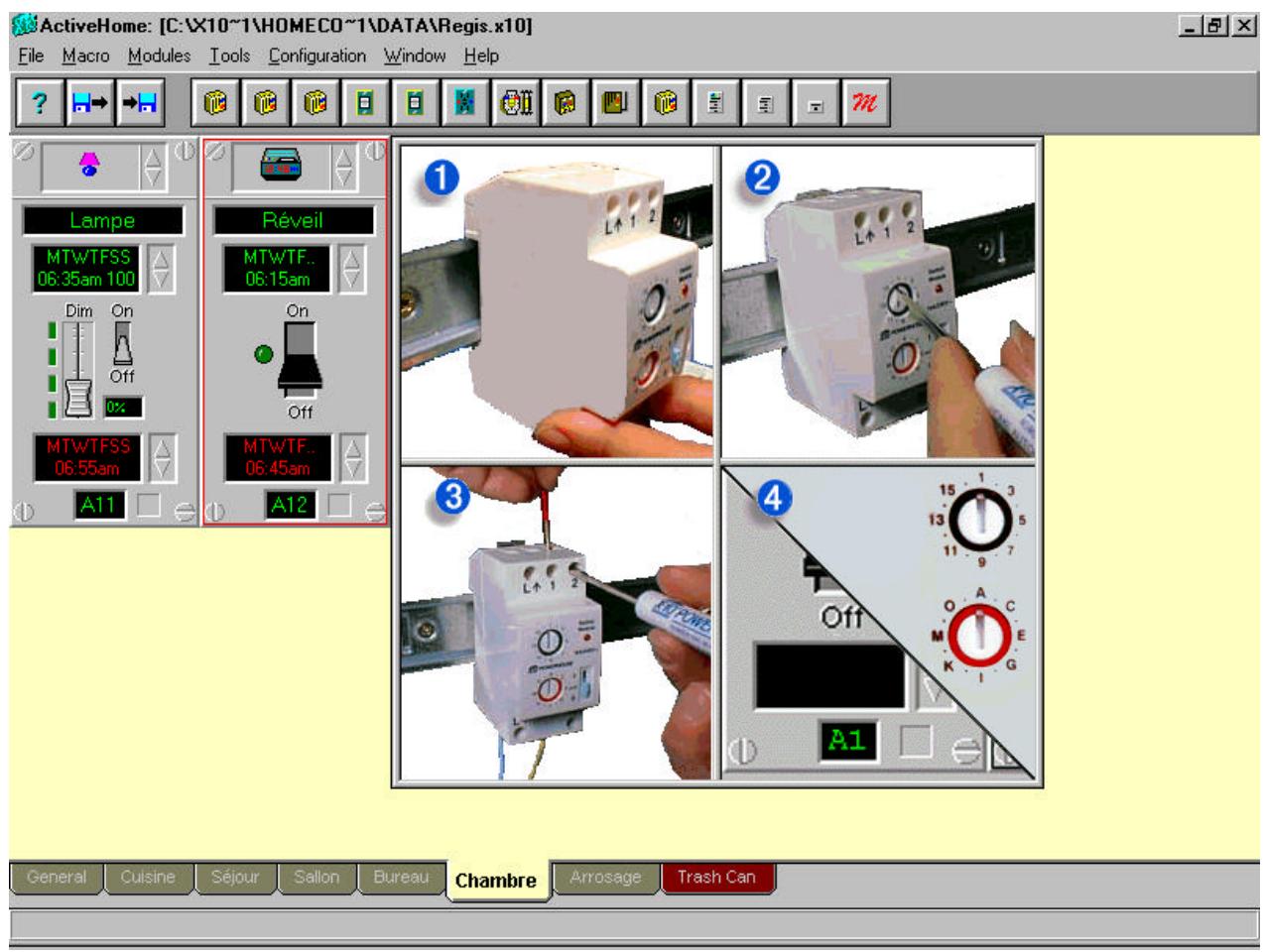

Lorsque vous pouvez rajouter un module, il vous suffit de visualiser à l'écran l'installation de ce module.

Il est possible d'étendre votre installation jusqu'à 256 modules:

Code lettre de A à P, Code unité de 1 à 16.

Particularité des produits :

Simplicité de mise en œuvre (guide dans le programme), simplicité d'utilisation,

Marché / arrêt, variation grâce à une télécommande, aux interrupteurs ou à la programmation sur PC,

Simplicité d'accès et de modification de la programmation, facilité d'extension de l'installation,

Aucun câblage supplémentaire.

Du PC jusqu'à l'interface

La principale qualité des produits X-10 réside dans leur convivialité, qui permet aux utilisateurs de les exploiter sans difficulté à un prix abordable face à la concurrence.

Les paramètres de communication série entre l'interface et le PC sont les suivants :

Débit : 4 800 bits par seconde Parité : aucune Bits de données : 8 bits Bits de stop : 1 bit

La transmission entre le PC et l'interface fait référence à la communication des codes de familles, d'unités et de fonctions.
