VS300 - Émetteur-récepteur vidéo sans fil X10 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur-récepteur vidéo sans fil
Marque	X10
Modèle	VS300
Dimensions (L x H x P)	135 x 100 x 140 mm (émetteur et récepteur)
Poids	Émetteur : 185 g ; Récepteur : 235 g
Alimentation requise	Émetteur : 12 V / 200 mA ; Récepteur : 12 V / 500 mA
Fréquence de transmission	2,4 GHz (audio/vidéo) ; 433,92 MHz (télécommande)
Nombre de canaux	4 (A, B, C, D)
Portée maximale en champ libre	100 m
Portée typique en intérieur	30 m
Puissance émise (émetteur)	6 à 10 mW selon canal
Types de signaux vidéo supportés	PAL, SECAM, NTSC (Video Composite)
Connectique	Prise RCA/Péritel (audio/vidéo)
Fonction télécommande	Extension infrarouge (2 têtes) pour commander les appareils AV distance
Utilisation prévue	Intérieur sec uniquement
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Sécurité	Débrancher en cas d'orage ; ne pas ouvrir les blocs secteur
Pièces détachées	Utiliser exclusivement des pièces d'origine ; intervention par un technicien compétent
Homologation	CE (conforme directives 1999/5/CE)
Accessoires fournis	Émetteur, récepteur, 2 alimentations, câbles RCA/Péritel, module infrarouge à 2 têtes

FOIRE AUX QUESTIONS - VS300 X10

Comment brancher l'émetteur VS300 à ma source vidéo ?

Utilisez le câble RCA/Péritel fourni. Branchez les connecteurs RCA aux prises audio/vidéo de l'émetteur (respectez les couleurs), puis reliez la prise Péritel à la source (ex. magnétoscope, décodeur). Assurez-vous que le signal de sortie est en Video Composite (PAL/SECAM/NTSC).

Comment choisir le canal de transmission ?

Sélectionnez un canal (A, B, C ou D) à l'aide du sélecteur situé sous l'antenne plate de l'émetteur, puis réglez le récepteur sur le même canal. Les canaux doivent être identiques pour que le système fonctionne.

Que faire si je ne reçois aucune image ?

1. Vérifiez que les canaux de l'émetteur et du récepteur sont identiques. 2. Assurez-vous que l'émetteur est sous tension (LED rouge allumée). 3. Rapprochez les appareils et orientez leurs antennes face à face. 4. Évitez les obstacles épais (murs en béton). 5. Vérifiez que les câbles Péritel ne sont pas inversés.

Comment utiliser la fonction de télécommande à distance ?

Branchez le module infrarouge à 2 têtes dans la prise 'Extension IR' de l'émetteur. Placez chaque tête à 20-30 cm face à l'appareil à commander (ex. magnétoscope). Orientez la télécommande d'origine vers l'œil IR du récepteur. Les signaux infrarouges sont convertis en radiofréquence puis retransmis à l'émetteur.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui. Vous pouvez coupler un émetteur avec plusieurs récepteurs (vendus séparément) pour diffuser la même chaîne sur plusieurs téléviseurs déportés. Tous les récepteurs doivent être réglés sur le même canal que l'émetteur.

Quelle est la portée maximale du VS300 ?

En champ libre et sans obstacle, la portée peut atteindre 100 mètres. En intérieur, avec des murs et plafonds, la portée moyenne est de 30 mètres. Pour une meilleure réception, orientez les antennes face à face et évitez les obstacles métalliques.

Pourquoi l'image est-elle brouillée ou en noir et blanc ?

L'émetteur ne transmet correctement que les signaux Video Composite (PAL/SECAM/NTSC). Si votre source délivre un signal S-Video ou YUV, l'image sera dégradée. Consultez votre revendeur pour reconfigurer la sortie ou utiliser un adaptateur approprié. Vérifiez également que les câbles sont bien branchés selon les couleurs.

Puis-je utiliser le VS300 à l'extérieur ?

Non. L'appareil est conçu pour une utilisation en intérieur sec uniquement. L'utiliser à l'extérieur expose à des risques d'électrocution et d'endommagement. Si vous le faites à vos risques, protégez-le des projections d'eau.

Comment nettoyer et entretenir l'émetteur-récepteur ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité. Ne pas ouvrir le boîtier ni les blocs d'alimentation.

Que faire si la télécommande ne change pas de chaîne ?

Vérifiez que le module infrarouge est bien branché et correctement positionné face à l'appareil (20-30 cm). Assurez-vous que la télécommande est pointée vers l'œil IR du récepteur. Si vous utilisez un casque RF ou un autre appareil sur la même fréquence, la réception peut être perturbée.

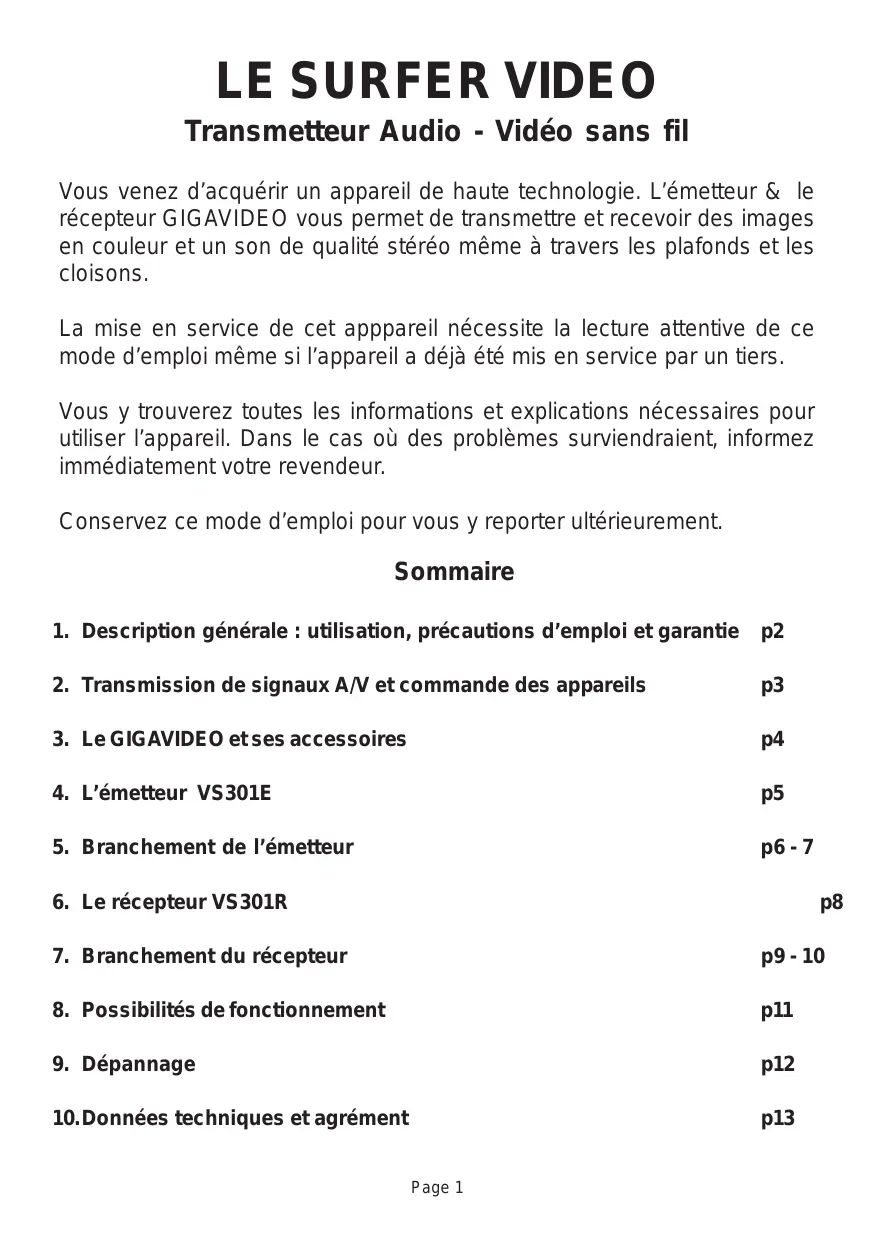

MODE D'EMPLOI VS300 X10

Manuel d'installation

Transmetteur audio - video sans fil

Vous venez d'acquérir un appareil de haute technologie. L'émetteur & le récepteur GIGAVIDEO vous permettent de transmettre et recevoir des images en couleur et un son de qualité stéréo même à travers les plafonds et les cloisons.

La mise en service de cet appareil nécessite la lecture attentive de ce mode d'emploi même si l'appareil a déjà été mis en service par un tiers.

Vous y trouvez toutes les informations et explications nécessaires pour utiliser l'appareil. Dans le cas où des problèmes surviendraient, informez immédiatement votre revendeur.

Conservez ce mode d'emploi pour vous y reporter ultérieurement.

Sommaire

1. Description générale : utilisation, précautions d'emploi et garantie p2
2. Transmission de signaux A/V et commande des appareils p3
3. Le GIGAVIDEO et ses accessoires p4
4. L'émetteur VS301E p5
5. Branchement de l'émetteur p6-7
6. Le récepteur VS301R p8
7. Branchement du récepteur p9-10
8. Possibilités de fonctionnement p11
9. Dépannage p12 10. Données techniques et agrément p13

Utilisation prévue

L'émetteur & le récepteur sont conçus pour fonctionner dans un local sec, en intérieur. Les conditions d'humidité et de température extrêmes doivent être évitées.

L'alimentation s'effectue par des blocs d'alimentation 12V fournis. Utilisez uniquement les accessoires d'alimentation prévus.

L'appareil est homologué CE. Il est également conforme aux directives sur les basses tensions.

Précautions d'emploi

Tout maniement incorrect expose l'utilisateur à des risques d'accidents électriques.

En cas de défaillance de l'alimentation, l'appareil doit être immédiatement mis hors service.

Pour éviter les dommages dus à la foudre, l'appareil doit être débranché du secteur en cas de menace d'orage. Cette précaution s'applique également lorsque l'appareil reste inutilisé pendant une période prolongée.

ATTENTION : le VIDEO SURFER NE DOIT PAS ETRE UTILISE A L'EXTERIEUR. Si toutefois vous décidez, à vos risques, de l'utiliser à l'extérieur, protégez l'appareil des projections d'eau.

Garantie limitée

L'ouverture des blocs secteur est proscrite. Toute intervention de contrôle sur l'appareil doit être réalisée par un technicien compétent.

Le produit ne doit pas être modifié ou démonté. Les instructions de sécurité et de démontage doivent être respectées.

Les pièces défectueuses doivent être remplacées par des pièces détachées d'origine.

Les valeurs électriques caractéristiques doivent être systématiquement respectées, notamment pour la tension de service de l'appareil et des accessoires.

En cas de dommages imputables au non-respect du mode d'emploi ou des clauses précédentes, la garantie ne s'applique pas, et nous ne pouvons être tenus responsables des préjudices ainsi causés.

L'ÉMETTEUR PERMET DEUX TYPES DE TRANSMISSION RADIO :

2. Transmission de signaux audio et vidéo

Les signaux audio et vidéo sont transmis dans la plage de 2.4 GHz par l'émetteur au récepteur.

Selon le nombre et l'épaisseur des parois à traverser, la distance de transmission entre émetteur et récepteur peut aller jusqu'à 30 m, alors qu'elle pourra atteindre jusqu'à 100 m en champ libre et selon les conditions environnantes.

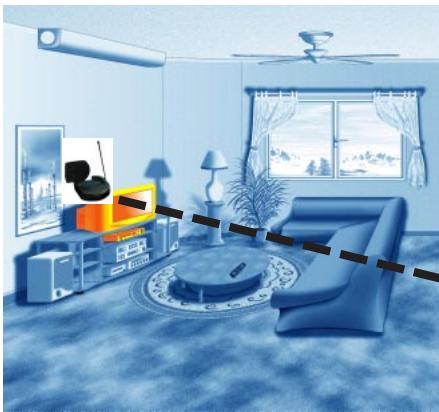

Commande à distance des appareils audiovisuels par la télécommande d'origine

Si l'on oriente la télécommande d'origine en direction de la fenêtre infrarouge du récepteur, les signaux infrarouges de la télécommande sont convertis en signaux radio HF. Ces signaux sont transmis dans la plage des 433 MHz à l'émetteur qui les reconvertit en signaux infrarouges pour la commande à distance des appareils audiovisuels.

Ces signaux infrarouges sont acheminés, via le module infrarouge, jusqu'à l'appareil audiovisuel correspondant (ex. récepteur satellite SAT).

Pour que l'appareil, exemple le récepteur SAT, puisse être commandé à distance pour sélectionner le programme, le module de renvoi infrarouge doit être placé entre 20 et 30 cms face aux appareils à commander.

A l'aide du mode d'emploi de l'appareil à commander, définir l'emplacement de « l'oeil IR », le positionnement doit s'effectuer par essais successifs.

Une fois placé, le renvoi infrarouge permet de commander plusieurs appareils différents, par exemple un récepteur satellite (SAT, TPS ou CANAL Satellite) et un magnétoscope (VCR).

Vous aurez ainsi la possibilité de commander l'ensemble à l'aide des télécommandes d'origine.

Pour faciliter les commandes à distance, nous vous conseillons d'utiliser une télécommande universelle (consulter votre revendeur ou visitez notre site internet www.unidom.fr)

Émetteur ses accessoires spécifiques

Prise spécifique gigogne RCA/Péritel Émetteur

Alimentation 12V/200mA spécifique Émetteur

Renvoi Infrarouge spécifique Emetteur

Prise RX 579 spécifique Émetteur VS301E avec prise Jack et 2 têtes de renvoi signal infrarouge pour la commande de 2 appareils audiovisuels

Récepteur ses accessoires spécifiques

Prise spécifique RCA/Péritel Récepteur

Alimentation 12V/500mA spécifique Récepteur

Adaptateur pour cartes son Jack 3.5 > RCA

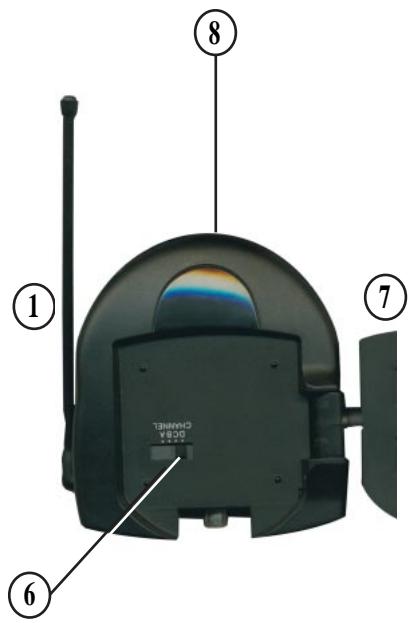

4. L'émetteur

1 émetteur VS 301 E 1 alimentation secteur 12 V/200mA 1 module infrarouge RX 579 (2 têtes) 1 câble de raccordement RCA/

Péritel

1. Antenne radio

Elle reçoit les signaux infrarouges de la télécommande envoyés par voie radio par le récepteur. Les signaux de télécommande IR sont transmis à l'appareil raccordé (ex. magnétoscope) via le module infrarouge fourni. En fonctionnement, l'antenne doit être orientée vers le haut.

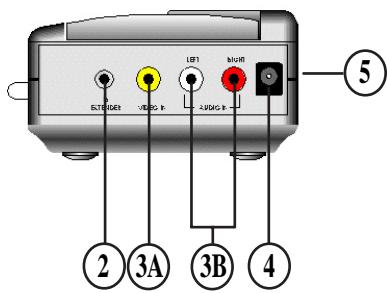

2. Prise pour le module renvoi de signal infrarouge fourni

Permet de brancher le module pour commander à distance les appareils audiovisuels (TV, VCR, SAT). La tête infrarouge du module d'extension doit être placée entre 20 et 30 cm face aux appareils à télécommander.

3. Prises d'entrée du câble rca/péritel

1 prise d'entrée vidéo (3A), 2 prises d'entrée audio (3B) pour l'injection du signal de transmission. La plupart des appareils peuvent être raccordés grâce à l'adaptateur correspondant (2 câbles RCA/Péritel gigogne fournis). Dans le cas d'un lecteur DVD en lecture sur un PC, les signaux vidéo composites pourront être transmis avec l'aide d'un adaptateur non fourni.

4. Prise de raccordement 12 v

Pour le raccordement de l'alimentation secteur. ATTENTION, prise spécifique 200mA.

5. Interrupteur marche/arrêt

Permet de mettre sous tension et hors tension l'émetteur vidéo.

6. Sélecteur de canal (sous antenne plate)

Le sélecteur à 4 canaux permet de régler le canal d'émission (A, B, C ou D). Le canal choisi doit être identique à celui du récepteur.

7. Antenne plate d'émission haute fréquence

Envoie le signal audio et vidéo dans la plage de 2,4 GHz au récepteur.

8. Voyant lumineux rouge LED

Il s'allume toujours et uniquement lorsque l'émetteur est mis sous tension.

5. Branchement de l'émetteur

Le signal audio/vidéo peut être envoyé, via les prises RCA situées à l'arrière de l'émetteur. Tout appareil audiovisuel peut être branché au moyen des câbles adaptateurs correspondants (adaptateur RCA/Péritel fourni).

L'émetteur peut transmettre tous les signaux Video Composite PAL, SECAM, NTSC en provenance de VCR, DVD, DVD de PC, Caméra, etc.

ATTENTION: tous autres signaux (S-Video, YUV) entraîneront une dépréciation de la transmission (image brouillée ou en noir et blanc). Consultez votre revendeur pour, soit reconfigurer la sortie en Video Composite, soit pour acheter l'adaptateur approprié.

Branchement:

1. Brancher les connecteurs RCA du câble de raccordement dans les prises Audio/Video de l'émetteur. Brancher l'autre extrémité du câble sur la prise péritel gigogne. Les connecteurs et les prises doivent être de la même couleur.
2. Relier la prise péritel gigogne à l'appareil qui fournit les signaux. Respecter le sens de branchement de la prise péritel. CONSEIL: Ne forcez pas sur les branchements. Le non-respect des couleurs peut conduire à la dépréciation de l'appareil.
3. Régler le canal sur A, B, C ou D à l'aide du sélecteur de canaux. ATTENTION: Le canal doit être identique (sur A, B, C ou D) sur l'émetteur et le récepteur pour qu'ils fonctionnent ensemble.
4. Brancher le bloc d'alimentation de l'émetteur sur le secteur et le raccord 12V dans la prise prévue à cet effet. Utiliser exclusivement le bloc d'alimentation correspondant à l'émetteur (12V/200mA).
5. Placer l'interrupteur marche/arrêt en position «marche». Brancher l'émetteur video correctement (ex: sur le télévisiteur) et orientez l'antenne de 2,4 GHz en direction du récepteur video de façon à obtenir la meilleure image possible.
6. Brancher le module infrarouge dans la prise correspondante «extension IR» et placer l'autre extrémité (la LED) entre 20 et 30 cms face aux appareils à commander. (voir FIGURE 1)

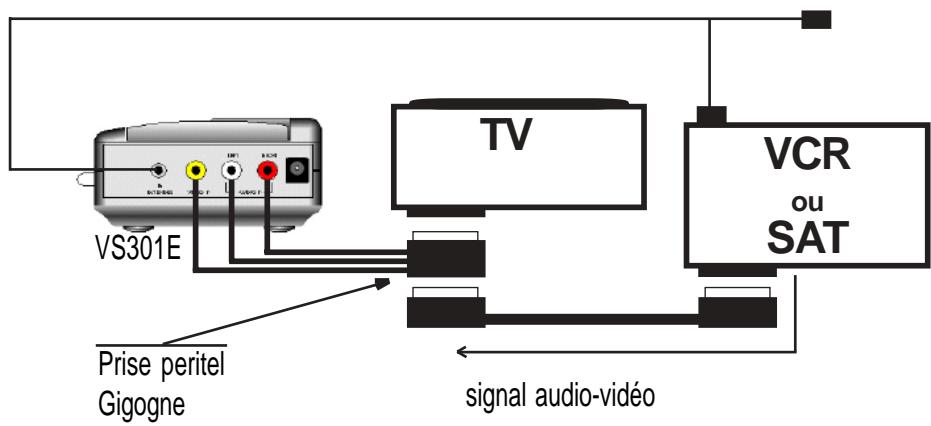

Branchement avec plusieurs appareils audio/viséo:

Si vous souhaitez transmettre les signaux de plusieurs appareils (récepteur Sat, magnétoscope, lecteur de disques video, etc.), tous les appareils doivent être montés en ligne (voir figure 1).

Raccorder l'émetteur aux prises «line out» (sortie péritel) du dernier appareil.

Si le téléviseur possède de plusieurs prises péritels, branchez l'émetteur sur la prise non dédiée à un quelconque décodeur.

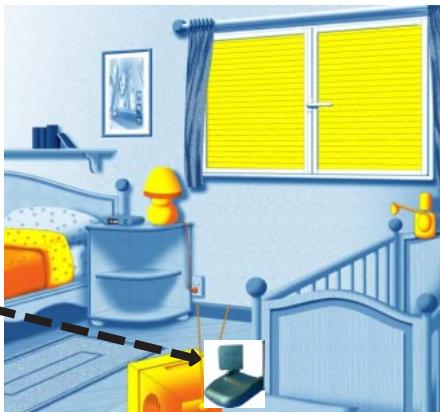

Positionnement du renvoi signal infrarouge FIGURE 1

6. Le récepteur

1 récepteur VS301E 1 alimentation secteur 12 V/500mA 1 câble de raccordement RCA/Péritel

1. Antenne de commande à distance, émet les signaux de commande en 433 MHz de la télécommande universelle ou d'origine.

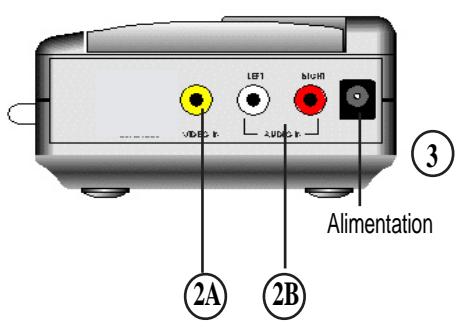

2. Prises de sortie RCA video

1 prise de sortie vidéo (2A), 2 prises de sortie audio (2B). pour l'injection du signal de réception. La plupart des appareils peuvent être raccordés grâce à la prise péritel fournie.

3. Prise de raccordement 12 v

Pour le raccordement du bloc d'alimentation secteur 12 V.

Attention prise spécifique 500mA

4. Interrupteur marche/arrêt

Permet de mettre sous tension et hors tension le récepteur vidéo.

5. Sélecteur de canal (en dessous)

Le sélecteur de canaux permet de régler le canal d'émission (A, B, C ou D). Le canal choisi doit être identique à celui de l'émetteur. Un récepteur optionnel permet de faire fonctionner jusqu'à 4 systèmes indépendants.

6. Antenne de réception

Reçoit le signal audio et vidéo dans la plage de 2,4 GHz de l'émetteur.

7. Oeil IR de réception

La télécommande doit être orientée vers cet œil pour la commande à distance.

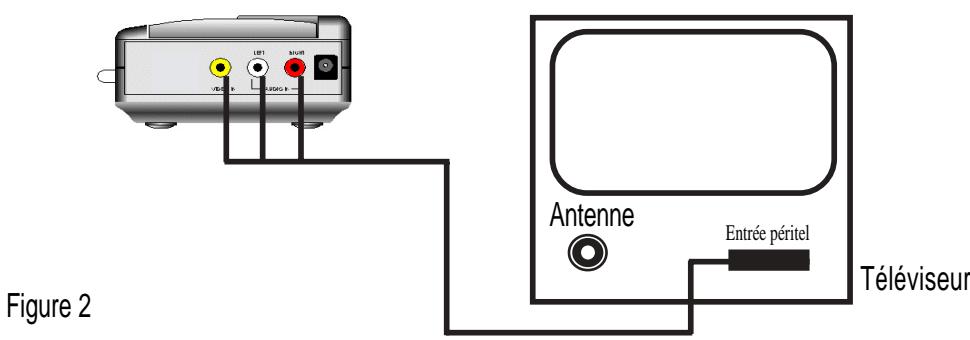

Branchement:

1. Brancher les connecteurs RCA du câble de raccordement dans les prises du récepteur. Les connecteurs et les prises doivent être de la même couleur.
2. Relier la télévision à l'autre extrémité. Respecter le sens de branchement de la prise péritel. Utiliser le câble désigné pour le récepteur.

CONSEIL: Ne forcez pas sur les branchements. Si vous utilisez un cable RCA (accessoire) pour le raccordement, la couleur du connecteur doit être la même que celle des prises de l'appareil. Le non-respect des couleurs peut conduire à la déterioration de l'appareil.

1. Régler le canal sur A, B, C ou D à l'aide du sélecteur de canaux.
2. Brancher le bloc d'alimentation du récepteur sur le secteur et le raccord 12V dans la prise prévue à cet effet. Utiliser exclusivement le bloc d'alimentation correspondant au récepteur (12V/500mA).

IMPORTANT : Le canal doit être identique (sur A, B, C ou D) sur l'émetteur et le récepteur pour qu'ils fonctionnent ensemble.

1. Placer l'interrupteur marche/arrêt en position «marche». Brancher le récepteur video correctement (ex: sur le télévisieur) et orienter l'antenne de 2,4 GHz en direction de l'émetteur video.

Pour commander un appareil (ex: magnétoscope) auquel l'émetteur est raccordé, orienter la télécommande universelle, ou celle d'origine du magnétoscope, vers l'œil IR du récepteur (panneau avant).

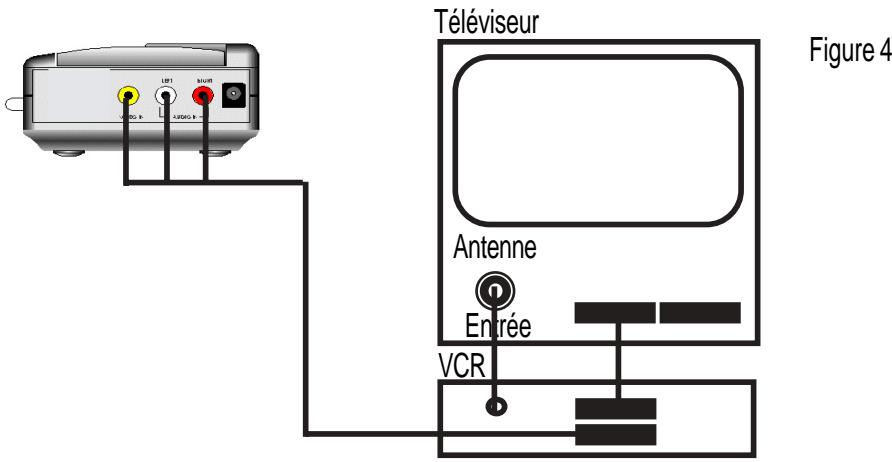

Branchement du récepteur au téléviseur avec magnétoscope

Pour commander un appareil (ex: magnétoscope) auquel l'émetteur est raccordé, appuyer sur A/V de la télécommande du TV déporté.

Orienter la télécommande universelle, ou celle d'origine du magnétoscope, vers l'œil IR du récepteur (panneau avant).

Si vous souhaitez renvoyer le signal Audio/VIDEO vers un magnétoscope, branchez le récepteur aux prises d'entrée Audio/VIDEO ou péritel du magnétoscope. Vous pouvez ainsi enregistrer le programme reçu et/ou le regarder en même temps sur le téléviseur.

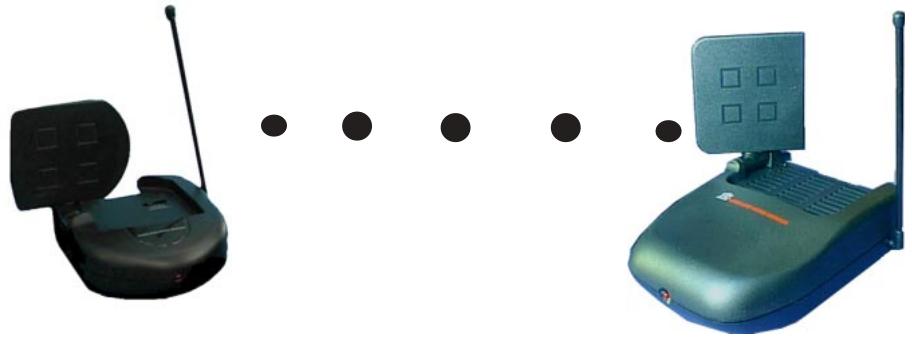

Réglage précis de l'émetteur

L'émetteur est capable de transmettre des signaux Audio/Video jusqu'à une distance de 100 m (zone dégagée). Un mur ou un plancher en béton représenté un obstacle à la transmission et limite, par conséquent, la portée de transmission du système. La portée moyenne dans une habitation est de 30m

Le meilleur résultat de transmission est obtenu lorsque les antennes de l'émetteur et du récepteur se font face.

Fonctionnement en parallèle de plusieurs émetteurs :

Le réglage des différents canaux (A à D) permet de faire fonctionner jusqu'à 4 émetteurs dans un même lieu.

(canals A, B, C ou D)

Emetteurs

ex: CANALA

Récepteurs

ex: CANALB

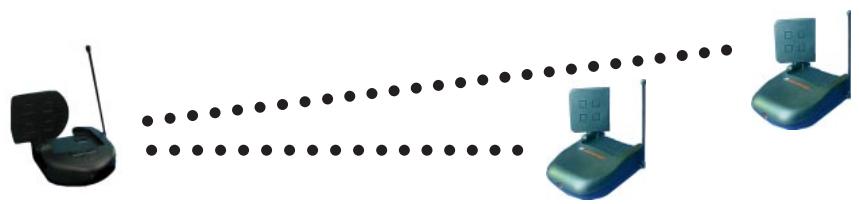

Possibilités d'extension de l'émetteur :

Un émetteur peut être associé à plusieurs récepteurs, distribuant l'image sur plusieurs téléviseurs déportés.

Note: Seule 1 chaîne est transmise et celle-ci sera visible sur tous les téléviseurs déportés.

1 émetteur vers 2 récepteurs (vendus séparément) :

Dépannage

Qualité d'image médiocre	1. Les réflections du signal peuvent qu精准扶贫ls affecter la qualité de la transmission. Déplacer d'un centimètre ou deux l'émetteur ou le récepteur afin d'améliorer la transmission. 2. Orienter la parabole de l'émetteur en direction de celle du récepteur. 3. Changer à l'identique le canal (soit A, B, C ou D) sur l'émetteur et le récepteur. Vérifier que levoyant rouge (LED sur émetteur) resté constamment allumé lors de l'émission / réception, dans le cas contraire:
Pas de réception	1. Vérifier que les canaux (A,B,C ou D) sont bien identiques sur chacun des émetteurs et récepteurs et que la touche A/V de la télécommande a été préalablement appuyée. 2. L'épaissur des murs et des plafonds peuvent réduire considérablement l'émission / réception. Diminuez la distance entre l'émetteur et récepteur et orientez les paraboles face à face. 3. Vérifier que vous n'avez pas interverti les prises Péritel. Chaque Péritel est identifiée pour correspondre soit à l'émetteur soit au récepteur.
Difficulté pour changer de chaîne	1. Si vous utilisez un casque RF ou tout autre matériel du même type en complément de l'émetteur et sur la même fréquence, alors la réception sera réduite de façon significative. 2. Vérifier que vous avez bien installé l'extension infrarouge tel que déscrit dans le manuel d'origine de l'émetteur. Pointer votre télécommande en direction du récepteur et changer de chaîne.

Émetteur

Tension de service :	Bloc d'alimentation 12V 200mA
Emetteur :	4 canaux
canal A :	2.411 GHz	6mW
canal B :	2.433 GHz	6mW
canal C :	2.453 GHz	10mW
canal D :	2.473 GHz	10mW
Bande passante :	18.0 MHz
Puisance émise :	6 à 10 mW
Récepteur :	433.92 MHz
Raccordement AV :	Prise RCA/Péritel
	audio et matériel
Modulation :	FM
Signal d'entrée video :	1Vpp (type)
Signal d'entrée audio :	1 Vpp (type)
Impédence d'entrée video :	75 ohms
Impédence d'entrée audio :	600 ohms
Dimensions (L x H x P) :	135 x 100 x 140 mm
Poids :	185g

Récepteur

Tension de service :	Bloc d'alimentation 12V 500mA cc
Récepteur :	4 canaux
canal A :	2.411 GHz
canal B :	2.433 GHz
canal C :	2.453 GHz
canal D :	2.473 GHz
Raccordements AV :	Prise RCA/Péritel
	audio et matériel
Signal de sortie video :	1 Vpp (type)
Signal de sortie audio :	1 Vpp (type)
Modulation UHF :	canal 36/ 591.25 MHz
	+/- 500 kHz
Canal de télécommande :	433.92 MHz,
	1 mW de puissance émise
Dimensions (L x H x P) :	135 x 100 x 140 mm
Poids :	235 g

Module infrarouge 2 têtes

Renvoi de commande infrarouge à 2 têtes et prise Jack

Déclaration de conformité CE

UNIVERSEL DOMAVENIR, 1, avenue du Lycée - BP42 - 77872

MONTEREAU, déclarons sous notre entière responsabilité que les produits suivants:

GIGAVIDEO (Marque UNILINE) comprenant un émetteur VT50E, un récepteur VR30E et 2 alimentations HKA1220EC/BS et HKA1250EC/BS est en conformité avec les exigences essentielles applicables et en particulier celle de la directive 1999/5/CE et des normes suivantes:

Article 3.1a:

Norme EN 61 558-2-6: 1997 (version Europe)

Norme EN 61 558-1:1997 +A1:1998

Article 3.1b:

Norme ETS 300 683:1997

Article 3.2:

Normes EN 300 220-1: 1997 et ETS 300 440: 1995

Organisme Noticies:

Nom: ART

Numéro d'identification: 0165

Procédure suivie: Annexe IV de la Directive 1999/5/EC

Date: 13.12.00
