RMV10 - Télécommande et récepteur électronique X10 - Notice d'utilisation et mode d'emploi gratuit

Marque	X10
Référence	RMV10
Type de produit	Module récepteur radio et courant porteur encastrable
Protocole domotique	X10 courant porteur 230V
Tension d'alimentation	230V / 50Hz
Courant maximal	5A
Dimensions (L x H x P)	72 x 75 x 44 mm
Type d'installation	Encastrement en boîte de 40 mm
Voyants	LED verte (alimentation) + LED rouge (commande / programmation)
Commandes supportées	Montée, Descente, Positionnement intermédiaire
Communication	Bidirectionnelle (retour d'état)
Compatibilité logicielle	HomeSeer, mControl
Nombre d'adresses X10	256 (codes maison A-P, codes unité 1-16)
Gamme	ebode / Xdom (BMB Electronics)

FOIRE AUX QUESTIONS - RMV10 X10

À quoi sert le X10 RMV10 ?

Le X10 RMV10 est un module récepteur encastrable qui reçoit les commandes radio (RF) émises par une télécommande X10 et les retransmet sur le réseau électrique via le protocole X10 courant porteur. Il est destiné au pilotage d'applications motorisées comme les volets roulants ou stores. Il s'intègre dans l'écosystème domotique X10.

Comment installer le RMV10 dans une boîte d'encastrement ?

Le module s'encastre dans une boîte de 40 mm de profondeur. Il se raccorde au câblage 230V/50Hz existant selon le schéma fourni dans la notice. Coupez impérativement l'alimentation électrique avant toute intervention. Les dimensions du module sont 72 x 75 x 44 mm.

Comment programmer l'adresse du RMV10 ?

Le protocole X10 utilise un code maison (lettre A à P) et un code unité (chiffre 1 à 16), soit 256 combinaisons possibles. La programmation s'effectue via les roues codeuses ou le bouton d'apprentissage selon la version. Veillez à attribuer une adresse unique à chaque module pour éviter les conflits.

Ma télécommande X10 ne contrôle plus le RMV10, que faire ?

Vérifiez que le code maison et le code unité de la télécommande correspondent bien à ceux programmés sur le module. Assurez-vous que les piles de la télécommande ne sont pas déchargées. En cas de doute, relancez la procédure d'apprentissage. Contrôlez également que le module est bien sous tension (LED allumée).

Les ordres fonctionnent parfois mais pas toujours, pourquoi ?

Les perturbations sur le réseau électrique peuvent brouiller le signal courant porteur X10. Des appareils comme les alimentations à découpage, variateurs ou multiprises avec filtre peuvent absorber le signal. L'installation d'un coupleur-répéteur sur le tableau électrique améliore nettement la fiabilité.

Que signifient les LEDs verte et rouge du module ?

La LED verte indique que le module est sous tension et opérationnel. La LED rouge s'allume lors de la réception d'une commande ou pendant la phase de programmation. Un clignotement rapide signale généralement que le module est en mode apprentissage d'adresse.

Le RMV10 est-il compatible avec les logiciels domotiques ?

Oui, le RMV10 est compatible avec les logiciels domotiques prenant en charge le protocole X10, notamment HomeSeer et mControl. La communication bidirectionnelle permet à ces logiciels de recevoir en retour l'état du module, à condition d'utiliser une interface X10 (type CM11A ou CM15A) connectée au PC.

Peut-on contrôler le RMV10 sans télécommande, depuis un PC ?

Oui, en connectant une interface X10 (CM11A, CM15A ou équivalente) à votre ordinateur, vous pouvez piloter le RMV10 via un logiciel domotique. Les commandes sont envoyées sur le réseau électrique et reçues par le module. Cette solution permet également des automatisations et des scénarios horaires.

Quelle est la portée radio de la télécommande avec le RMV10 ?

La portée dépend du modèle de télécommande X10 utilisé. En intérieur, la portée radio est généralement de l'ordre de 20 à 30 mètres en champ libre. Les murs et les obstacles réduisent cette portée. Le RMV10 peut également recevoir les ordres via le courant porteur, sans limite de distance à l'intérieur du logement.

Comment réinitialiser le module RMV10 ?

La procédure de réinitialisation varie selon la version du module. En général, maintenez le bouton de programmation enfoncé pendant plusieurs secondes jusqu'au clignotement alterné des LEDs. Le module revient alors à son adresse d'usine. Reprogrammez ensuite l'adresse souhaitée selon la procédure standard.

Le RMV10 supporte-t-il les commandes de positionnement intermédiaire ?

Oui, le RMV10 prend en charge les commandes Montée, Descente et Positionnement intermédiaire. Cette fonction nécessite un moteur compatible avec les fins de course électroniques. Le réglage des positions limites s'effectue lors de la première mise en service selon les instructions de la notice.

MODE D'EMPLOI RMV10 X10

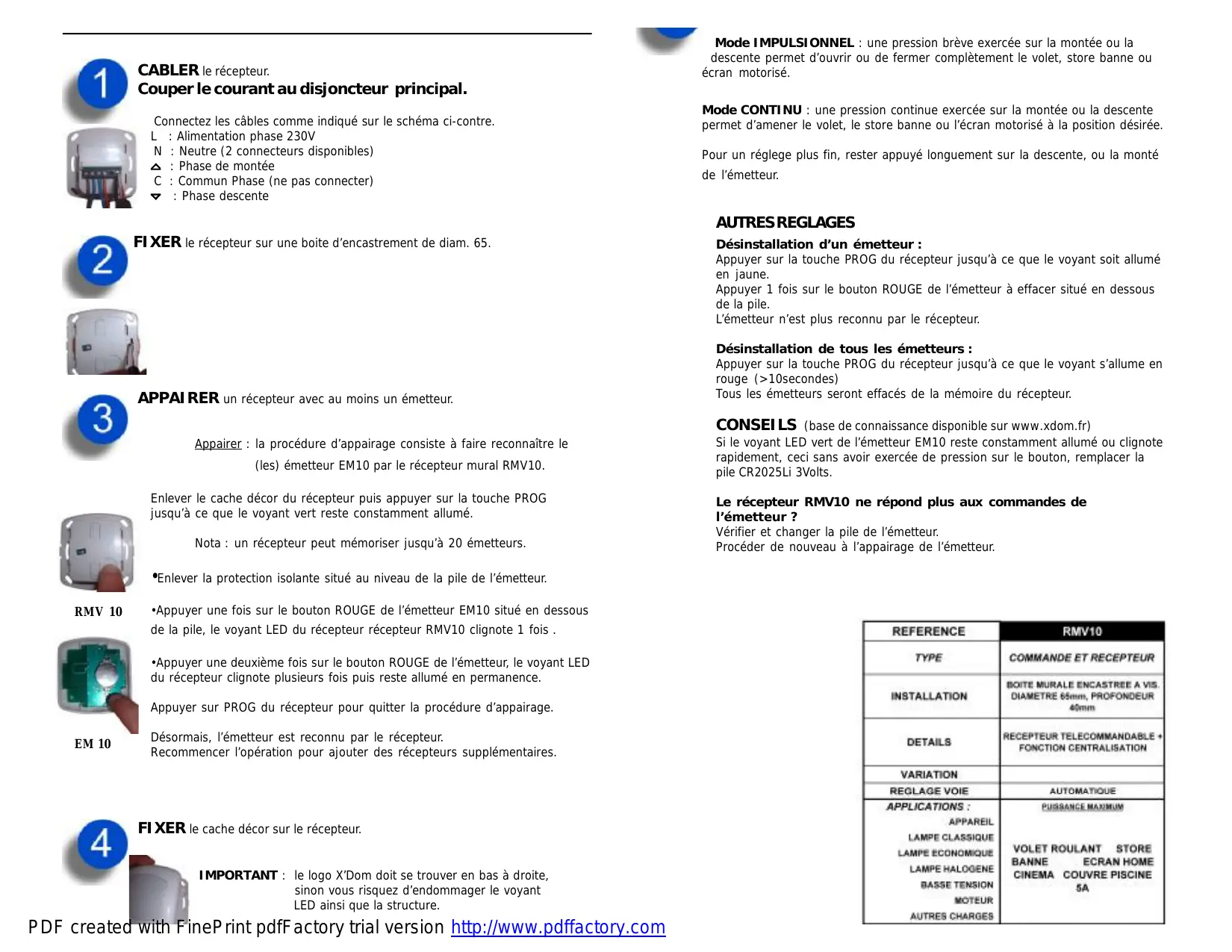

Cabler le récepteur.

Couper le courant au disjoncteur principal.

Connectez les câbles comme indiqué sur le schéma ci-contre.

L : Alimentation phase 230V N : Neutre (2 connecteurs disponibles) : Phase de montée C : Commun Phase (ne pas connecter) : Phase descente

FIXER le récepteur sur une boîte d'encastrement de diam. 65.

Appairer un récepteur avec au moins un émetteur.

Appairer : la procédure d'appairage consiste à faire reconnaître le (les) émetteur EM10 par le récepteur mural RMV10.

Enlever le cache décor du récepteur puis appuyer sur la touche PROG jusqu'à ce que le voyant vert reste constamment allumé.

Nota : un récepteur peut mémoriser jusqu'à 20 émetteurs.

• Enlever la protection isolante située au niveau de la pile de l'émetteur.

RMV 10

• Appuyer une fois sur le bouton ROUGE de l'émetteur EM10 situé en dessous de la pile, le voyant LED du récepteur RMV10 clignote 1 fois.

• Appuyer une deuxième fois sur le bouton ROUGE de l'émetteur, le voyant LED du récepteur clignote plusieurs fois puis reste allumé en permanence.

Appuyer sur PROG du récepteur pour quitter la procédure d'appairage.

EM 10

Désormais, l'émetteur est reconnu par le récepteur. Recommencer l'opération pour ajouter des récepteurs supplémentaires.

Fixer le cache décor sur le récepteur.

IMPORTANT : le logo X'Dom doit s'afficher en bas à droite, sinon vous risquez d'endommager le voyant LED ainsi que la structure.

Mode IMPULSIONNEL : une pression brève exercée sur la montée ou la descente permet d'ouvrir ou de fermer complètement le volet, store banne ou écran motorisé.

Mode CONTINU : une pression continue exercée sur la montée ou la descente permet d'amener le volet, le store banne ou l'écran motorisé à la position désirée.

Pour un réglage plus fin, rester appuyé longuement sur la descente, ou la montée de l'émetteur.

Déinstallation d'un émetteur :

Appuyer sur la touche PROG du récepteur jusqu'à ce que le voyant soit allumé en jaune.

Appuyer 1 fois sur le bouton ROUGE de l'émetteur à effacer situé en dessous de la pile.

L'émetteur n'est plus reconnu par le récepteur.

Déinstallation de tous les émetteurs :

Appuyer sur la touche PROG du récepteur jusqu'à ce que levoyant s'allume en rouge (>10secondes)

Tous les émetteurs seront effacés de la mémoire du récepteur.

CONSEILS (base de connaissance disponible sur www.xdom.fr)

Si le voyant LED vert de l'émetteur EM10 reste constamment allumé ou clignote rapidement, ce sans avoir exercé de pression sur le bouton, replacez la pile CR2025Li 3Volts.

Le récepteur RMV10 ne répond plus aux commandes de l'émetteur ?

Vérifier et changer la pile de l'émetteur.

Procéder de nouveau à l'appairage de l'émetteur.

REFERENCE	RMV10
TYPE	COMMANDE ET RECEPTEUR
INSTALLATION	BOITE MURALE ENCASTREE A VIS. DIAMETRE 65mm, PROFONDEUR 40mm
DETAILS	RECEPTEUR TELECOMMANDABLE + FONCTION CENTRALISATION
VARIATION
REGLAGE VOIE	AUTOMATIQUE
APPLICATIONS : APPAREIL LAMPE CLASSIQUE LAMPE ECONOMIQUE LAMPE HALOGENE BASSE TENSION MOTEUR AUTRES CHARGES	PUSSENCE MAXIMUM VOLET ROULANT STORE BANNE ECRAN HOME CINEMA COUVRE PISCINE 5A
