Type de dispositif	Commutateur réseau
Vitesse des ports	10/100/1000 Mbps
Nombre de ports	5 ou 8
Négociation automatique	Oui
Type de ports	RJ45
Support VLAN	Non précisé
Alimentation	Interne
Gestion	Non géré (non administrable)
Dimensions	Non précisé
Consommation électrique	Non précisé
Indicateurs LED	Oui, pour activité et vitesse
Normes réseau	IEEE 802.3, 802.3u, 802.3ab
Fonction Auto MDI/MDIX	Oui
Montage	Sur bureau ou rack (optionnel)
Garantie	Non précisé

FOIRE AUX QUESTIONS - 8505T SMC

Quel est le type de produit SMC SMC 8505T ?

Le SMC SMC 8505T est un commutateur réseau (switch) qui permet de connecter plusieurs appareils dans un réseau local.

Comment réinitialiser le SMC SMC 8505T aux paramètres d'usine ?

Pour réinitialiser le SMC 8505T, localisez le bouton de réinitialisation à l'arrière de l'appareil, maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Que faire si le SMC SMC 8505T ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation.

Comment connecter le SMC SMC 8505T à un routeur ?

Utilisez un câble Ethernet pour relier un port LAN du routeur à l'un des ports du SMC SMC 8505T.

Quels sont les indicateurs lumineux sur le SMC SMC 8505T ?

Le SMC SMC 8505T dispose d'indicateurs pour l'alimentation, l'activité des ports et la connexion réseau, permettant de vérifier l'état de l'appareil.

Comment résoudre des problèmes de connexion intermittente avec le SMC SMC 8505T ?

Vérifiez les câbles Ethernet pour des dommages, essayez de changer de port sur le commutateur ou redémarrez le SMC SMC 8505T et les appareils connectés.

Le SMC SMC 8505T prend-il en charge la gestion à distance ?

Non, le SMC SMC 8505T est un commutateur non géré, ce qui signifie qu'il n'offre pas de fonctionnalités de gestion à distance.

Quelle est la garantie du produit SMC SMC 8505T ?

La garantie standard pour le SMC SMC 8505T est généralement d'un an, mais cela peut varier selon le revendeur.

MODE D'EMPLOI 8505T SMC

Commutateur gigabit à négociation automatique 5/8 ports 10/100/1000 mbps

Manuel d'utilisation

Un produit de la ligne EZ de solutions économiques pour groupes de travail de SMC

TABLE des matières

Principaux avantages 1

Port RJ-45 en façade 2

Témoins du panneau avant 2

SMC8505T 3

SMC8508T 3

Panneau arrière 3

Installation du commutateur 5

Contenu de l'emballage 5

Choix d'un emplacement 5

Instructions 6

Dépannage 9

Diagnostic des indicateurs du commutateur 9

Cables 11

Spécifications pour le câblage 11

Brochage 10BASE-T/100BASE-TX 11

Affectation des broches en mode 1000BASE-T 12

Cables requis pour les connexions 1000BASE-T 14

Test des câbles de catégorie 5 existants 14

Réglage du câblage de catégorie 5 existant 14

Les commutateurs EZ Switch™ 10/100/1000, SMC8505T et SMC8508T sont des commutateurs Gigabit Ethernet haute performance conçus pour fournir une connectivité gigabit aux PC. Ils sont équipés de 5/8 ports 1000BASE-T Full duplex qui améliorent notablement les performances du réseau et le débit pour les applications haut débit. Avec 10/16 gigabits de bande passante cumulée, ces commutateurs constituent la solution la plus rapide pour répondre à l'augmentation des besoins de vos ressources de réseau.

Principaux avantages

• Négociation automatique sur tous les ports.
• Fonctionnement en mode MDI/MDI-X automatique.
• Conformité aux normes IEEE 802.3ab, 802.3u et 802.3 assure la compatibilité avec les concentrateurs, commutateurs et cartes standard de n'importe quel fournisseur.
• Commutation Store & Forward (commutation par accumulation/restitution) pour une transmission exempte d'erreurs.
• Contrôle de flux dans les modes Half et Full duplex évitant la perte de paquets avec des charges élevées. Plug-and-play : aucune configuration requise. Témoins de surveillance des ports et de l'état du système.
• Configuration pour bureau ou installation en rack.

Port rj-45 en façade

Ces commutateurs EZ Switch 10/100 sont équipés de 5/8 ports 1000BASE-T et de connecteurs RJ-45 situés en façade. Tous les ports fonctionnant en mode MDI/MDI-X automatique, vous pouvez utiliser des câbles directs pour toutes les connexions à des PC ou à des serveurs, ou à autres commutateurs ou concentrateurs.

Témoins du panneau avant

Le panneau avant du commutateur comporte des témoins qui permettent de contrôler immédiatement l'état du réseau. Le tableau suivant explique la fonction de ces indicateurs.

Témoins de l'état des ports et du système
Témoin	Apparance	État
Power (Alimentation)	Allumé	Le commutateur est sous tension.
	Éteint	Le commutateur est hors tension.
Ports
Link/Act (Liaison/activité)	Allumé	La connexion du port au réseau est établie.
	Éteint	La connexion du port au réseau n'est pas établie.
	Clignotant	Le traffic transite par le port.
1000M	Allumé	Indique que le port fonctionne à 1000 Mbps.
	Éteint	Indique que le port ne fonctionne pas à 1000 Mbps.
10/100M	Allumé	Indique que le port fonctionne à 100 Mbps.
	Éteint	Indique que le port fonctionne à 10 Mbps.

SMC8505T

PWR

Link

Act

1000M

Avant d'installer le commutateur, assurez-vous de disposer de tous les éléments répertoriés dans la section Contenu de l'emballage. Notez qu'il est possible d'installer le commutateur sur une surface plane ou dans un rack EIA 19 pouces standard.

Contenu de l'emballage

Le coffret du commutateur EZ Switch 10/100/1000 inclut :

• Le commutateur EZ 10/100/1000 (SMC8505T ou SMC8508T).
• Quatre patins en caoutchouc.
• Un kit de montage en rack.
• Un cordon d'alimentation en courant continu.

Choix d'un emplacement

Respectez les commandements suivants pour le choix de l'emplacement :

• Un emplacement adapté pour le commutateur doit répondre aux conditions suivantes :
• Il doit être facile d'accès afin de permettre l'installation, le câblage et la maintenance du commutateur.
• La température et l'hygrométrie ambiantes doivent respecter les plages indiquées dans les caractéristiques techniques du produit.
• Les témoins d'état doivent être clairement visibles.
• L'espace autour de l'appareil doit être suffisant (environ 5 cm de tous les côtés) pour assurer une ventilation correcte.
• Vérifiez que le cordon à paire torsadée est éloigné des lignes

électriques, des éclairages au néon et de toute autre source

d'interférences électromagnétiques telles que radios, émetteurs, etc.

• Vérifiez que le commutateur est branché à une prise secteur

correctement mise à la terre, située à moins de 2,44 m et disposant

de son propre disjoncteur. Comme pour tout équipement, nous vous

conseillons d'avoir recours à un filtre ou à un limiteur de surtension.

1. Positionnement du commutateur: Pour un montage sur un bureau ou une étagère, mettez en place les quatre patins adhésifs sous le commutateur. Pour le montage en rack, effectuez l'installation dans un rack EIA 19 pouces standard à l'aide des brackets fournis.
2. Branchement électrique: Branchez l'une des extrémités du cordon à la prise située sur le panneau arrière du commutateur et l'autre extrémité à une prise secteur adaptée. Vérifiez le témoin indiquant que l'appareil est sous tension.

Remarque: Il n'est pas nécessaire de mettre le commutateur hors tension pour brancher ou débrancher les cordons à paire torsadée car cette opération ne perturbe pas le fonctionnement des autres périphériques connectés au commutateur.

1. Connexion des ordinateurs: Connectez chaque PC à un port RJ-45 du commutateur au moyen d'un câble à paire torsadée blindée ou non blindée de catégorie 5, 5e ou 6 (UTP ou STP) d'une longueur maximale de 100 mètres. Le commutateur EZ Switch 10/100/1000 gère jusqu'à 5/8 PC. Tous les ports du commutateur fonctionnant en mode MDI/MDI-X automatique, vous pouvez utiliser des câbles directs pour toutes les connexions de réseau aux PC ou aux serveurs, ou à d'autres commutateurs ou concentrateurs.

Remarque: Si un périphérique relié ne prend pas en charge la négociation automatique, le débit est automatiquement détecté et le mode de communication sera par défaut Half duplex.

1. Couplage de commutateurs et d'autres périphériques réseau : Tous les ports du commutateur supportent la configuration MDI/MDI-X automatique pour les connexions par câbles. Cela vous permet d'utiliser un cordon direct pour les connexions à d'autres commutateurs ou à des concentrateurs depuis n'importe quel port du commutateur. Aucun câble croisé ni paramétrage de périphérique n'est nécessaire. Pour plus d'informations, reportez-vous à la section « Spécifications pour le câblage » à la page 11.

Attention: Ne raccordez pas de prise téléphonique à un port RJ-45. Cela peut endommager le commutateur. En revanche, utilisez uniquement des câbles à paire torsadée dotés de connecteurs RJ-45 conformes aux normes FCC.

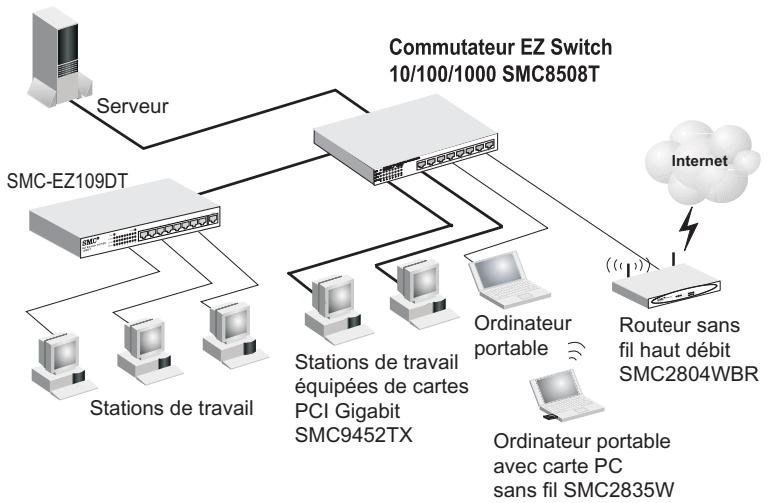

Exemple d'application

La figure ci-dessous montre une utilisation classique du SMC8505T/ SMC8508T.

1. Symptôme

Le témoin d'alimentation n'est pas allumé lorsque l'appareil est sous tension.

Causes probables

• Le cordon d'alimentation en courant continu est peut-être défectueux.

Solutions proposées

• Vérifiez l'état des connexions.
• Vérifiez la prise secteur en y branchant un autre périphérique.
• Remplacez le cordon d'alimentation en courant continu.

2. Symptôme

Le témoin de liaison n'est pas allumé une fois la connexion établie.

Causes probables

• Le port du commutateur, la carte réseau ou le cordon sont peut-être défectueux.

Solutions proposées

• Vérifiez que le commutateur et le périphérique relié sont sous tension.
• Vérifiez que le câble réseau est connecté aux deux appareils.
• Vérifiez que vous utilisez un câ âble ne dépasse pas 100 mètres.
• Vérifiez que les connexions de la carte réseau et du cordon ne sont pas défectueuses.
• Si nécessaire, remplacez la carte ou le cordon défectueux.

Spécifications pour le câblage

Types de cable et specifications
Cable	Type	Longueur max.	Connecteur
10BASE-T	UTP catégorie 3 ou supérieure, 100 ohms	100 m	RJ-45
100BASE-TX	UTP catégorie 5 ou supérieure, 100 ohms	100 m	RJ-45
1000BASE-T	UTP categorie 5, 5e ou 6, 100 ohms	100 m	RJ-45

Brochage 10BASE-T/100BASE-TX

Attention: NE raccordez PAS de prise téléphonique à un port RJ-45. Utilisez uniquement des cables à paire torsadée dotés de connecteurs RJ-45 conformes aux normes FCC.

Utilisez des câbles à paire torsadée non blindés (UTP) ou blindés (STP) pour les connexions RJ-45. Des câbles de catégorie 3 100 ohms pour les connexions 10 Mbps ou de catégorie 5 ou plus 100 ohms pour les connexions 100 Mbps. Assurez-vous également que la longueur des câbles à paire torsadée ne dépasse pas 100 mètres.

Tous les ports de ce commutateur fonctionnant en mode MDI/MDI-X automatique, vous pouvez utiliser des câbles directs pour toutes les connexions à des PC ou à des serveurs, ou à d'autres commutateurs ou concentrateurs. Si vous utilisez des câbles directs, les broches 1, 2, 3 et 6 d'une extrémité du câble sont connectées directement aux broches 1, 2, 3 et 6 à l'autre extrémité du câble.

Le tableau ci-dessous montre le brochage des ports 10BASE-T/ 100BASE-TX MDI-X et MDI.

Broche	Nom du signal MDI-X	Nom du signal MDI
1	Receive Data plus (Réception de données plus) (RD+)	Transmit Data plus (Transmission de données plus) (TD+)
2	Receive Data minus (Réception de données moins) (RD-)	Transmit Data minus (Transmission de données moins) (TD-)
3	Transmit Data plus (Transmission de données plus) (TD+)	Receive Data plus (Réception de données plus) (RD+)
6	Transmit Data minus (Transmission de données moins) (TD-)	Receive Data minus (Réception de données moins) (RD-)
4,5,7,8	N'est pas utilisé à 10/100 Mbps	N'est pas utilisé à 10/100 Mbps

Affectation des broches en mode 1000base-t

Le tableau suivant montre le brochage des ports 1000BASE-T MDI et MDI-X. Ces ports exigent que les quatre paires de câbles soient connectées. Notez que pour fonctionner en mode 1000BASE-T, les quatre paires de câbles sont utilisées à la fois pour la transmission et la réception.

Utilisez des câbles de catégorie 5, 5e ou 6 100 ohms à paire torsadée non blindés (UTP) ou à paire torsadée blindés (STP) pour les connexions 1000BASE-T. Assurez-vous également que la longueur des câbles à paire torsadée ne dépasse pas 100 metres.

Broche	MDI	MDI-X
1	Bi-directional Data One Plus (Données 1 plus bidirectionnel) (BI_D1+)	Bi-directional Data Two Plus (Données 2 plus bidirectionnel) (BI_D2+)
2	Bi-directional Data One Minus (Données 1 moins bidirectionnel) (BI_D1-)	Bi-directional Data Two Minus (Données 2 moins bidirectionnel) (BI_D1-)
3	Bi-directional Data Two Plus (Données 2 plus bidirectionnel) (BI_D2+)	Bi-directional Data One Plus (Données 1 plus bidirectionnel) (BI_D1+)
4	Bi-directional Data Three Plus (Données 3 plus bidirectionnel) (BI_D1+)	Bi-directional Data Four Plus (Données 4 plus bidirectionnel) (BI_D1+)
5	Bi-directional Data Three Minus (Données 3 moins bidirectionnel) (BI_D1-)	Bi-directional Data Four Minus (Données 4 moins bidirectionnel) (BI_D1-)
6	Bi-directional Data Two Minus (Données 2 moins bidirectionnel) (BI_D1-)	Bi-directional Data One Minus (Données 1 moins bidirectionnel) (BI_D1-)
7	Bi-directional Data Four Plus (Données 4 plus bidirectionnel) (BI_D4+)	Bi-directional Data Three Plus (Données 3 plus bidirectionnel) (BI_D3+)
8	Bi-directional Data Four Minus (Données 4 moins bidirectionnel) (BI_D4-)	Bi-directional Data Three Minus (Données 3 moins bidirectionnel) (BI_D3-)

Câbles requis pour les connexions 1000BASE-T

Tous les câbles UTP de catégorie 5 utilisés pour les connexions 100BASE-TX doivent également fonctionner en mode 1000BASE-T si les quatre paires sont connectées. Toutefois, il est conseillé pour toutes les connexions critiques, ou pour l'installation de nouveaux câbles, d'utiliser des câbles de catégorie 5e (catégorie 5 étendue) ou 6. Les spécifications des catégories 5e et 6 incluent des paramètres de test qui ne concernent que la catégorie 5. Aussi, la première étape de la préparation du câblage de catégorie 5 existant pour les réseaux 1000BASE-T consiste-t-elle en un simple test de l'installation afin de vous assurer de sa conformité aux normes IEEE 802.3ab.

Test des câbles de catégorie 5 existants

Le câblage de catégorie 5 installé doit subir avec succès les tests d'atténuation de paradiaphonie et de télédiaphonie. Ces informations pour le test des câbles sont spécifiées dans les normes ANSI/TIA/EIA-TSB-67. En outre, les câbles doivent également subir avec succès les tests de télédiaphonie avec affaiblissement des courants réfléchis à affaiblissement d'équilibrage et à égalité de niveau. Ces tests sont spécifiés dans le bulletin de l'ANSI/TIA/EIA-TSB-95, « The Additional Transmission Performance Guidelines for 100 Ohm 4-Pair Category 5 Cabling » (Directives complémentaires sur les performances de transmission du câblage 100 ohms à 4 paires de catégorie 5).

Notez que, lorsque vous testez le câblage, vous devez inclure tous les câbles raccordant les commutateurs et les périphériques terminaux.

Réglage du câblage de catégorie 5 existant

Si l'installation de catégorie 5 existante n'est pas conforme à l'un des paramètres de test pour les réseaux 1000BASE-T, trois possibilités s'offrent à vous pour remédier au problème :

1. Remplacer le câblage de catégorie 5 existant par du câblage de catégorie 5e ou 6 haute performance.
2. Réduire le nombre de connecteurs utilisés sur la liaison.
3. Rebrancher certains des connecteurs de la liaison.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: « Appareils Numériques » NMB-003 édictée par le ministère des Communications.

CSA/NRTL (C22.2.950, UL 1950)

EN60950, (IEC 950)
