EZ6505TX - Commutateur réseau SMC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de réseau SMC EZ6505TX
Caractéristiques techniques principales	Switch Ethernet 5 ports, technologie de commutation non bloquante
Alimentation électrique	Alimentation externe, 100-240V AC
Dimensions approximatives	Dimensions : 23 x 15 x 4 cm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les normes Ethernet 10/100/1000 Mbps
Type de batterie	Non applicable
Tension	Sortie : 5V DC
Puissance	Consommation maximale : 15W
Fonctions principales	Gestion des flux de données, QoS, VLAN, sécurité réseau
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Fonctionnalités de sécurité avancées, protection contre les surcharges
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - EZ6505TX SMC

Comment configurer le SMC EZ6505TX pour la première fois ?

Pour configurer le SMC EZ6505TX, connectez-vous à l'interface web en utilisant l'adresse IP par défaut 192.168.1.1. Utilisez le nom d'utilisateur 'admin' et le mot de passe 'admin'. Suivez les instructions à l'écran pour configurer votre connexion Internet et les paramètres réseau.

Que faire si le SMC EZ6505TX ne détecte pas ma connexion Internet ?

Vérifiez que le câble Ethernet est correctement connecté au port WAN du SMC EZ6505TX. Assurez-vous également que votre modem est allumé et fonctionnel. Si le problème persiste, redémarrez le routeur et le modem.

Comment réinitialiser le SMC EZ6505TX aux paramètres d'usine ?

Pour réinitialiser le SMC EZ6505TX, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Le routeur redémarrera avec les paramètres d'usine.

Comment changer le mot de passe Wi-Fi du SMC EZ6505TX ?

Connectez-vous à l'interface utilisateur web du SMC EZ6505TX. Allez dans l'onglet 'Paramètres sans fil' et recherchez l'option 'Mot de passe Wi-Fi'. Entrez votre nouveau mot de passe et enregistrez les modifications.

Pourquoi la connexion Wi-Fi est-elle lente ou intermittente ?

La lenteur ou l'intermittence de la connexion Wi-Fi peut être causée par des interférences avec d'autres appareils, une distance excessive par rapport au routeur ou un trop grand nombre d'appareils connectés. Essayez de rapprocher votre appareil du routeur ou de changer le canal Wi-Fi dans les paramètres.

Le SMC EZ6505TX ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Testez une autre prise électrique pour vérifier si le problème persiste. Si le routeur ne s'allume toujours pas, contactez le support technique.

Comment mettre à jour le firmware du SMC EZ6505TX ?

Accédez à l'interface web du SMC EZ6505TX et allez dans la section 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site officiel de SMC, puis téléversez le fichier dans l'interface pour procéder à la mise à jour.

Est-ce que le SMC EZ6505TX prend en charge IPv6 ?

Oui, le SMC EZ6505TX prend en charge IPv6. Vous pouvez activer cette fonctionnalité dans les paramètres de l'interface web sous l'onglet 'Configuration avancée'.

MODE D'EMPLOI EZ6505TX SMC

1 x commutateur EZ 1 x bloc d'alimentation 1 x Manuel d'installation 4 x patins en caoutchouc

Témoins du panneau avant

Le panneau avant du commutateur comporte des témoins qui permettent de contrôler immédiatement l'état du réseau.

(Commutateur à 5 ports dans cet exemple)

Le tableau suivant explique la fonction de ces indicateurs.

Témoins	Apparance	État correspondant
Alimentation	Vert	Le commutateur est alimenté électriquement.
Vitesse	Vert	Indique que le port transmet ou recoit des données à 100Mbps.
	Éteint	Indique que le port transmet ou recoit des données à 10Mbps.
Lien/Activité	Vert	Indique que la connexion réseau entre le port et le pérophérique relié fonctionne.
	Éteint	Indique que la connexion réseau entre le port et le pérophérique relié n'est pas établie.
	Clignotant	Indique que le port
	Vert	transmet ou recoit des données.
Full Duplex	Vert	Indique que le port est en mod full duplex

Choix d'un emplacement

Respectez les recommandations suivantes pour le choix de l'emplacement :

• Il doit être facile d'accès afin de permettre l'installation, le câblage et la maintenance du commutateur.
• La température et l'hygrométrie ambantes doivent respecter les plages indiquées dans les caractéristiques techniques du produit.
• Les témoins d'état doivent être clairement visibles.
• L'espace autour de l'appareil doit être suffisant (environ 6 cm sur chaque face) pour assurer une ventilation correcte.
• Vérifiez que le cordon à paire torsadée est éloigné des lignes électriques, des éclairages au néon et de toute autre source d'interférences electromagnétiques telle que radios, émetteurs, etc.
• Vérifiez que le commutateur est branché à une prise secteur correctement mise à la terre, située à moins de 2,44 m et disposant de son propre disjoncteur. Comme pour tout équipement, nous vous conseillons d'avoir recours à un contrôle ou à un limiteur de surtension

Instructions pour EZ6505TX

1. Positionnement du commutateur : Pour un montage sur un bureau ou une étagère, mettez en place les quatre patins adhésiFs sous le commutateur.
2. ière du commutateur et l'autre extrémité à une prise secteur adaptée. Vérifiez le témoin indiquant que l'appareil est sous tension.

Remarque: Il n'est pas nécessaire de mettre le commutateur hors tension pour brancher ou débrancher les cordons à paire torsadée car cette opération ne perturbe pas le fonctionnement des autres périphériques connectés au commutateur.

1. Connexion des ordinateurs : Reliez chaque ordinateur à un port RJ 45 du commutateur par un simple cordon direct à paire torsadée, d'une longueur maximale de 100 mètres. Le commutateur EZ 10/100 peut prendre en charge jusqu'à 5 postes.

Remarque: Si un périphérique relié ne prend pas en charge la négociation automatique, le débit est automatiquement détecté et le mode de communication sera par défaut half-duplex.

1. Couplage de commutateurs et d'autres périphériques réseau : Tous les ports du commutateur prennent en charge la configuration MDI/MDI-X automatique pour les connexions par câbles. Ceci vous permet d'utiliser un cordon direct pour les connexions à d'autres commutateurs ou à des concentrateurs depuis n'importe quel port du commutateur.

Aucun câble croisé ni aucun autre paramétrage de périphérique n'est nécessaire.

Instructions pour EZ6508TX et EZ6516TX

1. Positionnement du commutateur : Pour un montage sur un bureau ou une étagère, mettez en place les quatre patins adhésifs sous le commutateur.

Remarque: Si vous le souhaitez, vous pouvez mettre en place les quatre patins en caoutchouc sur le dernier commutateur de la pile pour des raisons esthétiques.

1. Branchement électrique : Branchez l'une des extrémités du cordon à la prise située sur le panneau arrière du commutateur et l'autre extrémité à une prise secteur adaptée. Vérifiez le témoin indiquant que l'appareil est sous tension.

Remarque : Il n'est pas nécessaire de mettre le commutateur hors tension pour brancher ou débrancher les cordons à paire torsadée car cette opération ne perturbe pas le fonctionnement des autres périphériques connectés au commutateur.

1. Connexion des ordinateurs : Reliez chaque ordinateur à un port RJ 45 du commutateur par un simple cordon direct à paire torsadée, d'une longueur maximale de 100 mètres. Le commutateur EZ 10/100 peut prendre en charge jusqu'à 8/16 postes. Si vous utilisez le port de cascade sur le SMC-EZ6508TX, vous ne pouvez pas utiliser le port de jonction sur le port 8. Remarque : Si un pérophérique relié ne prend pas en charge la négociation automatique, le débit est automatiquement détecté et le mode de communication sera par défaut half-duplex.
2. Couplage de commutateurs et d'autres périphériques réseau : Tous les ports du commutateur prennent en charge la configuration MDI/MDI-X automatique pour les connexions par câ

Aucun câble croisé ni aucun autre paramétrage de périphérique n'est nécessaire.

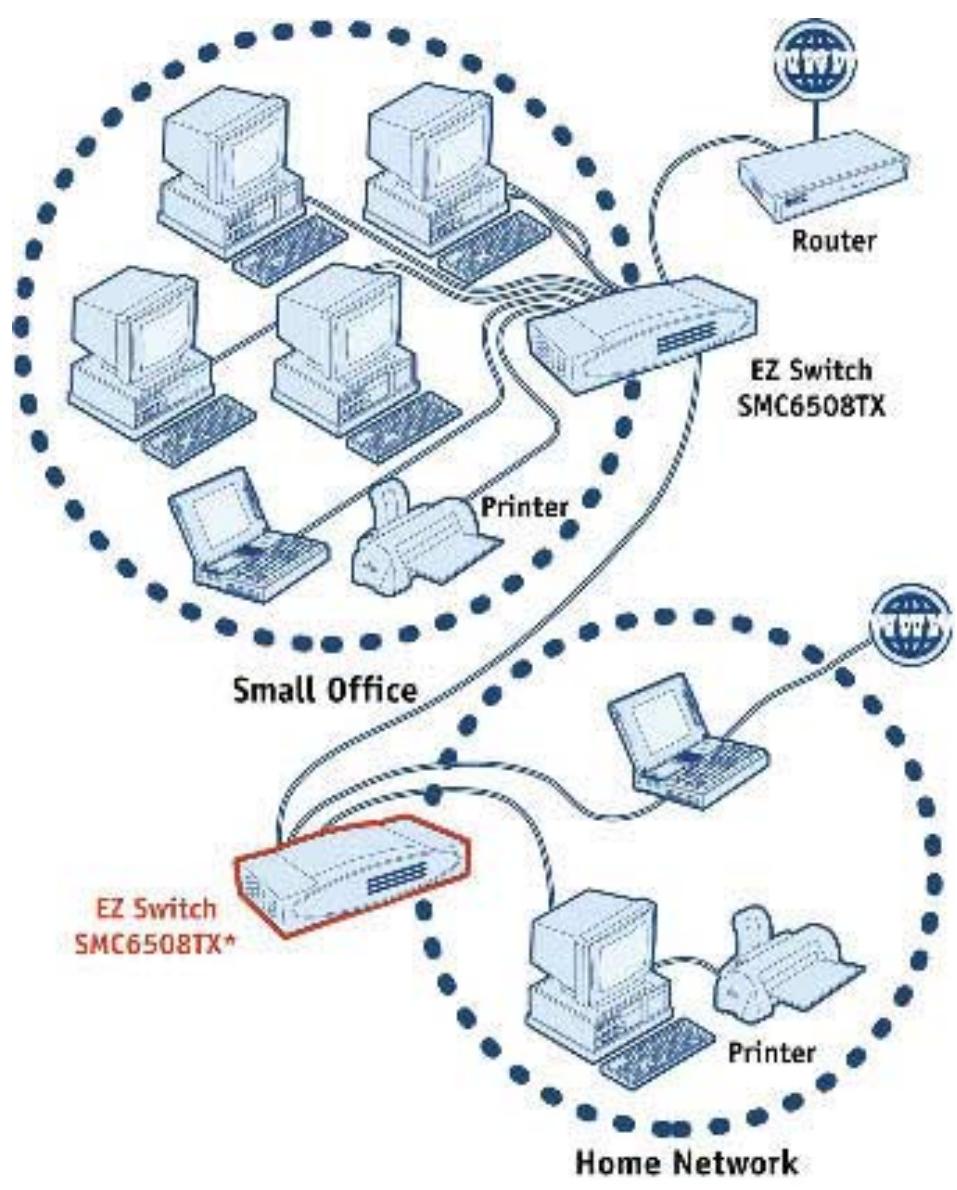

Applications type

Certaines applications type du SMC-EZ6508TX/SMC-EZ6516TX sont illustrées ci-dessous :

Switch SMC EZ x 1

Alimentation x 1
