Type de connexion	Câble/DSL
Vitesse de commutation	10/100 Mbps
Nombre de ports Ethernet	4 ports
Type de ports Ethernet	10/100 Mbps
Fonctionnalité intégrée	Commutateur
Norme réseau	Non précisé
Support Wi-Fi	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Protocole de sécurité	Non précisé
Gestion du routeur	Non précisé
Version du firmware	V.2
Compatibilité	Non précisé
Type d'appareil	Routeur haut débit

FOIRE AUX QUESTIONS - 7004VBR SMC

Comment réinitialiser le SMC 7004VBR aux paramètres d'usine ?

Pour réinitialiser le SMC 7004VBR, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Que faire si le SMC 7004VBR ne se connecte pas à Internet ?

Vérifiez d'abord vos connexions réseau. Assurez-vous que le câble Ethernet est correctement branché. Vous pouvez également essayer de redémarrer le routeur et votre modem. Si le problème persiste, vérifiez les paramètres de votre fournisseur d'accès Internet.

Comment changer le mot de passe du réseau Wi-Fi sur le SMC 7004VBR ?

Accédez à l'interface de gestion en entrant l'adresse IP du routeur dans votre navigateur. Connectez-vous avec vos identifiants. Allez dans les paramètres sans fil et modifiez le mot de passe dans la section correspondante.

Le SMC 7004VBR ne trouve pas d'appareils connectés, que faire ?

Assurez-vous que les appareils que vous essayez de connecter sont compatibles avec le SMC 7004VBR et qu'ils sont bien connectés au même réseau. Redémarrez également le routeur et les appareils concernés.

Comment mettre à jour le firmware du SMC 7004VBR ?

Visitez le site web du fabricant pour télécharger la dernière version du firmware. Ensuite, accédez à l'interface de gestion de votre routeur, allez dans la section 'Mise à jour du firmware', puis téléversez le fichier téléchargé.

Que faire si le SMC 7004VBR surchauffe ?

Assurez-vous que le routeur est placé dans un endroit bien aéré. Évitez de le placer à proximité d'autres appareils qui pourraient émettre de la chaleur. Si le problème persiste, envisagez de contacter le support technique.

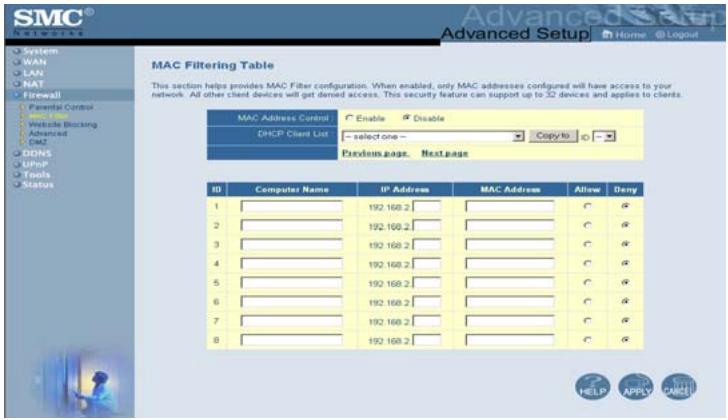

Comment activer le filtrage d'adresse MAC sur le SMC 7004VBR ?

Connectez-vous à l'interface de gestion du routeur, allez dans la section 'Sécurité' ou 'Filtrage MAC', et ajoutez les adresses MAC des appareils que vous souhaitez autoriser ou bloquer.

Les voyants du SMC 7004VBR sont éteints, que signifie cela ?

Si tous les voyants sont éteints, cela peut indiquer que le routeur n'est pas sous tension. Vérifiez l'alimentation électrique et assurez-vous que le câble est correctement branché.

Comment configurer le SMC 7004VBR pour un réseau invité ?

Connectez-vous à l'interface de gestion, puis recherchez l'option 'Réseau invité' dans les paramètres sans fil. Activez-le et définissez les paramètres de sécurité selon vos préférences.

MODE D'EMPLOI 7004VBR SMC

Manuel d'utilisation

Un produit de la gamme des routeurs Barricade™ haut débit de SMC

TABLE des matières

Pointsforts 2

Contenu de l'emballage 3

Configuration minimale 4

Présentation du routeur barricadeTM 5

Témoins lumineux 6

Connexion 7

Procédure d'installation de base 7

Configuration de votre ordinateur 9

Configuration sous Windows 95/98/Me 9

Configuration sous Windows 2000 11

Configuration sous Windows XP 13

Configuration d'un ordinateur Macintosh 14

Configuration du routeur barricadetm 17

Configuration du navigateur 18

Désactivation de la connexion du proxy 18

Accès à l'administration du routeur Barricade™ 19

Utilisation de l'administration par interface web 21

Modification de la configuration 21

Assistant de configuration Setup Wizard 23

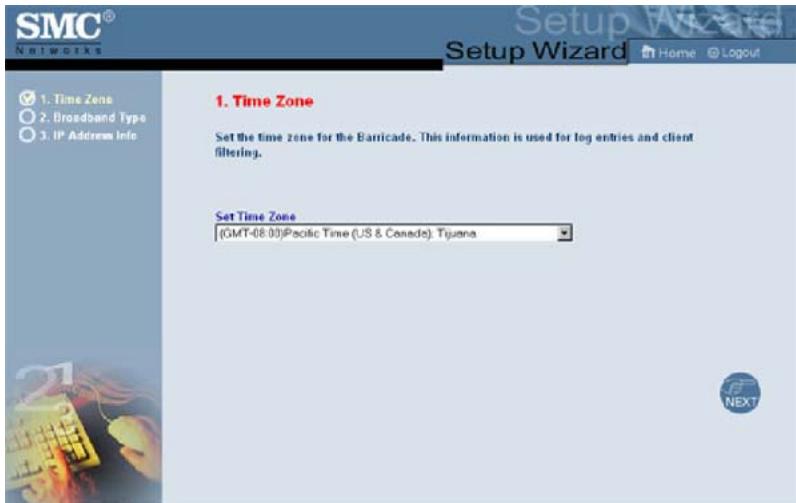

Étape 1: Time Zone (Fuseau horaire) 23

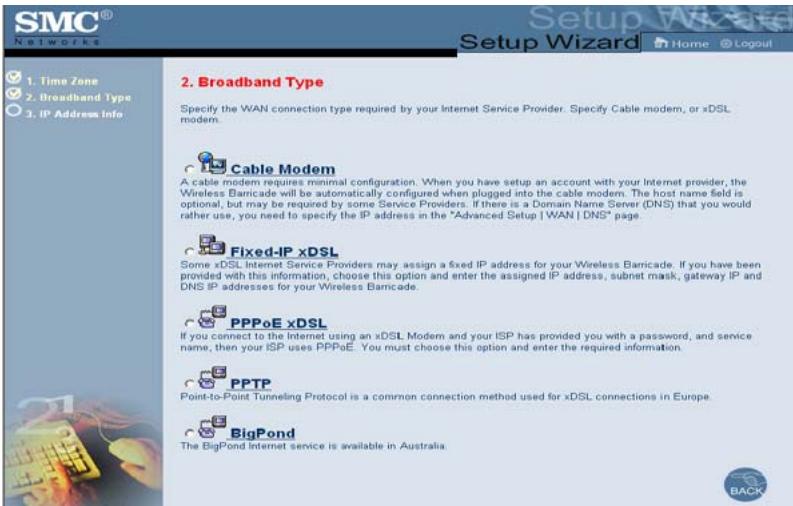

Étape 2 : Type de connexion haut débit 24

Étape 3: Fin de la configuration 25

Configuration avancée 26

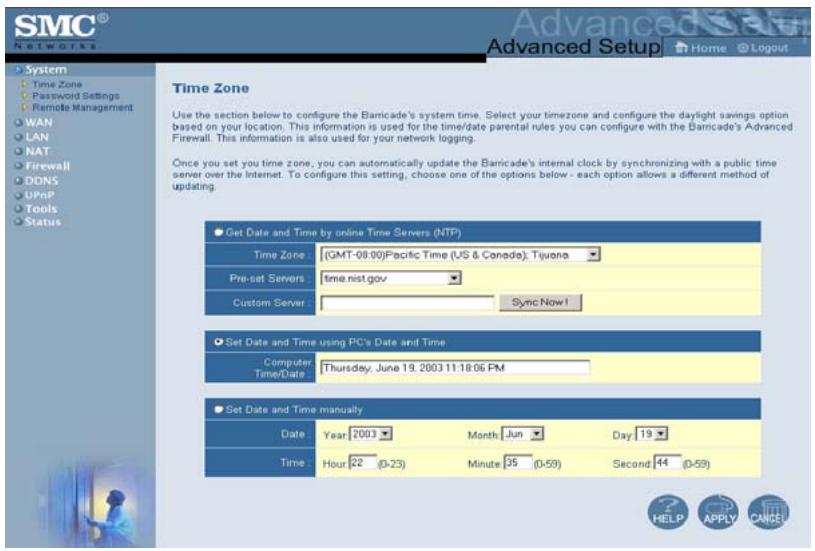

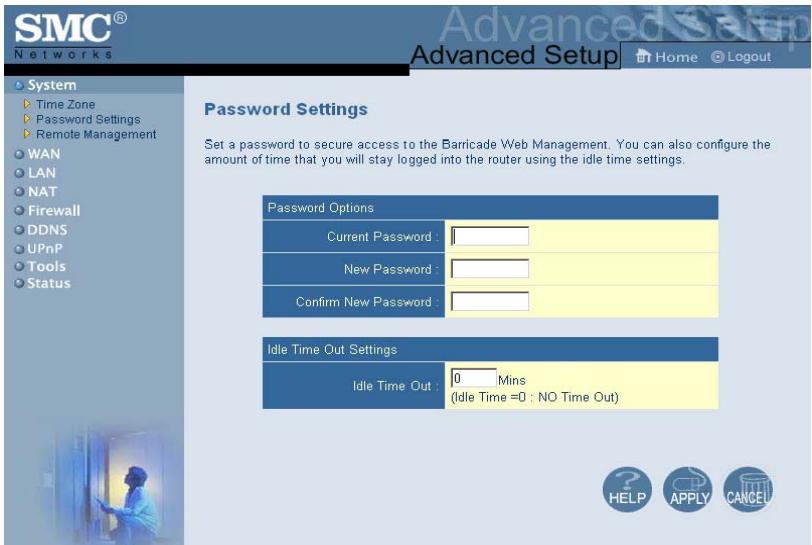

Système 26

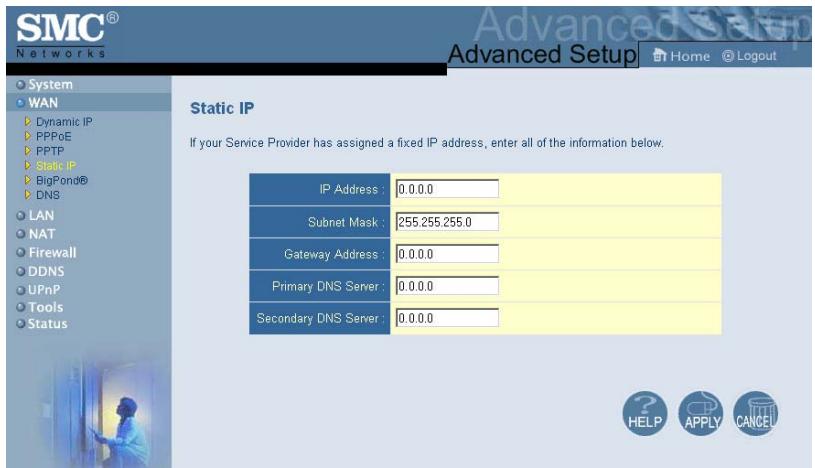

WAN (Réseau étendu) 30

LAN (Réseau local) 37

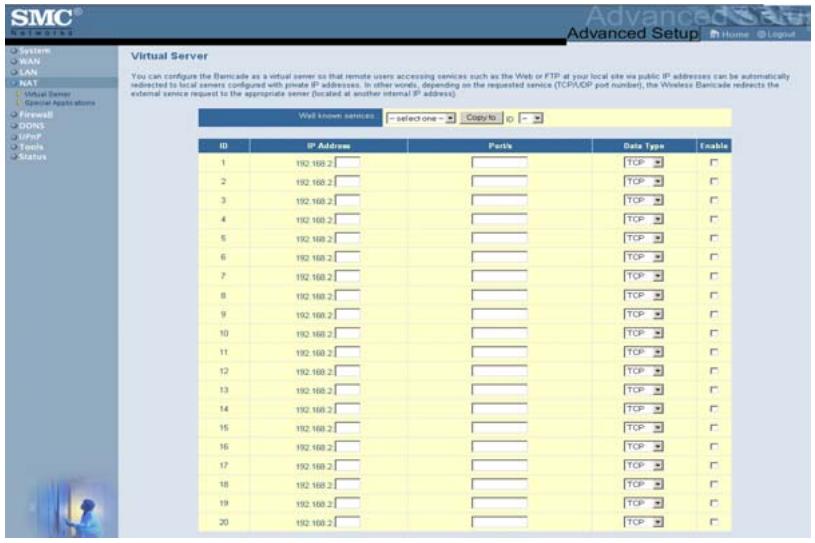

NAT (Translation d'adresses réseau) 38

Table des matières

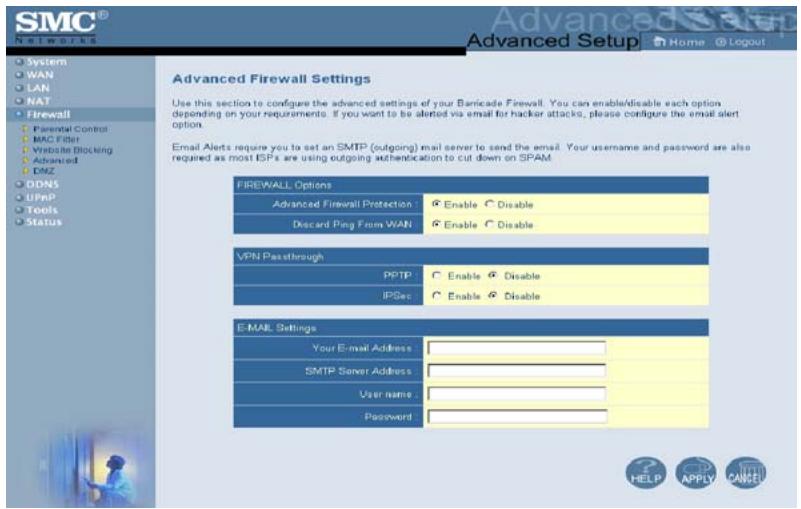

Firewall 41

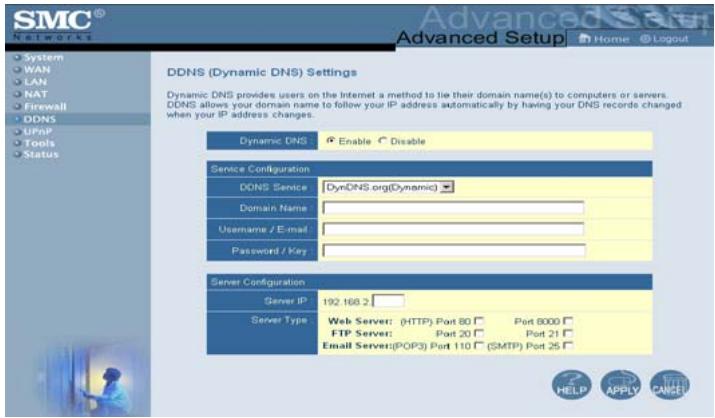

DDNS (DNS dynamique) 47

UPnP (Universal Plug & Play) 48

Outils 49

Statut (État) 50

Dépannage 53

Félicitations pour votre achat d'un routeur Barricade™ haut débit Câble/DSL (SMC7004VBR). SMC est fier de vous proposer ce périphérique de communication puissant mais simple pour la connexion de votre LAN (réseau local) à Internet.

Information importante !

Cette information est destinée aux utilisateurs DSL ne bénéficiant pas d'un contrat à tarif forfaitaire.

Le routeur DSL que vous venez de recevoir est un appareil de haute qualité qui vous permet d'accéder rapidement et facilement à Internet.

Les paramètres par défaut de ce réseau ont été définis pour vous permettre d'utiliser Internet en continu. Ainsi, et pour des problèmes de coût, nous vous recommendons de souscrire un contrat de type forfaitaire auprès de votre fournisseur de ligne DSL.

N'oubliez pas qu'un routeur est un appareil entièrement indépendant, qui ne s'éteint pas automatiquement lorsque vous arrêtez votre PC.

Vous pouvez déclencher un arrêt automatique en définissant un délai d'inactivité (pour plus de détails, consultez la section de votre manuel sur la configuration de l'accès WAN PPPoE ou PPTP). Une fois le délai défini (1 à 5 min) dépassé, le routeur coupe la liaison DSL si celle-ci n'est plus active. Mais cela ne suffit pas à assurer une sécurité totale.

Cette déconnexion a lieu uniquement si aucune requête ouverte ne provient du réseau local ou réseau étendu (il peut s'agir ici de requêtes en provenance d'Internet, c'est-à-dire établies grâce à des programmes de partage de fichiers comme eMule, eDonkey, etc.) qui maintiennent le routeur actif.

Pour contourner ce problème lié à une activité imprévisible et vous éviter des coûts de connexion plus élevés que prévu, nous vous recommendons à nouveau de souscrire un contrat de type forfaitaire pour votre connexion DSL.

La seule autre solution sûre : débrancher la prise de courant, c'est-à-dire déconnecter votre routeur du secteur.

N'hésitez pas à contacter le support téléphonique SMC si vous avez d'autres questions.

Le tarif forfaitaire est une offre de votre fournisseur de ligne DSL qui vous permet de bénéficier d'un accès illimité dans le temps à Internet à un tarif (forfaitaire) fixe.

Points forts

• Connexion Internet avec un modem DSL ou Cable via un port WAN 10/100 Mbps.
• Connexion au réseau local via des ports de commutateur Ethernet 10/100 Mbps.
• Protocole DHCP permettant une configuration IP dynamique et serveur DNS assurant le mappage des noms de Domaine.
• Firewall doté de fonctions SPI (Stateful Packet Inspection), de droits d'accès client et de fonctions de protection contre les attaques extérieures, de déni de service et de translation d'adresses réseau.
• La fonction de translation d'adresses réseau autorise également l'accès de plusieurs utilisateurs à l'aide d'un compte unique et la fonction de serveur virtuel (pour l'accès protégé aux services Internet, tels que le Web, la messagerie électronique, les services FTP et Telnet).

Contenu de l'emballage

• Support de réseau privé virtuel utilisant le mode Pass Through PPTP, L2TP ou IPSec.
• Tunnel de détention d'application personnalisable supporting les applications qui nécessitent plusieurs connexions.

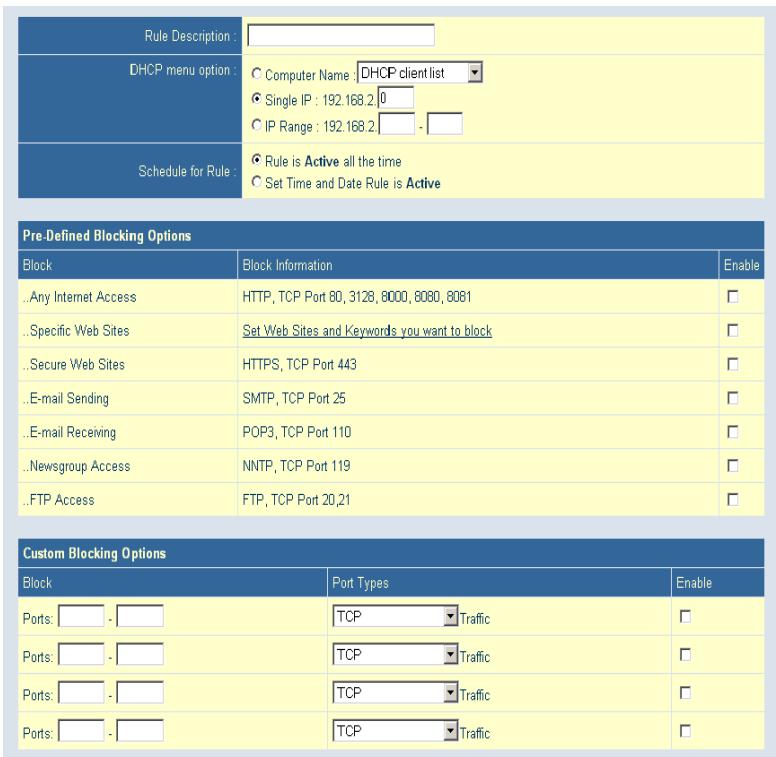

• Des contrôleurs parentaux permettent à l'utilisateur de bloquer l'accès à certains sites Web.
• Alertes par e-mail lorsque l'intégrité du réseau de l'utilisateur est compromise.
• Configuration aisée via un navigateur Web installé sur les systèmes d'exploitation qui supportent TCP/IP.
• Compatible avec les applications Internet les plus courantes.

Contenu de l'emballage

Avant d'installer le routeur Barricade™ haut débit Câble/DSL, assurez-vous de disposer des éléments répertoriés dans la présente section. Vérifiez également que vous disposez des câbles nécessaires. Si l'un de ces éléments est absent ou endommagé, contactez votre revendeur SMC local.

• Routeur Barricade™ haut débit. Cordon d'alimentation.
• Un câble Ethernet de catégorie 5.
• Quatre patins en caoutchouc. Un CD-ROM.

Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

Configuration minimale

• Un modem Câble ou DSL avec une connexion Ethernet et un accès à Internet souscrits auprès de votre opérateur téléphonique ou de votre Fournisseur d'Accès Internet.
• Un ordinateur équipé d'une carte 10 Mbps, 100 Mbps ou d'une carte Fast Ethernet 10/100 Mbps ou bien d'un convertisseur USB-vers-Ethernet.
• Une carte réseau avec un câblage Ethernet (UTP CAT 5) et le protocole TCP/IP installé sur chaque PC.
• Internet Explorer 4.0 (ou version ultérieure) ou Netscape Navigator 4.7 (ou version ultérieure) pour la configuration Web du routeur Barricade™.

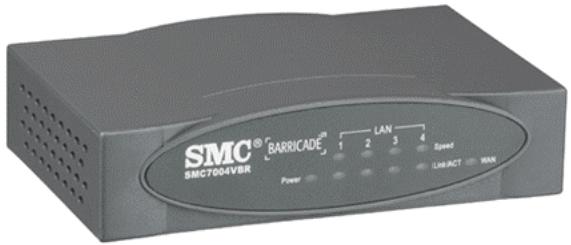

Présentation du routeur barricade™

Le routeur Barricade™ haut débit Câble/DSL SMC7004VBR est la solution idéale pour un environnement domestique ou professionnel. Ce routeur complet offre :

• 4 ports de réseau local 10/100 Mbps à négociation automatique avec fonctionnalité MDIX Auto-MDI. 1 port WAN 10/100 Mbps avec fonctionnalité MDIX Auto-MDI.
• Un ensemble complet de témoins lumineux pour signaler l'état du réseau et faciliter son dépannage.
• Un bouton de réinitialisation.

Témoins lumineux

Le routeur Barricade™ présente sur son panneau avant des témoins lumineux qui simplifient l'installation et le dépannage du réseau.

Témoin	ALLUMÉ	ÉTEINT	CLIGNOTANT
PWR (Alimentation)	Sous tension	Hors tension	Sans objet
WAN (Réseau étendu)	Connexion WAN correcte détectée	Aucune connexion WAN détectée	Émission ou réception de données
LINK/ACT (Liaison/Activité)	Connexion de réseau local correcte détectée	Aucune connexion de réseau local détectée	Émission ou réception de données
10/100 Mbps	Fonctionnement du port LAN à 100 Mbps	Fonctionnement du port LAN à 10 Mbps	Sans objet

Réinitialisation du routeur barricade™

Le bouton [Reset] (Réinitialisation) est situé sur le panneau arrière du routeur Barricade™ haut débit. Utilisez un trombone ou l'extrémité d'un crayon pour appuyer sur ce bouton.

Reset (réinitialisation)

Si le routeur ne parvient pas à se connecter à Internet, débranchez-le simplement pendant 3 secondes puis rebranchez-le.

Si la réinitialisation du réseau ne résout pas votre problème, vous pouvez effectuer les opérations suivantes :

1. Laissez le routeur connecté à l'alimentation électrique.
2. Localisez le bouton [Reset] sur le panneau arrière, maintenez-le enfoncé jusqu'à ce que le témoin lumineux WAN s'arrête de clignoter.
3. Relâchez le bouton [Reset].

Connexion

Le routeur Barricade™ haut débit Câble/DSL SMC7004VBR s'installe entre le modem haut débit Câble/DSL et vos ordinateurs. Si vous avez plusieurs ordinateurs à connecter, branchez-les simplement sur les ports LAN situés à l'arrière du routeur.

MODEM

ORDINATEUR

1. Connexion du réseau local (LAN)

Branchez un câble Ethernet entre l'un des ports LAN situés à l'arrière du routeur Barricade™ et la carte réseau de votre ordinateur.

2. Connexion du WAN

Connectez un câble Ethernet entre votre modem Câble ou DSL et le port WAN du routeur Barricade™ situé à l'arrière du routeur.

3. Mise sous tension

Branchez le cordon d'alimentation au routeur Barricade™.

Une fois que l'ensemble de l'équipement est connecté, insérez simplement le CD-ROM du routeur Barricade™ pour que l'assistant EZ 3-Click Installation Wizard vous connecte automatiquement à Internet.

Pour la configuration des PC, consultez la section Configuration de votre ordinateur.

Pour la configuration avancée du routeur Barricade™ haut débit, consultez la section Configuration du routeur Barricade™.

Configuration de votre ordinateur

Les informations fournies dans cette section vous guideront à travers la configuration pour les systèmes d'exploitation suivants :

• Windows 95/98, Windows Me, Windows 2000
• Windows XP Apple Macintosh

Configuration sous windows 95/98/me

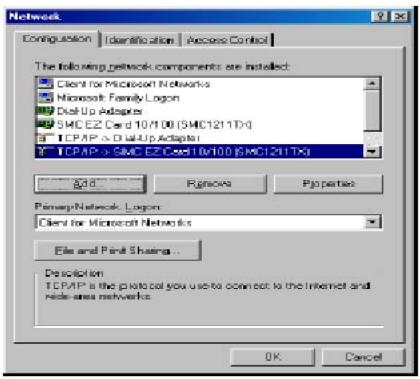

1. Accédez à vos paramètres réseau en cliquant sur le bouton [Start] (Démarrer) et en sélectionnant [Settings] (Paramètres), puis [Control Panel] (Panneau de configuration).
2. Dans le Panneau de configuration, localisez l'icône [Network] (Réseau) et double-cliquez dessus.

1. Mettez en surbrillance la ligne TCP/IP qui a été attribuée à la carte réseau dans l'onglet [Configuration] de la fenêtre des propriétés de [Network] (Réseau).
2. Cliquez ensuite sur le bouton [Properties] (Propriétés) pour visualiser les paramètres TCP/IP de cette carte réseau.

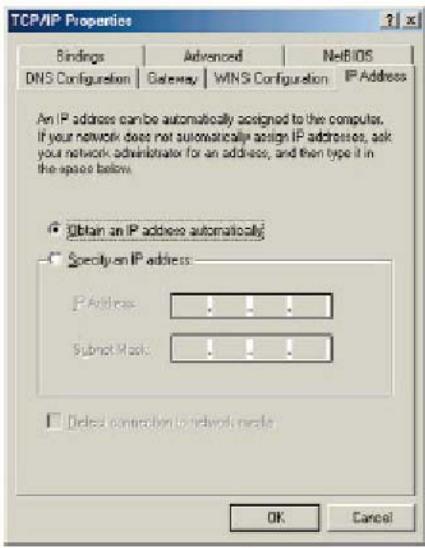

1. Dans la boîte de dialogue [TCP/IP Properties] (Propriétés TCP/IP), cliquez sur l'option [Obtain an IP address automatically] (Obtenir une adresse IP automatiquement).
2. Cliquez ensuite sur l'onglet [Gateway] (Passerelle) et vérifiez que la zone [Gateway] est vide. Si des adresses IP sont répertori cliquez sur [Remove] (Supprimer) jusqu'à ce que la section soit vide.
3. Cliquez sur le bouton [OK] pour fermer la boîte de dialogue [TCP/IP Properties].
4. Dans la fenêtre [Network Properties] (Propriétés du réseau), cliquez sur le bouton [OK] pour enregistrer ces nouvelles modifications.

Remarque: Il est possible que Windows vous demande le disque d'installation de Windows ou des fichiers supplémentaires. Recherchez les fichiers dans c:\windows\options\cabs, ou insérez le CD-ROM Windows dans votre lecteur de CD-ROM et spécifiez l'emplacement des fichiers, par exemple, D:\win98, D:\win9x. (en supposant que D soit votre lecteur de CD-ROM).

1. Il est possible que Windows vous invite à redémarrer votre PC. Si tel est le cas, cliquez sur le bouton [Yes] (Oui). Si Windows ne vous invite pas à redémarrer votre ordinateur, faites-le quand même, pour enregistrer vos paramètres.

Configuration sous windows 2000

1. Accédez à vos paramètres réseau en cliquant sur le bouton [Start] (Démarrer) et en sélectionnant [Settings] (Paramètres), puis [Control Panel] (Panneau de configuration).
2. Dans le Panneau de configuration, localisez l'icô

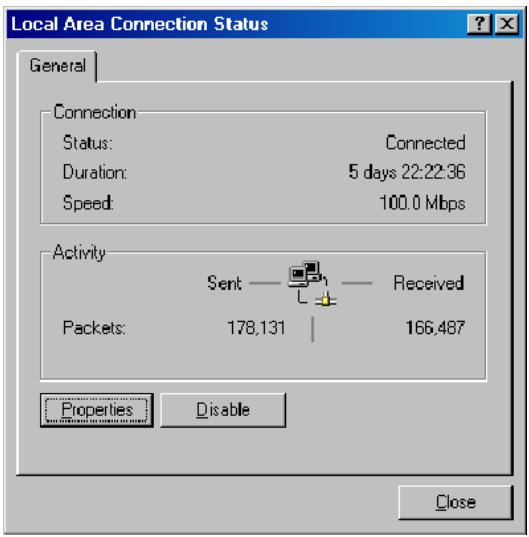

3. Localisez l'icone [Local Area Connection] (Connexion au réseau local) pour la carte Ethernet connectée au routeur Barricade™, et double-cliquez dessus. Lorsque la boîte de dialogue [Status] (État) s'ouvre, cliquez sur le bouton [Properties] (Propriétés).

1. Dans la boîte de dialogue des propriétés de [Local Area Connection] (Connexion au réseau local), vérifiez que la case à cocher située à côté du protocole Internet TCP/IP est activée. Mettez ensuite en surbrillance le protocole Internet TCP/IP et cliquez sur le bouton [Properties] (Propriétés).
2. Sélectionnez l'option [Obtain an IP address automatically] (Obtenir une adresse IP automatique) afin de configurer votre ordinateur pour DHCP. Cliquez sur le bouton [OK] pour enregistrer cette modification et fermer la fenêtre [Properties] (Propriétés).
3. Cliquez de nouveau sur [OK] pour enregistrer ces nouvelles modifications.
4. Redémarrez votre PC.

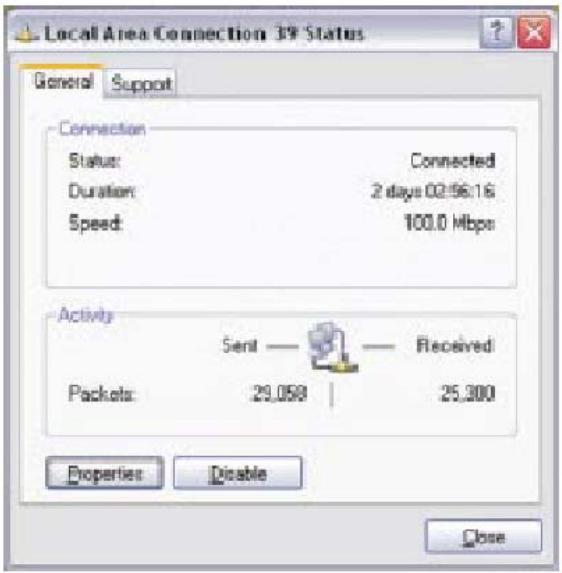

Configuration sous windows XP

Les instructions suivantes supposent que vous exécutez Windows XP avec l'interface par défaut. Si vous utilisez l'interface classique (dans laquelle les icônes et les menus ressemblant à ceux des versions précédentes de Windows), suivez les instructions pour Windows 2000 générées plus haut.

1. Accédez à vos paramètres réseau en cliquant sur [Start] (Démarrer), en sélectionnant [Control Panel] (Panneau de configuration) puis [Network and Internet Connections] (Connexions réseau et Internet), puis en cliquant sur l'icône [Network Connections] (Connexions réseau).
2. Localisez l'icône [Local Area Connection] (Connexion au réseau local) pour la carte Ethernet connectée au routeur Barricade™, et double-cliquez dessus. Cliquez ensuite sur le bouton [Properties] (Propriétés).

1. Dans la boîte de dialogue des propriétés de [Local Area Connection] (Connexion au réseau local), vérifiez que la case à cocher située à côté du protocole Internet TCP/IP est activée. Mettez ensuite en surbrillance le protocole Internet TCP/IP et cliquez sur le bouton [Properties] (Propriétés).
2. Sélectionnez l'option [Obtain an IP address automatically] (Obtenir une adresse IP automatique) afin de configurer votre ordinateur pour DHCP. Cliquez sur le bouton [OK] pour enregistrer cette modification et fermer la fenêtre [Properties] (Propriétés).
3. Cliquez de nouveau sur [OK] pour enregistrer ces nouvelles modifications.
4. Redémarrez votre PC.

Configuration d'un ordinateur macintosh

Vous noterez peut-être que les instructions de ce manuel ne correspondent pas exactement à votre écran. En effet, ces étapes et les captures d’écrans ont été effectuées sous Mac OS 8.5. Mac OS 7. x ; les systèmes ultérieurs sont tous très similaires, mais ils peuvent ne pas être identiques à Mac OS 8.5.

1. Déroulez le menu [Apple] (Pomme). Cliquez sur [Control Panel] (Tableau de bord) et sélectionnez [TCP/IP].
2. Dans la boîte de dialogue [TCP/IP], vérifie que l'option [Ethernet] est sélectionnée dans la zone [Connect Via] (Se connecter via).

Configuration d'un ordinateur macintosh

Si l'option [Using DHCP Server] (Utiliser un serveur DHCP) est sélectionnée dans la zone [Configure] (Configuration), votre ordinateur est déjà configuré pour DHCP. Fermez la boîte de dialogue [TCP/IP] et passez à la section Désactivation de la connexion du proxy.

1. Toutes les informations à noter se trouvent dans la boîte de dialogue [TCP/IP]. Notez ces informations sur les lignes ci-après.
2. Sélectionnez [Using DHCP Server] (Utiliser un serveur DHCP) dans la zone [Configure] (Configuration) et fermez la fenêtre.
3. Un message apparait et vous êtes invité à enregistrer vos paramètres TCP/IP. Cliquez sur [Save] (Enregistrer).

Configuration du routeur BARRICADE™

Après avoir configuré TCP/IP sur un poste client, utilisez un navigateur Web pour configurer le routeur Barricade™ haut débit. Ce dernier peut être configuré par tous les navigateurs supportant Java, y compris Internet Explorer version 4.0 ou ultérieure ou Netscape Navigator version 4.7 ou ultérieure. Grâce à l'administration par interface Web, vous pouvez configurer le routeur Barricade™ et afficher des statistiques afin de surveiller l'activité du réseau.

Remarque: Avant de tenter de configurer votre routeur, si vous avez accès à Internet, visitez le site www.smc.com ou www.smc-europe.com et téléchargez la dernière mise à jour du logiciel.

Avant de vous connecter à l'administration par interface Web du routeur Barricade™, vérifiez les points suivants :

1. Notre navigateur doit être correctement configuré (reportez-vous à la section ci-après).
2. Désactive tout firewall ou logiciel de sécurité en cours d'exécution.
3. Vérifiez que le témoin de liaison LINK correspondant à la connexion du nombre ordinateur au routeur Barricade™ est correct. Si ce témoin est éteint, essayez un autre cable jusqu'à ce que la liaison soit correcte.

Configuration du navigateur

Vérifiez que votre navigateur est configuré pour une connexion directe à Internet au moyen du câble Ethernet installé dans l'ordinateur. Cette configuration s'effectue dans la section [Options/preference] (Options/Préférences) de votre navigateur.

Déactivation de la connexion du proxy

Vous devez également vérifier que la fonctionnalité Proxy HTTP de votre navigateur Web est désactivée. Si elle est désactivée, votre navigateur Web sera à même d'afficher les pages de configuration du routeur Barricade™. Les étapes ci-dessous concernent Internet Explorer et Netscape. Déterminez le navigateur utilisé et suivez les étapes appropriées.

Internet explorer (version 5 ou ultérieure)

1. Ouvrez Internet Explorer. Cliquez sur [Tools] (Outils), puis sur [Internet Options] (Options Internet).
2. Dans la fenêtre qui s'affiche, cliquez sur l'onglet [Connections] (Connexions).
3. Cliquez sur le bouton [LAN Settings] (Paramètres LAN).
4. Désactivez toutes les cases à cocher puis cliquez sur [OK] pour enregistrer les modifications de ces paramètres.
5. Cliquez de nouveau sur [OK] pour fermer la fenêtre [Internet Options] (Options Internet).

Netscape (version 4 ou ultérieure)

1. Ouvrez Netscape. Cliquez sur [Edit] (Édition), puis sur [Preferences] (Préférences).
2. Dans la fenêtre qui s'affiche, sous [Category] (Catégorie), double-cliquez sur [Advanced] (Avancé), puis cliquez sur [Proxies] (Serveur proxy).
3. Activez l'option [Direct connection to the Internet] (Connexion directe à Internet).
4. Cliquez sur [OK] pour enregistrer ces modifications.

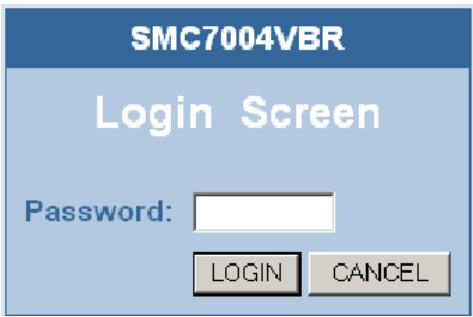

Accès à l'administration du routeur barricade™

Pour accéder aux écrans d'administration par interface Web du routeur Barricade™, effectuez les opérations suivantes :

1. Lancez votre navigateur Web.

Remarque : Il n'est pas nécessaire que votre ordinateur soit EN LIGNE pour pouvoir configurer le routeur Barricade™.

1. Dans la zone d'adresse, tapez: http://192.168.2.1
2. par défaut et cliquez sur le bouton [Login] (Connexion) pour accéder au routeur.

Remarque: Le mot de passe par défaut du routeur Barricade™ est smcadmin. Le mot de passe est sensible à la casse.

1. Lorsque vous êtes connecté aux écrans d'administration par interface Web du routeur Barricade™, deux possibilités s'offrent à vous. Elles sont détaillées à la section Utilisation de l'administration par interface Web.

Utilisation de l'administration par interface WEB

L'administration par interface Web du routeur Barricade™ propose un Assistant de configuration (Setup Wizard) et une section de configuration avancée (Advanced Setup). Utilisez cet Assistant pour configurer rapidement le routeur Barricade™ afin de l'utiliser avec un modem Câble ou DSL. La section [Advanced Setup] (Configuration avancée) supporte des fonctions plus avancées, parmi lesquelles la détection d'attaques de pirates, le filtrage d'adresses IP et MAC, la détection d'intrusion, la configuration de serveur virtuel et les hôtes DMZ virtuels.

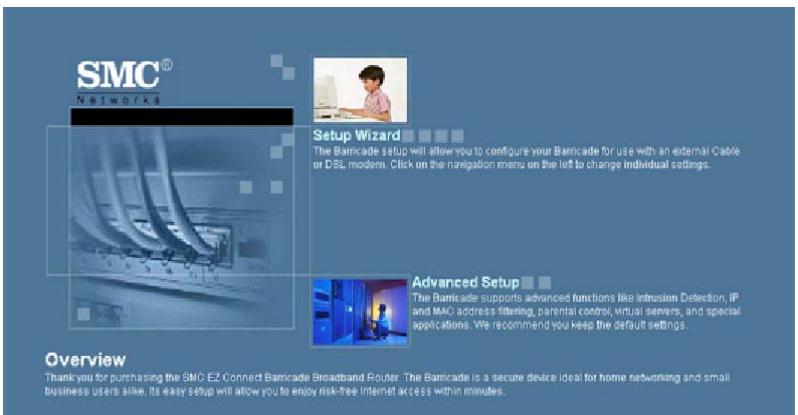

Modification de la configuration

Les paramètres configurables sont dotés d'une boîte de dialogue ou d'une liste déroulante. Lorsqu'une modification de configuration a été apportée dans une page, cliquez sur le bouton [Apply] (Appliquer) ou [Next] (Suivant) au bas de la page pour valider le nouveau paramètre.

Remarque : Pour garantir la régénération correcte de l'écran à la suite d'une entrée de commande, assurez-vous qu'Internet Explorer 5.0 est configuré comme suit : dans [Tools/Internet Options/General/Temporary Internet Files/Settings] (Outils/Options Internet/Général/Fichiers Internet temporaires/Paramètres), le paramètre [Check for newer versions of stored pages] (Vérifier s'il existe une version plus récente des pages enregistrées) doit avoir pour valeur [Every visit to the page] (À chaque visite de la page).

Vous trouverez ci-dessous une présentation de chaque option disponible dans la section [Setup Wizard] (Assistant de configuration). Cet Assistant compte 3 étapes pour la configuration d'un Fournisseur d'Accès Internet.

Étape 1 : time zone (fuseau horaire)

La première étape consiste à configurer le fuseau horaire dans lequel vous vous trouvez. Ce paramètre permettra de dater avec précision le filtrage des postes clients et les événements de journalisation.

Étape 2 : broadband type (type de connexion haut débit)

Sélectionnez le type de connexion haut débit dont vous disposez.

Il se peut que votre Fournisseur d'Accès Internet vous ait communiqué un nom de système hôte. Si tel est le cas, entrez-le dans cette zone.

- [Fixed-IP xDSL] (connexion xdsl via une adresse IP statique)

Certains Fournisseurs d'Accès Internet via une connexion xDSL attribuent une adresse IP statique à la passerelle. Si tel est le cas, Sélectionnez cette option afin d'entrer l'adresse IP, le masque de sous-réseau, ainsi que les adresses IP de la passerelle et du serveur DNS du routeur Barricade™.

• [PPPoE] (Protocole PPP sur Ethernet)

Entrez le nom d'utilisateur PPPoE et le mot de passe attribués par votre Fournisseur d'Accès Internet. Le nom de service est généralement facultatif; cependant, il peut être requis par certains fournisseurs. Dans la zone [MTU] conservez la valeur par défaut (1492), à moins d'avoir une raison particulière de la modifier. Entrez un délai maximal d'inactivité (en minutes) pour définir une période de temps maximale pendant laquelle la connexion Internet doit être maintenue en cas d'inactivité. Si le temps d'inactivité de la connexion dépasse la valeur attribuée à la zone [Maximum Idle Time], la connexion est interrompue. Activez l'option [Auto-reconnect] (Reconnexion automatique) afin que la connexion soit automatiquement rétablie lorsque vous tentez de nouveau d'accéder à Internet.

[PPTP]

La méthode de connexion PPTP (Point-to-Point Tunneling Protocol) est une méthode couramment utilisée en Europe pour les connexions xDSL.

[BigPond®]

Le service Internet BigPond® est utilisé en Australie.

Étape 3 : fin de la configuration

Lorsque vous avez configuré votre type de connexion de FAI, cliquez simplement sur le bouton [Finish] (Terminer) pour que le routeur Barricade™ configure automatiquement votre connexion Internet.

Utilisation de l'administration par interface Web

Configuration avancée

Voici une présentation de la section [Advanced Setup] (Configuration avancée). Cette section permet de configurer manuellement la connexion de votre FAI et de définir des paramètres système avancés, de gérer et de contrôler le routeur Barricade™ et ses ports, ou de surveiller l'état du réseau.

Système

Cette section permet de configurer le fuseau horaire local, le mot de passe d'accès en tant qu'administrateur et l'adresse IP d'un ordinateur autorisé à gérer le routeur Barricade™ à distance.

• [Fuseau horaire]

Utilisez cette option pour configurer le fuseau horaire du routeur Barricade™. Cette information est utilisée pour les entrées de journal et le contrôle des accès clients.

Trois options sont disponibles pour configurer l'horloge interne du routeur :

• Utilisation de serveurs NTP prédéfinis ou personnalisés. Utilisation de l'horloge système de votre ordinateur.
• Configurer manuellement l'heure et la date.

• [Password Settings] (Paramètres de mot de passe)

Ce menu sert à limiter les accès au moyen d'un mot de passe. Le mot de passe par défaut est smcadmin.

Remarque: Les mots de passe peuvent contenir jusqu'à 9 caractères alphanumériques et sont sensibles à la casse.

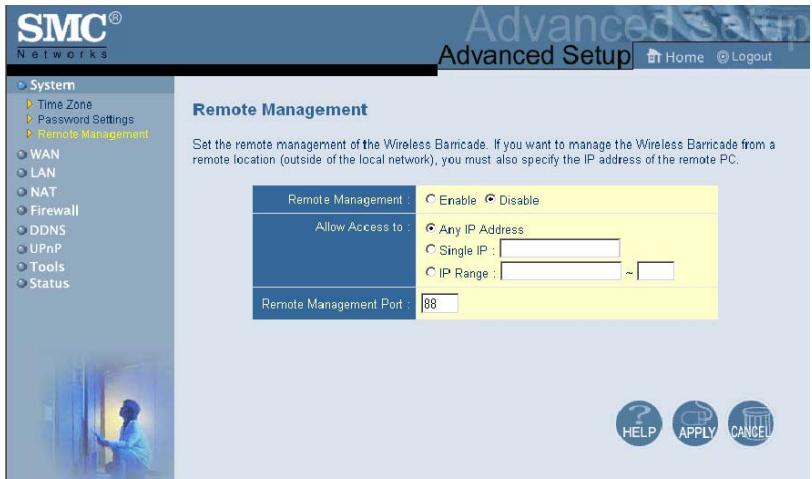

Cette fonctionnalité permet à un ordinateur distant de configurer, de générer et de contrôler le routeur Barricade™ à l'aide d'un navigateur Web standard.

1. Cochez [Enable] (Activer)
2. Affectez à la Stratégie [Allow Access to] (Permettre l'accès à) l'une des 2 options suivantes :

Vous pouvez gérer à distance le routeur Barricade™ à partir de n'importe quelle adresse IP du réseau étendu.

Vous ne pouvez gérer à distance le routeur Barricade™ qu'à partir de cette adresse IP WAN.

Vous pouvez gérer à distance le routeur Barricade™ à partir de n'importe quelle adresse IP comprise dans cette plage.

1. Définissez comme Remote Management Port (Port de gestion à distance) le port que vous souhaitez utiliser pour accéder à distance au routeur Barricade™.

Remarque: Ne procédez pas à cette définition pour un port déjà en cours d'utilisation. Par exemple, si vous exécutez un serveur Web sur le port 80, vous ne pouvez pas initialiser le port d'administration distante à 80.

WAN (réseau étendu)

Spécifiez le type de connexion WAN indiqué par votre Fournisseur d'Accès Internet, puis cliquez sur [More Configuration] (Suite de la configuration) afin d'entrer des paramètres de configuration détaillés pour le type de connexion sélectionné.

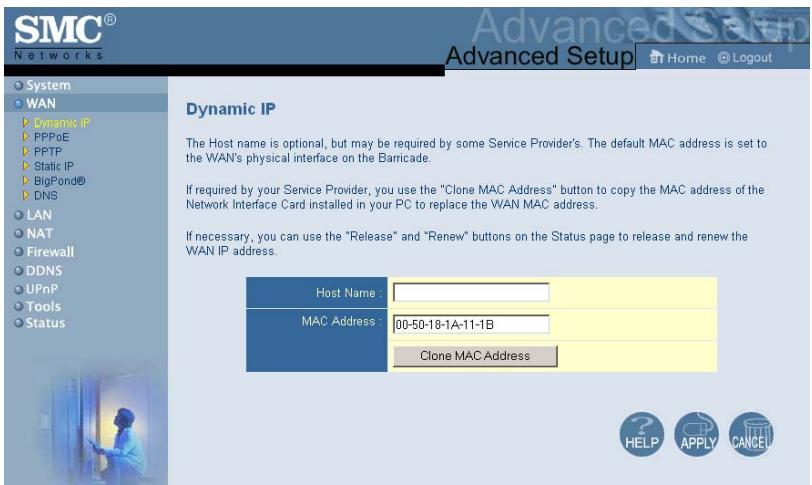

[IP dynamique]

Le nom d'hôte [Host Name:] est facultatif; cependant, il peut être requis par certains Fournisseurs d'Accès Internet. L'adresse MAC par défaut correspond à l'interface physique du réseau WAN sur le routeur Barricade™. Utilisez cette adresse lors de l'inscription pour le service Internet; elle doit être modifiée uniquement si vous Fournisseur d'Accès Internet le demande. Si ce dernier a utilisé l'adresse MAC d'une carte Ethernet en tant qu'identificateur lors de la configuration initiale de votre compte de connexion haut débit, connectez uniquement l'ordinateur comportant l'adresse MAC enregistrée au routeur Barricade™, puis cliquez sur le bouton [Clone MAC Address] (Cloner l'adresse MAC). Cela aura pour effet de remplacer l'adresse MAC actuelle du routeur Barricade™ par celle de la carte Ethernet déjà enregistrée.

Si vous ne savez pas avec certitude quel ordinateur a été configuré à l'origine par le technicien haut débit, contactez votre Fournisseur d'Accès Internet et demandez-lui d'enregistrer une nouvelle adresse MAC pour votre compte. Effectuez l'enregistrement au moyen de l'adresse MAC du routeur Barricade™.

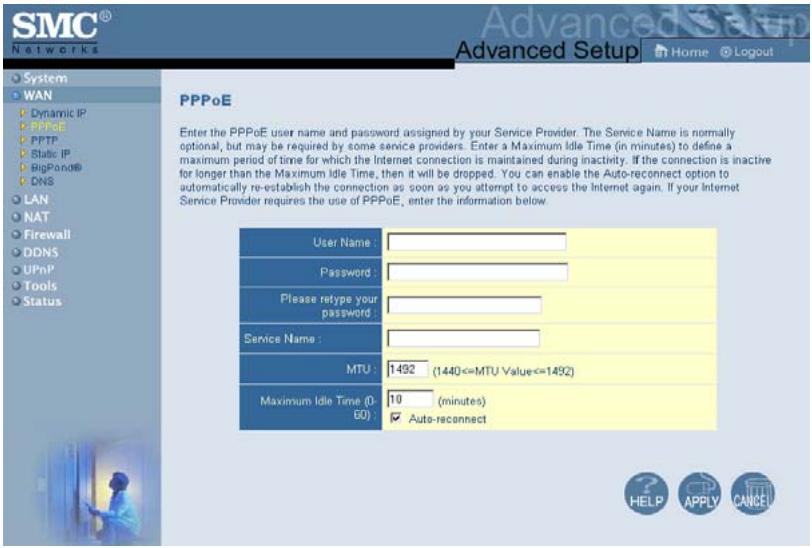

- [Pppoe] (protocole PPP sur ethernet)

Entrez le nom d'utilisateur PPPoE et le mot de passe attribués par votre Fournisseur d'Accès Internet. Le nom de service [Service Name:] est généralement facultatif; cependant, il peut être requis par certains fournisseurs. La zone [MTU] sert à définir la taille maximale des paquets de données. Conservez la valeur par défaut (1492) à moins d'avoir une raison particulière de la modifier.

Dans la zone [Maximum Idle Time] entrez une valeur définissant une durée maximale d'inactivité (en minutes) pour l'intervalle de temps maximal pendant lequel la connexion à Internet doit être maintenue en période d'inactivité.

Si le temps d'inactivité de la connexion dépasse la valeur attribuée à la zone [Maximum Idle Time], la connexion est interrompue. Activez l'option [Auto-reconnect] (Reconnexion automatique) afin que la connexion soit automatiquement rétablie lorsqu'une application tente de nouveau d'accéder à Internet.

Le protocole PPTP (Point-to-Point Tunneling Protocol) permit un accès à distance sécurisé via Internet simplement en composant le numéro d'un point local indiqué par un Fournisseur d'Accès Internet. L'utilisation de l'écran ci-dessus permet aux ordinateurs clients d'établir une session PPTP normale et simplifie la configuration du client PPTP sur chacune de ces machines.

- [Static IP] (IP statique)

Si vous Fournisseur d'Accès Internet vous a attribué une adresse IP statique, entrez cette adresse et le masque de sous-réseau du routeur Barricade™, puis entrez l'adresse de passerelle de votre Fournisseur d'Accès Internet. Il se peut que vous ayez besoin d'une adresse statique si vous souhaitez fournir des services Internet, tels qu'un serveur Web ou un serveur FTP.

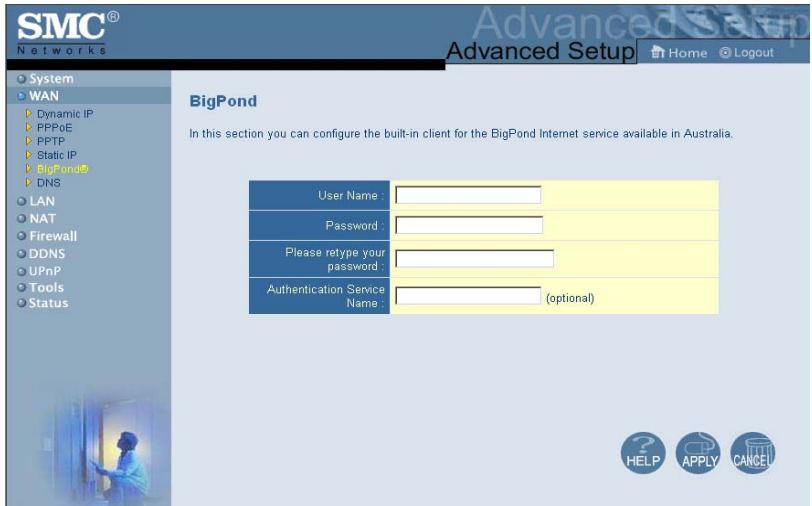

Utilisez cette section pour configurer le client intégré.

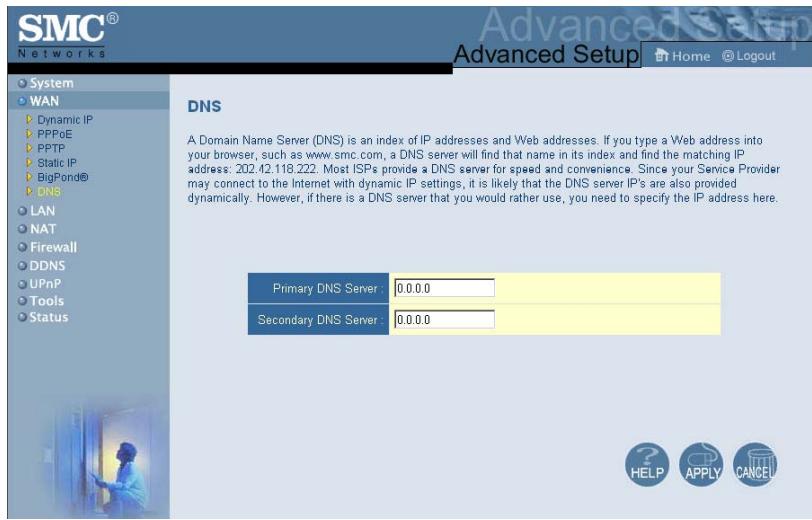

Les serveurs DNS mettent en correspondance des adresses IP numériques avec les noms de domaines équivalents (par exemple, www.smc.com ou www.smc-europe.com). Notre Fournisseur d'Accès Internet doit indiquer l'adresse IP d'un ou de plusieurs serveurs DNS. Entrez ces adresses dans cet écran.

LAN (réseau local)

Cette section vous permet de définir la configuration TCP/IP associée à l'interface LAN du routeur Barricade™ et aux clients DHCP.

Adresse IP du réseau local

Utilisez le menu [LAN] (Réseau local) pour configurer l'adresse IP de réseau local associée au routeur Barricade™, et afin d'activer le serveur DHCP pour l'attribution dynamique des adresses aux postes clients. Si nécessaire, définissez la durée de bail. Dans le cas d'un réseau domestique, vous pouvez attribuer la valeur [Forever] (Toujours) à ce paramètre. Cela signifie que le bail d'adresse IP n'est pas limité dans le temps.

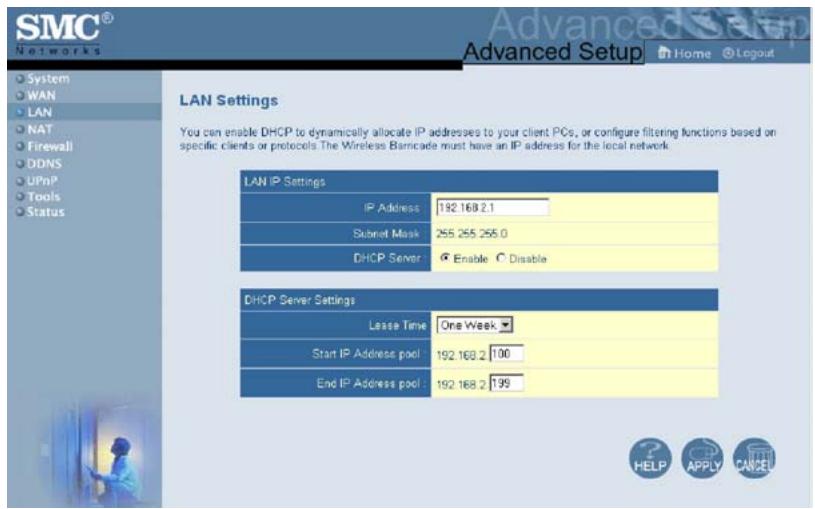

Pool d'adresses IP

L'utilisateur peut spécifier une adresse IP de début dynamique, telle que 192.168.2.100 (valeur par défaut). Dans cet exemple, les adresses IP sont de 192.168.2.100 à 192.168.2.199, qui constituent le pool des adresses IP dynamiques. Les adresses IP allant de 192.168.2.2 à 192.168.2.99 et de 192.168.2.200 à 192.168.2.254 seront disponibles en tant qu'adresses IP statiques.

Remarque: N'incluez pas l'adresse du routeur Barricade™ dans le pool d'adresses de postes clients DHCP.

NAT (translation d'adresses réseau)

Cette section vous permet de configurer le serveur virtuel et les fonctionnalités d'applications spéciales pour contrôler les ouvertures de ports sur le firewall du routeur. Elle peut être utilisée pour supporter plusieurs applications Internet telles que les connexions VPN.

Vous pouvez configurer le routeur Barricade™ en tant que serveur virtuel. Les utilisateurs distants accédant aux services Web ou FTP de votre site local via des adresses IP publiques peuvent automatiquement être redirigés vers des serveurs locaux configurés à l'aide d'adresses IP privées. Pour une plus grande souplesse, le routeur Barricade™ peut supporter un port unique (80) ou une plage de ports (80-100). Le type de traffic peut également être défini comme traffic TCP, UDP ou les deux (UDP et TCP).

Les ports les plus courants sont les suivants : HTTP : 80,

FTP : 21, Telnet : 23 et POP3 : 110.

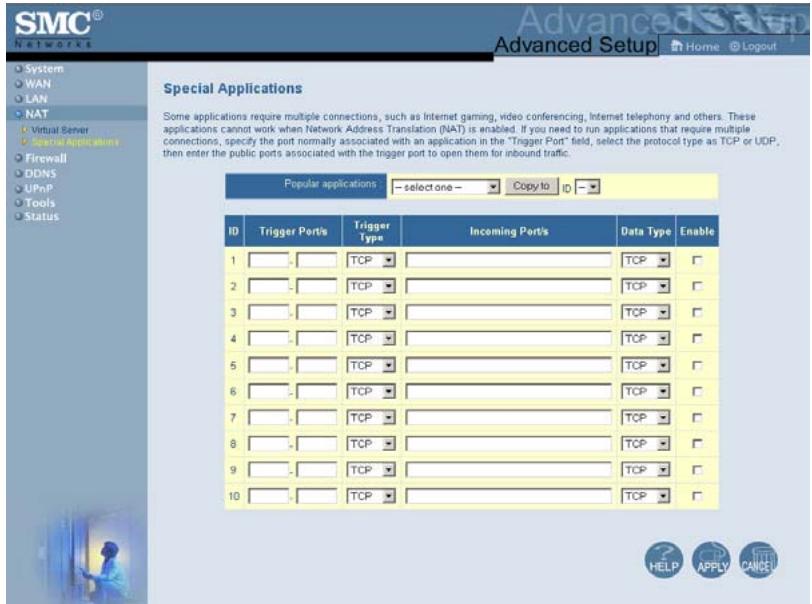

Applications spéciales

Certaines applications, comme les jeux Internet, la vidéoconférence ou la téléphonie Internet requièrent plusieurs connexions. Ces applications ne peuvent pas fonctionner lorsque la fonction de translation d'adresses réseau est activée. Pour lancer des applications qui requièrent plusieurs connexions, utilisez l'écran ci-après afin d'indiquer les ports publics supplémentaires à ouvrir pour chaque application.

Spécifiez le port ou la plage de ports normalement associée à une application dans la zone [Trigger Port/s] (Port de déclenchement). Sélectionnez le type de protocole TCP ou UDP, puis entrez les ports publics et le type de données associés au port de déclenchement afin de les ouvrir au traffic entrant.

Utilisation de l'administration par interface web

La plage maximale que vous pouvez utiliser pour tous les ports NAT va de 0 à 65535.

Le firewall n'a que peu d'impact sur les performances du système; il est donc conseillé de l'activer afin de protégé les utilisateurs du réseau. Pour activer le firewall SPI (Stateful Packet Inspection), cliquez sur [Advanced] (Avancé) sous la section [Firewall], puis sélectionnez [Enable] (Activer) et cliquez sur le bouton [Apply] (Appliquer).

Le firewall SPI du routeur Barricade™ permet le contrôle d'accès des ordinateurs clients connectés et bloque les attaques de pirates les plus courantes : IP Spoofing (usurpation d'adresse IP), Land Attack, Ping of Death, IP with zero length (IP de taille nulle), Smurf Attack, UDP Port Loopback (bouclage de port UDP), Snork Attack, TCP Null scan (scannage nul TCP) et TCP SYN Flooding (inondation SYN TCP).

• [Contrôle parental]

Cette option vous permet d'attribuer différents droits d'accès aux ordinateurs clients. C'est un excellent outil pour contrôler l'accès des enfants à Internet en fonction du contenu et/ou pour contrôler l'accès à Internet en général, à une date et/ou une heure spécifiée.

Pour configurer une règle de contrôle parental

Cliquez sur le lien [Click here to configure a new Parental Control Rule] (Cliquez ici pour configurer une nouvelle règle de contrôle parental). Vous arrivez à la section [Rule Setup] (Définition de la règle).

• [Rule Description:] (Description de la règle)

Définissez une description de la règle de façon à savoir à qui cette règle s'applique. Par exemple : Accès Internet de Pierre.

• [DHCP menu option:] (Option de menu DHCP)

Appliquez cette règle à une adresse IP spécifique ou à une plage d'adresses IP sur votre réseau. Vous pouvez utiliser la liste des clients DHCP pour ajouter rapidement des adresses IP fournies par l'intermédiaire de connexions DHCP.

Définissez la date et l'heure auxquelles cette règle est active. Vous pouvez faire en sorte que cette règle soit active tout le temps ou la configurer pour qu'elle ne soit active qu'à des jours et des heures spécifiques.

Vous pouvez choisir les dates auxquelles vous voulez que cette règle soit active en cochant la case située en regard de la date.

Pour l'heure, vous devez définir l'heure de début à laquelle vous pouvez que la règle soit active, puis définir la durée pendant laquelle cette règle doit s'appliquer.

La fonctionnalité de filtrage MAC du routeur Barricade™ permet de contrôler l'accès au réseau sur la base de l'adresse MAC (Media Access Control) de la machine cliente. Cet identificateur est unique pour chaque carte réseau.

Vous pouvez configurer l'accès au réseau ou le refus d'accès au réseau pour cette adresse MAC.

Utilisation de l'administration par interface web

Cet outil vous permet également de mapper des adresses IP DHCP sur certaines adresses MAC. Cet outil fonctionne en konjection avec les règles de contrôle parental pour offrir un contrôle maximal.

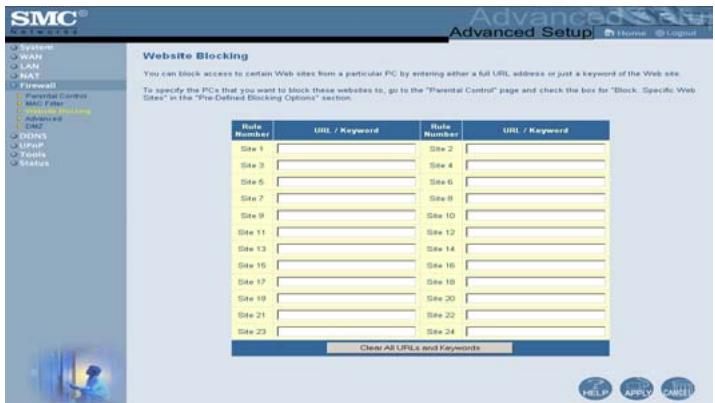

La fonctionnalité [Website Blocking] du routeur Barricade™ limite l'accès à des domaines de sites Web (de la forme www.site.com) ou utilise des mots clés qui bloquent l'accès aux sites Web contenant ces mots clés dans l'URL.

Cette fonctionnalité offre un moyen idéal pour protéger les membres de votre famille contre l'accès à un contenu Internet sujet à caution.

• [Advanced Firewall Settings] (Paramètres du firewall avancés)
• Cette section vous permet de configurer plusieurs fonctionnalités avancées pour le firewall du routeur Barricade™.

Les fonctionnalités qu'il est possible de définir sur cette page sont les suivantes :

[Advanced Firewall Protection] (Protection par firewall avancée)

Active/désactive la section SPI du firewall.

[Discard Ping from WAN] (Rejeter les Ping à partir du réseau étendu)

Lorsque cette fonctionnalité est activée, aucun hôte du WAN ne peut accéder à ce produit par la commande ping. Cela permet d'éviter les attaques provenant du WAN, car notre connexion est invisible. Pour des raisons de sécurité, il est conseillé d'activer cette option.

[VPN Pass-through] (Connexion VPN Pass through) Activez cette option si vous utilisez une connexion VPN PPTP, L2TP ou IPSec.

Configurez cette option pour que le routeur Barricade™ envoie un courrier électronique à une adresse particulière lorsque des pirates tentent d'attaquer votre réseau. Vous devez spécifier votre adresse de messagerie, votre nom d'utilisateur et votre mot de passe, ainsi que le serveur SMTP pour l'envoi du courrier électronique.

- [DMZ] (zone démilitarisée)

Si votre poste client ne parvient pas à exécuter correctement une application Internet derrière le firewall, vous pouvez lui donner un accès Internet bidirectionnel illimité. Entrez l'adresse IP LAN d'un hôte DMZ et cliquez sur [Enable].

Remarque : L'ajout d'un client dans la DMZ peut exposer votre réseau local à différents risques de sécurité. N'utilisez cette option qu'en dernier ressort.

DDNS (DNS dynamique)

Le routeur Barricade™ dispose d'une fonctionnalité DNS dynamique intégrée qui fournit aux utilisateurs sur Internet une méthode pourlier leurs noms de Domaine aux ordinateurs ou aux serveurs. DDNS permet à votre nom de Domaine de suivrement automatiquement your adresse IPv enregistrements DNS changent ainsi lors que your adresse IP change.

Cette section contient également la section [Server Configuration] (Configuration du serveur) qui permet d'ouvrir automatiquement les options de port activées dans la section [Virtual Server] (Serveur virtuel). Entrez simplement l'adresse IP de votre serveur (par exemple, votre serveur Web), puis cliquez sur l'option de port [HTTP Port 80] afin que les utilisateurs puissent accéder à ce serveur à partir de la connexion WAN (Internet).

Upnp (universal plug & play)

Le routeur Barricade™ supporte UPnP, une architecture réseau qui assure la compatibilité parmi les équipements réseau. Cette fonctionnalité permet à un système d'exploitation basé sur UPnP, tel que Windows XP, de communiquer automatiquement avec le routeur Barricade™ et d'activer les services requis lorsque c'est nécessaire.

Utilisez le menu [Tools] (Outils) pour sauvegarder la configuration actuelle, restaurer une configuration précédemment enregistrée, restaurer les paramètres par défaut, mettre à jour le logiciel et réinitialiser le routeur Barricade™.

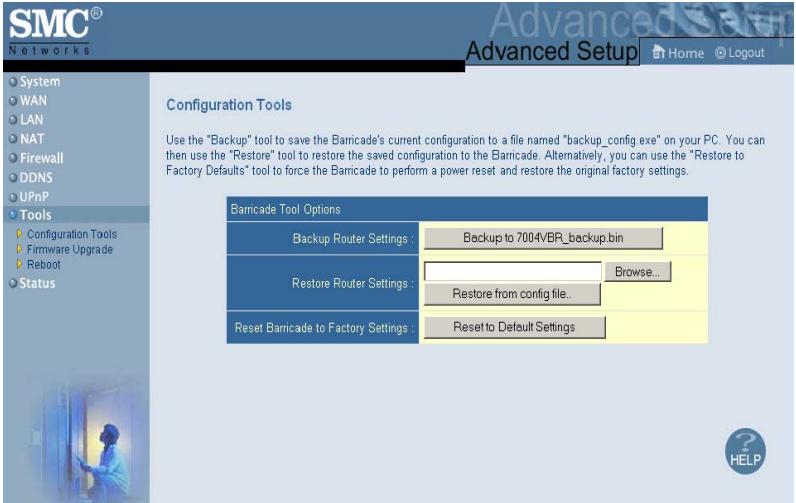

• [Configuration Tools] (Outils de configuration)

[Sauvegarder les paramètres du réseau]

La fonction Backup enregistre la configuration du routeur Barricade™ dans un fichier.

[Restore Router Settings] (Restaurer les paramètres du réseau)

Permet de restaurer le contenu d'un fichier de configuration de sauvegarde enregistré.

les paramètres par défaut du routeur Barricade™

Rétablit les paramètres par défaut du routeur Barricade™.

[Mise à niveau du logiciel]

Cet outil permet un téléchargement aisé de la dernière version du logiciel. Téléchargez le fichier de mise à niveau à partir du site Web de SMC (www.smc.com ou www.smc-europe.com) et enregistrez-le sur votre disque dur. Localisez ce fichier dans votre arborescence, puis cliquez sur [Apply] (Appliquer). Vérifiez le contenu de la section [Status page Information] (Information de l'écran État) pour vous assurer que la mise à niveau a été effectuée correctement.

[Reboot] (Redémarrage)

Cliquez sur [Apply] (Appliquer) pour redémarrer le routeur Barricade™. La réinitialisation est terminée lorsque le témoin d'alimentation cesse de clignoter.

Remarque : Certaines options, lorsqu'elles sont activées, requièrent le redémarrage du routeur. Vous pouvez utiliser cette option pour exécuter cette fonction.

État

L'écran [Status] (État) affiche l'état des connexions WAN/LAN, les numéros de version du matériel et du logiciel, les tentatives non autorisées d'accès au réseau, ainsi que des informations relatives à tous les postes clients DHCP connectés au réseau.

Cet écran comporte les éléments suivants :

• [INTERNET]

Affiche le type et l'état de connexion WAN.

GATEWAY

Affiche les paramètres IP du système ainsi que l'état du service DHCP et du firewall.

Affiche le nombre de postes clients connectés, les versions du logiciel, l'adresse MAC physique de chaque interface de média, ainsi que le numéro de version et de série du matériel.

Affiche les tentatives non autorisées d'accès à votre réseau.

• Cliquez sur le bouton [Save] pour enregistrer un fichier journal de sécurité.
• Cliquez sur le bouton [Clear] pour effacer le journal des accès.
• Cliquez sur le bouton [Refresh] pour actualiser le contenu de l'écran.

Affiche des informations concernant l'ensemble des clients DHCP présents sur votre réseau.

Pour plus d'informations sur le routeur 7004VBR, visitez le site www.smc.com ou www.smc-europe.com.

Dépannage

Cette section contient des informations utiles pour vous permettre de connecter votre imprimante et votre routeur Barricade™.

1. Vérifiez que vous êtes connecté au routeur Barricade™

S'il vous est impossible d'accéder aux pages d'administration par interface Web du routeur Barricade™, il se peut que la connexion ou la configuration soit incorrecte. Les captures d'écrans de cette section ont été réalisées sur une machine Windows 2000, mais les mêmes étapes s'appliquent à Windows 95/98/Me/XP.

Pour déterminer l'objet de votre configuration TCP/IP, procédez comme suit :

1. Cliquez sur [Start] (Démarrer) puis choisissez [Run] (Exécuter).
2. Tapez cmd ou command pour ouvrir une fenêtre DOS.

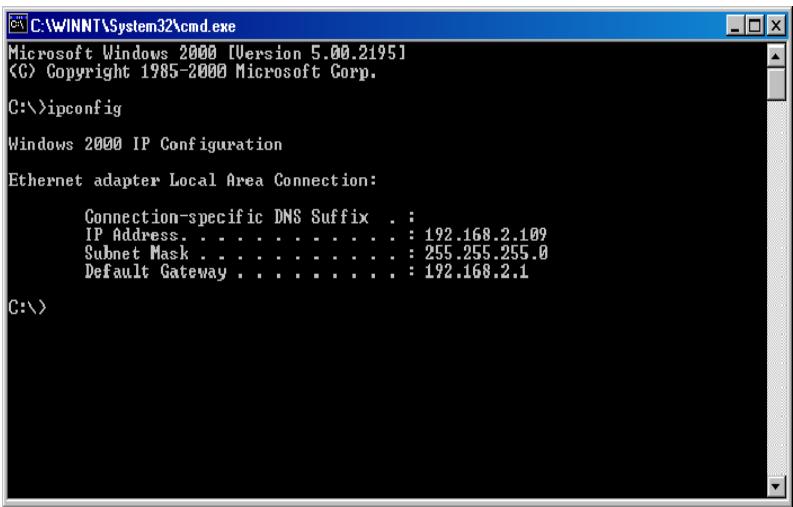

3. Dans la fenêtre DOS, tapez ipconfig et vérifiez les informations affichées.
4. Si votre ordinateur est configuré pour DHCP, votre configuration TCP/IP devrait afficher des informations similaires aux informations suivantes :
5. [IP Address] (Adresse IP) 192.168.2. X (x étant un nombre compris entre 100 et 199). [Subnet] (Masque de sous-réseau) : 255.255.255.0. [Gateway] (Passerelle): 192.168.2.1.

Si votre adresse IP commence par 169.254. XXX. XXX, reportez-vous à la section 2.

Si vous avez configuré une autre adresse IP, consultez la section 3.

2. J'obtiens une adresse IP commençant par 169.254. XXX. XXX

Si vous obtenez cette adresse IP, vous devez vérifier que vous êtes correctement connecté au routeur Barricade™.

Vérifiez que le témoin lumineux de liaison du port du routeur Barricade™ auquel cet ordinateur est connecté est dans l'état approprié. Si ce n'est pas le cas, essayez un autre câble.

Si le témoin de liaison est allumé, ouvrez une fenêtre DOS selon les instructions de la section 1 et tapez ipconfig/renew.

Si vous ne parvenez toujours pas à obtenir une adresse IP du routeur Barricade™, réinstallez votre carte réseau. Pour plus de détails sur l'installation, reportez-vous au manuel de votre carte.

3. Une autre adresse IP s'est affichée

Si une autre adresse IP s'est affichée, il est possible que le PC ne soit pas configuré pour une connexion DHCP. Reportez-vous à la section Configuration de votre ordinateur.

Après avoir vérifié que votre ordinateur était configuré pour DHCP, effectuez les étapes suivantes :

1. Ouvrez une fenêtre DOS comme décrite plus haut.

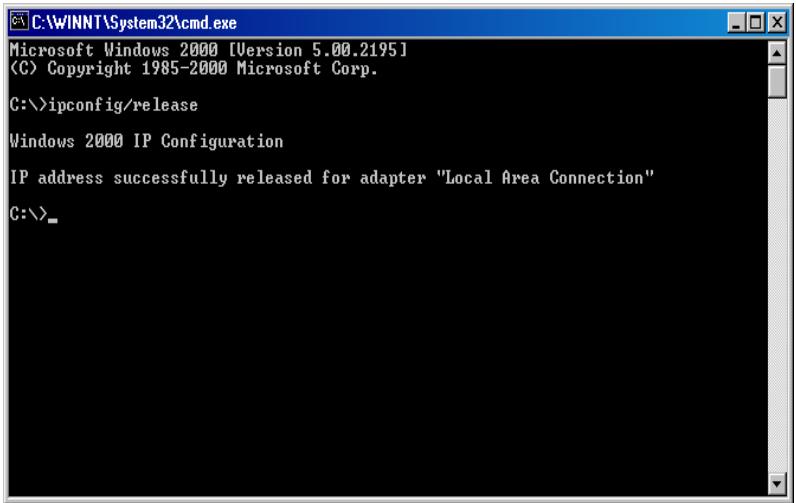

2. Tapez ipconfig/release.

Après avoir obtenu une adresse IP valide du routeur Barricade™, vous pouvez accéder aux pages d'administration par interface Web.

Si vous ne pouvez toujours pas obtenir d'adresse IP du routeur Barricade™, réinitialisez le routeur selon les instructions de la section Présentation du routeur Barricade™ et recommencez les étapes décrites dans la section Dépannage.

Si vous ne parvenez toujours pas à accéder au routeur après l'avoir réinitialisé, contactez le service d'assistance technique de SMC.

4. Je dispose d'une connexion IP dynamique et je ne parviens pas à me connecter

La plupart des opérateurs de câble utilisent une configuration IP dynamique pour fournir un accès Internet. Si vous avez ce type de connexion et que vous ne parvenez pas à vous connecter, effectuez les opérations suivantes :

1. Débranche le cordon d'alimentation de votre modem Câble ou DSL pendant 2 minutes.
2. Vérifiez que votre routeur Barricade™ est doté d'une configuration IP dynamique.
3. Rebranche le cordon d'alimentation sur votre modem.
4. Attendez que votre modem se connecte au réseau, puis cliquez sur la page d'état du routeur pour vérifier que vous êtes en ligne.

Cette procédure fonctionne pour certaines connexions haut débit nécessitant une adresse MAC pour accéder au réseau. Cette adresse MAC peut être modifiée en suivant la procédure ci-dessus pour réinitialiser l'adresse MAC approuvée à l'adresse MAC du routeur Barricade™.

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: « Appareils Numériques » NMB-003 édictée par le ministère des Communications.
