| Type d'appareil | Carte réseau sans fil PCI |
| Norme sans fil | IEEE 802.11b/g |
| Vitesse de transmission | Jusqu'à 54 Mbps |
| Fréquence | 2,4 GHz |
| Interface | PCI |
| Compatibilité système | Windows, Linux (général) |
| Type d'antenne | Interne |
| Sécurité | WEP, WPA, WPA2 |
| Alimentation | Alimentation PCI standard |
| Dimensions | Non précisé |
| Installation | Plug and Play |
| Support logiciel | Logiciel de configuration inclus |
| Garantie | Non précisé |
| Poids | Non précisé |
| Utilisation recommandée | Connexion réseau sans fil domestique ou bureau |
FOIRE AUX QUESTIONS - 2602W SMC
Questions des utilisateurs sur 2602W SMC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte réseau sans fil au format PDF gratuitement ! Retrouvez votre notice 2602W - SMC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 2602W de la marque SMC.
MODE D'EMPLOI 2602W SMC
L'adaptateur de PCI de connexion sans fil EZ Connect de SMC est une carte d'interface réseau de 11 Mbit/s qui s'intègre directement dans des réseaux Ethernet existants afin de supporter des applications telles que téléphone portable et conférence-temporaire. C'est une solution qui offre une connectivité rapide et fiable assortie de économies considérables par rapport aux réseaux locaux (LAN) câblés pour lesquels il faut compter des frais de câblage de longue durée. Dans le cas de la solution sans fil, il suffit d'insérer la carte dans votre PC et de vous mettre en réseau.
A l'aide de cette carte utilisée avec le point d'accès sans fil EZ Connect de SMC, vous pouvez vous créer un réseau instantané s'intégrant harmonieusement à des réseaux Ethernet de 10 Mbits/s. En outre, l'extension ou le déplacement du réseau n'est pas plus difficile que l'adjonction ou le repositionnement de points d'accès. En effet, vous bénéficiez d'une absence totale de fils!
Contrôle du contenu de l'emballage
L'emballage de l'adaptateur de PCI de connexion sans fil EZ Connect contient :
- Un adaptateur de PCI de connexion sans fil EZ Connect (SMC260W)
- Une disquette de pilote
- Une disquette d'utilitaire Le Guide d'installation rapide Le présent Guide utilisateur
Vous êtes invité à enregistrer ce produit et à actualiser la garantie de produit sur le site www.smc.com.
Prière d'informer votre concessionnaire de tout élément incorrect, manquant ou endommagé que vous auriez constaté dans votre emballage. Gardez le carton si possible ainsi que le matériel d'emballage afin de pouvoir les utiliser dans le cas où vous auriez à renvoyer le produit en réparation.
Description du matériel
L'adaptateur de PCI de connexion sans fil EZ Connect de SMC supporte une connexion demi-duplex de 11 Mbits/s avec un réseau Ethernet. Cet adaptateur est entièrement conforme à la mise en réseau 2,4 GHz DSSS CSMA/CA telle que définie dans IEEE 802.11b. Il peut s'installer sur un notebook quelconque muni d'un logement de Type II PCMCIA. Il supporte Windows 95/98/NT/2000.
Applications
Les produits de connexion sans fil EZ Connect offrent une solution rapide, fiable et rentable pour l'accès sans fil de clients souhaitant se raccorder à un réseau dans les situations suivantes :
- Accès à distance à une information de réseau d'entreprise Courrier électronique, transfert de fichiers et émulation de terminal.
- Environnements difficiles à cabler Bâtiments anciens ou historiques, revêtements d'amiantes, zones exposées où il est malaisé de poser des câbles.
- Situations de changement fréquent
- Magasins, usines et banques modifiant souvent leurs aménagements intérieurs ou changeant d'établissements.
- Réseaux locaux temporaires pour projets spéciaux ou heures de pointe
Salons, expositions, chantiers de construction nécessitant des installations temporaires pour de courtes périodes. Détaillants, compagnies aériennes et de navigation ayant besoin de stations de travail additionnelles pour de courtes durées. Reviseurs comptables ayant besoin de groupes de travail dans les locaux de leurs clients.
- Accès à des bases de données pour travailleurs mobiles. Médecins, infirmières, détaillants, employés de bureau ayant besoin d'accéder à des bases de données pendant qu'ils sont en déplacement dans des hôpitaux, grands magasins ou immeubles administratifs. Utilisateurs de petits bureaux ou travailleurs à domicile. Les utilisateurs de ce type ont souvent besoin de la mise en place rapide d'un petit réseau d'ordinateurs.
Témoin DEL
L'adaptateur de PCI de connexion sans fil EZ Connect compte un témoin d'état à DEL dont la fonction est décrite ci-dessous
| Mode | Status | Description |
| AdHoc | Clignotant | Indique que l'adpatateeur de PCI fonctionne dans le mode AdHoc. |
| Infrastructure | Clignotant | Indique que l'adaptateurur de PCI explore les points d'accès actifs. |
| Allumé | Indique qu'une connexion a été établie avec un point d'accès. |
Caractéristiques requises
Avant d'installer l'adaptateur de PCI, vérifie que votre système remplit les exigences suivantes :
- Notre ordinateur possède un logement de PCI bus maître libre.
- Il est sous Windows 95/98/NT/2000 (ayez un CD-ROM d'installation de Windows sous la main pour l'installation).
- Notre disque compte au moins 500 ko d'espace libre pour l'installation du pilote et de l'utilitaire.
- Un autre dispositif conforme à IEEE 802.11b est installé sur votre réseau : Point d'accès sans fil SMC2652W ou Adaptateur de PCI de connexion sans fil SMC 2602W.
Mises en garde:
- Les cartes réseau sont très sensibles aux charges statiques. Pour protéger une telle carte, touchez le châssis métallique de votre ordinateur avant de la manipuler.
- Faites une copie de votre disquette de pilote et utilisez-la comme disquette de travail pour protéger l'original contre tout dommage accidentel.
- Ne retirez pas l'adaptateur de PCI de votre ordinateur, ou ne l'y insérez pas pendant que l'appareil est allumé.
- Eteignez l'ordinateur, débranchez le cordon d'alimentation et déposez le couvercle de l'ordinateur.
- Sélectionnez un logement de PCI bus-maitre libre et sortez son support de protection.
- Insérez la carte avec soin et enfoirez-la jusqu'à ce que tous les connecteurs plats soient bien en contact dans le logement. Puis serrez le support de carte dans le châssis du PC.
- Installez le pilote de réseau convenant pour votre système d'exploitation. Vous trouvez ce pilote sur la disquette de pilote. Consultez la section "Installation de pilote" pour une information plus détaillée.
- Installez le programme de configuration pour votre adaptateur de PCI de connexion sans fil. Vous trouverez le fichier SETUP.EXE sur la disquette d'utilitaire. Consultez la section "Utilitaire de configuration et de diagnostic" (page 20) pour plus de précisions.
Installation du pilote
La disquette "Driver Diskette" de votre emballage contient tous les programmes d'installation disponibles pour la carte PCI de connexion sans fil EZ Connect. Sélectionnez le pilote dont vous avez besoin pour votre système et consultez le présent guide pour établir la procédure d'installation et de configuration. Vous pourrez télécharger de nouveaux pilotes ou des versions mises à niveau à partir du site http://www.smc.com.
Installation sous windows 95/98/2000

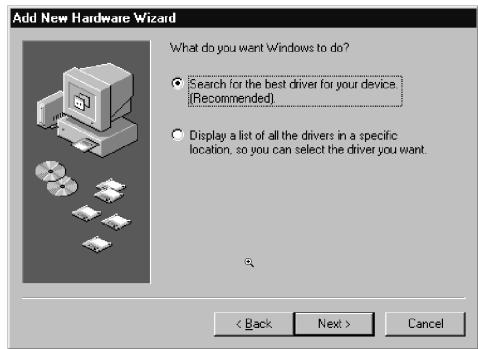

- Windows 95/98/2000 détectera automatiquement la présence d'un matériel nouveau et vous invitera à installer le pilote. Cliquez sur "Suivant" pour trouver le pilote.

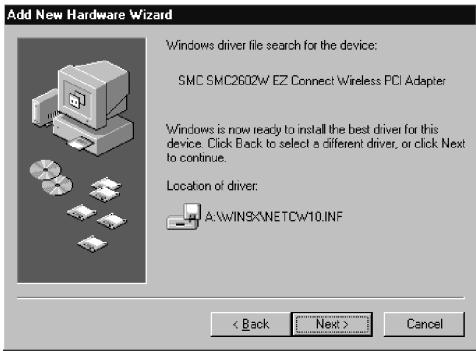

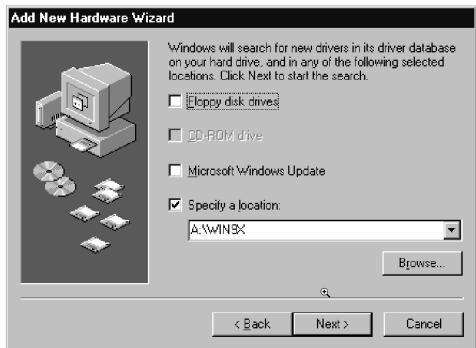

- Insérez la disquette "Driver Diskette", précisez l'emplacement "A:\" et cliquez sur "Suivant"
- Cliquez sur "Suivant" pour copier les fichiers à partir de la disquette.
- Dans le cas de Windows 2000, sélectionnez les protocoles que vous entendez utiliser et cliquez sur "OK".

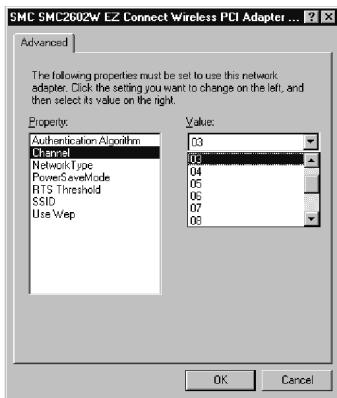

- Pour communiquer avec des appareils sans fils SMC de 11 Mbits/s, mettez "Authentication Algorithm" (Algorithme d'authentication) à "Shared Key" (clé partagée). Les produits de certains autres fournisseurs utilisent le paramétrage "Open System". Utilisez le même paramétrage que celui des autres dispositifs de votre réseau.
- Pour permettre en place un réseau local sans fil Ad Hoc (voir la page 17), mettez "Channel" au même canal radio que celui utilisé par les autres clients sans fil de votre groupe. Cependant, si vous vous connectez à un réseau par un point d'accès, l'adaptateur choisisra automatiquement le canal utilisé par ce point d'accès.

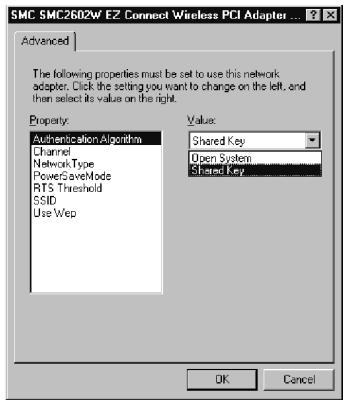

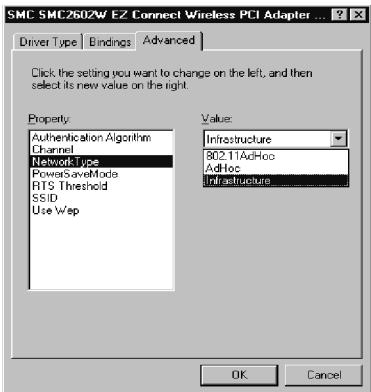

- Mettez "Network Type" à "Ad Hoc" ou "Infrastructure" en fonction du type de réseau auquel vous pouvez vous connecter (voir la page 17).

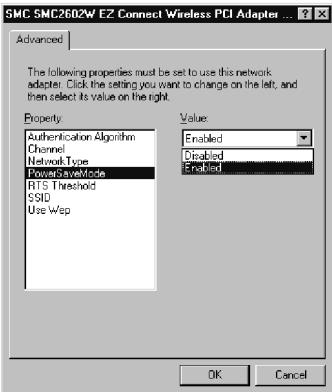

- Activez le mode "Power Save" afin de réduire la demande en courant électrique. ("Disabled" (Désactivé) est le paramétrage par défaut.)

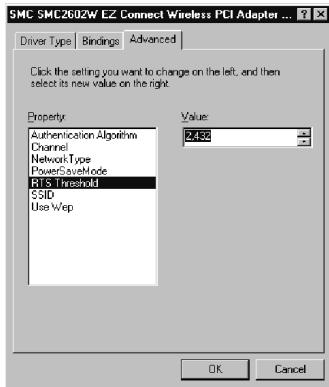

- Mettez le seuil RTS au même niveau que celui utilisé par les autres dispositifs de votre réseau. (La valeur par défaut est 2432, qui signifie "Désactiver".)

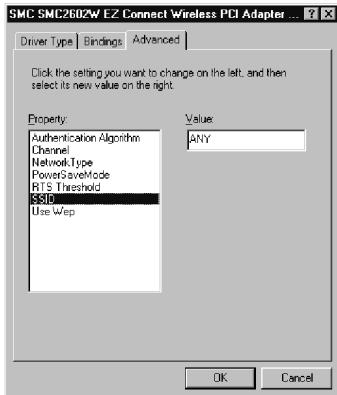

- Mettez l'identificateur "SSID" à la même valeur que celle utilisée par le groupe de travail Ad Hoc ou par le point d'accès auquel vous pouvez vous connecter. (Valeur par défaut du point d'accès SMC2652W : WLAN.)

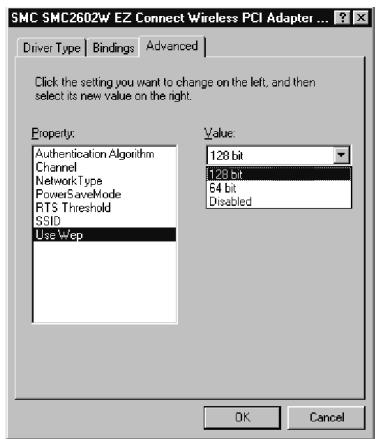

- Pour mieux sécuriser vos transmissions de données, mettez "Use Wep" à "128-bit" ou "64-bit". Le logiciel WEP (Wired Equivalent Privacy) avancé est utilisé sur cette carte pour prévenir les accès non autorisés. Le paramétrage 128 bit donne un niveau de sécurisation plus élevé mais le paramétrage doit être le même pour tous les clients de votre réseau sans fil. (Par défaut : Désactivé)
- Pour ajouter davantage de protocoles après l'installation, passez à "Panneau de configuration" et double-cliquez sur "Réseau".

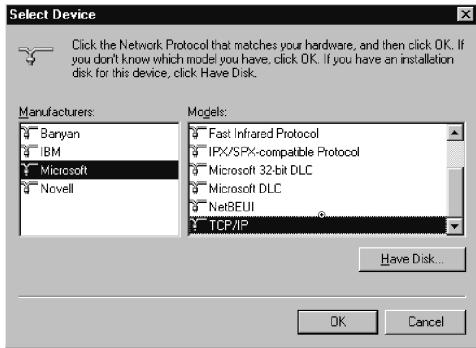

- Sélectionnez l'onglet "Configuration" puis cliquez sur "Ajouter..." pour installer les protocoles de réseau que vous souhaitez utiliser, notamment IPX/SPX, NetBEUI ou TCP/IP. Si vous installez TCP/IP, prenez soin de choisir la passerelle appropriée, DNS Server, et le Domaine qui convient pour votre réseau. Si vous installez un protocole IPX/SPX compatible, il vous faudra également installer Client pour NetWare Networks.
- Cliquez sur "Partage de fichiers et d'imprimantes" afin de partager des fichiers ou des imprimantes.
- Cliquez sur l'onglet "Identification" dans la boîte de dialogue Réseau et précisez le nom de votre ordinateur et de votre groupe de travail de réseau.
- Cliquez sur "Fermer" dans la boîte de dialogue Réseau et le système relancera votre ordinateur.
Installation sous windows NT 4.0
- Depuis le bureau Windows, sélectionnez "Panneau de configuration", double-cliquez sur "Réseau", cliquez sur "Adaptateurs" puis cliquez sur le bouton "Ajouter" dans la boîte de dialogue Réseau.

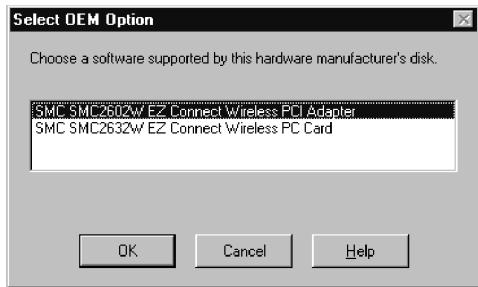

- Windows NT vous présentera une liste de tous les adaptateurs qu'il supporte. Cliquez sur "Disquette fournie" pour continuer.
- Windows NT demandera à connaître le lecteur ou chemin d'accès contenant les pilotes de SMC2602W pour NT. Insérez la disquette SMC2602W dans le lecteur. Tapez "A:\" puis cliquez sur "OK".
- Windows NT tentera de localiser un fichier INF sur le chemin d'accès spécifique. Si vous avez entré un chemin incorrect, Windows NT copiera les pilotes appropriés dans le système Windows NT. Sélectionnez "SMC2602W EZ Connect Wireless PCI Adapter" et cliquez sur "OK".

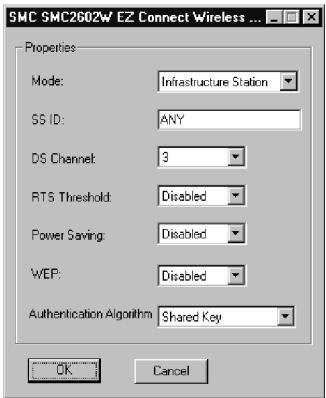

- La boîte de dialogue Adapter Setup (configuration d'adaptateur) s'affiche. Configurez la carte comme décrit plus loin puis cliquez sur "OK".
Mode - Choisissez Ad Hoc ou Infrastructure selon le type de réseau auquel vous pouvez vous connecter.
SS ID - Mettez l'identificateur "SS ID" à la même valeur que celle utilisée par le groupe de travail ad hoc ou par le point d'accès auquel vous pouvez vous connecter. (Valeur par défaut de point d'accès SMC652W : WLAN).
DS Channel - Si vous voulez paramétrer un réseau local sans fil ad hoc (voir la page 17), CHOISISSEZ le même numéro de canal que celui utilisé par les autres clients sans fil de votre groupe. Cependant, si vous vous connectez à un réseau via un point d'accès, utilisez le même canal que celui utilisé par le point d'accès.
RTS Threshold - Mettez le seuil RTS à la même valeur que celle utilisée par les autres dispositifs de votre réseau. (Par défaut : Désactivé).
Power Saving - Activez le "PowerSaveMode" pour réduire la demande en énergie. (Par défaut : Désactivé).
WEP - Pour davantage de sécurité de transmission, mettez "Use Wep" à "128-bit" ou "64-bit". Le programme WEP (Wired Equivalent Privacy) avancé est utilisé sur cette carte pour prévenir les accès non autorisés. Le paramétrage 128-bit donne un niveau de sécurité plus élevé mais il faut qu'il soit le même que celui des autres clients de votre réseau sans fil. (Par défaut : Désactivé)
Authentication Algorithm - Mettez cet algorithme à la même valeur que celle des autres dispositifs de votre réseau. Les dispositifs SMC utilisent "Shared Key" (clé partagée). Les dispositifs de certains autres fournisseurs utilisent "Open System".
- Sélectionnez l'onglet "Protocoles" et cliquez sur "Ajouter..." pour installer les protocoles de réseau que vous souhaitez utiliser, par exemple IPX/SPX, NetBEUI ou TCP/IP. Si vous installez un protocole IPX/SPX compatible, il vous faudra également installer Client pour NetWare Networks.
- Cliquez sur l'onglet "Identification" et spécifiez le nom de votre ordinateur et de votre groupe de travail de réseau.
- Cliquez sur "Fermer" et le système relancera votre ordinateur.
Configuration et planification de réseau
La Solution sans fil EZ Connect de SMC supporte une configuration de réseau sans fil autonome ainsi qu'une configuration intégrée à un réseau Ethernet de 10 Mbits/s.
L'adaptateur de PCI SMC12602W prévoit deux configurations:
- Ad Hoc pour réseaux locaux de département, petit bureau ou domicile Infrastructure pour réseaux locaux d'entreprises

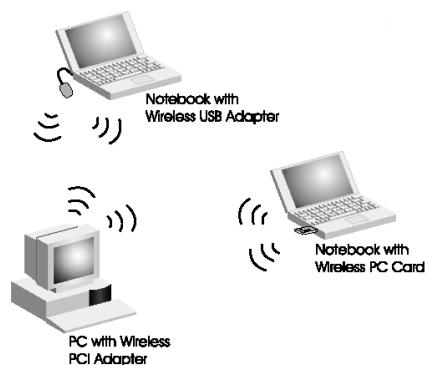

Réseau local ad hoc sans fil
Un réseau local ad hoc se compose d'un groupe d'ordinateurs équipés chacun d'un adaptateur de connexion sans fil et reliés par signaux radio à l'intérieur d'un réseau local indépendant. Les ordinateurs d'un même réseau local ad hoc doivent donc être configurés avec le même canal radio.
Un réseau local sans fil ad hoc peut par exemple être utilisé par une agence ou un succursale, par un petit bureau, ou à domicile.

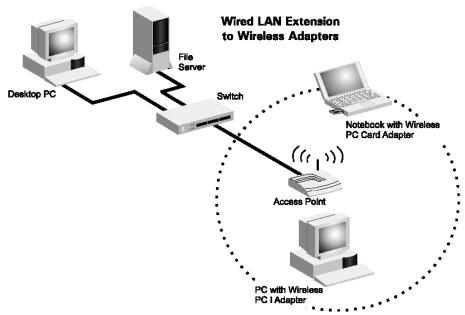

Réseau local sans fil infrastructure
Le SMC2602W permet également d'accéder à un réseau local câblé pour des stations de travail sans fil. Un réseau local câblé et sans fil intégré est désigné ici réseau en configuration Infrastructure. Un Basic Service Set (BSS) (Ensemble service de base) se compose d'un groupe d'utilisateurs de PC sans fil et d'un point d'accès directement connecté au réseau local câblé. Chaque PC sans fil de ce BSS peut parler à n'importe quel ordinateur de son groupe sans fil par une liaison radio, et également accéder via le point d'accès à d'autres ordinateurs ou appareils situés dans l'infrastructure câblée du réseau local.
La configuration Infrastructure étend d'une part les possibilités d'accès de PC sans fil au réseau local câblé, et double d'autre part le rayon de transmission de ces PC sans fil en acheminant leurs signaux par un ou plusieurs points d'accès.
Une infrastructure sans fil s'utilise pour accéder à une base de données centrale ou pour assurer la liaison entre des travailleurs mobiles, comme le montre la figure suivante.
Poste de travail sans fil stationnaires
Le BSS (Basic Service Set) constitue le domaine de communication pour chaque point d'accès SMC2652W. Dans le cas de PC sans fil n'ayant pas besoin de supporter l'itinérance, mettez l'identificateur de Domaine (SSID) pour la carte de connexion sans fil à l'identité BSS du point d'accès auquel vous souhaitez vous connecter. Concertez-vous avec votre administrateur pour établir l'identité BSS de point d'accès SMC2652W auquel vous serez relié.

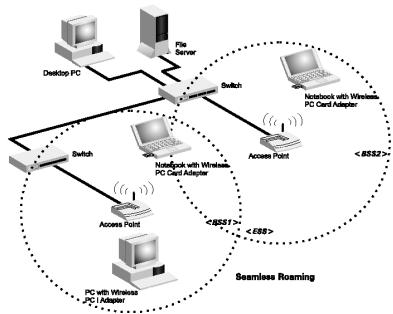

PC sans fil à itinérance
Une infrastructure sans fil peut également supporter l'itinérance pour des travailleurs extérieurs munis de notebooks et téléphones portables. Il est possible de configurer plusieurs points d'accès pour créer un Extended Service Set (ESS) (Ensemble de service étendu). En déployant les points d'accès de manière à créer une zone de couverture continue, les utilisateurs sans fil à l'intérieur de cet ESS peuvent se déplacer librement. Tous les adaptateurs de PCI SMC2602W et points d'accès SMC2652W dans un ESS spécifique doivent être configurés avec le même SS ID (identificateur de domaine).
Avant d'établir un ESS pour l'itinérance, il faut déterminer un canal radio libre et un emplacement idéal pour le point d'accès SMC2652W afin de maximiser la performance. (Consultez la section "Utilisation de l'utilitaire de réseau local sans fil", page 19, pour une information détaillée d'installation et d'utilisation.)
Utilitaire de configuration et de diagnostic
L'adaptateur de connexion sans fil 2602W EZ Connect de SMC comporte un logiciel de gestion facultatif et gratuit pour accélérer la configuration de réseau et faciliter le diagnostic. La disquette désignée "Utility" fournie avec l'emballage contient une interface conviviale pour la configuration de l'adaptateur 2602W EZ Connect.
Installation de l'utilitaire
Pour installer le logiciel, utiliser :
- Insérez la disquette de configuration "Utility" dans le lecteur A de votre PC.
- Sélectionnez "Exécuter..." depuis le menu de démarrage de Windows.
- Cliquez sur "Parcourir..." afin de localiser le fichier "d'installation" de ce programme.
- Puis cliquez sur "OK" pour exécuter le programme de configuration.
- Suivez les instructions sur l'écran pour terminer l'installation.
Utilisation de l'utilitaire de réseau local sans fil
Une fois l'installation terminée, vous pourrez accéder à l'utilitaire de configuration en choisissant l'icône "Configuration Utility" dans le dossier "PRISM 802,11 Wireless LAN".
Ce logiciel de configuration comprend les fonctions suivantes:
Information de liaison - Vous permet de surveiller l'état de l'adaptateur dans le réseau.
Configuration - Vous permet de configurer les paramètres de l'adaptateur de connexion sans fil.
Cryptage - Fournit un contrôle de sécurisation RC4.

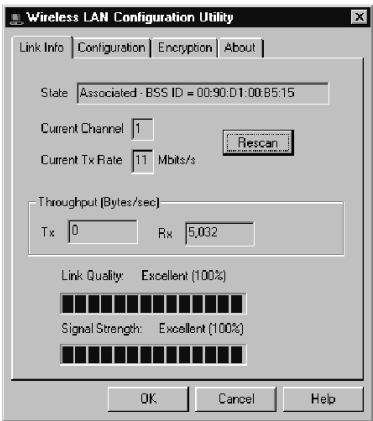

Écran d'information de liaison
En lançant l'utilitaire de connexion sans fil, la fenêtre d'information matérielle sur le SMC2602W est la première des fenêtres à apparaître, comme illustré ci-dessous. Cliquez sur "Link Information" pour connaître l'état de l'adaptateur sans fil, soit : identificateur BSS, canal actif, début binaire utilisé, début effectif de transmission/reception, qualité de liaison et intensité de signal.

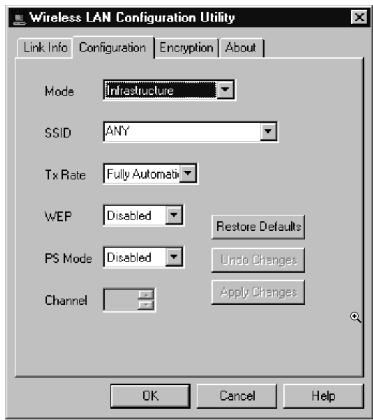

Écran de configuration
Cet écran vous permet de vérifier et de modifier la configuration de l'adaptateur. Les paramètres configurable par l'utilisateur sont indiqués par la figure suivante:
Mode - Mettez le mode d'exploitation de la station à "AdHoc" pour des configurations de réseau sans point d'accès, ou à "Infrastructure" pour des configurations avec des points d'accès ("Infrastructure" est établi par défaut).
SSID - Entrez une chaîne SSID à laquelle vous souhaitez vous connecter ("ANY" est le paramétrage par défaut).
Tx Rate - Indique les débits binaires de communication. Sélectionnez la vitesse de transmission qui convient pour votre paramétrage de réseau ("Fully Automatic" est établi par défaut).
WEP - Pour des transmissions sécurisées, mettez "Use Wep" à "128-bit" ou "64-bit". Le WEP (Wired Equivalent Privacy) avancé est appliqué sur cette carte pour prévenir les accès non autorisés. Le paramétrage "128-bit" donne un niveau de sécurité plus élevé mais il devra être le même que celui des autres clients de votre réseau sans fil. (Par défaut : Désactivé).
PS Mode - Active le mode économique pour réduire la demande en énergie. (Par défaut : Désactivé).
Channel - Pour installer un réseau local sans fil ad hoc (page 17), mettez le numéro de canal radio au même numéro de canal radio que celui utilisé par les autres clients sans fil de votre groupe. Cependant, si vous installez un réseau via un point d'accès, le numéro de canal sera mis automatiquement à celui du point d'accès auquel l'adaptateur cherche à se connecter.

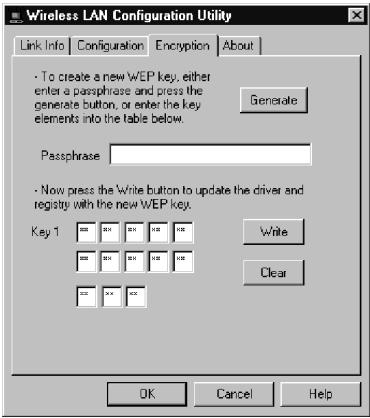

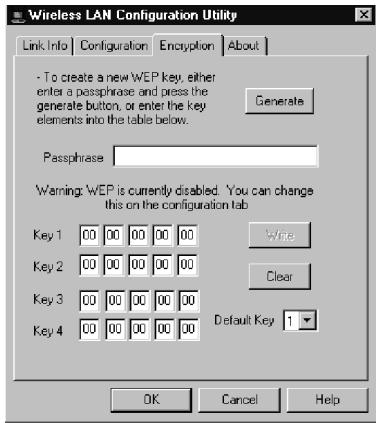

Écran de cryptage
Le WEP (Wired Equivalent Privacy) utilise sur la carte PCI de connexion sans fil EZ Connect de SMC repose sur l'algorithme de cryptage RC4. Les clés de sécurité proposées pour garantir le secret des données sont quatre clés de 10 bits pour le paramétrage Wep 64 bit (premier écran inférieur) et une clé de 24 bits pour le paramétrage Wep 128 bit (deuxième écran inférieur). Cette sécurité WEP protège votre réseau local sans fil des écoutes et des accès non autorisés par des pirates ou intrus. Lorsque le WEP est en usage, utilisez la clé WEP pour vous connecter à un point d'accès ou pour écouter des messages transmis sur les ondes.
Pour employer la fonction WEP, procédez comme suit:
- Sélectionnez "128-bit" ou "64-bit" pour le champ "WEP" dans la fenêtre "Configuration".
- Cliquez sur l'onglet "Encryption" pour configurer les clés de sécurité.
- Entrez votre phrase de passe et cliquez sur le bouton "Generate" pour créer les clés de sécurité.
- Puis cliquez sur le bouton "Write" pour sauvegarder les clés WEP.
- Sélectionnez une clé cryptée (une parmi les clés 1 à 4) qui sera la clé par défaut.
Dépannage
Vérifiez les causes possibles de défaillance ci-dessous avant de contacter le service technique.
Compatibilité de PCI
Certains ordinateurs à PCI ne sont pas à auto-configuration et exigent que l'on effectue certaines ou toutes les interventions suivantes en modifiant la position de jumpers sur la carte-mère et/ou la configuration du BIOS.
Assurez-vous que votre BIOS supporte bien les specifications v2.0 ou supérieure de bus local de PCI et, si nécessaire, faites une mise à niveau en utilisant la dernière version du BIOS. - Vérifiez que le logement PCI est un logement bus-maître activé et non un logement PCI esclave. Sur certains ordinateurs, le logement PCI doit être configuré pour permettre la mise à l'état de maître du bus. Se reporter au manuel de votre PC et vérifiez le programme de configuration PCI BIOS pour vous assurer que le logement de PCI est un logement bus-maître activé. - Sur certains ordinateurs, il est nécessaire de désactiver Plug and Play (PnP) dans le programme de configuration du BIOS si des ressources ne sont pas correctement réparties entre cartes installées. - Certains ordinateurs peuvent exiger que l'on réserve des interruptions et des adresses mémoire pour des cartes ISA installées afin d'empêcher des adaptateurs de PCI d'utiliser les mêmes paramètres. Consultez le manuel de votre PC et vérifiez les options de configuration du programme de configuration du PCI BIOS pour les cartes ISA. - Vérifiez que le logement de PCI est configuré pour supporter INTA. - Vérifiez que INTA pour le logement est affecté à un numéro libre d'interruption (IRQ).
- Si le système ne fonctionne toujours pas, déposez l'adaptateur de connexion sans fil. Effacez CW10. sys de c:\windows\system, puis passez à "Panneau de configuration" et effacez l'adaptateur hors de votre menu de configuration de réseau. Redémarrez votre PC et réinstallez la carte de la manière désignée à la page 5.
Problèmes de connexion au réseau
Si le témoin sur l'adaptateur de PCI ne s'allume pas ou si vous ne parvenez pas à accéder à des ressources de réseau depuis l'ordinateur, vérifiez les points suivants :
Assurez-vous que le pilote correct est installé compte tenu de votre système d'exploitation. Au besoin, essayez de réinstaller le pilote. - Vérifiez que l'ordinateur et les autres appareils du réseau sont sous tension. - Le point d'accès auquel vous essayez de vous connecter est peut-être défectueux. Essayez un autre point d'accès SMC2652W. - Si vous ne pouvez accéder à un service Windows ou NetWare sur le réseau, vérifiez que vous avez activé et configuré ce service correctement. Si vous ne parvenez pas à vous connecter à un serveur donné, vérifiez que vous possédez les droits d'accès ainsi qu'une identité et un mot de passe valides. - Si vous ne parvenez pas à accéder à Internet, vérifiez que vous avez configuré votre système pour TCP/IP.
Si votre station sans fil ne parvient pas à communiquer avec un ordinateur du réseau local Ethernet quand cette station est configurée pour le mode Infrastructure, vérifiez ce qui suit :
Assurez-vous que le point d'accès SMC2652W auquel la station est associée est bien sous tension. Assurez-vous que votre station sans fil est configurée avec le même canal opérationnel de radio que le SMC2652W.
- Si vous ne pouvez toujours pas vous connecter, changez le point d'accès SMC2652W ainsi que toutes les stations à l'intérieur du BSS pour adopter un autre canal radio.
- Vérifie que l'identificateur BSS ID est le même que celui du SMC2652W pour une station à fonction itinérance désactivée, ou que l'identificateur BSS ID est le même que celui du SMC2652W pour une station à fonction itinérance activée.
Certification FCC classe b
Cet appareil est conforme à la Partie 15 du Règlement FCC. Son exploitation est subordonnée aux conditions suivantes:
- L'appareil ne doit pas causer d'interférences nuisibles.
- L'appareil ne doit pas accepter d'interférence reçue, y compris toute interférence susceptible de causer un fonctionnement indésirable.
Attention! Cet équipement a été testé et établi conforme aux limites prescrites pour un appareil numérique de classe B en vertu de la Partie 15 du Règlement FCC. Ces limites ont pour but d'offrir une protection raisonnable contre les interférences nuisibles pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie de radiofréquence. S'il n'est pas installé et utilisé suivant les instructions, il peut causer une interférence nuisible à des communications radio.
Cependant, il n'est nullement garanti qu'aucune interférence n'affectera une installation donnée. Si le présent équipement cause une interférence nuisible pour la réception de signaux de radio ou de télévision, ce qui pourrait être établi en éteignant puis en allumant l'appareil, l'utilisateur est prié d'essayer de corriger cette interférence en Pnant une ou plusieurs des mesures suivantes:
- Réorienter ou repositionner l'antenne de réception. Éloigner davantage l'équipement du récepteur.
- Relier l'équipement à une prise de courant située sur un circuit différent de celui du récepteur.
- Consulter le concessionnaire ou un technicien de radio/télévision expérimenté
Déclaration de conformité à la marque ce
Ce produit est conforme à ISO/IEC Guide 22 et à EN45014. Il remplit les normes suivantes:
CEM: NE55022(1988)/CISPR-22(1985)
IEC 61000-4-2(2000)
IEC 61000-4-3(2000)
IEC 61000-4-4(2000)
IEC 61000-4-6(20000
Ce produit est conforme aux exigences de la Directive sur les basses tensions 73/23/CEE et de la Directive CEM 89/36/CEE. Il porte donc la Marque CE.
Critères fonctionnels
Débit binaire
Mode de transmission
Connexion de réseau
Portée
Interruption
1, 2, 5, 5 et 11 Mbits/s
Demi-duplex
IEEE 802.11n - sans fil
Jusqu'à 30 m à 11 Mbits/s
Jusqu'à 450m à 5 Mbits/s ou moins
INTA
Signal radio
Type de signal
Direct Sequence Spread-Spectrum (DSSS)
Fréquence opérationnelle
USA, Canada et Europe (ETSI) :
2,400 à 2,4835 GHz
Japon: 2,400 à 2,497 GHz
Sensibilité
1, 2, 5, 5 Mbits/s : - 80 dBm
Puissance de signal émis
+13 dBm (minimum)
Interface hôte
Specification 2.1 de PCI
Norme de conformité
IEEE 802.11b
Caractéristiques physiques
Consommation électrique 480 mA à 5V transmission
360 mA à 5V réception
Encombrement
178 × 120 × 20 ~mm
Poids
136 g
Antenne
Intégrée
Témoin à DEL
AdHoc, Infrastructure (Exploration de liaison de point d'accès)
Norme de conformité
IEEE 802.11b
Ambiance
Température
Stockage: 0 à 70°C
5 à 80 % (sans condensation)
Humidité
Pour le soutien technique, appelez :
Depuis les USA et le Canada (8.30 à 20.00, heures du Pacifique)
(800) SMC-4-YOU; (949) 707-2400; (949) 707-2460 (Fax)
Depuis l'Europe (8.00 à 17.30, heures de Greenwich)
+44 (0) 1189 758740; +44 (0) 1189 748741 (Fax)
e-mail:
techsupport@smc.com
european.techsupport@smc-europe.com
Mise à niveau de pilotes :
http://www.smc.com/support.html
Site Web
http://www.smc.com/
Site FTP :
ftp. smc. com
