LB 23 - Motoculteur VERCIEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motoculteur
Marque	VERCIEL
Modèle	LB 23
Moteur	Honda 4 temps, essence, puissance 4 kW (5,5 CV)
Alimentation	Essence sans plomb 98 octane
Largeur de travail standard	0,54 m
Largeur de travail avec extensions	0,78 m
Vitesse de rotation des outils	120 tr/min
Transmission	Courroie trapézoïdale et chaîne, réducteur à engrenages
Embrayage	Par galet tendeur
Mancheron	Réglable en hauteur et en déport
Roues de transport	Oui, avant ou arrière, escamotables
Niveau de puissance acoustique	95 dB(A)
Vibrations aux poignées	Inférieur à 2,5 m/s²
Sécurité	Disques protège-plantes, capots protecteurs, arrêt moteur
Entretien moteur	Vidange d'huile toutes les 25 heures, filtre à air nettoyé toutes les 25 heures
Accessoires optionnels	Butoir à ailes, roues métalliques à crampons, extensions de couronnes

FOIRE AUX QUESTIONS - LB 23 VERCIEL

Comment démarrer le motoculteur LB 23 ?

Avant de démarrer, assurez-vous que le moteur est à l'arrêt et que personne ne se trouve dans la zone dangereuse. Ouvrez le robinet d'essence, mettez la manette du moteur sur START ou CHOKE, et la manette d'accélération au mancheron sur la même position. Saisissez la poignée du lanceur et tirez énergiquement pour passer la compression. Une fois le moteur en marche, ramenez la manette sur RUN ou MIN et réglez la vitesse avec la manette d'accélération. Pour un moteur chaud, placez la manette à mi-course.

Quel type d'huile moteur utiliser ?

Utilisez une huile détergente de bonne qualité, de type 10W30. Le moteur est livré sans huile, vous devez remplir en versant lentement, le moteur étant à l'horizontal. Retirez le bouchon à l'aide d'un tournevis et remplissez jusqu'au niveau approprié.

Comment régler la profondeur de travail ?

La profondeur se règle via la béquille de terrage. Plus la béquille est réglée basse, plus la machine travaillera en profondeur. Pour freiner ou ralentir la progression, appuyez sur le mancheron ; inversement, relâchez pour accélérer.

Quelle est la largeur de travail maximale ?

La largeur de travail standard avec les couronnes doubles est de 0,54 m. En ajoutant les extensions (couronnes simples), vous obtenez une largeur de 0,78 m.

Comment monter les extensions de couronnes ?

Les extensions sont les couronnes simples qui s'ajoutent aux couronnes doubles. Au montage, veillez à ce que le biseau des outils soit dans le sens de la marche, vers l'avant. Utilisez les vis et écrous fournis pour fixer solidement les extensions sur le moyeu.

Quelles sont les précautions de sécurité importantes ?

Lisez attentivement le manuel avant utilisation. Portez des chaussures robustes et un pantalon long. Éloignez les enfants, animaux et spectateurs. N'utilisez pas la machine dans un local clos à cause des gaz d'échappement. Arrêtez le moteur avant toute intervention. Débranchez toujours le fil de bougie avant l'entretien. Utilisez un équipement de protection des yeux et des oreilles.

Quand faut-il vidanger l'huile moteur ?

La première vidange s'effectue après 5 heures d'utilisation. Ensuite, vidangez toutes les 25 heures d'utilisation, moteur chaud. Contrôlez le niveau d'huile avant chaque utilisation.

Comment nettoyer la machine après usage ?

Nettoyez soigneusement la machine après chaque utilisation. Lavez au jet d'eau sans diriger l'eau directement sur le moteur. Évitez le nettoyeur haute pression. Enlevez les herbes, racines et terre sur les outils et le carter. Le carter de réduction est graissé en usine et ne nécessite aucun entretien.

Puis-je utiliser des accessoires supplémentaires ?

Oui, des accessoires optionnels sont disponibles, comme le butoir à ailes (fixe ou réglable) et les roues métalliques à crampons (diamètre 310 mm). Ces accessoires s'adaptent à la machine pour des travaux spécifiques comme le buttage.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord que le réservoir contient de l'essence et que le robinet d'essence est ouvert. Assurez-vous que le fil de bougie est connecté. Si le moteur est froid, utilisez le starter (CHOKE). Si le moteur est chaud, mettez la manette à mi-course. Vérifiez également le niveau d'huile et l'état de la bougie. En cas de problème persistant, consultez la notice du moteur.

MODE D'EMPLOI LB 23 VERCIEL

• Mesure de vibrations aux poignées du mancheron, selon EN 1033.1 <2,5m/s² Transmission: - Par couroire trapezoidale
• Embrayage par galet tendeur
• Réducteur à chaîne et roulements à billes étanches

Vitesse de rotation des outils : 120 Trs/mn - Mancheron réglable en hauteur et/ou en déport - Niveau de puissance acoustique mesuré : 95 dB (A)

Avant de metture VOITRE machine en MARCHE, veuillez LIRE attentivement la NOTICE du moteur AINSI que les instructions de ce MANUEL.

Dans le but d'améliorer ses produits et d'être en conformité avec les normes européennes, PILOTÉ 88 se réserve le droit de modifier sans préavis les caractéristiques.

1) Assembler le guidon. 2) Visser l'écrou de blocage. Le mancheron est bloqué latéralement et en hauteur. 3) Dérouler la timonerie d'accélérateur et bloquer la commande à l'aide du boulon M6 x 45 sur le côté droit du mancheron.

Note: La commande d'accélération est réglée en usine.

4) Accrocher les colliers de gaine.

Montage du levier d'embrayage

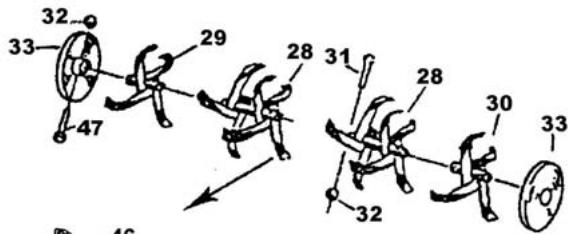

Votre machine est équipée de couronnes doubles 0 300mm qui permettent d'obtenir une largeur de travail de 0,54m.

En ajoutant les deux extensions (couronnes simples), on obtient 0,78m.

Les disques protège-plantes permettent de travailler à proximité de plantations, massifs, bordures, etc... sans les abîmer.

Au montage des couronnes, veillez à ce que le biseau des outils soit dans le sens de la marche, vers l'avant.

Attention : la motobineuse n'est pas adaptée en travail sur terrain recouvert de gazon compact, sur terrain difficile, cailloux, sol dur, etc...

Les roues de transport, avant ou arrière, se relevant ou s'escamotent très facilement avant ou pendant le travail grâce aux goupilles de verrouillage.

Oltre le déplacement de la machine, ces roues à bandage caoutchou 200 facilitent les manoeuvres en bout de planche. Les roues de transport facilitent les manœuvres en bout de planche.

Réglage de la béquille de terrage

La profondeur de terre travaillée est fonction du réglage de profondeur de la béquille.

Plus la béquille est réglée basse, plus la machine travaillera en profondeur.

Note: la vitesse de progression de la machine est fonction de l'appui plus ou moins important sur le mancheron. Pour freiner, on appuie sur le mancheron et inversement.

Relever la roue de transport pour le travail

→ 1:1 vitesse avant / I front gear → 1 + 1: vitesse avant + vitesse arrière / front gear + renverse

LB23 - LB25

LB23 - LB25

Rep. Nr No	Réf. Ref. Beschchr	Désignation - Part name - Bezeichnung - Descriizione Descrizión - Omschrijving - Designação	→1	→1+1
1	Z53.8	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	7	7
2	16245	Entretoise - Spacer - Distanzück - Distanziale - Distanciador - Afstandstuck - Separador	4	4
3	33940	Entretoise - Spacer - Distanzück - Distanziale - Distanciador - Afstandstuck - Separador	3	3
4	Z08.8LN	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	8	6
5	Z03.8.50	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2
6	Z03.8.60	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2
8	Z03.6.50	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
9	30525	Commande d'accelération - Throttle control - Gasbelegestange - Commando - Acceleratore - Gashabel - Accelerator	1
11	Z53.6	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1
12	16706	Poinée - Handlebar grip - Sterzgriff - Manopola - Empunadura - Handgreep - Pega de rabça	2
13	Z03.6.40	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
14	Z53.6	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1	1
15	7310	Tableau de bord - Controlpanel - Armaturenbrett - Panel de commando - Tablero de mandos - Bedmingsplaat - Panel de commando	1	1
16	31208	Mancheron - Handlebar - Sterz - Manico - Manillar - Handgreep - Rabça	1	1
17	32878	Mancheron - Handlebar - Sterz - Manico - Manillar - Handgreep - Rabça	1	1
18	38093	Commande d'accelération - Throttle control - Gasbelegestange - Commando - Acceleratore - Gashabel - Accelerator	1	1
21	30835	Tableau de bord - Controlpanel - Armaturenbrett - Panel de commando - Tablero de mandos - Bedmingsplaat - Panel de commando	1	1
22	31151	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1	1
23	Z08.8L2.N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1
24	3182	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	1	1
25	33426	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	1	1
26	Z03.8.40	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
27	10055	Obturaturer - Plasting plug - Verschluß - Otturatore - Obturador - Kungtosplug - Obturador	2	2
29	30933	Levier - Clutch lever - Kupplungshebel - Leva - Maneta - Koppelingshebel - Commando	1
30	31358	Timonerie - Clutch control - Gestange - Commando - Mando embrague - Koppelingslang - Pega	1	1
31	30564	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	1	2
32	Z03.8.35	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
33	30058	Platine - Support - Traggplatte - Supporto - Pletina - Plaat - Platina	1	1
34	Z03.79.24.16	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2
35	013.6.25	Goupille - Pin -Splint - Spina - Pasador - Borgpen - Pino	1	1
36	052.8.8	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
37	30544	Poulie - Pulley - Treibrad - Puleggia - Poulie - Polea - Rol - Polia	1	1
38	30037	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	1	1
39	Z53.10	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	1	2
40	30046	Bras de marche avant - Arm - Vorrichtung - Supporto - Leva - Rolarm - Braco	1	1
41	11030	Galet tendeur - Tensioner Wheel - Riemenspanrolle - Ruotino - Polea - Rol - Polia	1	2
42	Z03.10.35	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1
43	31207	Courroie - Belt - Riemen - Cinghia - Correa - Riel - Correa	1	1
44	33407	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	1	1
45	31203	Poulie - Pulley - Treibrad - Puleggia - Polea - Rol - Polia	1	1
46	30049	Bras de marche arriere - Arm - Vorrichtung - Supporto - Leva - Rolarm - Braco	1	1
47	33437	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
48	31359	Timonerie de marche arriere - Clutch control - Gestange - Commando - Mando embrague - Koppelingslang - Pega	1	1
49	024.6.10	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
50	30457	Poulie - Pulley - Treibrad - Puleggia - Polea - Rol - Polia	1	1
51	30036	Guide-courroire - Vee belt guide - Riemenführung - Guida cinghia - Guía de correa - Driffrimgeleider - Guía de corria	1	1
52	Z03.79.24.25	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2
53	30934	Levier - Clutch lever - Kupplungshebel - Leva - Maneta - Koppelingshebel - Pega	1	1
54	30055	Potence - Strong stonation - Tragsäule - Supporto - Soporte - Steun - Suporte	1	1
55	31168	Chape - Mainframe yoke - Abdeckung sporn - Supporto - Chape - Soporte - Steun - Suporte	1	1
56	030.6003.2	Roulement - Bearing - Kuggelager - Cuscinotto - Cojinate - Koggelager - Rolamento	2	2
57	33402	Arbre - Mainshaft - Antriebswelle - Albero - Pinon - Freesas - Arvore	1	1
58	30521	Chaine - Chain - Kette - Cadena - Ketting - Cadela	1	1
59	30521	Arbre - Rotary hoe shaft - Welle Frasentränger - Albero - Pinon - Freesas - Arvore	1	1
60	030.6007.2	Roulement - Bearing - Kuggelager - Cuscinotto - Cojinate - Koggelager - Rolamento	2	2
61	16625	Joint - Sealing washer - Dischtrungn - Rasamento - Reten - Asafdichting - Junta	2	2
62	026.5.10	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	20	20
63	30052	Demi-carter - Transmission casing - Halbes Getriebegehause - 1/2 carter - 1/2 Carter - 1/2 Aandrijkap - 1/2 carter	1	1
64	30051	Demi-carter - Transmission casing - Halbes Getriebegehause - 1/2 carter - 1/2 Carter - 1/2 Aandrijkap - 1/2 carter	1	1
65	Z53.5	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	20	20
66	Z08.LionN	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	2	3
67	Z03.10.16	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
68	011.10	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Parafuso	2	2
69	012.10.AZ	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	2	2
70	003.10.60	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2
71	30030	Carter boulonné - Bolted casing - Getriebhesten verbolz - Carte vite - Carter - Aandrijkap - Carter	1	1
72	30042	Axe - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
73	31202	Courroie - Belt - Riemen - Cinghia - Correa - Riel - Correa	1	1
74	30619	Poulie - Pulley - Treibrad - Puleggia - Polae - Rol - Polia	1	1
75	Z03.8.25	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	1	1
76	31142	Levier - Lever - Vorrichtung - Supporto - Maneta - Hendel - Alavanca	1	1

1:1 vitesse avant / 1 front gear +1:1 vitesse avant ^+ vitesse arrière / 1 front gear ^+ 1 reverse

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

Rep. Nr No	Réf. Ref. Artikal - Besuch nr	Désignation - Part name - Bezeichnung - Descriizione Descrizione - Omschrijying - Designação *	3,5 CV >1	5 CV 5,5 CV >1	5 CV 5,5 CV >1
A	33420	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	1	1	1
6	33413	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	x	x	x
8	31296	Capot - Cover - Tragsaülenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
9	31275	Capot - Cover - Tragsaülenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
	38038	Capot NS - Cover NS - Tragsaülenhaube NS - Coperchio NS - Capo NS - Kap NS - Cobertura NS	x	x	x
10	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	2	2	2
11	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	4	4	4
12	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	3	3	3
15	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
16	71378	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1	1
B	33420	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	1	1	1
6	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	2	2	2
7	33415	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	x	x	x
9	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	3	3	3
10	31277	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
11	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	4	4	4
12	31372	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	3	3	3
15	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
17	71378	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1	1
C	33420	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	1	1	1
2	33413	Support - Support - Träger - Supporto - Soporte - Steun - Suporte	x	x	x
6	3116	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
7	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	2	2	2
8	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	3	3	3
10	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
12	71378	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	1	1	1
55	31235	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
	38039	Capot NS - Cover NS - Tragsaülenhaube NS - Coperchio NS - Capo NS - Kap NS - Cobertura NS	x	x	x
57	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	4	4	4
D	31390	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
2	31391	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
3	31392	Capot - Cover - Riemenhaube - Coperchio - Capo - Kap - Cobertura	x	x	x
5	30330	Rivet - Pin - Achse - Perno - Eje - Wielas - Elxo	3	3	3
6	Zo8.L6N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	4	4	4
8	30071	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2	2
9	30072	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2	2
12	Zo3.79.24.25	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	2	2	2
13	Z53.6	Ecrou - Nut - Mutter - Dado - Tuerca - Moer - Porca	1	1	1
14	30036	Guide-courroie - Vee belt guide - Riemenführung - Guida cinghia - Guía de correa - Drijfremgeleider - Guía de correa	x	x	x
15	33940	Entretoise - Spacer - Distanzstück - Distanziador - Afstandstück - Separador	2	2	2
16	30034	Guide-courroie - Vee belt guide - Riemenführung - Guida cinghia - Guía de correa - Drijfremgeleider - Guía de correa	x	x	x

>1: vitesse avant / 1 front gear >1:4: vitesse avant + 1 vitesse arrière / 1 front gear + 1 reverse

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

S2-NS

S2 NS

NS23 - NS25 - ES23 - ES25 - PB23 - PB25 - LB23 - LB25 - S26

Rep. Nr No N°	Réf. Ref. Besuch nr	Désignation - Part name - Bezeichnung - Descriizione Descriptio - Omschrijving - Designação	3,5 cv	5 cv ou 5,5 cv
1	30270	Extension D. tôle - Extension R. - Verbreiterung R. - Extension D. - Estécnion D. - Extra R. spatbord - Extensa D.	x	x
2	30838	Capot - Stone-guard - Werkzeug haube L. - Protezione - Capo - Kapo - Capot	x	x
3	30271	Extension G. tôle - Extension L. - Verbreiterung L. - Extension S. - Estécnion G. - Extra L. spatbord - Extensa E.	x	x
4	30603	Fourche - Fork - Radgabe - Supporto - Horquille - Vork - Forquilha	x	x
5	38014	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	1	1
6	380i6	Fourche - Fork - Radgabe - Supporto - Horquille - Vork - Forquilha	1	1
7	30608	Cheville - Pin - Bolzen - Pemo - Pasador - Pen - Retentor	x	x
8	014-3-25	Goupille - Pin - Splint - Coppoglia - Pasador - Borgpen - Caviha	x	x
9	Z04.10.80	Boulon - Bolt - Bolzen - Vite - Tornillo - Bout - Parafuso	x	x
10	30601	Roue - Wheel - Rad - Ruota - Rueda - Wiel - Roda	x	x
11	30602	Coussinet - Spacer - Radlager - Distanziale - Casquilla - Lagerbus - Separador	x	x
12	Z53.12	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Porca	x	x
13	Z03.12.100	Vis - Nut - Schraube - Vite - Tornillo - Schroej - Parafuso	x	x
14	30578	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	x	x
15	30611	Support - Support - Slutzenträger - Supporto - Soporte - Steun - Suporte	x	x
16	30614	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	x	x
17	30615	Clé - Pin - Schlussel - Vite - Tornillo - Borghevel - Chave	x	x
18	30610	Ensemble éperror - Adjustable leg - Satz Stütze - Ass. punto - Conjunto espolion - Spoorstangmontage - Conjunto de espaio	x	x
19	31672	Ensemble roues - Carrying wheels - Satz Transportrad - Ass. Ruote - Conjunto ruedas - Wiel montage - Conjunto de rodas	x	x
20	31675	Support - Support - Slutzenträger - Supporto - Soporte - Steun - Suporte	x	x
21	31673	Etrier - Support - Bügel - Morsetto - Soporte - Beugel - Estribo	x	x
22	31654	Eperon - Leg - Stütze - Puntone - Espolon - Spoorstang - Apolo	x	x
23	33762	Clips - Clip - Cli p - Clips - Circlips - Veering - Grampos	1	1
24	42008	Clips - Clip - Cli p - Clips - Circlips - Veering - Grampos	x	x
28	30630	Couronne 40x4 - Hoe wheel 40x4 - Kranz 40x4 - Fresa 40x4 - Corona doble - Frees - Coroa	x	x
29	30636	Couronne D. 40x4 - R/H Hoe wheel 40x4 - Kranz R. 40x4 - Fresa Dx40x4 - Corona D. - Rechterfrees - Coroa D	x	x
30	30637	Couronne G. 40x4 - L/H Hoe wheel 40x4 - Kranz L. 40x4 - Fresa Dx40x4 - Corona L. - Linkerm frees - Coroa E.	x	x
31	203-8-40	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	x	x
32	Z53.8	Ecrou - Nut - Mutter - Dado - Tuercia - Moer - Porca	x	x
33	30649	Disque protège-plantes plastique - Disc - Schutzscheibe - Dischi - Disco - Schijff - Disco	x	x
	30641	Disque protège-plantes métall - Disc - Schutzscheibe - Dischi - Disco - Schijff - Disco	x	x
34	30820	Couronne 40x4 - Hoe wheel 40x4 - Kranz 40x4 - Fresa 40x4 - Corona doble - Frees - Coroa	x	x
35	30832	Outils D. 40x4 - R/H Hoe tool 40x4 - Werkzeug R. 40x4 - Fresa Dx40x4 - Cuchilla D. - Rechtermes - Utensilio D.	x	x
36	30833	Outils G. 40x4 - L/H Hoe tool 40x4 - Werkzeug L. 40x4 - Fresa Dx40x4 - Cuchilla L. - Linkermes - Utensilio E.	x	x
37	30653	Moyeu - Hub - Nabe - Mozzo - Eje - Naaf - Cubo de roda	x	x
38	30827	Couronne G. 40x4 - L/H Hoe wheel 40x4 - Kranz L. 40x4 - Fresa Dx40x4 - Corona L. - Linkerm frees - Coroa E.	x	x
39	30818	Moyeu G. - Hub L/H - Nabe R. - Mozzo DX - Eje - Naaf - Cubo de roda	x	x
40	30826	Couronne D. 40x4 - R/H Hoe wheel 40x4 - Kranz R. 40x4 - Fresa Dx40x4 - Corona D. - Rechterfrees - Coroa D	x	x
41	30817	Moyeu D. - Hub R/H - Nabe R. - Mozzo DX - Eje - Naaf - Cubo de roda	x	x
46	31493	Goupille - Pin - Splint - Coppiglia - Pasador - Borgpen - Pino	x	x
47	Z03.08.50	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	x	x
48	30809	Vis - Screw - Schraube - Vite - Tornillo - Schroej - Parafuso	6	6
49	Z53.6	Ecrou - Nut - Mutter - Dado - Tuercia - Moet - Porca	6	6
58	Z08.LioN	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	x	x
59	33902	Ressort - Spring - Feder - Molla - Muelle - Veer - Mola	x	x
60	33419	Cavalier - Pin - Achse - Permo - Eje - Wielas - Eixo	x	x
61	33425	Ensemble roue avant - Carrying wheel - Sotz Transporttrad - Ass. ruote - Conjunto ruedas - Wiel montage - Conjunto de rodas	x	x
62	38022	Roue - Wheel - Rad - Ruota - Rueda - Wiel - Rodas	x	x
63	Z08.Li4N	Rondelle - Washer - Scheibe - Rondella - Arandela - Ring - Anilha	x	x

De BON fonctionnement

Avant toute intervention sur la machine, le moteur doit être arrêté, le fil de bougie déconnecté. Ne jamais mettre le carburant dans le moteur brûlant, attendre son refroidissement, utiliser un entonnoir ou autre pour éviter les éclaboussures.

PREPARATION (se reporter à la notice du moteur)

• Le moteur est livré sans huile. Il convient de mettre une huile détergente de bonne qualité et de type i0w3o. À l'aide d'un tournevis, retirer le bouchon, remplir en versant lentement. Le moteur étant à l'horizontal.
• Remplir le réservoir avec de l'essence sans plomb octane 98 sans aller jusqu'au débordement. En cas d'éclaboussure, essayez avec un chiffon.

Demarrage du moteur

Avant de lancer le moteur, s'assurer que personne ne se trouve dans la zone dangereuse des outils, ni à proximité du moteur. Se placer derrière la machine. Ouvrir le robinet d'essence, s'il y a lieu, mettre la manette du moteur sur «START» ou «CHOKE», faire de même avec la manette d'accélération au mancheron. Saisir la poignée du lanceur et tirer énergiquement pour passer la compression du moteur. Lorsque le moteur tourne, ramener la manette du moteur sur «RUN» ou «MINI » et régler la vitesse avec la manette d'accélération.

Lorsque le moteur est chaud, amener la manette du moteur à mi-course pour le démarrer.

On arrêté le moteur en plaçant la manette d'accélération au mancheron sur « STOP » ou en appuyant sur le bouton coupe-circuit s'il y a lieu.

Pour toutes les opérations d'entretien ou de contrôle, le moteur est arrêté, le fil de bougie déconnecté.

Entretien machine

• Contrôler périodiquement le serrage des boulons et des vis.
• Après chaque utilisation, la machine est nettoyée soigneusement. Laver au jet d'eau sans le diriger directement sur le moteur. Eviter le nettoyeur haute-pressure.
• Enlever herbes, racines, terre sur les outils et carter.
• Le carter de réduction est graissé en usine. Il ne nécessite aucun entretien.

Entretien moteur

(se reporter à la notice du moteur)

• Contrôler le niveau d'huile avant chaque utilisation. -La première vidange s'effectue après 5 heures d'utilisation, ensuite toutes les 25 heures, la vidange s'effectue moteur chaud.
• Contrôler l'état du filtre à air. Nettoyer la cartouche toutes les 25 heures d'utilisation en tapotant doucement sur une surface plane. La replacer si nécessaire.
• Contrôler l'état propre du moteur. Nettoyer régulièrement les ailettes de refroidissement ainsi que tous les endroits obstrués par la poussière ou l'herbe.
• Contrôler régulièrement l'état de la bougie ainsi que les électrodes.

Maintenance

Si ces instructions ne sont pas suivies scrupuleusement, il pourrait en résulter des accidents corporels ou matériels, de même que la suppression de la garantie.

• Ne faites pas tourner le moteur dans un local clos. Les gaz d'échappement contiennent un monoxyde de carbone, gaz inodore et mortel.
• Des modifications non agrées de cette machine ou de ce moteur et sont utilisations pour des applications inappropriées poursaient dégrader son fonctionnement, sa sécurité d'emploi et sa durée de vie. N'utilise que des pieces de rechange approuvées.
• N'utilisez pas le moteur sans pot d'échappement ou sans filtre à air.
• Ne remplissez pas le réservoir d'essence lorsque le moteur est en marche, laissez refroidir le moteur 2 minutes avant de faire le remplissage.
• Essuyez toute l'essence répandue avant de mettre le moteur en marche. L'essence étant un liquide hautement inflammable, éloignez toute source d'incendie : cigarette, allumette, braise, etc... Ne utilisez pas le moteur dans les zones boisées, broussailleuses ou sur des terrains couverts d'herbes sèches, si le pot n'est pas muni d'un pare-étincelles.
• Avant toute intervention sur le moteur ou la machine, débranchez le câble de la bougie.

Sécurité des personnes

• Ne laissez personne utiliser la machine sans lui avoir donné au préalable des instructions correctes. - Éloignez les gens, enfants et animaux de la machine en cours d'utilisation.
• Écartez les mains et les pieds des organes brûlants ou en mouvement.
• Ne restez pas devant l'appareil et à proximité des outils lorsqu'ils tournent.
• Libérez la zone de travail de tout objet qui pourrait être happé ou projeté.
• Arrêtez le moteur lorsque vous quittez la machine, même un court instant. Mettez des chaussures robustes et un pantalon long.

Lorsque le motobineuse est équipée d'outils de travail supplémentaires, largeur 78 cm (Repère A), il est obligatoire de monter les capots protecteurs.

ATTENTION/DANGER: Lire le manuel d'utilisation avant l'utilisation de la machine.

Débrancher le fil de bougie avant toute intervention d'entretien ou de réparation.

Pour inspection ou maintenance, retirez le câble.

Éloigner toute personne de la zone dangereuse.

Equipement de protection des yeux et des oreilles requis

Equipment for eye and ear protection required Gehörshutz und Schutzbrillen erforderlich

Marche avant Forward

Vorwartsgang Avant Marcha delanteras

Werkstand vooruit Marcha à fremte

Marche arrière Reverse

Rückwartsgang Retro marcia Marcha atras

Werkstand Retour Marcha atras

ACCESSIONS ADAPTABLES - OPTIONAL ACCESSORIES - ADAPTIERBARE ZUBERHÖRTEILE
18660		Buttoir à ailes fixes avec attelage Ridger with linkage Häufelpflug mit Zugvorrichtung
18655		Buttoir à ailes régables avec attelage Ridger with adjustable Häufelpflug verstellbar mit Zugvorrichtung
30921		Paire de roues métalliques à crampons Ø 310 Pair of metallic wheels with cramps Ø 310 Eisenräder mit Stollen Ø 0,31 m
18685		Buttoir à ailes fixes avec attelage + Paire de roues métalliques à crampons Ø 310 Ridger with linkage + Pair of metallic wheels with cramps Ø 310 Häufelpflug mit Zugvorrichtung + Eisenräder mit Stollen Ø 0,31 m
30949		Buttoir à ailes régables avec attelage + Paire de roues métalliques à crampons Ø 310 Ridger with adjustable + Pair of metallic wheels with cramps Ø 310 Häufelpflug verstellbar mit Zugvorrichtung + Eisenräder mit Stollen Ø 0,31 m
18394		Jeu de couronnes 6 outils "jardinier" 30 x 5 Set of milling-cutters 6 tools type "garderer" Hacksterne 6 Messer (Gardentyp)
30885		Paire de couronnes simples soudées 40x4 avec jeu de rallonges de capots protecteurs Pair of single welded milling-cutters 40x4 with set of extension for protective bonnets Hacksterne einfach 40x4 gewachsen mit Abdeckhauben
30905		Paire de couronnes simples rivées 40x4 avec jeu de rallonges de capots protecteurs Pair of single riveted milling-cutters 40x4 with set of extension for protective bonnets Hacksterne einfach 40x4 genietet mit Abdeckhauben

EC DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITE CE

EG-KONFORMITATSERKLARUNG DICIHIARAZIONE DI CONFORMITA'CEE

EG-VERKLARING VAN OVEREENSTEMMING • DECLARACION DE LA CE DE CONFORMIDAD

EU-SAMSVARSERKL/ERING EG-FORSAKRAN OM OVERENSSTAMMELSE

EU-KONFORMITETSERKL/ERING VAKUUTUS YHDENMUKAISUUDESTA EU-DIREKTIIVIN KANSSA

DECLARACAO CE DE CONFORMIDADE AHANZH SYMMOPH2E ES PROHLASENIO SHODE

La société La société Die Firma La société Het bedrijf La société Firmact

PILOT 88

11 rue Jules Ferry - 88200 Remiremont

(France)

Atteste que la motobineuse a un moteur thermique

La procédure appliquée pour l'évaluation de la conformité :

11 rue Jules FERRY - 88200 REMIREMONT

(France)

Atteste que le motoculteur a moteur thermique

11 rue Jules FERRY - 88200 REMIREMONT

(France)

Atteste que le motoculteur à moteur thermique

Série * Apt0uoi npayoyn. voir plaque constructeur * sticker * Herstellersaufkleber siehen.

Engine * Moteur * Motor * Motore * Motor * Motor * Motor

Motor Motor Moottori Motor Kivinipac Motor :. HONDA GC 160-3,7 kW

Conforms to the specifications of directives Est conforme aux specifications des directives Entsprit den anforderungen der richtlinie · E' conforme alle

kansaa * Esta Conforme as especifica-oes da directiva * Eivai kataoekovoevo oouoov a e ta oocn oonntia Je ve shode s pozadavky

smemic :

11 rue Jules Ferry - 88200 Remiremont

(France)

Atteste que le motoculteur a moteur thermique

Série * Apt0o0 non papaywyno... voir plaque constructeur * sticker * Herstellersaufkleber sieh.

Engine Moteur Motor Motore Motor Motor Motor

Motor Motor Moottori Motor Kivntnpac Motor.. HONDA GX 160-4 kW

Conforms to the specifications of directives Est conforme aux specifications des directives Entspricht den anforderungen der richtlinie E' conforme alle spezifiche delle dirite · Valdoet aan de specifikaties van derrechtijnen · Es conforme con las espécificaciones de la directivas · Spesifikasjon i h. h. til direktv · Uppfyller specifikationerna i direktiven · Tilpasset specifikationerne i direktiv · On yhdenmukainen eu-direktiin vasettaman vaitimksen kansa · Ess Conforme as especificações da directa · Evua KATaKeuauoEvoo OoOovu ta ooc oepn oBntu · Je ve shode s pozadavky smemic:

E-mail: [e-mail] - Site internet: www.pilote88.fr
