PUBDRIVE2000 - Amplificateur audio APART - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance 3 canaux
Marque	APART
Modèle	PUBDRIVE2000
Usage prévu	Professionnel (bars, restaurants, clubs, centres sportifs)
Canaux	3 (gauche, droite, caisson de graves)
Puissance RMS (canaux G & D) sous 8 ohms	200 W (continu), 250 W (dynamique)
Puissance RMS (canal caisson) sous 8 ohms	450 W (continu), 550 W (dynamique)
Réponse en fréquence (G & D)	(70-120 Hz) - 40 kHz, +/-3 dB
Réponse en fréquence (caisson)	35 Hz - 120 Hz, +/-3 dB
Distorsion harmonique totale (DHT)	< 0,1% à demi-puissance (20 Hz - 20 kHz)
Rapport signal/bruit	> 100 dBA (22 Hz - 22 kHz)
Entrées	Mixte XLR/jack symétrique 20 kohms
Sorties enceintes	Speakon 4 contacts (1+/2+, 1-/2- en parallèle)
Sortie préampli / Entrée ampli	Cinch (RCA)
Fréquence de répartition (crossover)	Réglable pour canaux G & D
Limiteur	AP-Limiter® intégré (désactivable à l'intérieur)
Ventilation	2 ventilateurs à vitesse variable, très silencieux
Protections	Thermique, démarrage progressif
Montage	Rack 19" (2U) ou utilisation sur table
Alimentation électrique	230 V
Consommation (repos / max)	40 VA / 2200 VA
Dimensions (H x L x P)	134 x 483 x 482 mm
Poids	25 kg
Entretien et nettoyage	Nettoyage extérieur avec un chiffon sec ; éviter la poussière grâce aux ventilateurs à fonctionnement conditionnel
Sécurité	Protection thermique intégrée, démarrage progressif, mise à la masse par commutateur externe
Pièces détachées et réparabilité	Contacter le service après-vente APART pour les pièces de rechange ; conception robuste pour une utilisation 24h/24

FOIRE AUX QUESTIONS - PUBDRIVE2000 APART

Quelle est la puissance de sortie du PUBDRIVE2000 sur chaque canal ?

Les canaux gauche et droit délivrent 200 W RMS (continu) sous 8 ohms, et le canal caisson délivre 450 W RMS sous 8 ohms. En dynamique, ces valeurs montent respectivement à 250 W et 550 W.

Puis-je utiliser le PUBDRIVE2000 avec des enceintes de 2 ohms ?

Oui, le canal caisson accepte une charge de 2 ohms (puissance RMS de 1200 W), et les canaux gauche/droit acceptent jusqu'à 2,77 ohms (440 W RMS).

Comment régler la fréquence de coupure (crossover) ?

La fréquence de répartition pour les canaux gauche et droit est réglable à l'aide de potentiomètres situés à l'intérieur de l'amplificateur, accessibles après avoir retiré le panneau supérieur. Cette fonction permet d'ajuster la transition avec le caisson de graves.

Que fait l'AP-Limiter® intégré ?

L'AP-Limiter® est un limiteur étendu qui protège les enceintes en réduisant le gain lorsque le signal atteint un seuil critique. Il peut être désactivé via un commutateur interne pour les applications nécessitant une dynamique maximale.

Comment brancher plusieurs amplificateurs en parallèle ?

Chaque entrée dispose d'une sortie parallèle (XLR symétrique) permettant de renvoyer le signal à d'autres amplificateurs ou processeurs. Utilisez ces sorties pour chaîner plusieurs PUBDRIVE2000.

Le PUBDRIVE2000 est-il adapté à une utilisation en extérieur ?

Cet amplificateur est conçu pour un usage intérieur professionnel. Il n'est pas spécifiquement protégé contre l'humidité ou les intempéries. Pour une utilisation en extérieur, placez-le dans un endroit abrité et sec.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil et nettoyez le boîtier avec un chiffon doux et sec. Évitez les produits chimiques. Les ventilateurs à vitesse variable réduisent l'accumulation de poussière, mais un dépoussiérage périodique de l'intérieur par un professionnel est recommandé.

Quels types de câbles utiliser pour les enceintes ?

Utilisez des câbles avec connecteurs Speakon 4 contacts. Les pôles 1+ et 1- sont pour le signal principal, les pôles 2+ et 2- peuvent être utilisés pour un second signal ou pour le pontage. Assurez-vous que l'impédance totale corresponde aux spécifications.

L'amplificateur chauffe-t-il normalement ?

Oui, une certaine chaleur est normale. Les deux ventilateurs à vitesse variable s'activent automatiquement pour maintenir une température de fonctionnement sûre. Veillez à ne pas obstruer les grilles d'aération avant et arrière.

Que faire en cas de dysfonctionnement ou de protection activée ?

Vérifiez d'abord les connexions et l'impédance des enceintes. Si la protection thermique se déclenche, laissez refroidir l'appareil. En cas de panne persistante, contactez le service après-vente APART. Ne tentez pas de réparer vous-même l'intérieur.

MODE D'EMPLOI PUBDRIVE2000 APART

Le PUBDRIVE-2000 APart est un amplificateur de puissance 3 canaux de haute qualité et très performant, créé pour alimenter les enceintes satellites gauche et droite ainsi que les caissons de graves. L'amplificateur est conçu pour un usage professionnel en bars, restaurants, pubs, tavernes, clubs, centres sportifs et autres. Son robuste boîtier en métal peut facilement être monté en rack 19'' sinon il peut être employé comme amplificateur de table. L'élegante façade en aluminium est limpide et simple d'emploi.

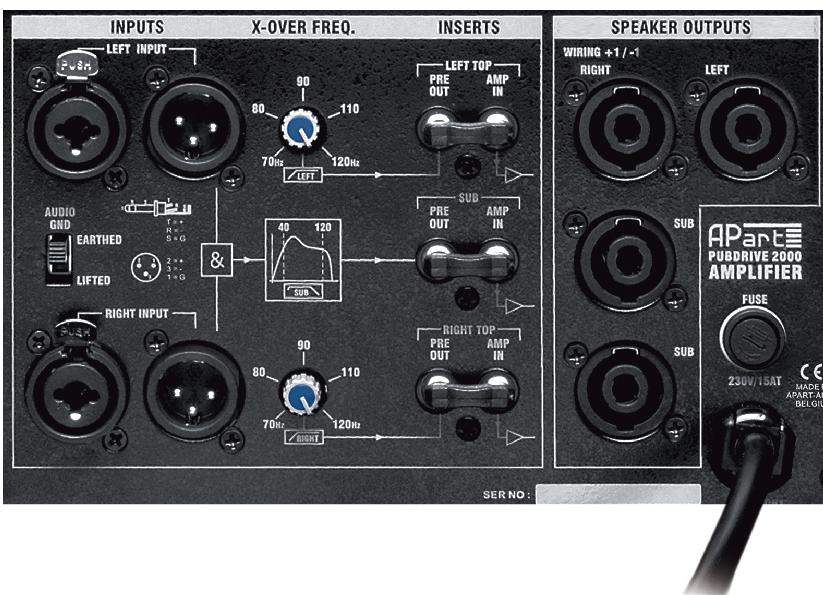

Toutes les fonctions concernant l'installateur sont disponibles à l'arrêt de l'amplificateur. Chaque entrée dispose d'une sortie parallèle pour renvoyer le signal à d'autres amplificateurs ou processeurs de signal. La fréquence de répartition (crossover) réglable pour les canaux gauche et droit permet au concepteur du système de créer une synergie sonore parfaite, quelle que soit l'application dans laquelle vous utilisez le PUBDRIVE-2000. La sortie du préampli et l'entrée de l'ampli permettent de renvoyer le signal traité à d'autres amplificateurs de puissance, d'insérer d'autres processeurs de son ou d'utiliser le PUBDRIVE-2000 juste comme amplificateur de puissance (la section crossover est court-circuitée mais les commandes de volume et les limiteurs (désactivables à l'intérieur) demeurent après l'entrée de l'ampli).

La conception du PUBDRIVE est basée sur les mêleurs composants sans aucun compromis. Uneénormepuisanceestoujoursdisponible, quellesque soientles enceintesqueyou alimentez. Lescanauxgaucheetdroidepoventaccepterdeschargesde2,7ohmsalorsque le canal pourcaisson degravesacceptesansproblèmeunechargede2ohms. L'amplificateur estéquipéde2ventilateursàvitessevariabletréssilencieuxqui ne fonctionnent que lorsquec'estnécessaire. Celaevite la poussière et la maintenance de l'amplificateur. L'alimentationélectrique surdimensionnéeavec circuit de protection thermique et démarragge progressif, ainsi queI'AP-Limiter®integréfont duPUBDRIVE-2000 un amplificateur àI'épreuve des pannes,24heures sur 24,7 jours sur 7!

L'amplificateur a été développé pour l'emploi en combinaison avec les caissons de graves SUB2200 - SUB2400 et les enceintes MASK APart. Avec cette philosophie, l'équipe d'ingénierie APart a créé deux systèmes standard : le PUBSET-1000 est constitué d'un amplificateur PUBDRIVE-2000 3 canaux, de deux caissons de graves passifs passe-bande SUB2200 et de quatre enceintes MASK6. Le PUBSET-2000 comprend l'amplificateur PUBDRIVE-2000 3 canaux complété par deux caissons de graves passifs passe-bande SUB2400 et quatre enceintes en bois MASK8.

Type	3 canaux
Entrée	Mixte XLRjack symétrique 20 kohms
Sortie de renvoi	XLR symétrique 20 kohms
Sortie pour enceinte	Speakon 4 contacts 1+ / 2+, 1-/2- câblés en parallèle
Puisance RMS de sortie (can. G & D)	En continu	Dynamique
8 ohms	200	250
4 ohms	320	420
2,77 ohms	440	700
Puisance RMS de sortie (can. caisson)
8 ohms	450	550
4 ohms	700	850
2 ohms	1200	1400
1 ohm		1700
Réponse en fréquence
G & D	(70-120 Hz) - 40 kHz, +/-3 dB
Caisson	35 Hz - 120 Hz, +/-3 dB
Fact. d'amortissement 8 Ω, f = 1 kHz
G & D	250
Caisson	300
Distorsion d'intermodulation (DIM)	60 Hz - 7 kHz, 4:1 Demi-puissance : 0,1%
Distorsion harmonique totale (DHT)	20 Hz - 20 kHz, Demi-puissance : 0,1%
Rapport signal/bruit (22 Hz - 22 kHz)	> 100 dBA
Sensibilité (vol. maximal)	0 dB
Sortie préampli	Cinch (RCA)
Entrée ampli	Cinch (RCA)
Limitsur	Limiteur étendu AP-limiter®
Suppression de masse	Par commutateur externe à l'arrière
Alimentation électrique	230 V
Consommation électrique
Au repos	40 VA
A puissance de sortie max.	2200 VA
A puissance créée maximale	4000 VA
Dimensions (H x L x P)	134 x 483 x 482 mm
Poids	25 kg
