Type de produit	Préamplificateur stéréo télécommandable
Marque	APART
Modèle	PIR7600
Dimensions (L x H x P)	483 x 44 x 275 mm
Poids	3,5 kg
Montage	Rack 19 pouces (1U)
Entrées ligne	6 entrées Cinch (RCA), niveau 500 mV, impédance 10 kohms
Entrées microphone	2 entrées micro symétriques (Jack avant et Euroblock arrière) avec alimentation fantôme via cavalier interne
Entrée Micro 1 commutable	Mode Micro (-50 dB / 600 ohms), Ligne (-10 dB / 10 kohms), Téléphone (0 dB / 600 ohms)
Sorties stéréo	2 zones de sortie stéréo sur Euroblock symétrique, niveau 0 dB, impédance 100 ohms
Télécommande infrarouge (IR)	Télécommande IR fournie (réf. PIR-REM), récepteur IR inclus (PIR-REC), émetteur IR inclus (PIR-EMIT)
Télécommande filaire	Connexion RJ45 pour télécommande filaire
Fonctions télécommandables	Sélection source, volume général sortie 1, marche/arrêt, microphone tableau, coupure (mute)
Commande VOX	La voix sur Micro 1 coupe automatiquement les autres entrées
Coupure par contact	Contact en face arrière neutralise toutes les entrées ligne
Commandes de tonalité	Indépendantes pour micro et ligne
Sortie 12 V auxiliaire	Pour commander des amplificateurs externes ou autres équipements
Renvoi IR	Transmet les commandes IR à d'autres équipements
Accessoires inclus	Récepteur IR, émetteur IR, télécommande IR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Utiliser dans un environnement sec et tempéré. Ne pas exposer à l'humidité ou aux températures extrêmes.
Pièces détachées et réparabilité	Contacter le service après-vente APART pour toute réparation ou pièce détachée.

FOIRE AUX QUESTIONS - PIR7600 APART

Comment connecter un microphone au PIR7600 ?

Utilisez l'entrée Micro 1 ou Micro 2. Pour Micro 1, vous pouvez utiliser la prise Jack avant ou l'Euroblock arrière. Pour Micro 2, utilisez l'Euroblock arrière. L'alimentation fantôme est disponible via un cavalier interne à activer. Sélectionnez le bon mode (Micro, Ligne ou Téléphone) sur Micro 1 selon votre source.

Comment utiliser la fonction VOX ?

La fonction VOX (Voice Operated Exchange) permet à l'entrée Micro 1 de couper automatiquement toutes les autres entrées lorsqu'un signal vocal est détecté. Aucun réglage supplémentaire n'est nécessaire, elle est activée par défaut. Pour désactiver, consultez le cavalier interne (non documenté).

Quels câbles sont nécessaires pour la télécommande IR ?

Le récepteur IR (PIR-REC) et l'émetteur IR (PIR-EMIT) se connectent via des mini-jacks. La télécommande est sans fil. Pour le renvoi IR, reliez l'émetteur à un autre équipement.

Comment brancher un amplificateur externe ?

Utilisez les sorties stéréo Euroblock (2 zones). Le niveau de sortie est de 0 dB / 100 ohms. Vous pouvez également utiliser la sortie 12 V auxiliaire pour commander la mise en marche de l'amplificateur.

Puis-je utiliser des enceintes directement sur le PIR7600 ?

Non, le PIR7600 est un préamplificateur, il ne possède pas d'amplification de puissance. Vous devez le connecter à un amplificateur de puissance externe.

Comment effectuer une mise à jour ou réinitialiser l'appareil ?

Aucune mise à jour n'est prévue. Pour une réinitialisation, débranchez l'alimentation quelques minutes. Si le problème persiste, contactez le service après-vente.

Quelles sont les dimensions exactes du PIR7600 ?

Les dimensions sont de 483 mm de largeur (standard rack 19 pouces), 44 mm de hauteur (1U) et 275 mm de profondeur. Le poids est de 3,5 kg.

Comment nettoyer le préamplificateur ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de produits liquides, abrasifs ou de solvants. Débranchez l'appareil avant le nettoyage.

Est-il possible de commander le volume à distance ?

Oui, la télécommande IR ou filaire permet de contrôler le volume général de la sortie 1. Utilisez les touches montée/descente de volume.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande (non fournies?). Assurez-vous que le récepteur IR est correctement branché et que la ligne de vue est dégagée. Testez la télécommande filaire via RJ45. Si le problème persiste, contactez le support APART.

MODE D'EMPLOI PIR7600 APART

Le PIR7600 est un préamplificateur stéréo télécommandable.

Il convient très bien à de nombreuses applications telles que salles de réunion, salles de conseil, clubs, bars, restaurants, audiovisuel,... en bref toute application qui nécessite un préamplificateur pouvant être contrôlé à distance, soit par télécommande IR, soit par fermeture de contact.

Il possède 6 entrées ligne et 2 entrées micro (alimentation fantôme disponible via un cavalier interne). L'entrée microphone 1 peut être basculée en entrée de niveau microphone, ligne ou téléphone et coupe toutes les autres entrées par action de la voix (VOX). Une coupure par fermeture de contact en face arrêté neutralise toutes les entrées ligne.

Des commandes indépendantes de tonalité et de volume sont disponibles en standard pour les entrées microphone et ligne. Le préamplificateur est équipé de 2 zones de sortie stéréo.

Les fonctions suivantes peuvent être contrôlées via la télécommande filaire ou infrarouge (IR) :

• Sélection de la source (directe ou via défilement haut/bas)
• Volume général de sortie 1
• Système on / off
• Microphone tableau
• Coupure (Mute)

La sortie de courant de télécommande 12 V vous permet de piloter des amplificateurs externes ou d'autres équipements électroniques. Le renvoi d'IR fait passer la commande IR à tout autre équipement. Le récepteur IR, l'émetteur IR et la télécommande IR sont fournis.

Tout cela fait du PIR7600 votre solution de système idéale à un prix agréable !

PIR-EMIT

PIR-REC

Entrées Ligne 1

Ligne 2-6

Micro 1

Euro Block symétrique 0 dB, 20 kohms

Cinch (RCA), 500 mV, 10 kohms

Avant : Jack symétrique -50 dB / 600 ohms

Arrière : Euro Block symétrique -50 dB / 600 ohms (Mic),

-10 dB / 10 k (Ligne), 0 dB / 600 ohms (Tél.)

Avant : Jack symétrique -50 dB / 600 ohms

Arrière : Euro Block symétrique -50 dB / 600 ohms

Euro Block symétrique 0 dB / 100 ohms

Mini-jack, capteur IR inclus (Réf. PIR-REC)

Mini-jack, émetteur IR inclus (Réf. PIR-EMIT)

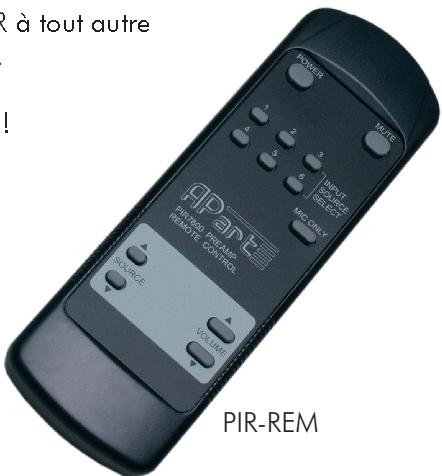

Inclus (Réf. PIR-REM)

RJ45

44 × 483 × 275 mm

3,5 kg
