Type de produit	Enceinte acoustique passive
Marque	ADVANCE
Modèle	EL-300
Série	Élysée
Technologie brevetée	BSW (Breaking Stationary Wave) - tige d'acier avec ove en caoutchouc semi-réverbérant
Finition du coffret	Bois naturel ou laque piano
Type de câblage	Mono-câblage ou bi-câblage (retirer les straps en bi-câblage)
Bornes	Bornes repérées acceptant différents types de connecteurs
Placement recommandé	Ne pas placer contre un mur, ni dans un angle, ni directement sur le sol ; utiliser les pointes de découplage fournies
Orientation des haut-parleurs	Haut-parleurs de grave dirigés face à face (intérieur)
Modèle associé	EL-200 (peut être utilisé horizontalement comme enceinte centrale avec socle)
Accessoires fournis	Pointes de découplage, socle pour EL-200 (selon modèle)
Garantie	5 ans à partir de la date d'achat du premier propriétaire (valable dans le pays d'origine, nécessite facture originale)
Entretien	Chiffon à poussière pour bois naturel ; chiffon doux et humide pour laque piano ; aspirateur pour la grille
Précautions	Ne pas utiliser de produits nettoyants agressifs ; ne pas exposer à l'humidité ou aux liquides

FOIRE AUX QUESTIONS - EL-300 ADVANCE

Qu'est-ce que le système BSW et comment fonctionne-t-il ?

Le système BSW (Breaking Stationary Wave) est une technologie brevetée par Advance Acoustic. Il se compose d'une fine tige d'acier servant de ressort, au bout de laquelle est fixé un ove en caoutchouc semi-réverbérant. Lorsque la pression interne dans l'enceinte augmente (basses fréquences puissantes), l'ove oscille, modifiant la trajectoire des ondes internes et empêchant la formation d'ondes stationnaires. Cela permet une reproduction plus naturelle des médiums et aigus.

Comment câbler les enceintes en bi-câblage ?

Pour un bi-câblage, il faut retirer les straps qui relient les bornes rouges (+) et les bornes noires (-). Utilisez deux câbles distincts pour relier l'amplificateur aux bornes haute fréquence et basse fréquence de l'enceinte. Veillez à respecter la polarité (+ et -) pour éviter une image sonore de faible qualité.

Quel est le placement recommandé pour les enceintes EL-300 ?

Placez les enceintes de manière à ce que les haut-parleurs de grave soient dirigés face à face (vers l'intérieur). Évitez de les coller contre un mur, dans un angle, ou directement sur le sol. Utilisez les pointes de découplage fournies. Si la pièce est réverbérante et les murs latéraux éloignés de plus d'un mètre, vous pouvez inverser la position.

Quelle est la durée de la garantie et comment en bénéficier ?

La garantie Advance Acoustic est de 5 ans à partir de la date d'achat du premier propriétaire, à condition que les enceintes aient été achetées chez un revendeur agréé. Elle protège contre les défauts de fabrication. Pour toute demande de service, une copie dûment datée de la facture originale doit être présentée. La garantie n'est valable que dans le pays d'origine de l'achat.

Comment nettoyer les enceintes sans les abîmer ?

Pour les finitions bois naturel, utilisez régulièrement un chiffon à poussière. Pour la laque piano, passez un chiffon doux et humide pour enlever les traces de doigts. Nettoyez délicatement la grille à l'aide d'un aspirateur. N'utilisez jamais de produits nettoyants ou de produits à polir, ils pourraient endommager les surfaces.

Que faire si un objet ou un liquide pénètre dans l'enceinte ?

Débranchez immédiatement l'enceinte et contactez un technicien qualifié. N'essayez pas d'ouvrir l'appareil vous-même. La pénétration d'objets ou de liquide est une cause de dommages non couverte par la garantie.

Puis-je utiliser l'enceinte EL-300 comme enceinte centrale ?

L'enceinte EL-300 est conçue pour une utilisation verticale avec les haut-parleurs de grave face à face. Pour une utilisation horizontale (comme enceinte centrale), le modèle EL-200 est prévu avec un socle fourni. L'EL-300 n'est pas destinée à cet usage.

Quelle est la différence entre mono-câblage et bi-câblage ?

En mono-câblage, un seul câble relie l'amplificateur à l'enceinte, et les straps relient les bornes haute et basse fréquence. En bi-câblage, on utilise deux câbles séparés (un pour les hautes fréquences, un pour les basses) après avoir retiré les straps. Le bi-câblage peut améliorer la séparation des fréquences et la clarté sonore.

Comment éviter les ondes stationnaires dans la pièce ?

Le système BSW intégré aux enceintes EL-300 réduit les ondes stationnaires internes. Pour la pièce, évitez de placer les enceintes dans des angles ou contre des murs. Utilisez les pointes de découplage pour isoler les enceintes du sol. Si nécessaire, orientez légèrement les enceintes vers l'intérieur de la zone d'écoute.

Que faire en cas de dommage pendant le transport ?

Si vous pensez que vos enceintes ont été endommagées pendant le transport, contactez immédiatement votre revendeur. Conservez le carton et les accessoires d'emballage d'origine pour toute réclamation. Les dommages survenus lors de la livraison ne sont pas couverts par la garantie.

MODE D'EMPLOI EL-300 ADVANCE

Enceintes acoustiques audiophiles

Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE.

Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

ATTENTION: afin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.

Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc., de réemballer dans son emballage d'origine votre appareil.

Toutes les consignes de sécurité et instructions quant à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage futur de votre produit

TENEZ COMPTE des alertes

Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.

Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.

Votre appareil ne doit pas être utilisé près d'un point d'eau ou dans un environnement trop humide.

Ventilation

Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.

Sources de chaleur

Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.

Alimentation electrique

Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.

Massé et polarité

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.

Protection du CORDON secteur

Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.

Nettoyage

Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.

AUTRES sources d'alimentation

Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.

Période d'inutilisation

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.

Penetration d'objets ou de liquide

Des précautions doivent être prises afin d'empêcher la pénétration d'objets ou de liquide à l'intérieur de votre appareil.

Dommages necessitant une intervention

Votre appareil doit être dépanné par une personne qualifiée quand:

• La prise d'alimentation ou son cordon a subi une déterioration, ou
• Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
• Voiture appareil a pris la pluie, ou
• Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quand à ses performances habituelles, ou
• Voiture appareil est tombé ou son capot a été endommagé.

Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

Advance Acoustic a étudié, attentivement, les mouvements et la pression de l'air, générée par le haut-parleur de grave, à l'intérieur des enceintes acoustiques qu'elles soient de type clos ou bass-reflex. Nous avons constaté qu'aux basses fréquences, il se crée à l'intérieur des enceintes acoustiques des résonances parasites.

Malgré les différents matériaux insonorisants fixés sur les faces internes des enceintes acoustiques, il subsiste de nombreuses réflexions qui ont tendance à se regrouper toujours aux mêmes endroits dans l'enceinte ; ce sont les ondes stationnaires.

Ces ondes stationnaires, dotées d'une grande énergie, diminuent les performances musicales, car elles perturbent la reproduction des basses fréquences, et par voie de conséquence, altèrent le registre médium aigu. Ces ondes stationnaires diminuent également la rigidité de l'ébenisterie dans son ensemble.

Pour solutionner ces problèmes, les constructeurs d'enceintes de qualité réalisent des ébénisteries, dont les panneaux de bois sont d'une épaisseur et un système de cloisonnement interne rigidifie l'ensemble du coffret. Ces solutions sont efficaces et nous les avons adoptées, malgré tout, pour Advance Acoustic, elles ne sont pas suffisantes et le problème reste entier, même en réalisant des enceintes aux parois non parallélées et en décalant la position du haut-parleur de grave.

La solution serait d'avoir des parois mobiles qui, en variant de position, permettraient de modifier la distance entre toutes les parois de l'enceinte, ce qui modifierait les réflexions et empêcherait la formation d'ondes stationnaires.

Malheureusement cette technique est irréalisable, puisque la base d'une bonne enceinte acoustique est d'avoir un coffret le plus rigide possible.

Pour éliminer ce problème, Advance Acoustic a mis au point le système BSW (Breaking Stationary Wave). Ce système est constitué d'une fine tige d'acier, servant de ressort, au bout de laquelle est fixé un ove en caoutchouc semi-réverbérant.

Le fonctionnement du système BSW (Breaking Stationary Wave) est très simple, plus les fréquences sont basses et puissantes, plus la pression interne dans l'enceinte acoustique va augmenter, et faire entrer l'ove en oscillation, changeant ainsi la trajectoire des ondes internes.

Les différentes positions de l'ove sont infinies, ce qui permet de modifier sans cette, la distance entre les ondes de pression et les parois de l'enceinte, interdisant la création d'ondes stationnaires.

Avantages :

L'oeuf et son axe ne génèrent aucun bruit, ni aucune vibration parasite.

Le système BSW (Breaking Stationary Wave) est un véritable asservissement acoustique.

Les performances dans les fréquences basses sont inégalées.

La reproduction du medium aigu est plus naturelle, grâce à la maîtrise de la reproduction des fréquences graves.

En observant la figure A, on observe le principe de formation des ondes stationnaires.

La figure B met en évidence le fonctionnement de l'ove qui modifie continuellement la propagation et le trajet des ondes de pression dans l'enceinte elle-même. La figure C montre la position inverse de l'ove.

Les figures B et C montrent qu'il n'y a pas de formation d'ondes stationnaires.

ABC, représentent les ondes de pression.

DEF, représente les ondes réfléchies.

La gamme d'enceintes acoustiques Élysée perpétue l'engagement de longue date d'Advance Acoustic envers la reproduction fidèle du son.

Deballage des enceintes

Si vous pensez que vos enceintes acoustiques aient été endommagées pendant le transport, contactez immédiatement votre revendeur. Conservez le carton et les accessoires d'emballage.

Placement des enceintes acoustiques

L'influence du placement des enceintes acoustiques dans votre salon est importante. Un bon placement permet de maîtriser les défauts provenant de la pièce elle-même, et d'éviter des réflexions acoustiques génantes. Nous vous conseillons de ne pas placer vos enceintes acoustiques contre le mur situé à l'arrière des enceintes, ni dans un angle de la pièce, ni directement sur le sol (nous vous conseillons d'utiliser les pointes de découplage fournies à cet effet).

Des surfaces réfléchissantes situées à proximité des enceintes peuvent avoir des effets négatifs sur la qualité de l'image stéréo. Si tel est le cas, essayez d'orienter les enceintes légèrement vers l'intérieur de la zone d'écoute jusqu'à atteindre le meilleur son.

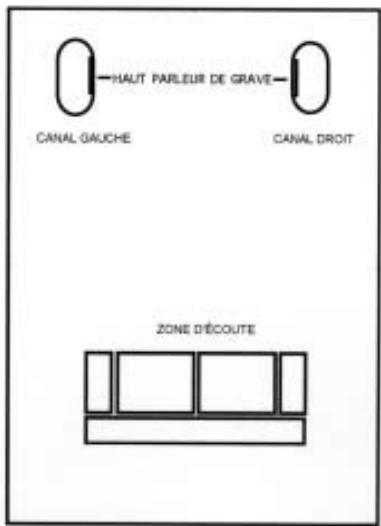

Les enceintes acoustiques EL-300 doivent avoir les hauts-parleurs de grave dirigés vers l'intérieur,

c'est-à-dire face à face. Dans certains cas de pièce réverbérante et dont les murs latéraux sont éloignés de plus d'un mètre des enceintes, il est possible d'inverser la position des enceintes. Nous vous conseillons de faire le test attentivement sur plusieurs disques.

L'enceinte acoustique EL-200, ne doit pas être utilisée directement sur le sol mais posée sur un pieds ou sur une étagère stable et exempte de vibrations.

Pour utiliser l'enceinte acoustique EL-200 horizontalement (par exemple comme enceinte centrale), veuillez utiliser le socle fourni.

Cablage du système

Vérifiez que tout le matériel est éteint avant de commencer les branchements.

Pour le branchement des enceintes acoustiques, utilisez un câble de qualité avec repérage de polarité. L'extrémité du câble dotée d'une rayure ou autre repère indique généralement le côté positif (c'est-à-dire le +).

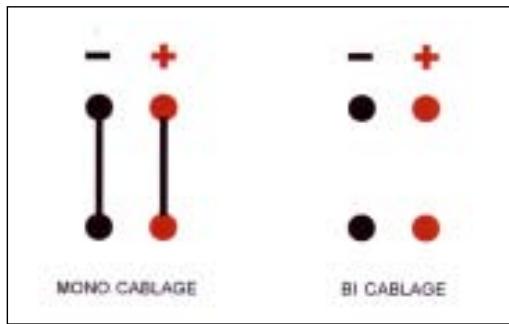

MONO et bicablage

En mono câblage, il est nécessaire de laisser les « straps » qui relient les bornes rouges (+) et de laisser les « straps » qui relient les bornes noires (-)

En bi câblage, il est nécessaire d'ôter les « straps » qui relient les bornes rouges (+) et les bornes noires (-)

Si vous le souhaitez, contactez votre revendeur

Agree Advance Acoustic afin d'obtenir des informations sur le câblage des enceintes et les branchements possibles.

Les enceintes ont des bornes repérées qui acceptent différents types de connecteurs.

IMPORTANT : N'inversez pas les pôles (par exemple, + au lieu du - ou - au lieu du +) lors des branchements.

Sinon, vous obtiendrez une image sonore de faible qualité et une mauvaise reproduction des graves.

Pour obtenir le service sous garantie

Pour bénéficier de la garantie, nous vous prions de contacter votre revendeur agrée pour obtenir la remise en état de vos enceintes acoustiques.

Le bénéfice de la garantie n'est valable que dans le pays d'origine de l'achat.

La garantie protège le propriétaire original et tous les propriétaires suivants pendant une durée de 5 ans à partir de la date d'achat du premier propriétaire et à condition que les enceintes acquises de la série Élysée aient été achetées chez un revendeur agréé Advance Acoustic. Une copie dûment datée de la facture originale

doit être représentée lors de toute demande de service pendant la durée de la garantie.

Qu'est-ce qui est protégé par la garantie

Sauf mentions telles que stipulées ci-après, la garantie Advance Acoustic protège contre tout défaut de fabrication.

Les conditions suivantes ne sont pas couvertes par la garantie :

• Les dommages dus aux accidents.
• Un mauvais usage.
• La modification ou la négligence du produit.
• Les dommages survenus lors de la livraison.
• Les dommages survenus suite au manquement aux instructions inscrites dans le livre accompagnant. Les dommages, résultats de réparations, faites par du personnel non autorisé par Advance Acoustic.
• Les dommages causés par l'installation de pièces non conformes aux specifications d'Advance Acoustic.
• Les appareils utilisés à des fins autres que domestiques.
• Les appareils utilisés à des fins autres que celles pour lesquelles ils sont prévus.
• Toutes réclamations basées sur une fausse déclaration de la part du vendeur.
• Les produits vendus « tels quels » ou en vente dite finale ou les coûts reliés à l'installation, la désinstallation ou la réinstallation de l'appareil.
• La responsabilité d'Advance Acoustic se limite à la réparation ou au remplacement, à notre discrétion, de tout composant défectueux et ne doit pas comprendre les dommages accidentels.
• Advance Acoustic se réserve le droit de remplacer un modèle arrêté en fabrication par un modèle de valeur comparable. Tout appareil ou composant de remplacement peut être neuf ou remis à neuf.

Entretien des enceintes acoustiques

Les coffrets de la gamme Elysée existent en deux finitions :

1) En bois naturel qui ne nécessite pas d'entretien particulier, comme pour les meubles, utilisez régulièrement un chiffon à poussière. 2) En laque à piano, vous pouvez passer un chiffon doux et humide pour ôter les traces de doigts ou la poussière. 3) Nettoyez délicatement la grille à l'aide d'un aspirateur.

REMARQUE: N'utilisez pas de produits nettoyants ni de produits à partir pour nettoyer les coffrets ou la grille.

Élysee speakers SYSTEM

In « Bi-wire », remove the red and the black terminal links.
