CCS 245 TOP - Chaudière à condensation ASTON THERMICA - Notice d'utilisation et mode d'emploi gratuit

Marque	ASTON THERMICA
Modèle	CCS 245 TOP
Type de produit	Chaudière à condensation
Dimensions (H x L x P)	450 x 610 x 600 mm
Alimentation électrique	230 V / 50 Hz
Alimentation gaz	Gaz naturel (H/L) ou B/P
Puissance nominale	24.5 kW
Type de brûleur	Brûleur atmosphérique en acier inoxydable
Type d'allumage	Allumage électronique automatique
Échangeur de chaleur	Corps en fonte à ailettes
Rendement	Élevé (condensation)
Régulation	Thermostat de régulation et horloge de programmation
Dispositifs de sécurité	Dispositif anti-refouleur, thermostat de sécurité, contrôle de flamme par ionisation
Raccordements	Départ et retour circuit chauffage 1" M, eau froide 1/2" M, départ ballon 3/4"
Pression de fonctionnement	1.5 bar (installation froide)
Version	CCS TOP (automatique avec programmateur)
Entretien	Nettoyage et maintenance périodiques par professionnel qualifié
Réparabilité	Pièces détachées d'origine, intervention par centre agréé
Utilisation	Chauffage central pour petites et moyennes installations

FOIRE AUX QUESTIONS - CCS 245 TOP ASTON THERMICA

Que faire si le pilote de la chaudière ne s'allume pas ?

Vérifiez d'abord que le robinet du gaz est ouvert. Assurez-vous que la chaudière est sous tension. Si la décharge d'allumage est absente ou s'il y a de l'air dans le conduit, maintenez le bouton enfoncé plus longtemps. Si le problème persiste, faites appel à un technicien qualifié.

Pourquoi les radiateurs restent froids en hiver ?

Vérifiez que l'interrupteur été-hiver est en position hiver. Assurez-vous que le thermostat d'ambiance est réglé suffisamment haut et fonctionne correctement. Ouvrez les vannes des radiateurs et de l'installation. Si rien ne change, contactez un professionnel.

Que faire en cas d'odeur de gaz ?

N'actionnez aucun interrupteur électrique. Ouvrez portes et fenêtres, fermez le robinet de gaz, puis appelez immédiatement un technicien qualifié.

Comment allumer la chaudière ?

Pour la version TOP, ouvrez le robinet de gaz, réglez le thermostat sur la température souhaitée, mettez la chaudière sous tension et placez l'interrupteur en position marche. L'allumage se fait automatiquement.

Pourquoi la chaudière produit-elle de la condensation ?

Cela peut être dû à une obstruction de la cheminée, une section ou hauteur de cheminée inadaptée, ou une température de fonctionnement trop basse. Augmentez le réglage du thermostat ou faites contrôler la cheminée par un professionnel.

Comment procéder à un arrêt prolongé de la chaudière ?

Fermez le robinet de gaz, mettez l'appareil hors tension. Si l'installation n'est pas protégée par un antigel, vidangez le circuit pour éviter le gel.

Quelle est la pression d'eau recommandée ?

La pression doit être d'environ 1,5 bar lorsque l'installation est froide. En cas de baisse, faites l'appoint par un professionnel.

Comment entretenir la chaudière ?

L'entretien doit être réalisé périodiquement par un professionnel qualifié. Ne nettoyez pas la chaudière avec des produits inflammables et vérifiez régulièrement le conduit d'évacuation des fumées.

Que faire en cas de crépitement à l'allumage ?

Un crépitement peut indiquer une flamme défectueuse ou un débit de gaz insuffisant. Faites appel à un technicien pour vérifier et régler le brûleur.

Quels sont les différents modèles de la gamme CCS ?

La gamme comprend les modèles CCS (allumage manuel piezo), CCS TOP (allumage électronique avec programmateur) et CCSPK-TOP (équipement hydraulique complet). Les puissances disponibles sont 175, 245, 315 et 385.

MODE D'EMPLOI CCS 245 TOP ASTON THERMICA

Manuel d'utilisation

SOMMAIRE

PAGE

NORMES GENERALES 3

DESCRIPTION 7

COMPOSANTS PRINCIPAUX 8

DIMENSIONS 9

MISE EN MARCHE - ARRET 10

1. DEFAULTS DE FONCTIONNEMENT 17

... pour vous choisir, et nous vous remercions de la préférence que vous avez accordée à nos produits.

"ASTON TERMICA" est très active depuis de nombreuses années sur le marché italien et sur les principaux marchés étrangers dans les divers secteurs du chauffage.

L'Organisation ASTON TERMICA se vante tout particulièrement de la rapidité en matière d'assistance, conséquence logique d'un service constant assurant conseils et support aux clients et aux utilisateurs en général.

POUR TOUT BESOIN, VEUILLEZ DONC VOUS ADRESSER A NOTRE AGENCE INDIQUEEE CONTRE.

AGENCE

Ville Département

Adresse

Telephone

Cachet

Pour l'installation et l'emplacement de la chaudière,

RESPECTER RIGOUREUSEMENT LES NORMES LOCALES

NORMES Generales

Le présent livre est une partie intégrante et essentielle du produit, et il devra être remis à l'utilisateur. Lire attentivement les instructions contenues dans ce livre car elles fournissent des indications importantes concernant la sûreté d'emploi. Conserver soigneusement ce livre pour toute consultation qui seendra nécessaire par la suite. Cet appareil devra être destiné uniquement à l'usage pour lequel il a été expressément prévu. Tout autre usage est à considérer impropre et par conséquent dangereux. Le constructeur décline toute responsabilité en cas d'éventuels dommages dérivant d'un usage impropre, incorrect et déraisonnable de l'appareil. Ne pas obstruer les grilles d'aspiration ou de dissipation. En cas de panne et/ou de mauvais fonctionnement de l'appareil, le désactiver, en évitant toute tentative de réparation ou d'intervention directe. S'adresser exclusivement à des professionnels qualifiés. L'éventuelle réparation des produits ne devra être effectuée que par un centre après-vente agréé par le constructeur en utilisant exclusivement des pièces détachées d'origine. Le non-respect de ces règles peut compromettre la sécurité de l'appareil. Pour garantir les performances et le bon fonctionnement de l'appareil, il est indispensable de suivre scrupuleusement les indications du constructeur et faire effectuer l'entretien périodique de l'appareil par des professionnels qualifiés. Si vous décidez de ne plus utiliser l'appareil, il faudra neutraliser les pièces susceptibles de générer des sources de danger potentielles. Livret: En cas de vente ou de transfert de l'appareil à un autre propriétaire ou bien en cas de déménagement, s'assurer toujours que le livre accompagne l'appareil de sorte que le nouveau propriétaire puisse le consulter. La transformation d'un gaz d'une famille (H/L ou B/P) en gaz d'une autre famille, qui peut même être effectuée lorsque la chaudière a déjà été installée, doit être réalisée uniquement par du personnel qualifié.

Avant de démarrer la chaudière, faire vérifier par du personnel qualifié

a) si les données indiquées sur la plaquette signalétique correspondent bien à celles du réseau d'alimentation du gaz, du courant et de l'eau; b) si le réglage du brûleur est compatible avec la puissance de la chaudière; c) si les conduits partant de la chaudière sont revêtus de gains thermoisolantes adaptées; d) le bon fonctionnement du conduit de fumée; e) si l'afflux d'air comburant et l'évacuation des fumées se font correctement d'après les normes en vigueur; f) si l'aération et l'entretien courant sont assurés lorsque la chaudière est placée entre des meubles.

Contrôler la pression de l'eau de l'installation sur l'hydromètre : lorsque l'installation est froide, l'instrument doit indiquer une valeur comprise dans les limites établies par le constructeur (1.5 bar) ; en cas de baisses de pression, s'adresser au personnel qualifié. Après chaque réouverture du robinet du gaz, attendre quelques minutes avant de rallumer la chaudière. Ne pas laisser la chaudière branchée en cas de non-utilisation prolongée ; débrancher les réseaux d'alimentation du gaz, de courant et de l'eau en agissant sur les robinets et les interrupteurs. Ne pas toucher les pièces de la chaudière qui se réchauffent en cours de fonctionnement ainsi que par la suite (pendant un certain temps). La présence d'enfants ou de personnes inexpertes dans le voisinage de la chaudière est par conséquent interdite. Ne pas faire gicler d'eau ou d'autres liquides sur la chaudière. Ne poser aucun objet sur la chaudière. Faire contrôler par des personnes qualifiées si l'installation électrique est bien adaptée à la puissance que l'appareil exige. Pour l'alimentation de la chaudière, l'utilisation d'adaptateurs à prises multiples ou de rallonges n'est pas admise ; il faut prévoir l'utilisation d'un interrupteur répondant aux normes de sécurité en vigueur. L'emploi d'appareils utilisant l'énergie électrique comporte le respect de règles fondamentales telles que :

ne pas toucher l'appareil lorsque des parties du corps sont mouillées ou si vous êtes pieds nus

ne pas tirer sur les câbles électriques - ne pas permettre que des enfants ou des personnes inexpertes utilisent l'appareil.

Le câble d'alimentation ne doit pas être remplacé par l'utilisateur mais par une personne qualifiée. S'assurer que l'installateur ait relié les écoulements de sécurité de la chaudière et du ballon à un dispositif d'évacuation. Dans le cas contraire, l'intervention des soupapes de suture provoquerait l'inondation des locaux, dont le constructeur ne saurait être responsable. S'assurer que les conduits de l'installation ne soient pas utilisés comme prises de terre pour d'autres installations; non seulement ils ne sont pas appropriés à cet usage mais ils pourraient provoquer de graves dégâts aux appareils qui y sont reliés (chaud., ballon, etc.). Interdire l'utilisation de la chaudière aux enfants ou aux personnes in expertes. Si vous décidez de désactiver définitivement la chaudière, faire effectuer les opérations de désactivation à des personnes qualifiées en vous assurant que les réseaux d'alimentation soient bien débranchés. Vérifier périodiquement le fonctionnement et le bon état du conduit d'évacuation des fumées. Ne pas nettoyer la chaudière avec des produits inflammables. Ne pas mettre de récipients contenant des produits inflammables dans le local où est située la chaudière. S'il y a des risques de gel, il faut prendre les mesures qui s'imposent, qui toutefois ne concernent pas le constructeur de la chaudière. La sécurité électrique de l'appareil n'est obtenue que par son raccordement à une installation de mise à la terre efficace, réalisée selon les normes en vigueur.

La vérification de cette condition fondamentale doit être effectuée par des personnes qualifiées, le constructeur n'étant pas responsable des dommages causés par la non-réalisation d'une bonne mise à la terre de l'installation.

Faire contrôler par du personnel qualifié :

a) l'étanchéité interne et externe de l'installation d'alimentation du gaz;

b) si le débit de gaz correspond bien à la puissance de la chaudière; c) si le type de gaz est celui pour lequel la chaudière a été prévue; d) si la pression d'alimentation du gaz est comprise entre les valeurs indiquées par la plaquette signalétique de la chaudière; e) si l'installation d'amenée du gaz est bien dimensionnée et dotée de tous les dispositifs de sécurité et de contrôle prescrits par les bois en vigueur.

Si vous sentez une odeur de gaz, ne pas actionner les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz. Appeler des personnes qualifiées.

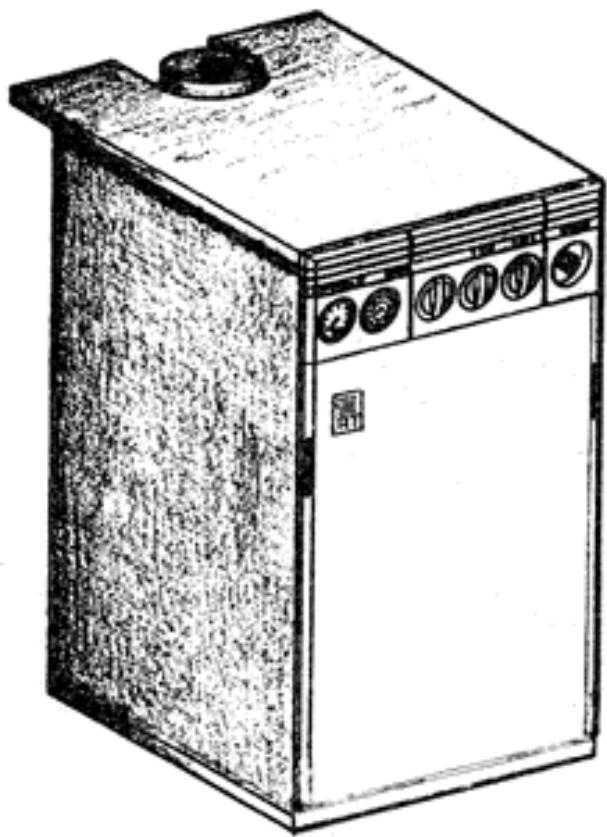

Description

Ce sont des groupes thermiques (chaudière + brûleur) sur socle, dont le corps de la chaudière est formé d'éléments à ailettes en fonte conçus pour fonctionner avec un brûleur de gaz à aspiration d'air (atmosphérique) pour de petites et moyennes installations de chauffage. L'équilibre des surfaces d'échange côté fumées et côté eau assurent, par une excellente circulation de l'eau dans les éléments, un rendement élevé et une bonne durée. Les éléments sont en fonte mouillée, soumis au contrôle de qualité, avec un système d'ailettes exploitant au maximum la transmission de la chaleur de la fumée de combustion par convection, tout en maintenant la facilité de nettoyage du corps de la chaudière.

Les éléments, assemblés par cônes en acier, présentent un développement "en largeur" permettant de maintenir une profondeur de 60 cm jusqu'aux modèles 315, standard pour les meubles de cuisine. Le brûleur est construit en acier inox et est indiqué pour tous les types de gaz naturel, (H/L) et B/P.

L'esthétique et la parfaite isolation sont assurées par un élégant tableau de commandes, une jaquette en panneaux d'acier peints et assemblés par pression, revêtus de laine de verre. Le dispositif antirefouleur (anti-vent) est incorporé dans la jaquette.

La gamme comprend les versions suivantes:

C'est la version importante avec le moins d'accessoires hydrauliques, permettant à l'instantiateur un vaste choix quant à l'emplacement des composants nécessaires au bon fonctionnement de l'inflation. Le fonctionnement est automatique, avec allumage manuel piezo et contrôle de la flamme par thermocouple.

C'est la version automatique des modèles CCS. Ils possèdent une boîte de commande électronique pour l'allumage automatique et le contrôle de la flamme par électrode d'ionisation. Ils sont équipés d'une horloge de programmation.

Ccspk-top

C'est la version des modèles TOP possédant l'équipement hydraulique le plus complet, avec le vase d'expansion, le circulateur, la valve de purge d'air automatique, la soupape de suture, le thermohydromètre et les raccords à un ballon éventuel.

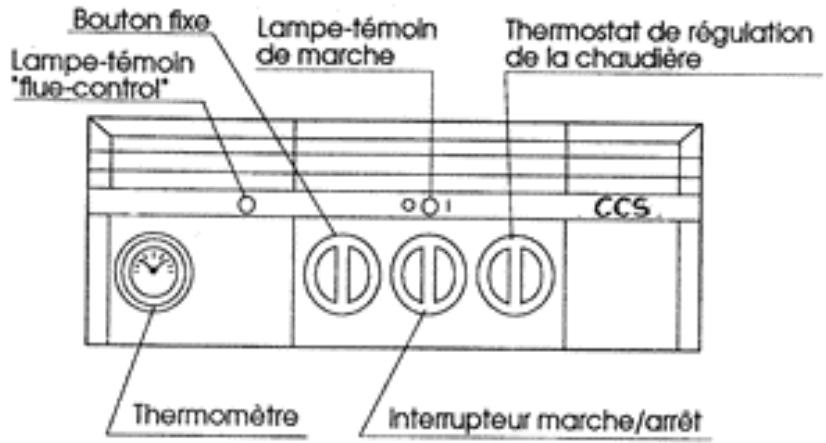

CCS

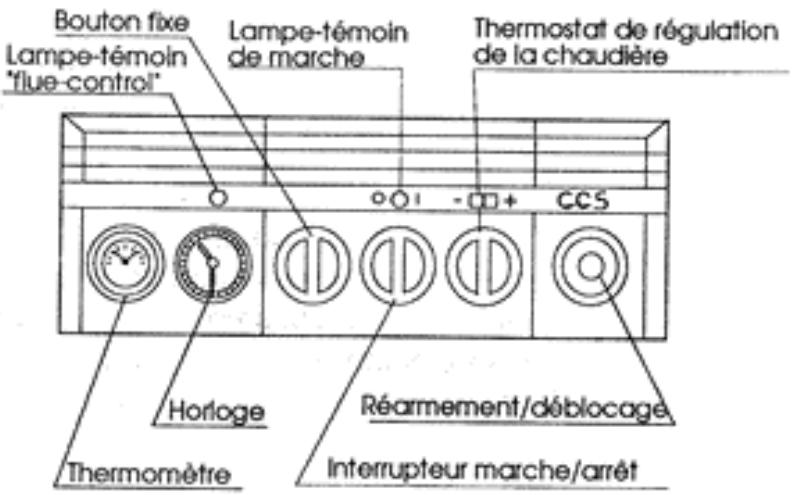

CCS TOP

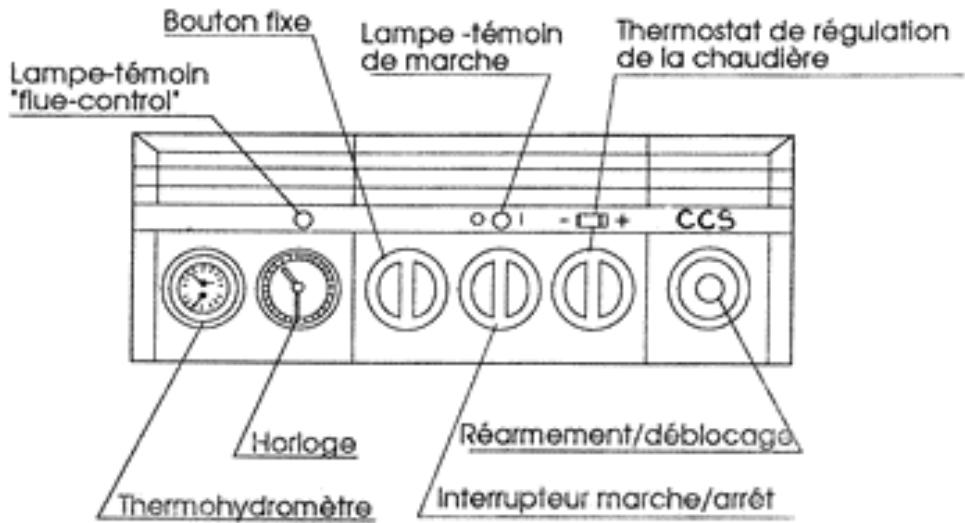

CCSPK-TOP

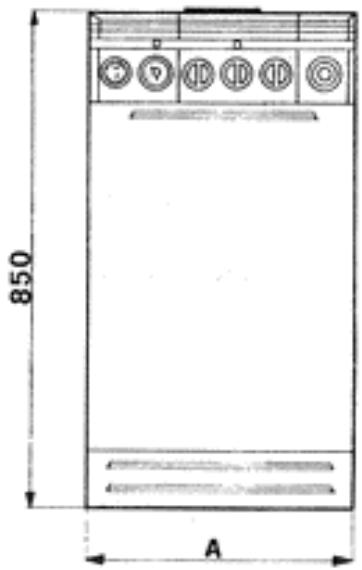

DIMENSIONS mm

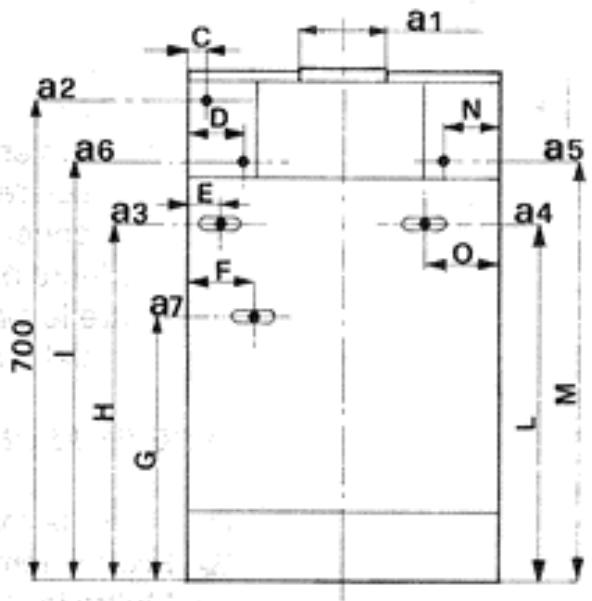

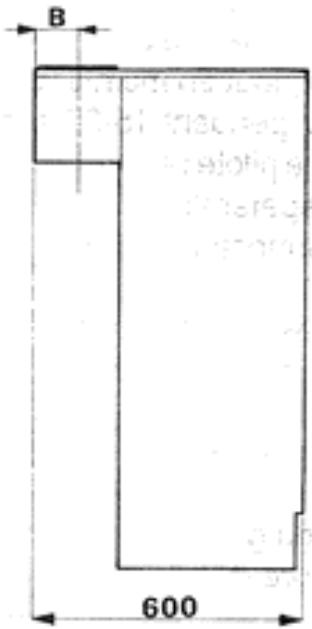

a1 raccord de cheminée a2 raccord de départ de l'installation 1" M a3 raccord de retour de l'installation 1' M a4 raccord d'eau froide 1/2" Mraccord de gaz a5 raccord de départ du ballon 3/4" a7 raccord de retour du ballon 3/4"

Modèle	A	B	C	D	E	F	G	H	I	L	M	N	O	a5
CCS 175	450	57	82	-	82	-	-	295	-	-	610	80	-	1/2"M
CCS 245	450	62	44	-	44	-	-	295	-	-	610	40	-	1/2"M
CCS 315	450	72	26	-	26	-	-	295	-	-	610	20	-	1/2"M
CCS 385	600	82	46	-	46	-	-	295	-	-	610	50	-	3/4"M
CCS 175 TOP	450	57	82	-	82	-	-	295	-	-	610	80	-	1/2"M
CCS 245 TOP	450	62	44	-	44	-	-	295	-	-	610	40	-	1/2"M
CCS 315 TOP	450	72	26	-	26	-	-	295	-	-	610	20	-	1/2"M
CCS 385 TOP	600	82	46	-	46	-	-	295	-	-	610	50	-	3/4"M
CCS 175 PK-TOP	450	57	82	82	82	94	385	520	610	520	610	80	110	1/2"M
CCS 245 PK-TOP	450	62	44	44	44	56	385	520	610	520	610	40	75	1/2"M
CCS 315 PK-TOP	450	72	26	26	26	38	385	520	610	520	610	20	15	1/2"M

Mise en MARCHE - VALVE MOD. V 4600C

Ouvrir le robinet du gaz.

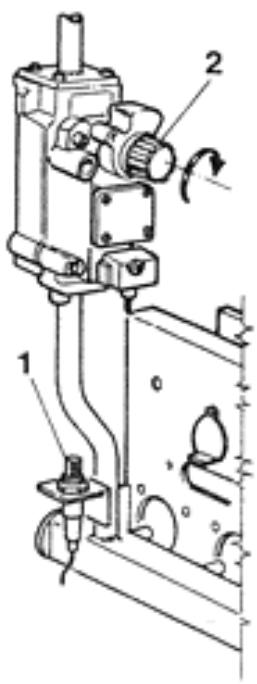

Appuyer à plusieurs reprises sur le bouton-poussoir de l'allumeur piezo-électrique 1, tout en maintenant enfoncé le bouton-poussoir 2 de la valve du gaz pendant 15-20 secondes. Le lâcher lentement, en contrôlant que le pilote reste allumé. Dans le cas contraire, attendre 30 secondes et répéter l'opération d'allumage.

Positionner le thermostat de régulation sur la valeur désirée (non inférieure à 45°C).

Mettre le circuit électrique sous tension, allumant ainsi le brûleur principal qui fonctionnera automatique.

Mise en MARCHE - VALVE VR 4605C

Ouvrir le robinet du gaz. Fixer la température désirée sur le thermostat de régulation. - Mettre la chaudière sous tension. Mettre l'interrupteur en position de marche. L'allumage se fera automatiquement et le fonctionnement sera assisté par le thermostat de régulation.

VALVE v 4600C

Tourner dans le sens des aiguilles d'une montre le bouton-poussoir 2, pour fermer le passage du gaz au brûleur pilote ainsi qu'aux brûleurs principaux.

VALVE VR 4605C

La valve automatique n'a pas de pilote, il suffit donc d'éliminer le courant électrique.

ARRET Prolonge

En cas de non-utilisation prolongée de la chaudière, fermer le robinet du gaz et mettre l'appareil hors tension.

Aux saisons froides, si vous n'avez pas rempli l'installation avec un mélange anti-gel adapté, il y a lieu d'effectuer un vidage.

Defaults de fonctionnement

DEFAULT	CAUSE	REMEDE
1. Non-allumage du pilote.	a. Robinet du gaz fermé.b. Chaudière éteinte.c. Pas de décharge d'allumage.d. Préence d'air dans le conduit.	a. Ouvrir le robinet du gaz.b. Appuyer sur l'interrupteur situé au tableau électrique.c. Appeler le technicien.d. Maintenir le bouton enfoncé plus longtemps.Si les contrôles a-b-d s'avent négatifs,appelez votre technicien.
2. La flamme du brûleur principal ne s'allume pas.	a. Brûleur du pilote est inert.b. La température de l'eau de la chaudière est supérieure à la position du thermostat de régulation.c. Intervention du thermostat de sécurité.d. Pas de circulation d'eau.	a. Effectuer la vérification du point 1.b. Positionner le thermostat de régulation à la température désinièe.c. Attendre 30 sec et répéter le contrôle du point 1.d. Si les contrôles a-b-c s'avent négatifs,appelez votre technicien.
3. Non-allumage mod. TOP.	a. Robinet du gaz fermé.b. Bouton-poussoir en sécurité.c. Non-détction de la flâmme.d. Pas de décharge d'allumage.e. Précision d'air dans le conduit.f. Intervention du thermostat de sécurité.	a. Ouvrir le robinet du gaz.b. Appuyer sur le bouton pour le réarmé.c. Appeler le technicien.d. Appeler le technicien.e. Répéter l'allumage.f. Appeler le technicien.
4. Crépiment à l'allumage.	a. Flamme défectueuse.b. Débit de gaz insuffistant ou mal réglié.	a-b Appeler votre technicien.
5. Odeur de gaz.	a. Fuite dans le circuit des conduits externes et internes de la chaudière	a. Contrôle des conduits externes - contrôle des conduits internes - appeler votre technicien.
6. Odeur de gaz non brûlés.	a. Obstructions aux conduits fumées.b. Consommation de gaz excessive-combustion non correcte.	a. Eliminer des obstructionsb. Appeler le technicien.
7. Chaudière qui produit condensation.	a. Obstructions au niveau de la chiminée.b. Cheminée ayant une section, une hauteur non adaptés.c. La chaudière fonctionne à une température insuffisante	a. Appeler le technicien.b. Appeler le technicien.c. Régler le thermostat de la chaudière à une valeur supérieure.
8. Radiateurs froids en hiver.	a. L'interrupteur est-hiver se trouve en position été.b. Thermostat d'ambiance mai régie(In suffissant) ou défectueuxInstallation ou radiateurs fermés.	a. Le déplacer sur position hiver.b. Régier le thermostat sur une température plus élevé ou le remplaçerc.Vérifier si les vannes de l'installation et les robinets des radiateurs sont bien ouverts.Si le contrôle c's'avéré négatif, appeler votre technicien.
9. Radiateurs chauds en été	a. Interrupteur est-hiver sur position hiver.b. Circulation naturelle.	a. Le déplacer sur position été.b. Appeler le technicien.
