Type de produit	Chaudière à condensation sur socle
Marque	ASTON THERMICA
Modèle	CCS 245 PK-TOP
Hauteur	450 mm
Largeur	520 mm
Profondeur	610 mm
Alimentation gaz	Gaz naturel (H/L et B/P)
Alimentation électrique	230 V / 50 Hz
Allumage	Automatique (électronique) avec électrode d'ionisation
Raccord gaz	1/2" M
Raccord départ installation	1" M
Raccord retour installation	1" M
Raccord eau froide	1/2" M
Raccord départ ballon	3/4" M
Raccord retour ballon	3/4" M
Programmation	Horloge de programmation intégrée
Thermostat de régulation	Oui (réglable, min 45°C)
Thermostat de sécurité	Oui
Vase d'expansion	Oui (intégré)
Circulateur	Oui (intégré)
Purge d'air automatique	Oui
Soupape de sûreté	Oui
Thermohydromètre	Oui
Corps de chaudière	Fonte à ailettes, mouillée
Brûleur	Acier inoxydable, atmosphérique
Rendement	Élevé (condensation)
Entretien	Périodique par professionnel qualifié
Garantie	Consulter le service après-vente

FOIRE AUX QUESTIONS - CCS 245 PK-TOP ASTON THERMICA

Comment allumer la chaudière CCS 245 PK-TOP ?

Ouvrir le robinet du gaz. Pour le modèle CCS 245 PK-TOP (valve V 4600C), appuyer plusieurs fois sur le bouton-poussoir de l'allumeur piézo-électrique tout en maintenant enfoncé le bouton-poussoir de la valve du gaz pendant 15-20 secondes. Lâcher lentement en vérifiant que le pilote reste allumé. Positionner le thermostat de régulation sur la valeur désirée (min 45°C). Mettre le circuit électrique sous tension.

Que faire si le brûleur pilote ne s'allume pas ?

Vérifier que le robinet du gaz est ouvert et que la chaudière est sous tension. Si l'étincelle d'allumage est absente, appeler un technicien. Si de l'air est présent dans le conduit, maintenir le bouton enfoncé plus longtemps. Si le problème persiste, contacter un professionnel.

Pourquoi y a-t-il une odeur de gaz ?

Une odeur de gaz peut indiquer une fuite dans le circuit de gaz. Couper immédiatement le robinet de gaz, ouvrir les fenêtres, ne pas actionner d'interrupteurs électriques, et appeler un professionnel qualifié. Ne pas tenter de réparer soi-même.

Comment régler la température de l'eau ?

Tourner le bouton du thermostat de régulation sur la valeur souhaitée. La température minimale recommandée est de 45°C pour éviter la condensation excessive. En mode été, le brûleur ne s'allume que pour l'eau chaude sanitaire.

Que faire si les radiateurs restent froids en hiver ?

Vérifier que l'interrupteur été/hiver est en position hiver. S'assurer que le thermostat d'ambiance est réglé à une température suffisante. Vérifier que les vannes des radiateurs sont ouvertes. Si le problème persiste, contacter un technicien.

Pourquoi la chaudière produit-elle de la condensation ?

La condensation peut être due à une obstruction de la cheminée, une cheminée inadaptée, ou une température de fonctionnement trop basse. Vérifier que le thermostat est réglé au-dessus de 45°C. Si le problème persiste, faire appel à un professionnel.

Comment passer en mode été ?

Positionner l'interrupteur été/hiver sur la position été. En mode été, le chauffage est désactivé et seule la production d'eau chaude sanitaire fonctionne. Pour revenir en mode hiver, remettre l'interrupteur sur hiver.

Que faire en cas de non-utilisation prolongée ?

Fermer le robinet de gaz et mettre la chaudière hors tension. Si des risques de gel existent, vidanger l'installation ou ajouter un antigel adapté. Ne pas laisser l'appareil branché sans surveillance.

Quel entretien est nécessaire ?

L'entretien doit être effectué périodiquement par un professionnel qualifié. Il comprend la vérification de l'étanchéité gaz, le nettoyage du corps de chaudière et des brûleurs, le contrôle des dispositifs de sécurité, et la purge de l'air.

Où trouver les pièces détachées ?

Les pièces détachées doivent être d'origine. Contacter le service après-vente agréé ASTON THERMICA ou l'agence indiquée dans la notice. Ne pas utiliser de pièces non conformes.

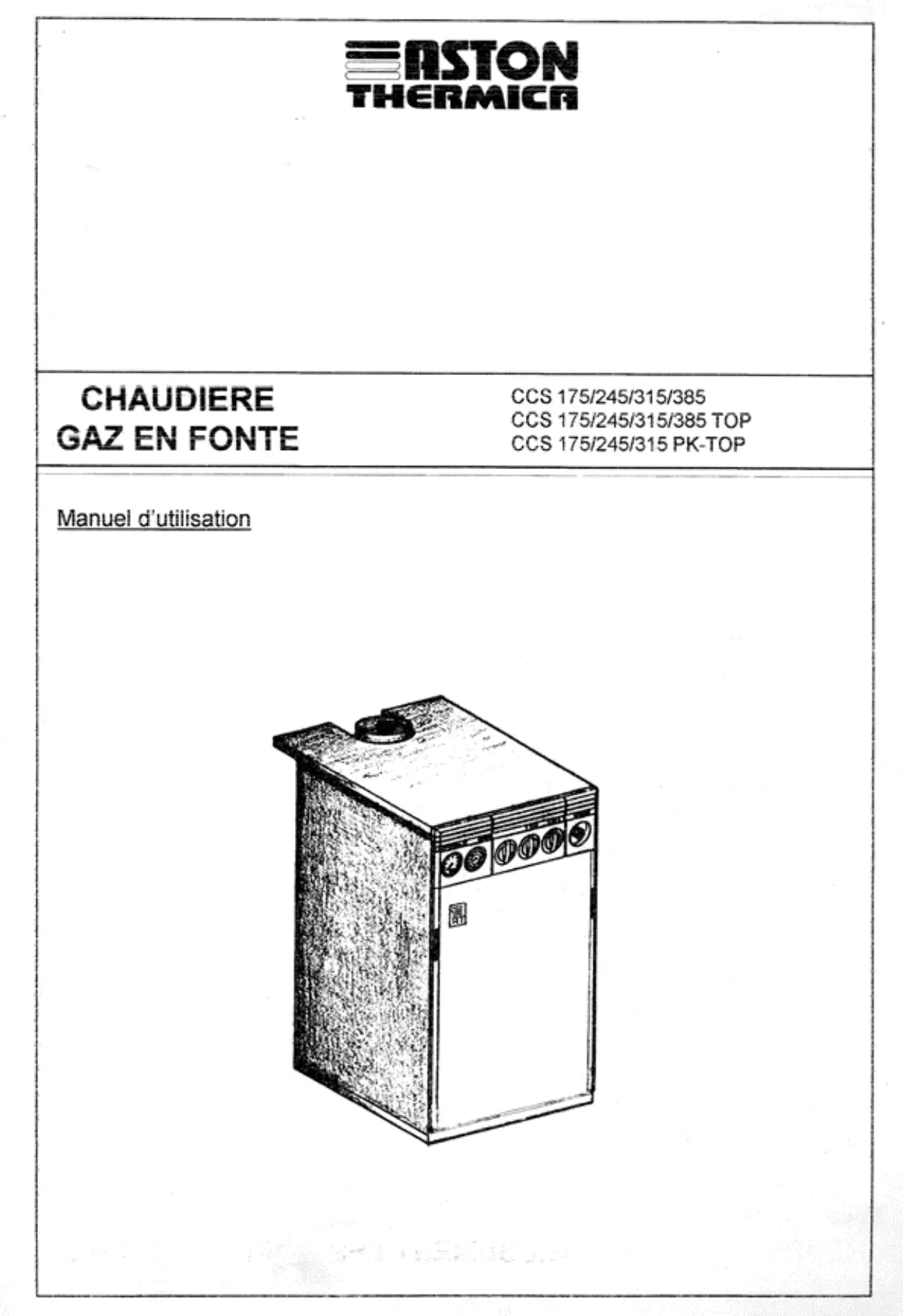

MODE D'EMPLOI CCS 245 PK-TOP ASTON THERMICA

Manuel d'utilisation

SOMMAIRE

PAGE

NORMES GENERALES 3

DESCRIPTION 7

COMPOSANTS PRINCIPAUX 8

DIMENSIONS 9

MISE EN MARCHE - ARRET 10

1. DEFAULTS DE FONCTIONNEMENT 17

... pour vous choisir, et nous vous remercions de la préférence que vous avez accordée à nos produits.

"ASTON TERMICA" est très active depuis de nombreuses années sur le marché italien et sur les principaux marchés étrangers dans les divers secteurs du chauffage.

L'Organisation ASTON TERMICA se vante tout particulièrement de la rapidité en matière d'assistance, conséquence logique d'un service constant assurant conseils et support aux clients et aux utilisateurs en général.

POUR TOUT BESOIN, VEUILLEZ DONC VOUS ADRESSER A NOTRE AGENCE INDIQUEEE CONTRE.

AGENCE

Ville Département

Adresse

Telephone

Cachet

Pour l'installation et l'emplacement de la chaudière,

RESPECTER RIGOUREUSEMENT LES NORMES LOCALES

NORMES Generales

Le présent livre est une partie intégrante et essentielle du produit, et il devra être remis à l'utilisateur. Lire attentivement les instructions contenues dans ce livre car elles fournissent des indications importantes concernant la sûreté d'emploi. Conserver soigneusement ce livre pour toute consultation qui seendra nécessaire par la suite. Cet appareil devra être destiné uniquement à l'usage pour lequel il a été expressément prévu. Tout autre usage est à considérer impropre et par conséquent dangereux. Le constructeur décline toute responsabilité en cas d'éventuels dommages dérivant d'un usage imprudent, incorrect et déraisonnable de l'appareil. Ne pas obstruer les grilles d'aspiration ou de dissipation. En cas de panne et/ou de mauvais fonctionnement de l'appareil, le désactiver, en évitant toute tentative de réparation ou d'intervention directe. S'adresser exclusivement à des professionnels qualifiés. L'éventuelle réparation des produits ne devra être effectuée que par un centre d'après-vente agréé par le constructeur en utilisant exclusivement des pièces détachées d'origine. Le non-respect de ces règles peut compromettre la sécurité de l'appareil. Pour garantir les performances et le bon fonctionnement de l'appareil, il est indispensable de suivre scrupuleusement les indications du constructeur et faire effectuer l'entretien périodique de l'appareil par des professionnels qualifiés. Si vous décidez de ne plus utiliser l'appareil, il faudra neutraliser les pièces susceptibles de générer des sources de danger potentielles. Livret: En cas de vente ou de transfert de l'appareil à un autre propriétaire ou bien en cas de déménagement, s'assurer toujours que le livre accompagne l'appareil de sorte que le nouveau propriétaire puisse le consulter. La transformation d'un gaz d'une famille (H/L ou B/P) en gaz d'une autre famille, qui peut même être effectuée lorsque la chaudière a déjà été installée, doit être réalisée uniquement par du personnel qualifié.

Avant de démarrer la chaudière, faire vérifier par du personnel qualifié

a) si les données indiquées sur la plaquette signalétique correspondent bien à celles du réseau d'alimentation du gaz, du courant et de l'eau ; b) si le réglage du brûleur est compatible avec la puissance de la chaudière ; c) si les conduits partant de la chaudière sont revêtus de gaines thermoisolantes adaptées ; d) le bon fonctionnement du conduit de fumée ; e) si l'afflux d'air comburant et l'évacuation des fumées se font correctement d'après les normes en vigueur ; f) si l'aération et l'entretien courant sont assurés lorsque la chaudière est placée entre des meubles.

Contrôler la pression de l'eau de l'installation sur l'hydromètre : lorsque l'installation est froide, l'instrument doit indiquer une valeur comprise dans les limites établies par le constructeur (1.5 bar) ; en cas de baisses de pression, s'adresser au personnel qualifié. Après chaque réouverture du robinet du gaz, attendre quelques minutes avant de rallumer la chaudière. Ne pas laisser la chaudière branchée en cas de non-utilisation prolongée ; débrancher les réseaux d'alimentation du gaz, de courant et de l'eau en agissant sur les robinets et les interrupteurs. Ne pas toucher les pièces de la chaudière qui se réchauffent en cours de fonctionnement ainsi que par la suite (pendant un certain temps). La présence d'enfants ou de personnes inexpertes dans le voisinage de la chaudière est par conséquent interdite. Ne pas faire gicler d'eau ou d'autres liquides sur la chaudière. Ne poser aucun objet sur la chaudière. Faire contrôler par des personnes qualifiées si l'installation électrique est bien adaptée à la puissance que l'appareil exige. Pour l'alimentation de la chaudière, l'utilisation d'adaptateurs à prises multiples ou de rallonges n'est pas admise ; il faut prévoir l'utilisation d'un interrupteur répondant aux normes de sécurité en vigueur. L'emploi d'appareils utilisant l'énergie électrique comporte le respect de règles fondamentales telles que :

ne pas toucher l'appareil lorsque des parties du corps sont mouillées ou si vous êtes pieds nus

ne pas tirer sur les câbles électriques - ne pas permettre que des enfants ou des personnes inexpertes utilisent l'appareil.

Le câble d'alimentation ne doit pas être remplacé par l'utilisateur mais par une personne qualifiée. S'assurer que l'installateur ait relié les écoulements de sécurité de la chaudière et du ballon à un dispositif d'évacuation. Dans le cas contraire, l'intervention des soupapes de sûreté provoquerait l'inondation des locaux, dont le constructeur ne saurait être responsable. S'assurer que les conduits de l'installation ne soient pas utilisés comme prises de terre pour d'autres installations ; non seulement ils ne sont pas appropriés à cet usage mais ils pourraient provoquer de graves dégâts aux appareils qui y sont reliés (chaud., ballon, etc.). Interdire l'utilisation de la chaudière aux enfants ou aux personnes inexpertes. Si vous décidez de désactiver définitivement la chaudière, faire effectuer les opérations de désactivation à des personnes qualifiées en vous assurant que les réseaux d'alimentation soient bien débranchés. Vérifier périodiquement le fonctionnement et le bon état du conduit d'évacuation des fumées. Ne pas nettoyer la chaudière avec des produits inflammables. Ne pas mettre de récipients contenant des produits inflammables dans le local où est située la chaudière. S'il y a des risques de gel, il faut prendre les mesures qui s'imposent, qui toutefois ne concernent pas le constructeur de la chaudière. La sécurité électrique de l'appareil n'est obtenue que par son raccordement à une installation de mise à la terre efficace, réalisée selon les normes en vigueur.

La vérification de cette condition fondamentale doit être effectuée par des personnes qualifiées, le constructeur n'étant pas responsable des dommages causés par la non-réalisation d'une bonne mise à la terre de l'installation.

Faire contrôler par du personnel qualifié :

a) l'étanchéité interne et externe de l'installation d'alimentation du gaz;

b) si le débit de gaz correspond bien à la puissance de la chaudière; c) si le type de gaz est celui pour lequel la chaudière a été prévue; d) si la pression d'alimentation du gaz est comprise entre les valeurs indiquées par la plaquette signalétique de la chaudière; e) si l'installation d'aménagement du gaz est bien dimensionnée et dotée de tous les dispositifs de sécurité et de contrôle prescrits par les bois en vigueur.

Si vous sentez une odeur de gaz, ne pas actionner les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz. Appeler des personnes qualifiées.

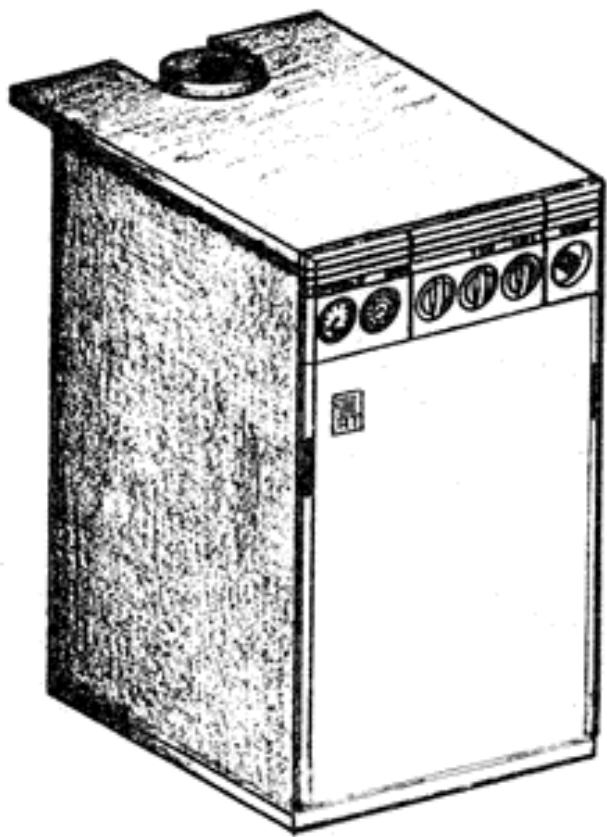

Description

Ce sont des groupes thermiques (chaudière + brûleur) sur socle, dont le corps de la chaudière est formé d'éléments à ailettes en fonte conçus pour fonctionner avec un brûleur de gaz à aspiration d'air (atmosphérique) pour de petites et moyennes installations de chauffage. L'équilibre des surfaces d'échange côté fumées et côté eau assurent, par une excellente circulation de l'eau dans les éléments, un rendement élevé et une bonne durée. Les éléments sont en fonte mouillée, soumis au contrôle de qualité, avec un système d'ailettes exploitant au maximum la transmission de la chaleur de la fumée de combustion par convection, tout en maintenant la facilité de nettoyage du corps de la chaudière.

Les éléments, assemblés par cônes en acier, présentent un développement "en largeur" permettant de maintenir une profondeur de 60 cm jusqu'aux modèles 315, standard pour les meubles de cuisine. Le brûleur est construit en acier inox et est indiqué pour tous les types de gaz naturel, (H/L) et B/P.

L'esthétique et la parfaite isolation sont assurées par un élégant tableau de commandes, une jaquette en panneaux d'acier peints et assemblés par pression, revêtus de laine de verre. Le dispositif antirefouleur (anti-vent) est incorporé dans la jaquette.

La gamme comprend les versions suivantes:

C'est la version importante avec le moins d'accessoires hydrauliques, permettant à l'instantiateur un vaste choix quant à l'emplacement des composants nécessaires au bon fonctionnement de l'inflation. Le fonctionnement est automatique, avec allumage manuel piézo et contrôle de la flamme par thermocouple.

CCS TOP

C'est la version automatique des modèles CCS. Ils possèdent une boîte de commande électronique pour l'allumage automatique et le contrôle de la flamme par électrode d'ionisation. Ils sont équipés d'une horloge de programmation.

Ccspk-top

C'est la version des modèles TOP possédant l'équipement hydraulique le plus complet, avec le vase d'expansion, le circulateur, la valve de purge d'air automatique, la soupape de suture, le thermohydromètre et les raccords à un aller évènementel.

CCS

CCS TOP

CCSPK-TOP

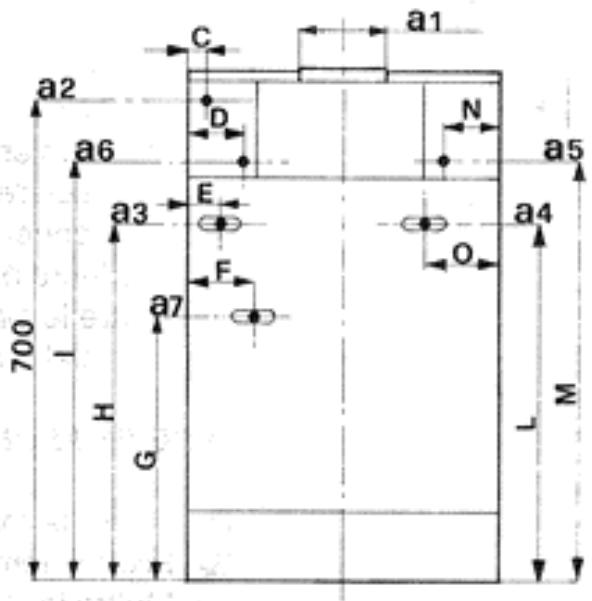

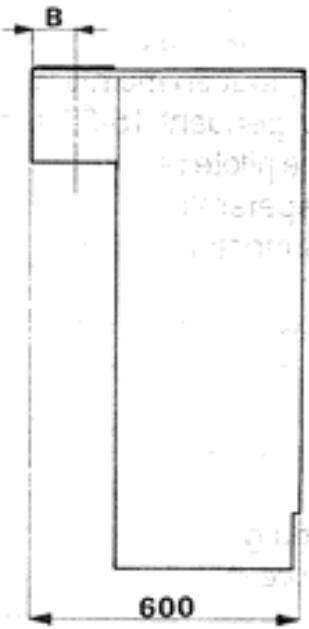

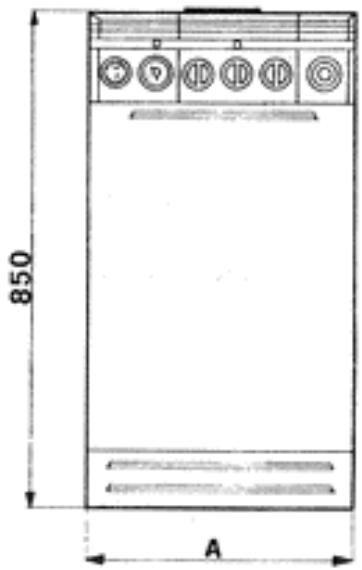

DIMENSIONS mm

a1 raccord de cheminée a2 raccord de départ de l'installation 1" M a3 raccord de retour de l'installation 1' M a4 raccord d'eau froide 1/2" Mraccord de gaz a5 raccord de départ du ballon 3/4" a7 raccord de retour du ballon 3/4"

Modèle	A	B	C	D	E	F	G	H	I	L	M	N	O	a5
CCS 175	450	57	82	-	82	-	-	295	-	-	610	80	-	1/2"M
CCS 245	450	62	44	-	44	-	-	295	-	-	610	40	-	1/2"M
CCS 315	450	72	26	-	26	-	-	295	-	-	610	20	-	1/2"M
CCS 385	600	82	46	-	46	-	-	295	-	-	610	50	-	3/4"M
CCS 175 TOP	450	57	82	-	82	-	-	295	-	-	610	80	-	1/2"M
CCS 245 TOP	450	62	44	-	44	-	-	295	-	-	610	40	-	1/2"M
CCS 315 TOP	450	72	26	-	26	-	-	295	-	-	610	20	-	1/2"M
CCS 385 TOP	600	82	46	-	46	-	-	295	-	-	610	50	-	3/4"M
CCS 175 PK-TOP	450	57	82	82	82	94	385	520	610	520	610	80	110	1/2"M
CCS 245 PK-TOP	450	62	44	44	44	56	385	520	610	520	610	40	75	1/2"M
CCS 315 PK-TOP	450	72	26	26	26	38	385	520	610	520	610	20	15	1/2"M

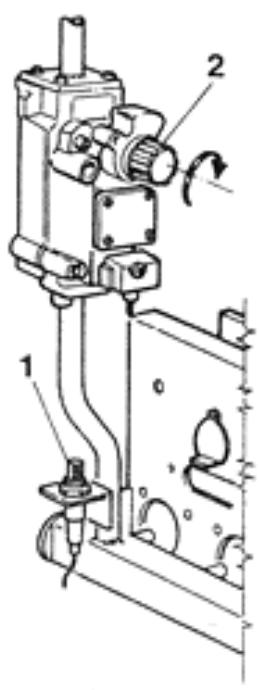

Mise en MARCHE - VALVE MOD. V 4600C

Ouvrir le robinet du gaz.

Appuyer à plusieurs reprises sur le bouton-poussoir de l'allumeur piezo-électrique 1, tout en maintenant enfoncé le bouton-poussoir 2 de la valve du gaz pendant 15-20 secondes. Le lâcher lentement, en contrôlant que le pilote reste allumé. Dans le cas contraire, attendre 30 secondes et répéter l'opération d'allumage.

Positionner le thermostat de régulation sur la valeur désirée (non inférieure à 45°C).

Mettre le circuit électrique sous tension, allumant ainsi le brûleur principal qui fonctionnera automatique.

Mise en MARCHE - VALVE VR 4605C

Ouvrir le robinet du gaz. Fixer la température désirée sur le thermostat de régulation. - Mettre la chaudière sous tension. Mettre l'interrupteur en position de marche. L'allumage se fera automatiquement et le fonctionnement sera assisté par le thermostat de régulation.

VALVE v 4600C

Tourner dans le sens des aiguilles d'une montre le bouton-poussoir 2, pour fermer le passage du gaz au brûleur pilote ainsi qu'aux brûleurs principaux.

VALVE VR 4605C

La valve automatique n'a pas de pilote, il suffit donc d'éliminer le courant électrique.

ARRET Prolonge

En cas de non-utilisation prolongée de la chaudière, fermer le robinet du gaz et mettre l'appareil hors tension.

Aux saisons froides, si vous n'avez pas rempli l'installation avec un mélange anti-gel adapté, il y a lieu d'effectuer un vidage.

Defaults de fonctionnement

DEFAULT	CAUSE	REMEDE
1. Non-allumage du pilote.	a. Robinet du gaz fermé.b. Chaudière éteinte.c. Pas de décharge d'allumage.d. Préence d'air dans le conduit.	a. Ouvrir le robinet du gaz.b. Appuyer sur l'interrupteur situé au tableau électrique.c. Appeler le technicien.d. Maintenir le bouton enfoncé plus longtemps.Si les contrôles a-b-d s'avent négatifs,appelez votre technicien.
2. La flamme du brûleur principal ne s'allume pas.	a. Brûleur du pilote est inert.b. La température de l'eau de la chaudière est supérieure à la position du thermostat de régulation.c. Intervention du thermostat de sécurité.d. Pas de circulation d'eau.	a. Effectuer la vérification du point 1.b. Positionner le thermostat de régulation à la température désinièe.c. Attendre 30 sec et répéter le contrôle du point 1.d. Si les contrôles a-b-c s'avent négatifs,appelez votre technicien.
3. Non-allumage mod. TOP.	a. Robinet du gaz fermé.b. Bouton-poussoir en sécurité.c. Non-détction de la flâmme.d. Pas de décharge d'allumage.e. Précision d'air dans le conduit.f. Intervention du thermostat de sécurité.	a. Ouvrir le robinet du gaz.b. Appuyer sur le bouton pour le réarmé.c. Appeler le technicien.d. Appeler le technicien.e. Répéter l'allumage.f. Appeler le technicien.
4. Crépiment à l'allumage.	a. Flamme défectueuse.b. Débit de gaz insuffistant ou mal réglié.	a-b Appeler votre technicien.
5. Odeur de gaz.	a. Fuite dans le circuit des conduits externes et internes de la chaudière	a. Contrôle des conduits externes - contrôle des conduits internes - appeler votre technicien.
6. Odeur de gaz non brûlés.	a. Obstructions aux conduits fumées.b. Consommation de gaz excessive-combustion non correcte.	a. Eliminer des obstructionsb. Appeler le technicien.
7. Chaudière qui produit condensation.	a. Obstructions au niveau de la chiminée.b. Cheminée ayant une section, une hauteur non adaptés.c. La chaudière fonctionne à une température insuffisante	a. Appeler le technicien.b. Appeler le technicien.c. Régler le thermostat de la chaudière à une valeur supérieure.
8. Radiateurs froids en hiver.	a. L'interrupteur est-hiver se trouve en position été.b. Thermostat d'ambiance mai régie(insuffistant) ou défectueux.c. Installation ou radiateurs fermés.	a. Le déplacer sur position hiver.b. Régier le thermostat sur une température plus élevé ou le remplacer.c. Vérifier si les vannes de l'installation et les robinets des radiateurs sont bien ouverts.Si le contrôle c's'avéré négatif, appeler votre technicien.
9. Radiateurs chauds en été	a. Interrupteur est-hiver sur position hiver.b. Circulation naturelle.	a. Le déplacer sur position été.b. Appeler le technicien.
