Type de produit	Radiateur sèche-serviettes
Marque	Zehnder
Modèle	Ambra
Matériau	Acier
Pression de service max	11,5 bar
Raccords	1/2"
Température de service	Eau chaude ou mixte (avec résistance électrique DBM)
Modèles disponibles	Droit (AB) et cintré (ABT), hauteurs de 786 à 1866 mm, largeurs de 494 à 750 mm
Hauteur (selon modèle)	786 mm à 1866 mm
Largeur (selon modèle)	494 mm à 750 mm
Poids (selon modèle)	6,08 kg à 18,60 kg
Entraxe de fixation	50 mm
Puissance thermique (Δt 50K, selon modèle)	379 W à 1199 W (eau chaude) ; 398 W à 1178 W (cintré)
Résistance électrique adaptable DBM	300 W, 600 W ou 900 W (à commander séparément, non montée)
Alimentation électrique (résistance)	230 V / 50 Hz (estimation standard)
Classe de protection	Classe II
Indice de protection	IP 44
Résistance aux chocs	IK09
Fonctions de régulation	4 positions : arrêt, veille (hors gel), marche modérée, marche maximale ; marche forcée 2h programmable ; limiteur thermique de sécurité
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Pièces détachées	Résistance DBM disponible séparément ; autres pièces selon besoin
Réparabilité	Résistance interchangeable par un professionnel
Norme	EN442

FOIRE AUX QUESTIONS - AMBRA ZEHNDER

Comment installer le radiateur Zehnder Ambra ?

L'installation doit être réalisée par un professionnel qualifié. Utilisez les fixations murales adaptées (entraxe 50 mm). Raccordez les tuyaux d'eau chaude aux collecteurs (orifices en bout ou entraxe central). Pour le modèle mixte, installez la résistance électrique DBM (non fournie) dans le logement prévu.

Quelle résistance électrique choisir pour mon Ambra ?

La résistance DBM est disponible en 300 W, 600 W ou 900 W. Le choix dépend de la puissance souhaitée et de la taille du radiateur. Consultez le tableau des spécifications pour connaître la puissance adaptée à votre modèle.

Comment régler la température du radiateur ?

Le radiateur dispose de 4 positions sur le bouton de régulation : arrêt, veille (hors gel, maintien à ~7°C), marche modérée et marche maximale. Une fonction marche forcée de 2h est également programmable pour un chauffage rapide.

Que faire en cas de fuite d'eau ?

Fermez immédiatement les vannes d'arrêt et contactez un installateur. Vérifiez les raccords et jointures. La pression de service maximale est de 11,5 bar ; ne dépassez pas cette valeur.

Comment nettoyer le radiateur Zehnder Ambra ?

Utilisez un chiffon doux et sec ou légèrement humide. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants agressifs qui pourraient endommager la peinture ou l'acier.

Puis utiliser le radiateur sans eau, uniquement en électrique ?

Oui, si le radiateur est équipé d'une résistance électrique DBM, il peut fonctionner en mode tout électrique. Assurez-vous que le radiateur est rempli d'eau (ou de liquide caloporteur) même en mode électrique pour éviter la surchauffe.

Quelle est la garantie du Zehnder Ambra ?

La garantie standard est généralement de 2 ans pour les radiateurs Zehnder. Consultez votre revendeur ou la notice pour les conditions exactes. L'utilisation d'une résistance non adaptée peut annuler la garantie.

Comment purger l'air du radiateur ?

Utilisez la vanne de purge située en haut du radiateur. Ouvrez-la avec une clé adaptée (ou à la main) jusqu'à ce que de l'eau s'écoule, puis refermez. Effectuez cette opération après la mise en service ou en cas de bruits.

Le radiateur peut-il être installé dans une salle de bain ?

Oui, l'indice de protection IP44 le rend adapté aux pièces humides comme les salles de bain, à condition de respecter les distances de sécurité par rapport aux points d'eau.

Où trouver la résistance DBM de rechange ?

La résistance DBM est disponible chez les revendeurs agréés Zehnder ou en ligne. Commandez-la séparément et faites-la installer par un professionnel pour garantir la conformité.

MODE D'EMPLOI AMBRA ZEHNDER

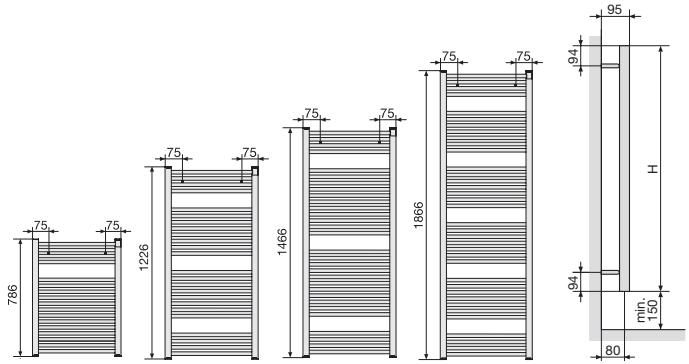

Zehnder Ambra Droit Saillie au mur Modèle 80 Modèle 120 Modèle 150 Modèle 180 Modèle droit

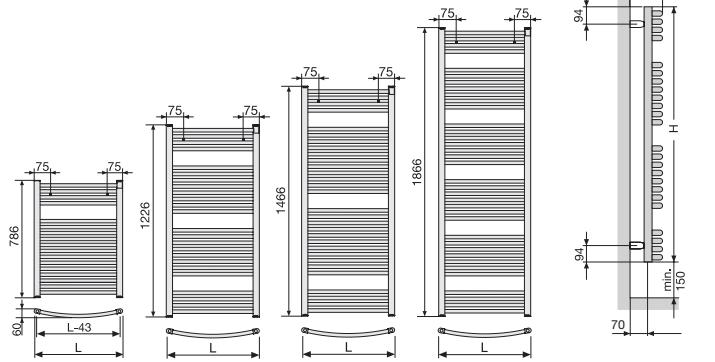

Zehnder Ambra Droit Modèle 80 Modèle 120 Modèle 150 Modèle 180 Modèle cinqré

Description du produit

Le radiateur sèche-serviettes Zehnder Ambra de style moderne offre un excellent rapport qualité/prix. Les tubes horizontaux de ce modèle peuvent être droits ou cintrés. En plus des orifices en bout des collecteurs, ce radiateur dispose aussi d'un entraxe 50 mm au centre de l'appareil permettant de prévoir les tuyauteries à l'avance.

Données techniques

Matériau

Pression de service

Raccords ½

Température de service

Acier

max. 11,5 bar

max

Modèle droit

eau chaude ou mixte (Résistance DBM livrée non montée à commander séparément)

EN442

Modèle cintré eau chaude ou mixte (Résistance DBM LIVRE non montée à commander séparément)

Modèles	Hauteur mm	Largeur mm	Poids kg	Entraxe N (mm)	Puisance Δt 50K watt	Resistance électrique adaptable DBM
						300 w	600 w	900 w
AB-080-050-05	786	500	6,08	50	379	•
AB-120-050-05	1226	500	8,90	50	552	•
AB-150-050-05	1466	500	10,95	50	678		•
AB-180-050-05	1866	500	13,54	50	830		•
AB-150-060-05	1466	600	12,65	50	794		•
AB-180-060-05	1866	600	15,55	50	978			•
AB-180-075-05	1866	750	18,60	50	1199			•

EN442

Modèles	Hauteur mm	Largeur mm	Poids kg	Entraxe N (mm)	Puisance Δt 50K watt	Resistance électrique adaptable DBM
						300 w	600 w	900 w
ABT-080-050-05	786	494	6,08	50	398	•
ABT-120-050-05	1226	494	8,90	50	567	•
ABT-150-050-05	1466	494	10,95	50	689		•
ABT-180-050-05	1866	494	13,54	50	828		•
ABT-150-060-05	1466	595	12,65	50	803		•
ABT-180-060-05	1866	595	15,55	50	966			•
ABT-180-075-05	1866	747	18,60	50	1178			•

Résistance DBM (C)

Régulation sur la température interne du radiateur Réglage du chauffage : 4 positions

• arrêt
• veille (hors gel)
• marche moderée
• marche maximale

Marche forcée 2h programmable Limiteur thermique de sécurité

Classe II IP 44 IK09
