Type de produit	Radiateur sèche-serviettes design en forme de palmier
Marque	Zehnder
Modèle	Yucca S
Variantes disponibles	Eau chaude simple/double, mixte (eau + électrique), électrique simple/double
Matériau	Acier chromé ou peint (blanc/couleur)
Dimensions (H x L)	Hauteur : 1340 ou 1772 mm ; Largeur : 500, 600 ou 800 mm
Poids	De 12 kg (modèle simple 50 cm) à 41 kg (modèle double 80 cm)
Volume d'eau	De 4,0 à 11,4 litres selon modèle
Puissance thermique (DT=50K)	De 334 W (chromé) à 1322 W (blanc/couleur, double) selon modèle
Puissance électrique (modèles avec résistance)	300 W, 600 W ou 900 W selon modèle
Raccordement hydraulique	Entrée et sortie d'eau 1/2" ; purge 1/2"
Pression de service max	12 bar
Température de service max	110 °C (estimation pour modèle hydraulique)
Protection électrique	Classe II, IP44, IK09
Alimentation électrique	230 V ~ 50 Hz (modèles électriques)
Utilisation	Chauffage et séchage de serviettes
Installation	Murale, fixation par consoles fournies
Accessoires inclus	Console de fixation, orifice de purge
Entretien	Nettoyage avec un chiffon doux et eau savonneuse ; ne pas utiliser de produits abrasifs
Normes	EN 442 (CE) pour modèles hydrauliques ; marquage CE

FOIRE AUX QUESTIONS - YUCCA S ZEHNDER

Comment installer le Zehnder Yucca S ?

L'installation doit être réalisée par un professionnel. Fixez les consoles au mur, raccordez les entrées/sorties d'eau en 1/2" et purgez l'air. Pour les modèles électriques, branchez sur 230 V.

Quelle est la puissance de chauffe du Yucca S ?

La puissance dépend du modèle : de 334 W à 1322 W pour l'eau chaude (DT=50K) et de 300 W à 900 W pour la résistance électrique.

Puis-je utiliser le Yucca S en mode électrique uniquement ?

Oui, les modèles YSE et YSDE sont entièrement électriques. Les modèles mixtes (YSA/YSDA) peuvent fonctionner en eau chaude ou électrique.

Comment nettoyer le radiateur sèche-serviettes ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs ou solvants. Séchez soigneusement après nettoyage.

Quelle est la pression de service maximale ?

La pression de service maximale est de 12 bars. Une pression supérieure peut endommager l'appareil.

Le Yucca S est-il compatible avec tous les systèmes de chauffage central ?

Oui, il convient aux systèmes à eau chaude jusqu'à 110°C. Vérifiez la compatibilité avec votre chaudière ou pompe à chaleur.

Comment purger l'air du radiateur ?

Utilisez l'orifice de purge 1/2" situé en haut. Ouvrez la vis de purge jusqu'à ce que de l'eau s'écoule, puis refermez.

Puis installer le Yucca S dans une salle de bain ?

Oui, les modèles électriques sont IP44 (protégés contre les projections) et classe II, adaptés aux volumes 2 et 3 des salles de bain.

Quelles sont les dimensions disponibles ?

Hauteurs : 1340 mm (130) ou 1772 mm (180). Largeurs : 500, 600 ou 800 mm selon le modèle.

Comment choisir la bonne puissance ?

La puissance nécessaire dépend de la surface à chauffer. Pour une salle de bain standard de 6 à 10 m², un modèle de 600 à 900 W est généralement suffisant.

MODE D'EMPLOI YUCCA S ZEHNDER

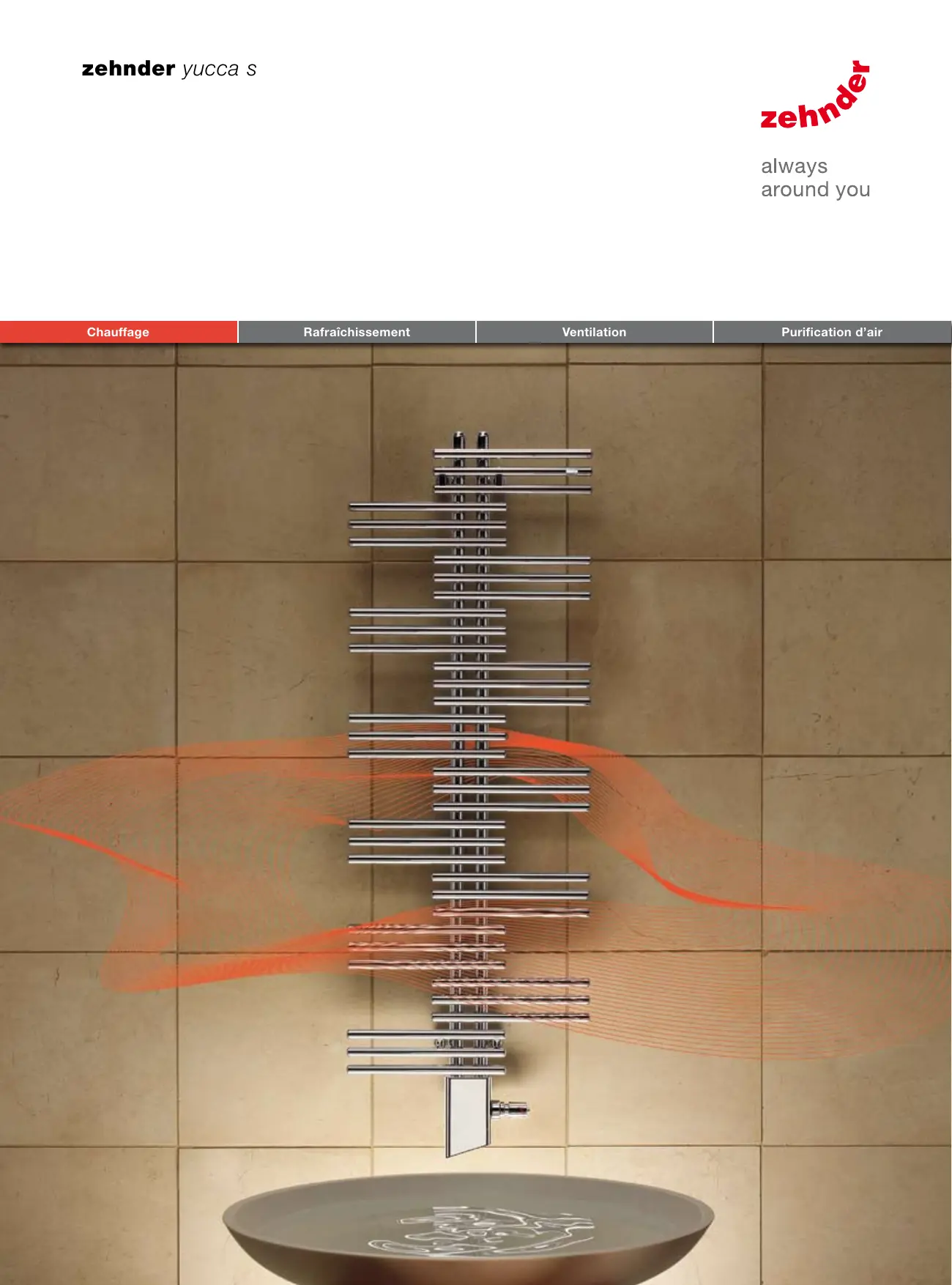

Le radiateur sèche-serviettes Zehnder Yucca S propose un design original en forme de « palmier ». La disposition symétrique et ouverte des tubes sur le côté est idéale pour suspendre serviettes et peignoir.

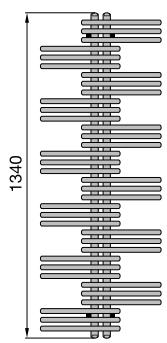

Modèle 130

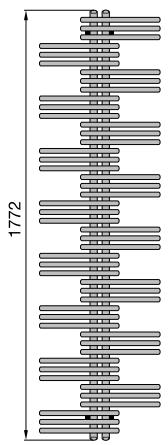

Modèle 180

Données techniques :

Pression de service

Température en service

max. 12 bar

H = Hauteur L = Largeur C = Console S = Saillie au mur A = Entrée d'eau 1/2" R = Sortie d'eau 1/2" * = Orifice de purge 1/2"

Modèle Eau Chaude Simple

Modèle	H mm	L mm	Poids Kg	Volume I	Puisance watt DT=50K
					Blanc/Couleur	EN 442 CE	ChroméCE
YS 050-130	1340	500	12	4,00	477		334
YS 060-130	1340	600	14	4,30	541		379
YS 080-130	1340	800	17	5,10	661		463
YS 050-180	1772	500	17	5,20	621		435
YS 060-180	1772	600	19	5,70	706		494
YS 080-180	1772	800	23	6,70	863		604

Modèle Eau Chaude Double

YSD 050-130	1340	500	22	6,40	717	-
YSD 060-130	1340	600	25	7,10	823	-
YSD 080-130	1340	800	31	8,50	1024	-
YSD 050-180	1772	500	29	8,40	926	-
YSD 060-180	1772	600	33	9,40	1063	-
YSD 080-180	1772	800	41	11,40	1322	-

Modèle Mixte Simple avec résistance Safir

Modèle	H mm	L mm	Poids Kg	Puisance watt DT=50K Modèles Blanc/Couleur CE
				Eau chaude	Électrique
YSA 130-050/F	1473	500	14	477	300
YSA 180-060/F	1925	600	20	706	600
Modèle Mixte Double avec résistance Safir
YSDA 180-050/F	1902	500	30	926	900

Une résistance Safir chromée 300 watts peut être livrée non montée pour équiper un yucca s (YS) chromé.

Modèle Électrique Simple avec résistance Safir

Modèle	H mm	L mm	Poids Kg	Puisance watt CE NFS Classe II ☐ - IP 44 - IK09
YSE 180-050/F	1865	500	29	600

Modèle Électrique Double avec résistance Safir

YSDE 180-050/F

1865

500

39

900
