COMFOAIR 200 - Système de ventilation ZEHNDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur récupérateur de chaleur
Débit d'air	200 m³/h
Dimensions approximatives	600 x 600 x 400 mm
Poids	25 kg
Alimentation électrique	230 V / 50 Hz
Puissance	150 W
Fonctions principales	Récupération de chaleur, ventilation contrôlée, filtration de l'air
Entretien et nettoyage	Filtres à air remplaçables, nettoyage des échangeurs de chaleur recommandé tous les 2 ans
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, manuel de réparation fourni
Compatibilités	Compatible avec les systèmes de ventilation standard
Sécurité	Protection contre les surcharges, conforme aux normes CE
Informations générales	Idéal pour les maisons passives et les rénovations énergétiques

FOIRE AUX QUESTIONS - COMFOAIR 200 ZEHNDER

Comment régler la vitesse du ventilateur sur le ZEHNDER COMFOAIR 200 ?

Pour régler la vitesse du ventilateur, utilisez le panneau de contrôle situé sur l'appareil. Vous pouvez sélectionner différentes vitesses en appuyant sur le bouton correspondant.

Quel type de filtre dois-je utiliser pour le ZEHNDER COMFOAIR 200 ?

Utilisez des filtres de type G4 pour les filtres à air entrant et F7 pour les filtres à air sortant. Vérifiez régulièrement l'état des filtres et remplacez-les tous les 6 mois.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si l'appareil ne s'allume toujours pas, contactez un professionnel pour un diagnostic.

Comment nettoyer les filtres du ZEHNDER COMFOAIR 200 ?

Les filtres peuvent être nettoyés avec un aspirateur. Assurez-vous de les remettre en place après nettoyage. Si les filtres sont trop encrassés, il est préférable de les remplacer.

Comment améliorer la performance de mon ZEHNDER COMFOAIR 200 ?

Assurez-vous que les conduits d'air ne sont pas obstrués et que les filtres sont propres. Un entretien régulier de l'appareil contribuera également à améliorer ses performances.

Quelle est la consommation électrique du ZEHNDER COMFOAIR 200 ?

La consommation électrique du ZEHNDER COMFOAIR 200 varie en fonction des réglages, mais elle est généralement autour de 200 W en mode normal.

Quand dois-je faire l'entretien de l'appareil ?

Il est recommandé de faire un entretien annuel de l'appareil pour assurer son bon fonctionnement et sa longévité.

Le ZEHNDER COMFOAIR 200 produit des bruits inhabituels, que faire ?

Des bruits inhabituels peuvent indiquer un problème. Vérifiez si des objets étrangers bloquent le ventilateur ou si les filtres sont encrassés. Si le bruit persiste, contactez un technicien.

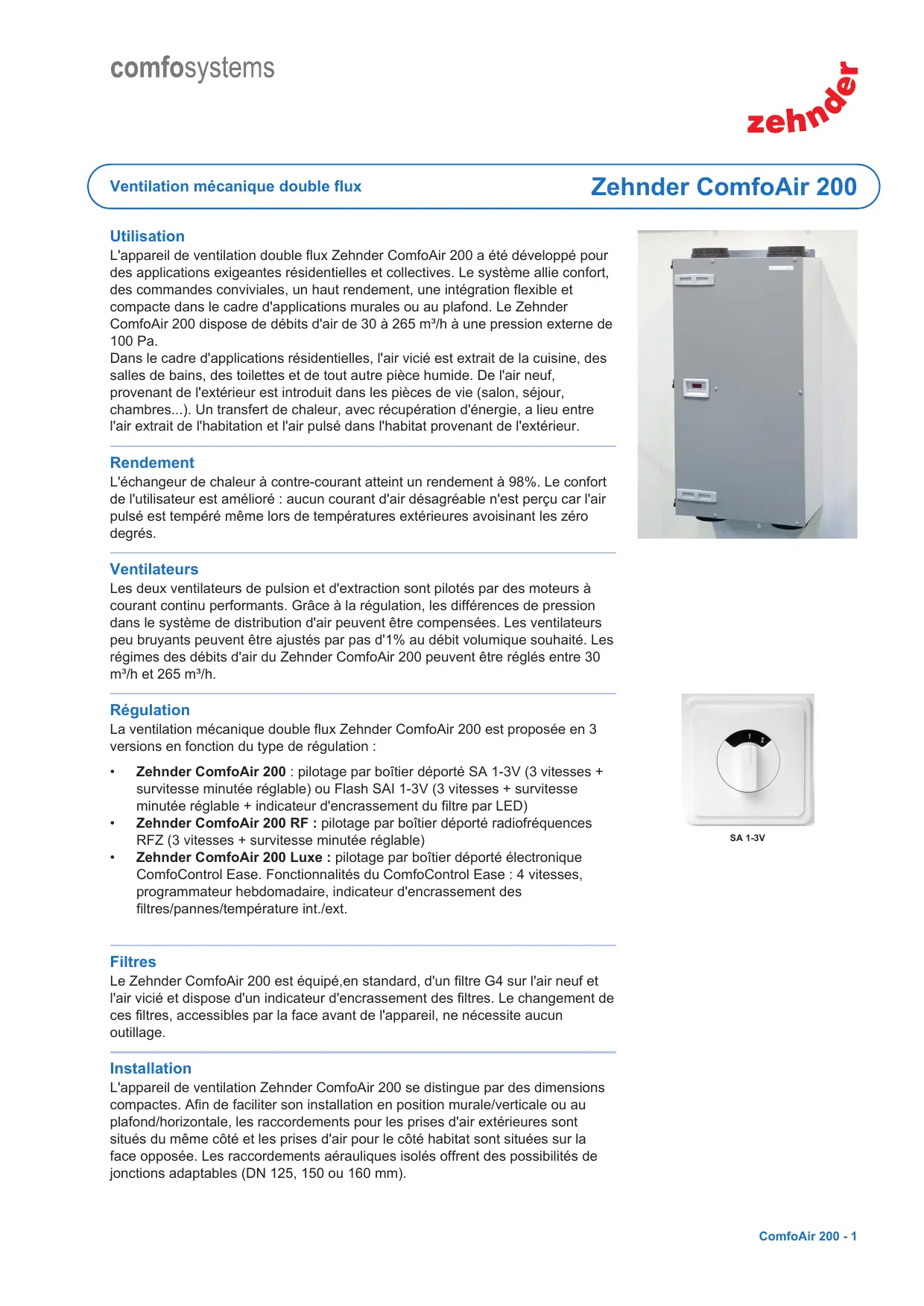

MODE D'EMPLOI COMFOAIR 200 ZEHNDER

Ventilation mécanique double flux

Zehnder ComfoAir 200

Utilisation

L'appareil de ventilation double flux Zehnder ComfoAir 200 a ete devellope pour des applications exigeantes residentielles et collectives. Le syste allie comfort, des commandes conviviales, un haut rendement, une integration flexible et compacte dans le cadre d'applications murales ou au plafond. Le Zehnder ComfoAir 200 dispose de debits d'air de 30 à 265 m³/h à une pression externe de 100 Pa.

Dans le cadre d'applications résidentielles, l'air vicié est extrait de la cuisine, des salles de bains, des toilettes et de tout autre piece humide. De l'air neuf, provenant de l'extérieur est introduit dans les pieces de vie (salon,SEDJ, chambres...). Un transfert de chaleur, avec récepération d'énergie, a lieu entre l'air extrait de l'habitation et l'air pulsé dans l'habitat provenant de l'extérieur.

Rendement

L'échangeur de chaleur à contre-courant atteint un rendement à 98%. Le comport de l'utilisateur est amélioré :aucun courant d'air désagréable n'est perché car l'air pulsé est tempéré même lors de températures extérieures avoirinant les zéro degrés.

Ventilateurs

Les deux ventilateurs de pulsion et d'extraction sont pilotés par des moteurs à courant continu performants. Grace à la régulation, les différences de pression dans le système de distribution d'air peuvent être compensées. Les ventilateurs peu bruyants peuvent être ajustés par pas d'1% au débit volumique souhaïte. Les régimes des débits d'air du Zehnder ComfoAir 200 peuvent être régliés entre 30 m^3/h et 265 m^3/h .

Régulation

La ventilation mécanique double flux Zehnder ComfoAir 200 est proposée en 3 versions en fonction du type de régulation :

• Zehnder ComfoAir 200 : pilotage par boîtier déported SA 1-3V (3 vitesses + survitésse minutée réglable) ou Flash SAI 1-3V (3 vitesses + survitésse minutée réglable + indicateur d'encrassement du filtre par LED)
• Zehnder ComfoAir 200 RF : pilotage par boîtier déporte radioféquences RFZ (3 vitesses + survitesse minutée régable)
• Zehnder ComfoAir 200 Luxe : pilotage par boîtier déportedélectronique ComfoControl Ease. Fonctionnalités du ComfoControl Ease : 4 vitesses,programmateur hebdomadaire, indicateur d'encrassement des filtres/pannes/température int./ext.

Filtres

Le Zehnder ComfoAir 200 est équipé, en standard, d'un filtré G4 sur l'air neuf et l'air vicié et dispose d'un indicateur d'encrassement des filtrés. Le changement de ces filtrés, accessibles par la face avant de l'appareil, ne nécessite aucun outillage.

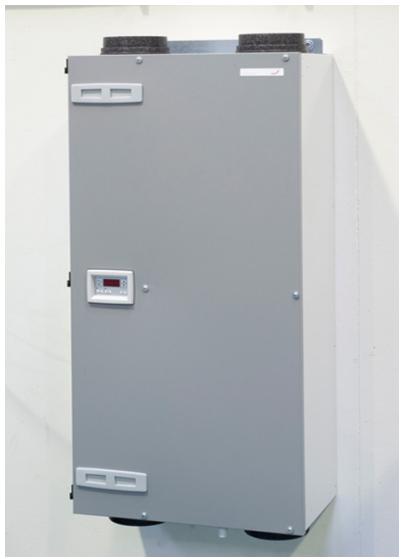

Installation

L'appareil de ventilation Zehnder ComfoAir 200 se désigne par des dimensions compactes. Afin de facilititer son installation en position murale/verticale ou au plafond/horizontale, les raccordements pour les prises d'air extérieures sont situés du même côte et les prises d'air pour le côte habitat sont situées sur la face opposée. Les raccordements aérauliques isolés offrent des possibilités de jonctions adaptables (DN 125, 150 ou 160 mm).

SA 1-3V

Ventilation mécanique double flux

Zehnder ComfoAir 200

Entretien

L'entretien de l'appareil de ventilation Zehnder ComfoAir 200 se limite au remplacement régulier des filtres intégrés sur la face avant de l'appareil. L'échangeur de chaleur doit être nettoyé tous les 3 - 4 ans en fonction du début de l'air neuf. Il suffit dePTRer I'échangeur de chaleur de I'appareil. Dans le mode d'emploi vous trouvrez d'autres indications concernant I'entretien.

Protection antigel

Quand le système de ventilation est utilisé sans préchauffage, les condensats de l'air evacué peuvent geler. Le gel des condensats est évité par une réduction-temporaire du volume d'air pulsed.

By-pass

Pendant les nuits d'été et à la mi-saison, lors d'un fort rayonnement solaire durant la journée, il fait souvent trop chaud dans la maison la nuit tandis que l'air extérieur est/agréablement frais. Dans ce cas, l'évacuation de la chaleur par "ventilation libre" est une solution et l'air extérieur plus frais est pulsé directement dans la piece. A cet effet, le système de ventilation Zehnder ComfoAir 200 est équipé d'un by-pass automatique. Le by-pass fait partie de l'équipement en série et permet à l'air vicié de contourner l'échangeur de chaleur. La température d'enclenchement est régiable.

Options

• Préchauffeur électrique.
  Utilisé pour les zones où la température atteint régulièrement -10°C en hiver et où le Zehnder ComfoAir 200 n'est pas équipé d'un puits canadien.
• Siphon. Un siphon pour l'évacuation des condensats est disponible.
• Filtre F7 sur air neuf. Installation possible d'un filtré F7 sur l'air neuf.
• Minuterie pour salles de bains. Interrupteur placé en salle de bains afin d'apporter une surventilation temporisée.

Ventilation mécanique double flux

Zehnder ComfoAir 200

Avantages

• Ventilation douce de 30 jusqu'à 265 m³/h
  Installation murale/verticale ou au plafond/horizontale
• Récupération de chaleur avec un rendement supérieur à 90%
• Faible consommation d'énergie grâce aux moteurs à courant continu
• By-pass automatique 100% - mode établi
• Régulation par boîtiers déportés mécanique, radioféquences ou électronique
  3 à 4 vitesses de ventilation disponibles (fonction de la régulation utilisée)
• Fonction antigel : Egalement efficace lors de températures très basses
• Filtres G4 sur air neuf et air vicié. F7 en option sur air neuf
  Montage et maintenance rapides et sécurisés
  Utilisation facile
• Indicateur d'obturation du filtré intégré dans l'appareil ou sur le boîtier de régulation
  Débits d'air réglibres en fonction du dimensionnement de chaque projet
• Minuterie hebdomadaire sur ComfoControl Ease (ComfoAir 200 Luxe)
• Siphon approprié (optionnel)

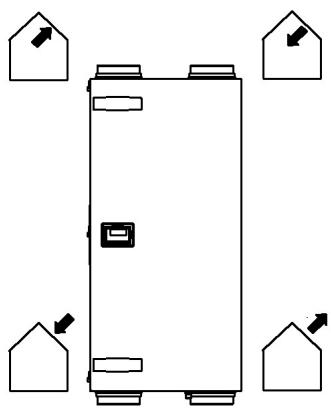

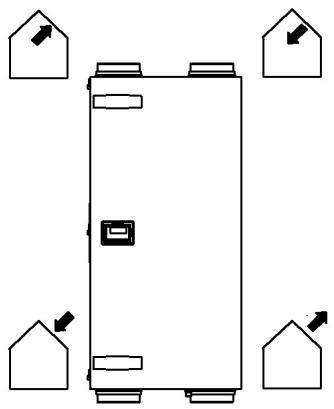

Sens de circulation de l'air

Les illustrations à droite montrent le sens de la circulation de l'air, vue de face.

Flèche placée à l'intérieur de la maison vers extérieur = air vicié (habitat)

Flèche placée à l'intérieur de la maison vers intérieur = air pulsé (habitat)

Flèche placée à l'extérieur de la maison vers extérieur = air rejeté (extérieur)

Flèche placée à l'extérieur de la maison vers interieur = air neuf (extérieur)

Numeros d'article

ComfoAir 200 = régulation via boîtier déporté SA 1-3V ou Flash SAI 1-3V

ComfoAir 200 RF = Idem ComfoAir 200 + régulation via boîtier déporté

radioféquences RFZ

ComfoAir 200 Luxe = Idem ComfoAir 200 + régulation via boftier électronique déporté ComfoControl Ease

ComfoAir 200 Luxe VV = Idem ComfoAir 200 Luxe + préchauffeur intégré

Désignation	Air de pulsion à gauche (L)	Air de pulsion à droitie (R)
Zehnder ComfoAir 200	471 224 010	471 224 015
Zehnder ComfoAir 200 RF	471 224 020	471 224 025
Zehnder ComfoAir 200 Luxe	471 224 210	471 224 215
Zehnder ComfoAir 200 Luxe VV	471 224 310	471 224 315

Execution air pulse à doite (R)

Execution air pulse à doite (R)
OBJECT PAST NIET

Spécifications

Système de ventilation mécanique double flux Zehnder ComfoAir 200

Débit d'air de 265 m3/h à une pression externe de 100 Pa, régulation via boftier déportede SA 1-3V (3 vitesses+survitesse minutée) ou Flash SAI 1-3V (3 vitesses+survitesse minutée+indicateur d'encrassement des filtres par LED), by-pass automatique 100% , échangeur de chaleur contre courant, rendement thermique >90% , moteurs à courant continu EC, fonction antigel continu, indicateur de panne et encrassement des filtres sur l'appareil, diamètre des raccords DN 125, DN 150 ou DN 160mm.

Dimensions: LxHxP: 1200x534x317mm, incl. 1 filtré G4 air vicié + 1 filtré G4 air pulsé, incl. 1 paire de filtres G4 de rechange sur demande la première année.

Système de ventilation mécanique double flux Zehnder ComfoAir 200 RF

Débit d'air de 265 m3/h à une pression externe de 100 Pa, régulation via boîtier déported radioféquences RFZ (3 vitesses + survités minutée), by-pass automatique 100%, échangeur de chaleur contre courant, rendement thermique > 90%, moteurs à courant continu EC, fonction antigel continu, indicateur de panne et encrassement des filtres sur l'appareil, diamètre des raccords DN 125, DN 150 ou DN 160mm.

Dimensions: LxHxP: 1200x534x317mm, incl. 1 filtré G4 air vicié + 1 filtré G4 air pulsé, incl. 1 paire de filtrés G4 de rechange sur demande la première année.

Système de ventilation mécanique double flux Zehnder ComfoAir 200 Luxe

Débit d'air de 265 m3/h à une pression externe de 100 Pa, régulation électronique via boîtier déported ComfoControl Ease (4 vitesses+programmateur hebdomadaire+indicateur encrassement des filtres, pannes, température int./ext.+réglages de l'appareil de ventilation), by-pass automatique 100%, échangeur de chaleur contre courant, rendement thermique > 90%, moteurs à courant continu EC, fonction antigel continu, indicateur de panne et encrassement des filtres sur boîtier de régulation électronique, diamètre des raccords DN 125, DN 150 ou DN 160mm.

Dimensions: LxHxP: 1200x534x317mm, incl. 1 litre G4 air vicié + 1 litre G4 air pulsé, incl. 1 paire de filtres G4 de rechange sur demande la première année.

Système de ventilation mécanique double flux Zehnder ComfoAir 200 Luxe VV

Idem ComfoAir 200 Luxe + préchauffeur électrique

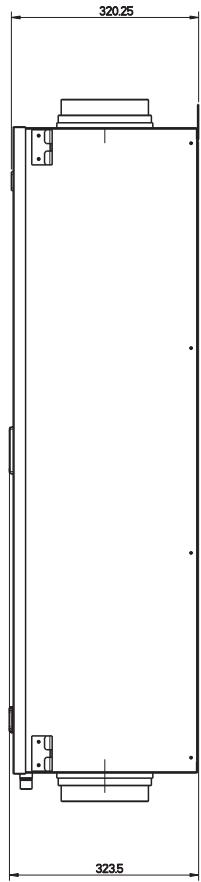

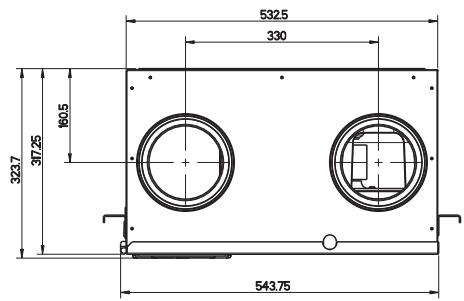

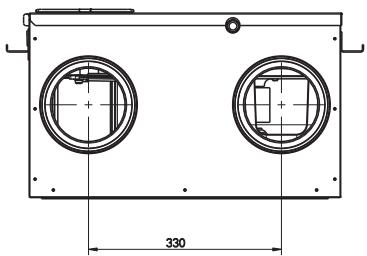

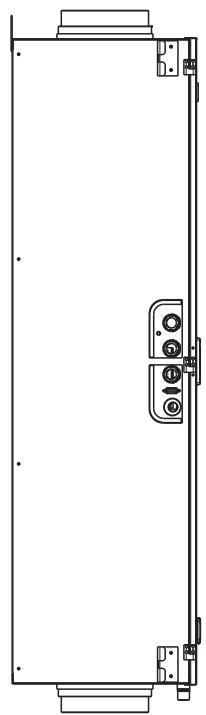

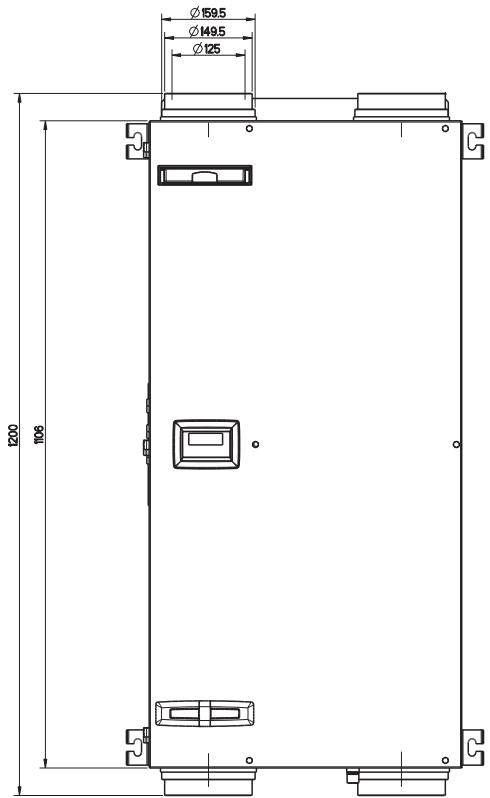

Dimensions

Dimensions de l'appareil (mm)
Hauteur	1200
Largeur	534
Profondeur	317

Niveau acquaintique

Geluid

Ventilator				Geluidsvermogen dB ref. 10-12 W
Type	Stand	125Hz	250Hz	500Hz	1000Hz	2000Hz	4000Hz	8000Hz
Zehnder ComfoAir 200	9	76	76	68	66	65	60	58
Zehnder ComfoAir 200	8	75	75	66	65	64	59	57
Zehnder ComfoAir 200	7	73	72	64	63	61	56	54
Zehnder ComfoAir 200	6	69	69	61	61	57	53	49
Zehnder ComfoAir 200	5	67	65	58	59	52	48	44
Zehnder ComfoAir 200	4	61	60	55	55	46	42	36
Zehnder ComfoAir 200	3	56	55	51	48	39	34	25
Zehnder ComfoAir 200	2	50	49	44	39	30	22	18
Zehnder ComfoAir 200	1	41	40	35	30	21	13	9

Zehnder ComfoAir 200 - Efficacité énergétique : 98 %

Dômenaine D'emploi
Type de logement	salle de bain	WC	Salle d'eau	Débit de base m3/h	Débit de pointe m3/h	Puisance Consommée W-Th-C
T2	1	1	0	60	120	20.71
	1	2	0	75	135	26.78
T3	1	1	0	90	150	31.36
	1	2	0	105	165	37.77
	1	2	1	120	180	45.41
	2	2	0	135	195	51.79
	2	2	1	150	210	57.40
T4	1	1 ou 2	0	105	180	38.15
	1	1 ou 2	1	120	195	45.98
	2	1 ou 2	0	135	210	52.30
T5 et +	1	1 ou 2	0	105	195	38.72
	1	1 ou 2	1	120	210	46.49

Puisance électrique consommée en WTh dans la plus petite configuration
Type de logement	salle de bain	WC	Salle d'eau	Débit de base m3/h	Débit de pointe m3/h	Puisance Consommée W-Th-C
T2	1	1	0	60	120	21.9

Puisance électrique consommée en WTh dans la plus grande configuration
Type de logement	salle de bain	WC	Salle d'eau	Débit de base m3/h	Débit de pointe m3/h	Puisance Consommée W-Th-C
T3	2	2	1	150	210	57.4
